ट्याब्लेट 4G डाटा एन्टेना

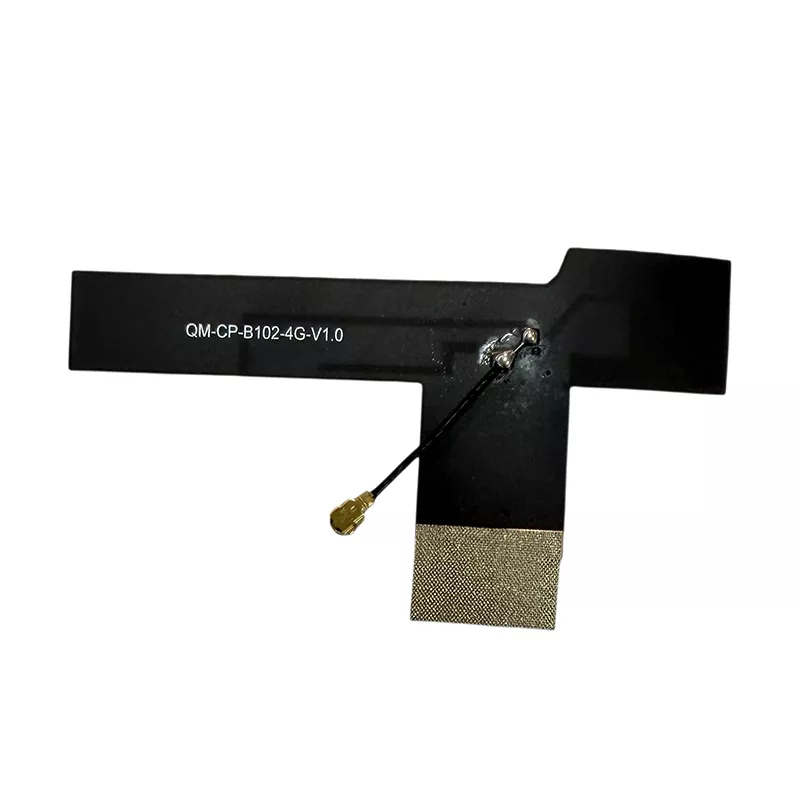

ट्याब्लेट 4G डाटा एन्टेना बिल्ट-इन वायरलेस सिग्नल रिसेप्शन र ट्रान्समिशन कम्पोनेन्ट हो जुन विशेष रूपमा ट्याब्लेट उपकरणहरूको लागि डिजाइन गरिएको हो। यो ट्याब्लेट 4G LTE एन्टेनाले ट्याब्लेटको सीमित आन्तरिक ठाउँको लागि अनुकूलित हल्का, लचिलो संरचना प्रदान गर्दछ। यसले 4G LTE नेटवर्कहरूमा डाटा ट्रान्समिसन र सिग्नल रिसेप्शन, सेलुलर कनेक्टिभिटी, डाटा अपलोड र डाउनलोड, र स्थिर नेटवर्क संचारलाई समर्थन गर्दछ। बिल्ट-इन 4G LTE एन्टेनाको रूपमा, यो बाह्य विश्वव्यापी एन्टेनाको रूपमा प्रयोग गर्नुको सट्टा आन्तरिक स्थापनाको लागि डिजाइन गरिएको हो।

परम्परागत आन्तरिक एन्टेना कन्फिगरेसनको तुलनामा, यो समाधानले विभिन्न ट्याब्लेट संरचनाहरू समायोजन गर्न कम्प्याक्ट प्रोफाइलसँग लचिलो FPC सब्सट्रेटलाई जोड्दछ। उपभोक्ता, शैक्षिक, औद्योगिक, र विशेष ट्याब्लेट अनुप्रयोगहरूको लागि आवश्यक फ्रिक्वेन्सी ब्यान्डहरू र स्थापना अवस्थाहरू अनुसार डिजाइनको मूल्याङ्कन गर्न सकिन्छ।

उपयुक्त उपकरण दायरा

ट्याब्लेट अनुप्रयोगहरूको लागि बहुमुखी र अनुकूलन योग्य 4G LTE एन्टेनाको रूपमा, यो उत्पादन 4G नेटवर्क जडानलाई समर्थन गर्ने ट्याब्लेट उपकरणहरूको लागि डिजाइन गरिएको हो। अनुकूलता यन्त्रको समर्थित फ्रिक्वेन्सी ब्यान्ड, आन्तरिक एन्टेना स्पेस, र RF इन्टरफेसमा निर्भर गर्दछ।

• उपभोक्ता-ग्रेड नागरिक ट्याब्लेटहरू: गृह मनोरञ्जन ट्याब्लेटहरू, पूर्ण-सञ्जाल सञ्चार ट्याब्लेटहरू, र पोर्टेबल व्यक्तिगत ट्याब्लेट उपकरणहरू

• शैक्षिक व्यावसायिक ट्याब्लेटहरू: विद्यार्थी सिकाइ ट्याब्लेटहरू, क्याम्पस शिक्षा-विशिष्ट ट्याब्लेटहरू, प्रशिक्षण संस्था वाणिज्यिक ट्याब्लेटहरू

• इन्डस्ट्रियल रग्ड ट्याब्लेटहरू: इन्डस्ट्रियल ह्यान्डहेल्ड ट्याब्लेटहरू, डस्टप्रुफ, वाटरप्रुफ, र विस्फोट-प्रुफ इन्डस्ट्रियल ट्याब्लेटहरू, आउटडोर स्मार्ट ट्याब्लेटहरू

• सवारी साधनमा चल्ने विशेष ट्याब्लेटहरू: इन-वेहिकल इन्फोटेनमेन्ट ट्याब्लेट, रसद र यातायात सवारी साधन टर्मिनलहरू, निर्माण मेसिनरी नियन्त्रण ट्याब्लेटहरू

• उद्योग-विशिष्ट ट्याब्लेटहरू: मेडिकल ट्याब्लेटहरू, सुरक्षा निगरानी ट्याब्लेटहरू, वेयरहाउस इन्टेलिजेन्ट टर्मिनल ट्याब्लेटहरू, IoT स्मार्ट ट्याब्लेट उपकरणहरू

विस्तृत प्राविधिक निर्दिष्टीकरण

स्थापना र उपयोग गाइड

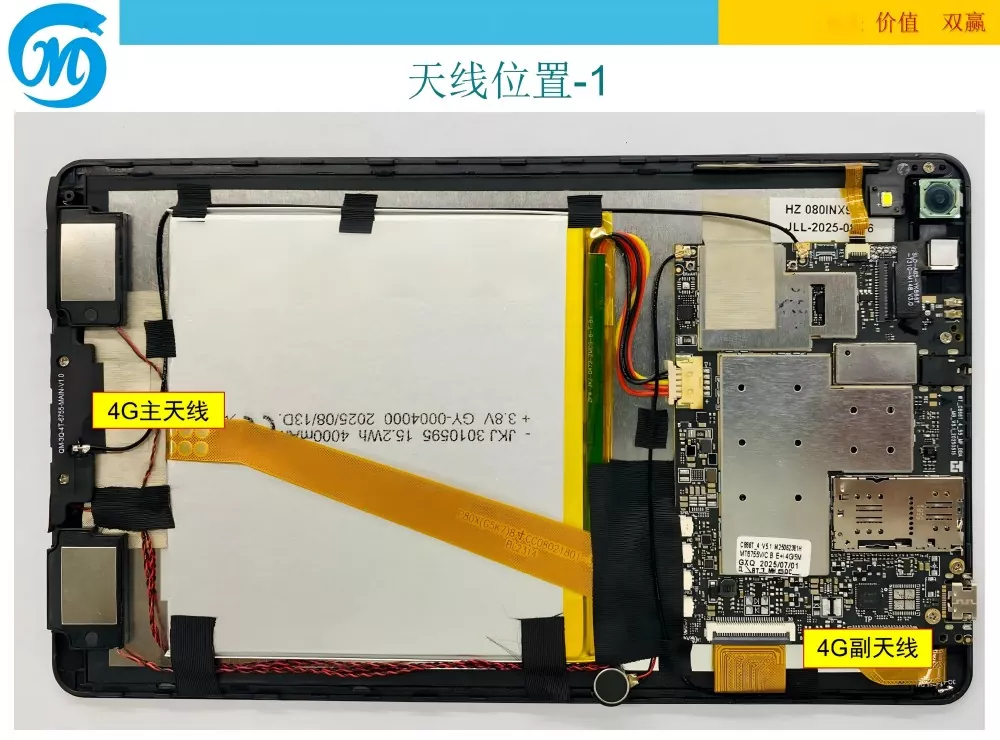

यो ट्याब्लेट 4G डाटा एन्टेना मिल्दो ट्याब्लेट उपकरणहरूमा आन्तरिक स्थापनाको लागि डिजाइन गरिएको हो। यसलाई उपकरण निर्माण, मर्मतसम्भार, र एन्टेना प्रतिस्थापन परियोजनाहरूमा प्रयोग गर्न सकिन्छ। ट्याब्लेट विच्छेदन र आरएफ कनेक्टर ह्यान्डलिङसँग परिचित कर्मचारीहरूले स्थापना गर्नुपर्छ। विशेष स्थापना चरणहरू निम्नानुसार छन्:

1. विघटन र सफाई: ट्याब्लेट उपकरण बन्द गर्नुहोस्, पछाडिको आवरण हटाउनुहोस्, र आन्तरिक स्थापना क्षेत्रबाट धुलो र मलबे सफा गर्नुहोस्। माउन्टिङ सतह समतल, सफा र प्रोट्रुसन वा अवरोधहरूबाट मुक्त छ भनी सुनिश्चित गर्नुहोस्।

2. पोजिसनिङ र एट्याचमेन्ट: एन्टेनाको पछाडिबाट उच्च-तापमान-प्रतिरोधी टाँस्ने सुरक्षात्मक फिल्म हटाउनुहोस्। यसलाई ट्याब्लेट भित्रको आरक्षित एन्टेना स्थितिसँग ठ्याक्कै पङ्क्तिबद्ध गर्नुहोस्, यसलाई यन्त्रको मुख्य भागको स्पष्ट क्षेत्रमा राख्नुहोस् जुन धातुले अवरोध नगरेको छ। बिस्तारै 3 देखि 5 सेकेन्डको लागि थिच्नुहोस् एन्टेना सुरक्षित रूपमा, ढिलोपन वा किनाराहरू उठाउन बिना सुनिश्चित गर्न।

3. इन्टरफेस जडान: ट्याब्लेट मदरबोर्डमा RF सकेटसँग एन्टेनाको अन्त्यमा IPEX कनेक्टरलाई पङ्क्तिबद्ध गर्नुहोस्, त्यसपछि यसलाई सुरक्षित रूपमा जडान नभएसम्म ठाडो रूपमा थिच्नुहोस्। कुनै ढिलो जडान वा खराब सम्पर्क बिना राम्रो सम्पर्क सुनिश्चित गर्नुहोस्। यो जडान व्यवस्था उपयुक्त ट्याब्लेट RF इन्टरफेसको लागि IPEX 4G LTE एन्टेना चयन गर्दा सान्दर्भिक छ।

4. केबल राउटिङ व्यवस्थित गर्नुहोस्: एन्टेना केबलहरू धेरै तान्नु, झुक्नु वा कम्प्रेसन हुनबाट जोगिन र तिनीहरूलाई लामो समयसम्म बुढ्यौली र क्षति रोक्नको लागि ब्याट्री र मदरबोर्ड जस्ता ताप उत्पन्न गर्ने क्षेत्रहरूबाट टाढा राख्नुहोस्।

5. स्थापना परीक्षण: ट्याब्लेटको ब्याक कभर पुन: जोड्नुहोस्, फिक्सिङ स्क्रूहरू सुरक्षित गर्नुहोस्, यन्त्रमा पावर गर्नुहोस्, 4G नेटवर्क सक्षम गर्नुहोस्, इन्टरनेट गति र सिग्नल बल परीक्षण गर्नुहोस्, र सामान्य प्रयोग गर्नु अघि कुनै संकेत विसंगति वा विच्छेदन समस्याहरू छैनन् भनेर पुष्टि गर्नुहोस्।

कम्पनी पृष्ठभूमि

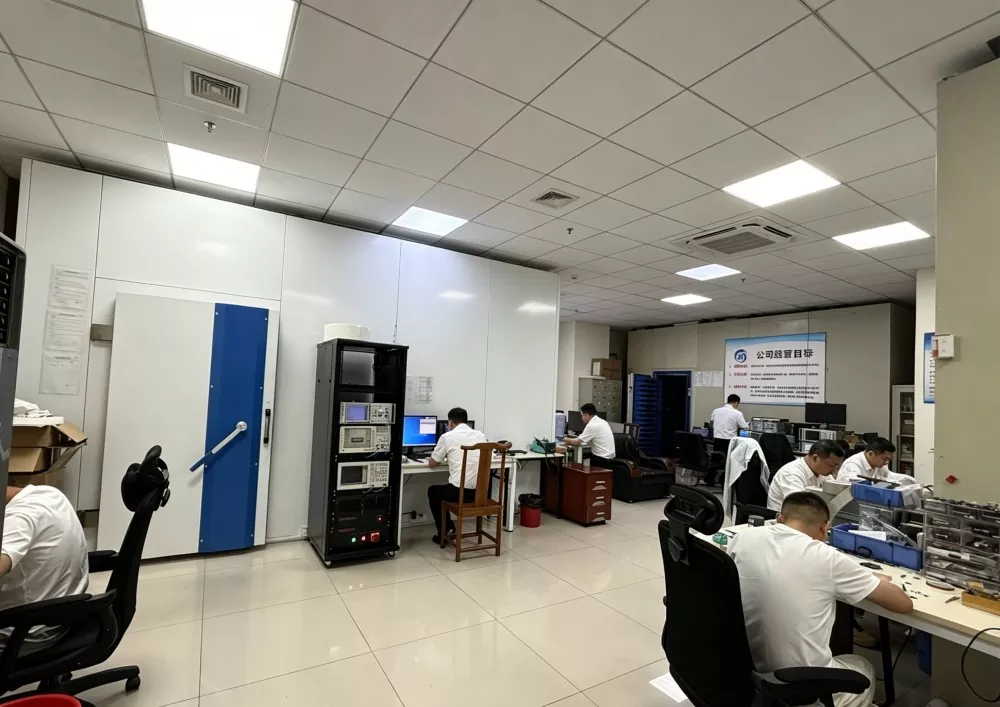

शेन्जेन Qianmu संचार प्रविधि कं, लिमिटेड एक दशक देखि संचार एन्टेना उद्योग मा संलग्न छ, एन्टेना R&D, मोल्ड विकास, ठूलो मात्रा उत्पादन, गुणस्तर नियन्त्रण परीक्षण, र बिक्री पछि समर्थन एकीकृत चिनियाँ निर्माता र आपूर्तिकर्ताको रूपमा सेवा गर्दै। कम्पनीले ट्याब्लेट 4G डाटा एन्टेना उत्पादनहरू, IoT एन्टेनाहरू, र अन्तर्निहित टर्मिनल एन्टेनाहरू सहित ताररहित सञ्चार एन्टेना समाधानहरूमा माहिर छ। यसको सुविधाहरूमा उत्पादन कार्यहरू, उत्पादन लाइनहरू, आर एन्ड डी प्रयोगशालाहरू, र उत्पादन विकास र गुणस्तर नियन्त्रणलाई समर्थन गर्न परीक्षण उपकरणहरू समावेश छन्। कारखाना भ्रमणहरू व्यवस्थित गर्न सकिन्छ, र उत्पादन र निरीक्षण प्रक्रियाहरू कम्पनीको गुणस्तर व्यवस्थापन प्रक्रियाहरूको अधीनमा छन्।

मुख्य टोलीका सदस्यहरू प्रत्येकसँग सञ्चार एन्टेना R&D मा १० वर्षभन्दा बढी अनुभव छ, सिग्नल अनुकूलन, प्रतिबाधा मिलान, र विभिन्न ट्याब्लेट उपकरणहरूको लागि आन्तरिक स्थापना आवश्यकताहरूमा विशेषज्ञताको साथ। टोलीले विश्वभरका 300 भन्दा बढी डिजिटल टर्मिनल र औद्योगिक उपकरण निर्माताहरूलाई एन्टेना समाधानहरू प्रदान गरेको छ। अनुकूलित समाधानहरू उत्पादन आवश्यकताहरू र उपकरण एकीकरण अवस्था अनुसार उपलब्ध छन्।

उत्पादन चयन गाइड

ट्याब्लेट 4G LTE एन्टेना चयन गर्दा, सामान्य विचारहरूमा फ्रिक्वेन्सी अनुकूलता, स्थापना ठाउँ, कनेक्टर प्रकार, र RF प्रदर्शन समावेश छ। निम्न बिन्दुहरूले प्रस्तावित एन्टेना विशेष ट्याब्लेट परियोजनाको लागि उपयुक्त छ कि छैन भनेर निर्धारण गर्न मद्दत गर्न सक्छ।

• फ्रिक्वेन्सी ब्यान्ड अनुकूलता जाँच गर्नुहोस्: आवश्यक फ्रिक्वेन्सी ब्यान्डहरू कभर गर्ने एन्टेनाहरूलाई प्राथमिकता दिनुहोस्। घरेलु उपकरणहरूको लागि, इच्छित क्यारियर ब्यान्डहरूसँग अनुकूलता प्रमाणित गर्नुहोस्; निर्यात उपकरणहरूको लागि, लक्षित बजारमा प्रयोग गरिएको फ्रिक्वेन्सी ब्यान्डहरूको लागि समर्थन पुष्टि गर्नुहोस्। हराइरहेको ब्यान्डले सिग्नल रिसेप्शन र डेटा प्रदर्शनलाई असर गर्न सक्छ।

• सामग्री र शिल्प कौशल जाँच गर्नुहोस्: एक लचिलो FPC 4G एन्टेनाले आन्तरिक स्थापना आवश्यकताहरू समायोजन गर्न सक्छ जहाँ पातलो, लचिलो सब्सट्रेट आवश्यक छ। डिजाइन उद्देश्य स्थापना वातावरणको लागि उपयुक्त छ कि छैन भनेर निर्धारण गर्न सब्सट्रेट, प्रवाहकीय तत्व, र इन्सुलेट कोटिंग समीक्षा गर्नुहोस्।

• वास्तविक परीक्षण मापदण्डहरू जाँच गर्नुहोस्: उपलब्ध परीक्षण रिपोर्टहरू र मापन डेटा समीक्षा गर्नुहोस्। मुख्य प्यारामिटरहरूमा लाभ, SWR, र प्रतिबाधा समावेश छ। निश्चित गर्नुहोस् कि मापन गरिएको प्रदर्शनले लक्षित उपकरण र अपरेटिङ ब्यान्डहरूको आवश्यकताहरू पूरा गर्दछ।

• अनुकूलता आयामहरू जाँच गर्नुहोस्: ट्याब्लेटको आन्तरिक ठाउँ अनुसार उपयुक्त एन्टेना आयामहरू चयन गर्नुहोस्। अल्ट्रा-स्लिम यन्त्रहरूका लागि, ०.१५ मिमी बाक्लो डिजाइनलाई विचार गर्नुहोस् र उपलब्ध माउन्टिंग क्षेत्र, केबल मार्ग, र क्लियरेन्स प्रमाणित गर्नुहोस्। स्थापना अवरोधहरू सम्बोधन गर्न अनुकूलन गैर-मानक आकारहरू छलफल गर्न सकिन्छ।

• RF कनेक्टर जाँच गर्नुहोस्: IPEX/U.FL कनेक्टरले ट्याब्लेटको मदरबोर्डमा रहेको RF सकेटसँग मेल खानुपर्छ। अर्डर गर्नु अघि जडानकर्ता उत्पादन, केबल लम्बाइ, र जडान व्यवस्था पुष्टि गर्नुहोस्। ट्याब्लेट परियोजनाहरूका लागि आन्तरिक LTE एन्टेनालाई यन्त्र डिजाइनको आधारमा फरक कनेक्टर वा केबल कन्फिगरेसन आवश्यक हुन सक्छ।

• अनुकूलन र आपूर्ति क्षमता जाँच गर्नुहोस्: विशेष आयामहरू, केबल लम्बाइ, कनेक्टर आवश्यकताहरू, वा फ्रिक्वेन्सी कन्फिगरेसनहरू भएका परियोजनाहरूका लागि, यन्त्र विशिष्टताहरू अनुसार अनुकूलन ट्याब्लेट एन्टेना मूल्याङ्कन गर्न सकिन्छ। नमूनाहरू पुष्टि गर्नुहोस्, परीक्षण आवश्यकताहरू, उत्पादन मात्रा, र ठूलो उत्पादन अघि नेतृत्व समय।

• निर्माताको क्षमताहरू जाँच गर्नुहोस्: दीर्घकालीन एन्टेना आपूर्तिकर्ता चयन गर्दा निर्माताको अनुभव, उत्पादन परीक्षण, गुणस्तर नियन्त्रण, अनुकूलन विकल्पहरू, र बिक्री पछि समर्थनलाई विचार गर्नुहोस्।

FAQ

Q1: के यो ट्याब्लेट 4G डाटा एन्टेना विदेशी 4G नेटवर्क समर्थन गर्दछ?

A: एन्टेनाले प्राविधिक विनिर्देशहरूमा सूचीबद्ध फ्रिक्वेन्सी ब्यान्डहरूलाई समर्थन गर्दछ। निर्यात उपकरणहरूको लागि, यी ब्यान्डहरूलाई लक्षित देशमा प्रयोग गरिएका LTE ब्यान्डहरू र ट्याब्लेटको मोडेम आवश्यकताहरूसँग तुलना गर्नुहोस्। यदि मानक विनिर्देशहरूले आवश्यक ब्यान्डहरू कभर गर्दैन भने अतिरिक्त फ्रिक्वेन्सी कन्फिगरेसनहरू छलफल गर्न सकिन्छ।

Q2: के एन्टेना साइज, कनेक्टर प्रकार, र केबल लम्बाइको हिसाबले अनुकूलित गर्न सकिन्छ?

A: हो। अनुकूलन विकल्पहरूमा एन्टेना आयामहरू, केबल लम्बाइ, कनेक्टर प्रकार, र उपकरणको आन्तरिक संरचना अनुसार आवृत्ति कन्फिगरेसन समावेश हुन सक्छ। अनुकूलन ट्याब्लेट एन्टेना परियोजनाको लागि, उपलब्ध स्थापना स्थान, आवश्यक LTE ब्यान्डहरू, RF कनेक्टर विवरणहरू, र लक्षित अनुप्रयोग प्रदान गर्नुहोस् ताकि अनुकूलता मूल्याङ्कन गर्न सकिन्छ।

Q3: उत्पादन वारेन्टी कति लामो छ? गुणस्तर मुद्दाहरू कसरी ह्यान्डल गरिन्छ?

A: उत्पादन १ वर्षको वारेन्टी र आजीवन मर्मत सेवाको साथ आउँछ। मानवीय क्षतिको कारणले नभएको गुणस्तरीय समस्याहरूको लागि, उल्लेख गरिएको सेवा नीतिले प्रयोग समस्याहरू सम्बोधन गर्न प्राविधिक सहयोग सहित निःशुल्क प्रतिस्थापन वा पुनःसिपमेन्ट प्रदान गर्दछ। अर्डर राख्दा लागू हुने सर्तहरू पुष्टि गर्नुहोस्।

Q4: के बारम्बार झुक्दा लचिलो एन्टेनालाई क्षति हुन्छ?

A: उत्पादनले आन्तरिक स्थापनाको लागि डिजाइन गरिएको लचिलो FPC सब्सट्रेट प्रयोग गर्दछ। तीखो फोल्डहरू, बारम्बार अत्यधिक झुकाउने, वा विकिरण तत्व र फिडर केबलमा दबाबबाट जोगिनुहोस्। स्थापनाले यसको संरचना र RF कार्यसम्पादन कायम राख्न मद्दत गर्न एन्टेनाको मेकानिकल आवश्यकताहरू पालना गर्नुपर्छ।

Q5: न्यूनतम अर्डर मात्रा के हो? के मिश्रित ब्याचहरू आपूर्ति गर्न सकिन्छ?

A: मानक इन-स्टक उत्पादनहरूमा कुनै न्यूनतम अर्डर मात्रा नभएको भनिएको छ, सानो मिश्रित ब्याचहरू र कहिलेकाहीं खरिदहरू समर्थित छन्। ठूला अर्डरहरू टायर्ड मूल्य निर्धारणको लागि योग्य हुन सक्छन्। अर्डर गर्नु अघि हालको स्टक, अनुकूलन आवश्यकताहरू, र उत्पादन नेतृत्व समय पुष्टि गर्नुहोस्।

Q6: एन्टेनाले कुन कनेक्टर प्रयोग गर्छ?

A: मानक इन्टरफेस एक IPEX/U.FL विश्वव्यापी कनेक्टर हो, अनुकूलन योग्य टर्मिनल विकल्पहरूको साथ। कनेक्टरलाई ट्याब्लेट मदरबोर्डको आरएफ सकेटमा जाँच गरिनुपर्छ। IPEX 4G LTE एन्टेना आवश्यकताको लागि, उत्पादन अघि कनेक्टर उत्पादन र केबल लम्बाइ पुष्टि गर्नुहोस्।
