NFC एन्टेना

NFC-एकीकृत नरम एन्टेना के हो? सक्रिय एन्टेना के हो?

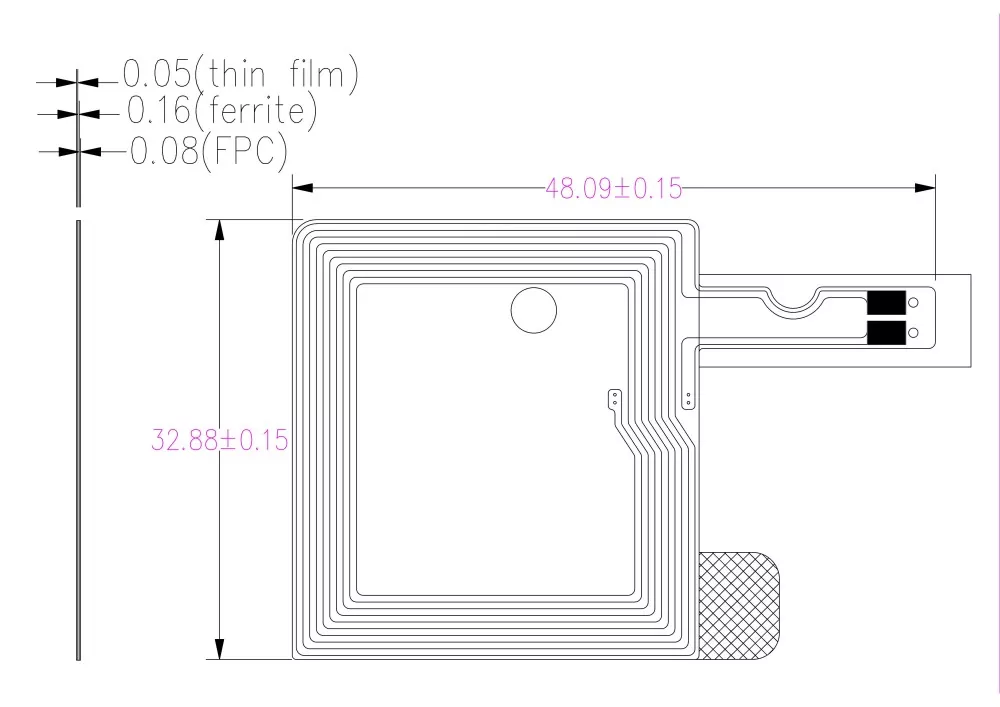

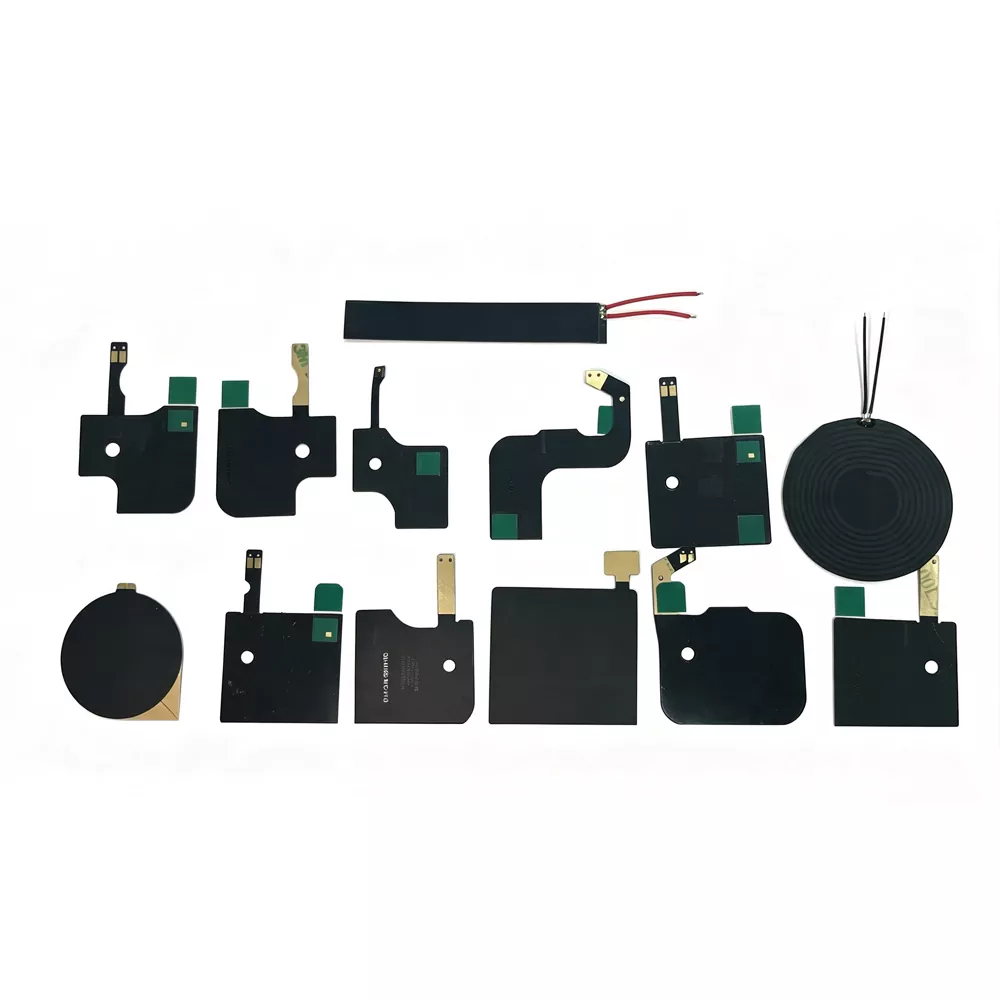

1.1 NFC बिल्ट-इन सफ्ट एन्टेना (FPC लचिलो एन्टेना)

NFC बिल्ट-इन फ्लेक्सिबल एन्टेना (NFC फ्लेक्सिबल प्रिन्टेड सर्किट एन्टेना) एक प्रकारको NFC एन्टेना हो जुन लचिलो मुद्रित सर्किट बोर्ड (FPC) सब्सट्रेटमा निर्मित हुन्छ र 13.56 MHz फ्रिक्वेन्सी ब्यान्डमा सञ्चालन गर्न डिजाइन गरिएको हो। यसले इलेक्ट्रोलाइटिक तामालाई प्रवाहकीय कुण्डली सामग्रीको रूपमा प्रयोग गर्दछ र विशिष्ट मोड र ज्यामितीय संरचनाहरूको साथ अनुकूलित कुण्डली ढाँचाहरू बनाउनको लागि सटीक नक्काशी प्रक्रिया अपनाउछ। पृथक तहको रूपमा फेराइट चुम्बकीय फिल्मसँग जोडिएको, यो लचिलो एन्टेना सजिलैसँग 3M टाँस्ने वा पिल-अफ माउन्टिंग समाधानहरू मार्फत इलेक्ट्रोनिक उपकरणहरूमा एकीकृत गर्न सकिन्छ।

मूल अवयवहरू:

- FPC सब्सट्रेट:०.१४–०.२७ मिमी सम्मको मोटाईको साथ हल्का तौल र बेन्डेबल विशेषताहरू प्रदान गर्ने लचिलो सर्किट बोर्ड सामग्री।

- तामाको तार:इलेक्ट्रोलाइटिक कपर नक्काशी मार्फत निर्मित, कोइल संरचनाले एन्टेना इन्डक्टन्स र रेजोनान्स फ्रिक्वेन्सी प्रदर्शन निर्धारण गर्दछ।

- फेराइट तह:एक उच्च पारगम्यता चुम्बकीय सामग्री जसले धातु हस्तक्षेप कम गर्दछ, चुम्बकीय क्षेत्र अलगाव सुधार गर्दछ, र संकेत प्रसारण दिशात्मकता बढाउँछ।

- टाँस्ने तह:भरपर्दो बन्धन बल र उत्कृष्ट उच्च-तापमान प्रतिरोध प्रदान गर्दै, मौलिक 3M टाँस्ने सामग्रीहरू प्रयोग गर्दछ।

- जडान विधिहरू:IPEX टर्मिनलहरू, सोल्डरिङ हेडहरू, वसन्त सम्पर्कहरू, र अन्य अनुकूलित इन्टरफेसहरू सहित विभिन्न जडान विकल्पहरूलाई समर्थन गर्दछ।

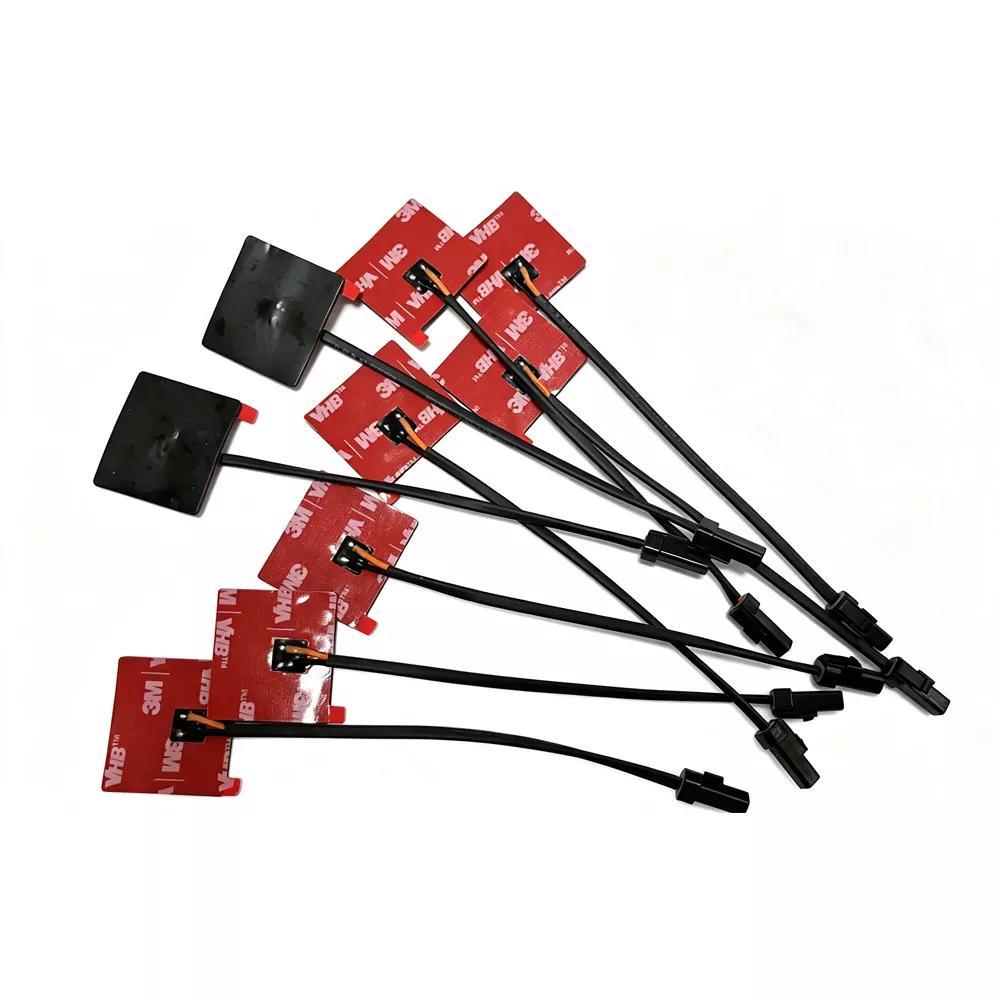

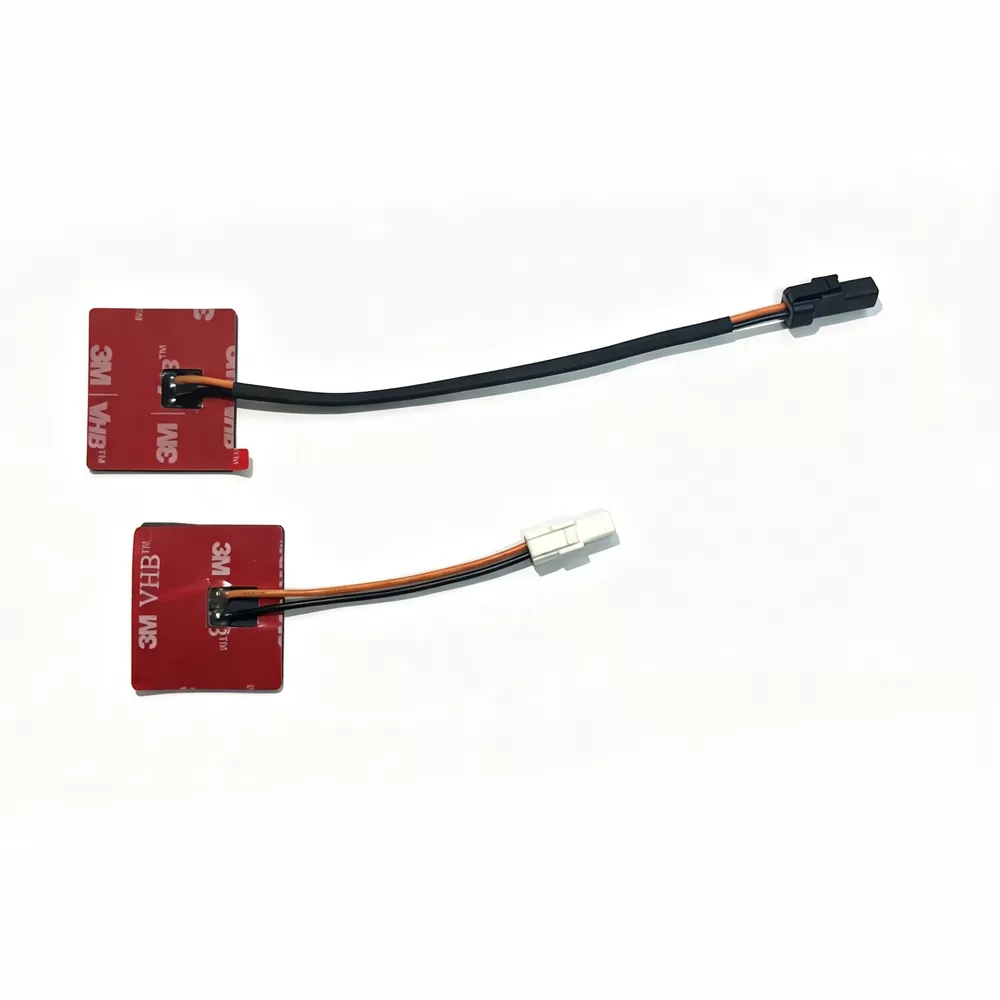

1.2 NFC सक्रिय एन्टेना

एक सक्रिय NFC एन्टेनाले एक एन्टेना प्रणालीलाई जनाउँछ जुन, परम्परागत NFC एन्टेनामा आधारित, सक्रिय सम्पर्कविहीन फ्रन्टएन्ड वा सिग्नल प्रवर्धन/ड्राइभिङ सर्किटरीलाई एकीकृत गर्दछ।

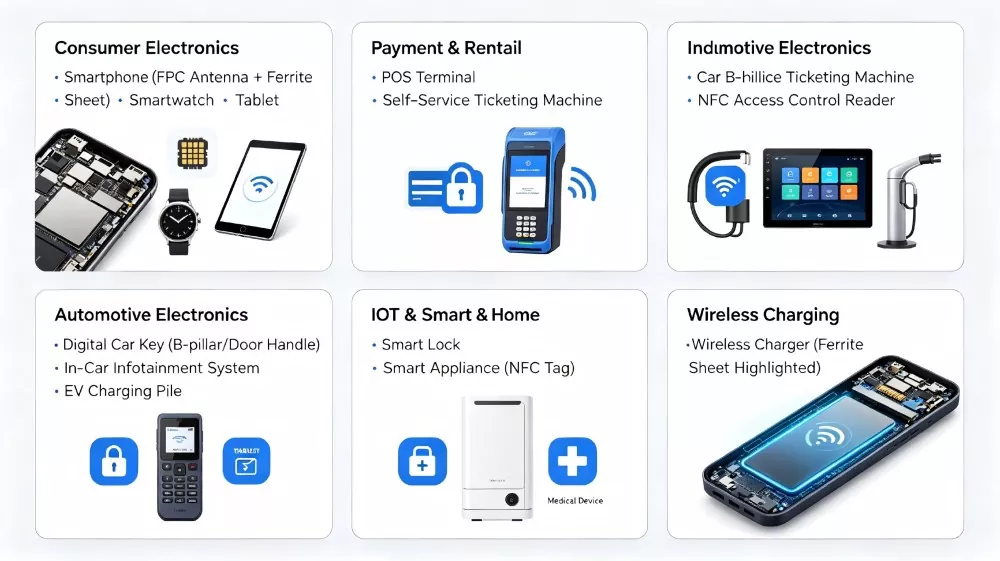

लागू हुने यन्त्रहरू

किन Qianmu संचारको NFC एन्टेना रोज्नुहुन्छ?

1. अल्ट्रा-पातलो, लचिलो डिजाइन - ०.१४–०.२७ मिमी जति कम मोटाई, अति पातलो यन्त्रहरू र लचिलो स्थापना आवश्यकताहरूको लागि पूर्ण रूपमा उपयुक्त।

2. फेराइट अलगाव तह - मानक फेराइट समावेश, प्रभावकारी रूपमा धातु वातावरणबाट हस्तक्षेप विरुद्ध संरक्षण।

3. बहु स्थापना विधिहरू - 3M टाँस्ने ब्याकिङ (हटाउन मिल्ने टाँस्ने), IPEX टर्मिनलहरू, र सोल्डरिङ सहित विभिन्न विकल्पहरूलाई समर्थन गर्दछ।

4. चौडा-तापमान सञ्चालन - सञ्चालन तापमान दायरा: -40 ℃ देखि +85 ℃

5. मापदण्डहरूसँग पूर्ण रूपमा अनुरूप - RoHS वातावरणीय मापदण्डहरू पूरा गर्दछ

6. अनुकूलित सेवाहरू - आयामहरू, आकारहरू, कुण्डली मोडहरू, इन्डक्टन्स मानहरू, र थपका लागि पूर्ण रूपमा अनुकूलन योग्य समर्थन।

7. छिटो डेलिभरी - द्रुत नमूना उत्पादन र कुशल ठूलो उत्पादन वितरण।

8. व्यावसायिक सिमुलेशन समर्थन - विद्युत चुम्बकीय सिमुलेशनहरू र सम्पूर्ण मेसिन अनुकूलन सिफारिसहरू प्रदान गर्दै।

RF व्यवहार र प्रणाली-स्तर विचारहरू

NFC एन्टेनाको कार्यसम्पादन यसको आधारभूत विद्युतीय विनिर्देशहरूमा मात्र होइन तर अन्तिम उपकरण संरचनाद्वारा निर्मित समग्र विद्युत चुम्बकीय वातावरणमा पनि निर्भर हुन्छ। सामग्री चयन, आन्तरिक रूपरेखा, र वरपरका कम्पोनेन्टहरू जस्ता कारकहरूले एन्टेना दक्षता र सञ्चार स्थिरतालाई महत्त्वपूर्ण रूपमा असर गर्न सक्छन्।

1. धातु detuning प्रभाव

जब ब्याट्री, शिल्डिङ कभरहरू, वा मेकानिकल फ्रेमहरू सहित धातुका कम्पोनेन्टहरू नजिक एन्टेना स्थापना गरिन्छ, प्रेरित एडी धाराहरूले विद्युत चुम्बकीय विशेषताहरूलाई परिवर्तन गर्न र गुंजन आवृत्तिलाई परिवर्तन गर्न सक्छ। उचित फेराइट अलगाव बिना, यो detuning प्रभाव अनुनाद विचलन, कम युग्मन प्रदर्शन, र कम संचार विश्वसनीयता हुन सक्छ।

2. क्षेत्र स्थिरीकरण मा फेराइट तह प्रकार्य

फेराइट चुम्बकीय तहले हस्तक्षेप सुरक्षा भन्दा बढी प्रदान गर्दछ। यसले एन्टेनाको गैर-धातु पक्षतिर चुम्बकीय क्षेत्र निर्देशित गरेर चुम्बकीय प्रवाह मार्गदर्शन तहको रूपमा पनि काम गर्दछ। यसले युग्मन दक्षता सुधार गर्न, सिग्नल ट्रान्समिसनलाई अप्टिमाइज गर्न र धातुका कम्पोनेन्टहरू नजिकै रहेका अनुप्रयोगहरूमा ऊर्जा हानि कम गर्न मद्दत गर्छ।

3. प्रतिबाधा मिलान संवेदनशीलता

13.56 मेगाहर्ट्जमा सञ्चालन हुने NFC प्रणालीहरूलाई घेरा डिजाइन, टाँसिने मोटाई, र कुण्डल विकृतिमा परिवर्तनहरूप्रति संवेदनशीलताको कारणले सटीक प्रतिबाधा मिल्दो आवश्यकता पर्दछ। मेकानिकल ढाँचामा साना भिन्नताहरूले अनुनाद बिन्दु र Q-कारक कार्यसम्पादनलाई प्रभाव पार्न सक्छ, एन्टेना एकीकरण पछि प्रणाली-स्तर ट्युनिङ आवश्यक बनाउँछ।

4. उपकरण वास्तुकला संग युग्मन

एन्टेना कार्यसम्पादनलाई प्लास्टिकको आवास, गिलास कभरहरू, र PCB स्ट्याक-अप संरचनाहरू सहित वरपरका सामग्रीहरूको डाइलेक्ट्रिक विशेषताहरूले पनि असर गर्छ। उच्च डाइलेक्ट्रिक स्थिरता भएका सामग्रीहरूले अतिरिक्त परजीवी क्यापेसिटन्स परिचय गराउन सक्छ, जसको परिणामस्वरूप ब्यान्डविथ कम हुन्छ र सञ्चार मार्जिन कम हुन्छ।

5. सक्रिय बनाम निष्क्रिय प्रणाली प्रभाव

सक्रिय NFC एन्टेना कन्फिगरेसनहरूको लागि, ड्राइभिङ सर्किटले विद्युत चुम्बकीय क्षेत्रको वितरण र बललाई प्रत्यक्ष रूपमा प्रभाव पार्छ। यद्यपि यो दृष्टिकोणले सञ्चार दूरी विस्तार गर्न सक्छ, यसले परिवर्तनहरू लोड गर्न संवेदनशीलता पनि बढाउँछ र ग्राउन्डिङ, शिल्डिङ, र समग्र प्रणाली डिजाइनको थप सटीक नियन्त्रण चाहिन्छ।

प्राविधिक विनिर्देशहरू

साथीहरूसँग तुलना: Qianmu संचार 'विभेदकारी फाइदाहरू

स्थापना गाइड

चिपकने-समर्थित स्थापना (FPC लचिलो एन्टेना)

यो सबैभन्दा सामान्य रूपमा प्रयोग हुने NFC एन्टेना स्थापना विधि हो:

स्थापना चरणहरू:

1. सतह सफा गर्नुहोस् - स्थापना क्षेत्र (उपकरण आवरणको भित्री सतह वा ब्याट्री सतह) सफा गर्न अल्कोहल वाइप प्रयोग गर्नुहोस्, यो तेल र धुलोबाट मुक्त छ भनेर सुनिश्चित गर्नुहोस्।

2. रिलिज लाइनरको छाल हटाउनुहोस् - एन्टेनाको पछाडिबाट 3M टाँसेको सुरक्षात्मक फिल्मलाई सावधानीपूर्वक हटाउनुहोस्।

3. पङ्क्तिबद्धता र स्थिति - एन्टेनालाई तोकिएको स्थापना स्थानसँग पङ्क्तिबद्ध गर्नुहोस्, सुनिश्चित गर्नुहोस् कि कुण्डल क्षेत्र अबाधित छ।

4. हावाका बुलबुले हटाउन केन्द्रबाट किनारा तर्फ - दृढ र समान रूपमा थिच्नुहोस्।

5. उपचार र पर्खाइ - इष्टतम बन्धन बल प्राप्त गर्न 24 घण्टाको लागि खडा हुन अनुमति दिनुहोस्।

स्थापना नोटहरू:

ग्राहक समीक्षा

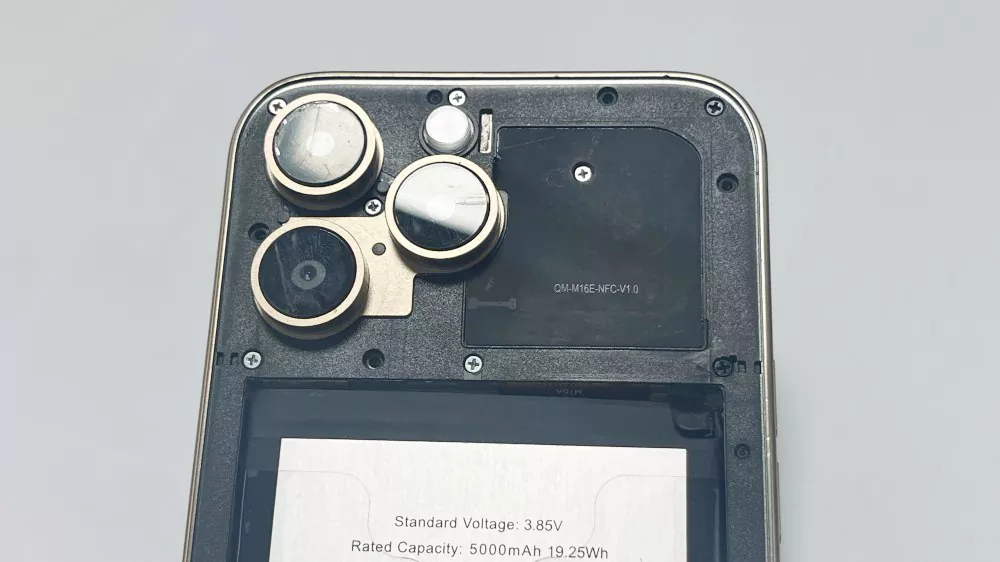

"Qianmu Communications बाट निर्मित NFC सफ्ट एन्टेनाले हाम्रो नयाँ स्मार्टफोन मोडेलमा 85mm को रिड दायरा प्राप्त गर्दै स्थिर कार्यसम्पादन देखाएको छ। फेराइट लेयरले ब्याट्री हस्तक्षेप विरुद्ध प्रभावकारी ढाल दिन्छ, र ठूलो उत्पादनमा गुणस्तर स्थिरता उत्कृष्ट छ।" - ब्रान्ड निर्माता, शेन्जेन जङ्गे टेक्नोलोजी कं, लिमिटेड।

"POS टर्मिनलहरूमा प्रयोग हुने सक्रिय NFC एन्टेनाहरूले उच्च विश्वसनीयता र बलियो RF क्षेत्रहरूको माग गर्दछ। Qianmu संचारका उत्पादनहरूले हाम्रो कठोर EMVCo परीक्षण पास गरिसकेका छन् र हामीले पहिले नै 300,000 इकाइहरू खरिद गरिसकेका छौं।" - गुआंगजाउ ZhonghaidaSatellite नेभिगेसन टेक्नोलोजी कं, Ltd.Payment टर्मिनल निर्माता

FAQ

Q1: NFC मा निर्मित सफ्ट एन्टेना को सञ्चालन आवृत्ति के हो?

A: NFC ले अन्तर्राष्ट्रिय स्तरमा मानकीकृत 13.56 MHz ±7 kHz फ्रिक्वेन्सी ब्यान्डमा सञ्चालन गर्दछ, जुन सामान्यतया छोटो-दायरा वायरलेस डाटा ट्रान्सफरको लागि नजिकको क्षेत्र सञ्चार प्रणालीहरूमा प्रयोग गरिन्छ।

Q2: सामान्य पठन दूरी के हो?

A: संचार दायरा सामान्यतया केहि सेन्टिमिटरमा सीमित हुन्छ, सामान्यतया 5-8 सेन्टिमिटरको वरिपरि, एन्टेना डिजाइन, उपकरण संरचना, र स्थापना अवस्थाहरूमा निर्भर गर्दछ।

Q3: फेराइट कोर भएको NFC एन्टेना कहिले आवश्यक हुन्छ?

A: जब एन्टेना ब्याट्रीको सतहमा, धातुको घेराको नजिक, वा धातुको कम्पोनेन्ट भएको वातावरणमा स्थापना गर्न आवश्यक हुन्छ, फेराइट तहले सुसज्जित एन्टेना प्रयोग गर्न आवश्यक छ। फेराइट तहले धातुको कारणले गर्दा रिभर्स एडी-वर्तमान हस्तक्षेपलाई प्रभावकारी रूपमा अलग गर्न सक्छ।

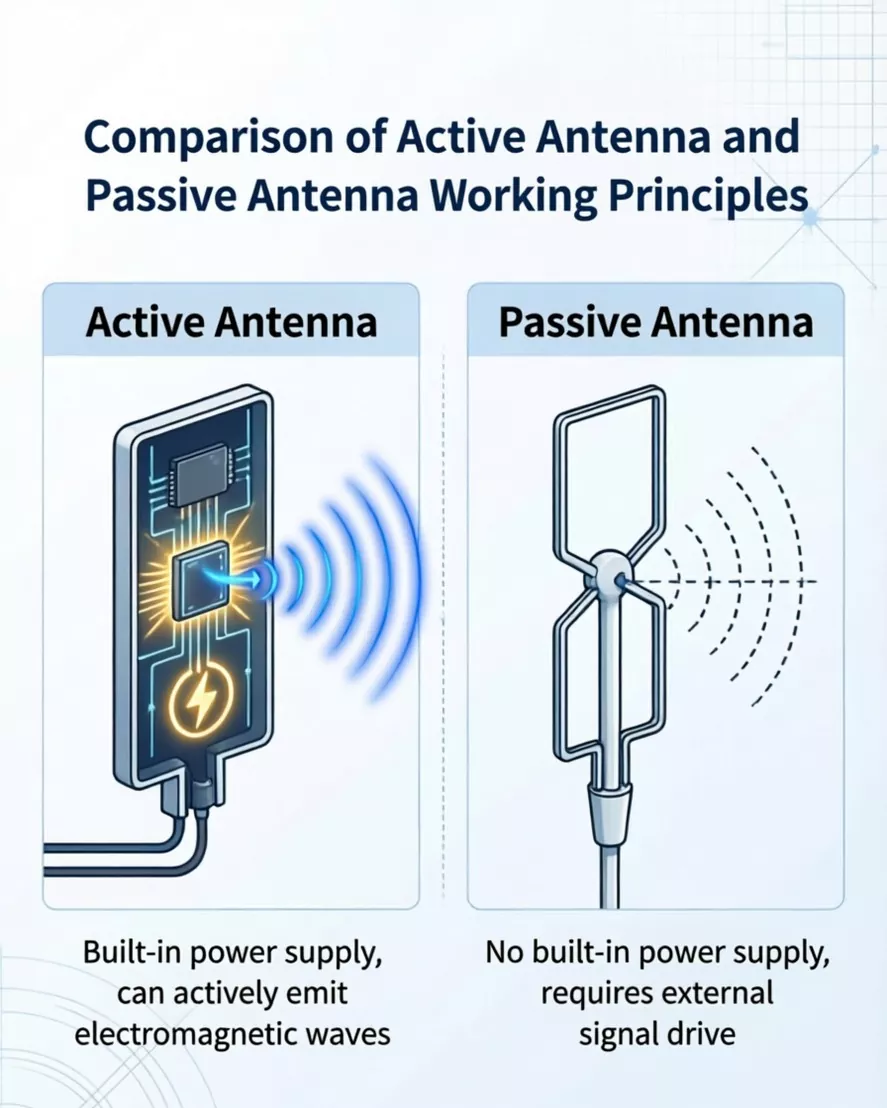

Q4: NFC बिल्ट-इन सफ्ट एन्टेना र सक्रिय एन्टेना बीच के भिन्नता छ?

A: बिल्ट-इन निष्क्रिय एन्टेना एक निष्क्रिय कम्पोनेन्ट हो जुन सञ्चालन गर्न पाठक/लेखकबाट चुम्बकीय क्षेत्र इन्डक्शनमा निर्भर हुन्छ, यसलाई मानक NFC अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ। सक्रिय एन्टेनाले सिग्नल एम्प्लीफिकेशन र ड्राइभिङ सर्किटहरू एकीकृत गर्दछ, यसलाई सक्रिय रूपमा बलियो RF फिल्ड उत्पन्न गर्न सक्षम पार्छ, यसलाई भुक्तानी टर्मिनलहरू जस्ता परिदृश्यहरूको लागि आदर्श बनाउँछ जसलाई थप बलियो संकेत चाहिन्छ।

Q5: यो आकार र आकार मा अनुकूलित गर्न सकिन्छ?

A: हो, Qianmu Communications ले आयताकार, गोलाकार, र अनियमित आकारहरू सहित सबै आकारहरूमा अनुकूलन डिजाइनहरूलाई समर्थन गर्दछ।

Q6: कुन इन्डक्टन्स दायरा सामान्यतया प्रयोग गरिन्छ?

A: ट्युनिङ र प्रतिबाधा मिल्दो आवश्यकताहरूमा निर्भर गर्दै, सामान्य डिजाइनहरू लगभग 1-2 μH को इन्डक्टन्स दायरा भित्र पर्दछन्।

Q7: साधारण स्थापना विधिहरू के हुन्?

A: त्यहाँ तीन मुख्य स्थापना विधिहरू छन्: ① 3M टाँस्ने ब्याकिङ (FPC लचिलो एन्टेना - प्राय: प्रयोग गरिन्छ); ② IPEX कनेक्टर (प्लग-इन प्रकार); ③ सोल्डर स्थापना।

Q8: Qianmu संचार एक व्यापारी वा एक कारखाना?

A: Qianmu संचार एक निर्माता हो जसले R&D, उत्पादन, र बिक्रीलाई एकीकृत गर्दछ। हामीसँग हाम्रो आफ्नै कारखाना छ र हामीसँग पूर्ण उत्पादन लाइनका साथै एक बलियो गुणस्तर नियन्त्रण प्रणाली छ - केवल एक व्यापारिक कम्पनी हुनु भन्दा टाढा।
