कसरी डिजिटल फोटो फ्रेम वाइफाइ एन्टेनाले वायरलेस प्रदर्शन र रिमोट छवि प्रसारण सुधार गर्न सक्छ

जब स्मार्ट फोटो फ्रेमहरूलाई भरपर्दो क्लाउड सिङ्क्रोनाइजेसन, छिटो छवि अद्यावधिकहरू, र स्थिर वायरलेस जडान चाहिन्छ, दायाँडिजिटल फोटो फ्रेम वाइफाइ एन्टेनाएक महत्वपूर्ण हार्डवेयर घटक बन्छ।Qianmuकम्प्याक्ट डिजिटल फोटो फ्रेमहरूको लागि समर्पित एन्टेना समाधानहरू विकास गर्दछ, निर्माताहरूलाई संकेत क्षीणता, आन्तरिक हस्तक्षेप, र अनुप्रयोग-विशिष्ट RF डिजाइन मार्फत सीमित स्थापना ठाउँलाई सम्बोधन गर्न मद्दत गर्दछ।

डिजिटल फोटो फ्रेम क्लाउड सिङ्क्रोनाइजेसन, रिमोट फोटो ट्रान्समिसन, अनुसूचित सामग्री अद्यावधिक, र एप-आधारित उपकरण व्यवस्थापन जस्ता कार्यहरूको लागि WiFi मा निर्भर गर्दछ। यद्यपि, एन्टेनाले स्क्रिनहरू, ब्याट्रीहरू, सर्किट बोर्डहरू, र RF कार्यसम्पादनलाई असर गर्न सक्ने अन्य कम्पोनेन्टहरू समावेश भएको कम्प्याक्ट एन्क्लोजर भित्र काम गर्छ। एक समर्पित एन्टेना फ्रेमको भौतिक संरचना, अपरेटिङ ब्यान्ड, कनेक्टर, केबल रूटिङ, र स्थापना स्थिति वरिपरि डिजाइन गर्न सकिन्छ। Qianmu को समाधानले 50Ω प्रतिबाधा, ≤1.8 को SWR, 2–4 dBi गेन, र FPC, PCB SMT, वा बाह्य चिपकने-रड कन्फिगरेसनहरू सहित मानक विशिष्टताहरू सहित 2.4 GHz र 5 GHz अनुप्रयोगहरूलाई समर्थन गर्दछ। अनुकूलित आयामहरू, कनेक्टरहरू, केबल लम्बाइहरू, र RF प्यारामिटरहरू पनि विभिन्न उपकरण डिजाइनहरूका लागि उपलब्ध छन्।

सामग्रीको तालिका

1. किन डिजिटल फोटो फ्रेमलाई समर्पित वाइफाइ एन्टेना चाहिन्छ?
2. स्मार्ट फोटो फ्रेम भित्र एन्टेनाले कसरी काम गर्छ?
3. कुन विनिर्देशहरू खरीददारहरूले मूल्याङ्कन गर्नुपर्छ?
4. यी एन्टेनाहरू कहाँ प्रयोग गर्न सकिन्छ?
5. वाइफाइ एन्टेना कसरी स्थापना गर्नुपर्छ?
6. कसरी निर्माताहरूले सही एन्टेना चयन गर्नुपर्छ?
7. अनुकूलित एन्टेना उत्पादनको लागि किन Qianmu लाई विचार गर्नुहोस्?
8. बारम्बार सोधिने प्रश्नहरू

किन डिजिटल फोटो फ्रेमलाई समर्पित वाइफाइ एन्टेना चाहिन्छ?

एक स्मार्ट डिजिटल फोटो फ्रेम एक प्रदर्शन भन्दा बढी छ। धेरै आधुनिक मोडेलहरू राउटरहरू, मोबाइल अनुप्रयोगहरू, क्लाउड प्लेटफार्महरू, वा सामग्री व्यवस्थापन प्रणालीहरूमा जडान हुन्छन् ताकि प्रयोगकर्ताहरूले टाढाबाट छविहरू अपलोड गर्न र प्रदर्शित सामग्री व्यवस्थापन गर्न सक्छन्। यसले वायरलेस संचारलाई समग्र उत्पादन अनुभवको महत्त्वपूर्ण भाग बनाउँछ।

कठिनाई यो छ कि फोटो फ्रेम सामान्यतया सीमित आन्तरिक ठाउँ हुन्छ। डिस्प्ले, ब्याट्री, मेनबोर्ड, स्पिकर, मेटल कम्पोनेन्ट र अन्य इलेक्ट्रोनिक्सले एन्टेनाको कार्यसम्पादनलाई प्रभाव पार्न सक्छ। एक सार्वभौमिक एन्टेना प्रयोगशाला अवस्थाहरूमा काम गर्न सक्छ तर समाप्त घेरामा एकीकृत भएपछि फरक व्यवहार गर्दछ।

एक समर्पित एन्टेना त्यसैले वास्तविक अनुप्रयोग वातावरण वरिपरि डिजाइन गरिएको छ। Qianmu को उत्पादन जानकारीले यसको समाधान कम्प्याक्ट 7-इन्च देखि 15.6-इन्च फोटो फ्रेमहरू र स्क्रिन, ब्याट्री, र मदरबोर्डहरूबाट हुने सम्भावित हस्तक्षेपको लागि अनुकूलित गरिएको संकेत गर्छ।

• स्थिर क्लाउड जडान र रिमोट छवि प्रसारण समर्थन गर्दछ।
• कम्प्याक्ट आन्तरिक स्थापना स्थानहरूको लागि डिजाइन गरिएको।
• 2.4 GHz र 5 GHz वायरलेस अनुप्रयोगहरूको लागि उपलब्ध छ।
• विभिन्न कनेक्टर र केबल लम्बाइ संग कन्फिगर गर्न सकिन्छ।

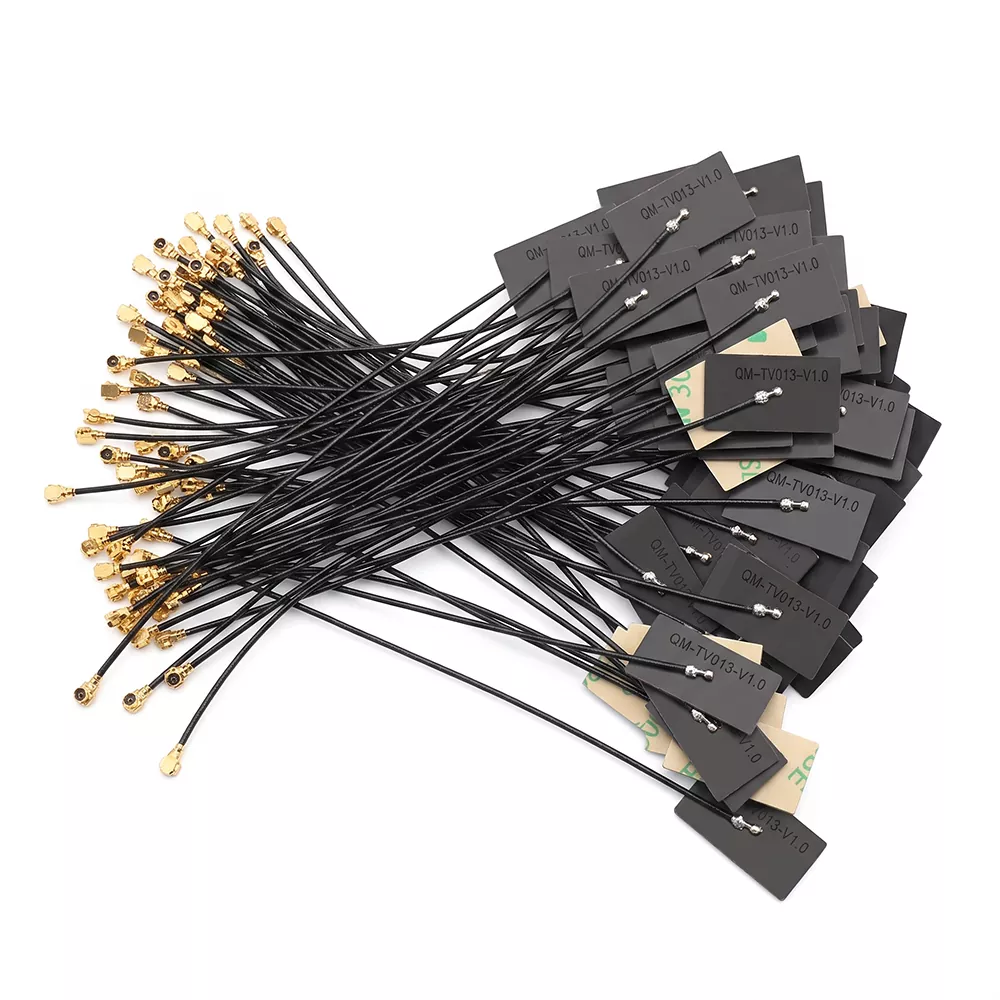

• FPC, PCB SMT, र बाह्य चिपकने-रड एन्टेना संरचनाहरू समर्थन गर्दछ।

स्मार्ट फोटो फ्रेम भित्र एन्टेनाले कसरी काम गर्छ?

एन्टेनाले विद्युतीय संकेतहरू र विद्युत चुम्बकीय तरंगहरू बीच दुई-तर्फी रूपान्तरण गर्दछ। प्रसारणको समयमा, फोटो फ्रेमको वाइफाइ मोड्युलले एन्टेनामा विद्युतीय आरएफ सिग्नल पठाउँछ। एन्टेनाले वायरलेस राउटर वा पहुँच बिन्दु तिर वरपरको ठाउँ मार्फत संकेत विकिरण गर्दछ।

रिसेप्शनको समयमा, राउटरबाट वायरलेस सिग्नलहरू एन्टेनाद्वारा कब्जा गरिन्छ र WiFi मोड्युलद्वारा प्रशोधनका लागि विद्युतीय संकेतहरूमा रूपान्तरण गरिन्छ। यो दुई-तर्फी सञ्चार कार्यहरू सक्षम गर्दछ जस्तै:

1. रिमोट छवि अपलोड।
2. क्लाउड-आधारित फोटो सिङ्क्रोनाइजेसन।
3. मोबाइल एप सामग्री अद्यावधिकहरू।
4. अनुसूचित प्रदर्शन व्यवस्थापन।
5. नेटवर्क-आधारित उपकरण नियन्त्रण।

उत्पादन इन्जिनियरहरूका लागि, एन्टेना प्रदर्शनलाई घेराबाट स्वतन्त्र रूपमा मूल्याङ्कन गर्न सकिँदैन। स्थापना स्थान, ग्राउन्ड क्लियरेन्स, केबल राउटिङ, वरपरका सामग्रीहरू, र नजिकका इलेक्ट्रोनिक कम्पोनेन्टहरूले सबै व्यावहारिक RF कार्यसम्पादनलाई प्रभाव पार्न सक्छन्।

कुन विनिर्देशहरू खरीददारहरूले मूल्याङ्कन गर्नुपर्छ?

केवल उपस्थिति वा कनेक्टर प्रकारको आधारमा एन्टेना छनौट गर्दा प्रोटोटाइप परीक्षण वा ठूलो उत्पादनको समयमा समस्याहरू सिर्जना गर्न सक्छ। RF इन्जिनियरहरू र खरिद टोलीहरूले मोडेल पुष्टि गर्नु अघि फ्रिक्वेन्सी दायरा, प्रतिबाधा, SWR, लाभ, एन्टेना संरचना, केबल विशिष्टता, कनेक्टर, र वातावरणीय आवश्यकताहरूको समीक्षा गर्नुपर्छ।

यी प्यारामिटरहरू सधैं अन्तिम घेरा र ताररहित मोड्युलको साथ विचार गर्नुपर्छ। एक उच्च नाममात्र लाभ स्वचालित रूपमा प्रत्येक उत्पादन मा राम्रो प्रदर्शन को मतलब छैन किनभने एन्टेना दक्षता र मिलान वरपरको संरचना मा धेरै निर्भर गर्दछ।

यी एन्टेनाहरू कहाँ प्रयोग गर्न सकिन्छ?

एक समर्पित एन्टेनाले स्मार्ट फोटो-फ्रेम उत्पादनहरूको विभिन्न कोटीहरूलाई समर्थन गर्न सक्छ। साझा आवश्यकता कम्प्याक्ट इलेक्ट्रोनिक घेरा भित्र भरपर्दो वायरलेस संचार हो।

• गृह स्मार्ट फोटो फ्रेमहरू:7-इन्च, 8-इन्च, 10.1-इन्च, 12-इन्च, र 15.6-इन्च उत्पादनहरूको लागि उपयुक्त।
• टचस्क्रिन क्लाउड फ्रेमहरू:मोबाइल एपहरू र क्लाउड प्लेटफर्महरू मार्फत फोटोहरू प्राप्त गर्ने उत्पादनहरूलाई समर्थन गर्दछ।
• व्यावसायिक प्रदर्शन फ्रेमहरू:होटल डिस्प्ले, गेस्टहाउस जानकारी स्क्रिन, लबी विज्ञापन फ्रेमहरू, र कर्पोरेट प्रदर्शन उत्पादनहरूमा लागू हुन्छ।
• पोर्टेबल उपहार उत्पादनहरू:उपभोक्ता र क्रस-बोर्डर ई-वाणिज्य बजारहरूको लागि डिजाइन गरिएको ब्याट्री-संचालित ताररहित फोटो फ्रेमहरूको लागि उपयोगी।
• इम्बेडेड इलेक्ट्रोनिक्स:Rockchip, Allwinner, र ESP32 जस्ता प्लेटफर्महरूमा आधारित मदरबोर्ड समाधानहरूसँग एकीकृत गर्न सकिन्छ।

गैर-मानक उत्पादनहरूको लागि, एन्टेना विकास संरचनात्मक रेखाचित्र, स्थापना ठाउँ, इन्टरफेस आवश्यकताहरू, र समाप्त यन्त्रद्वारा प्रयोग गरिएको वायरलेस मोड्युलमा आधारित हुन सक्छ।

वाइफाइ एन्टेना कसरी स्थापना गर्नुपर्छ?

सही स्थापना आवश्यक छ किनभने प्राविधिक रूपमा उपयुक्त एन्टेनाले पनि प्रदर्शन गिरावट अनुभव गर्न सक्छ यदि यो घेरा भित्र गलत रूपमा राखिएको छ।

चरण 1: स्थापना क्षेत्र तयार गर्नुहोस्

फोटो फ्रेम बन्द गर्नुहोस् र पछाडिको आवरण हटाउनुहोस्। इच्छित स्थापना क्षेत्र सफा गर्नुहोस् र निश्चित गर्नुहोस् कि एन्टेना बडी र समाक्षीय केबलको लागि पर्याप्त कोठा छ। धातु संरचनाहरूले RF मार्गमा बाधा पुर्‍याउन सक्ने स्थानहरू बेवास्ता गर्नुहोस्।

चरण 2: एन्टेना स्थिति

FPC एन्टेनाको लागि, उपयुक्त आन्तरिक सतहमा टाँस्ने एन्टेना समतल राख्नुहोस्। डिस्प्ले, ब्याट्री, मेनबोर्ड कम्पोनेन्टहरू र अन्य सम्भावित RF अवरोधहरूबाट प्रत्यक्ष हस्तक्षेपबाट बच्न। बाह्य टाँस्ने-रोड एन्टेनाहरू सुरक्षित रूपमा तिनीहरूको तोकिएको माउन्टिङ बिन्दुमा राखिएको हुनुपर्छ।

चरण 3: जडान गर्नुहोस् र परीक्षण गर्नुहोस्

सही RF कनेक्टर प्रयोग गरेर वाइफाइ मोड्युलमा एन्टेना जडान गर्नुहोस्। समाक्षीय केबललाई व्यवस्थित राख्नुहोस् र अनावश्यक तीखो झुकाव, कम्प्रेसन वा ट्याङ्गलिंगबाट बच्नुहोला। एन्क्लोजर पुन: जम्मा गरेपछि, नेटवर्क जडान, रिमोट छवि प्रसारण, र लामो-अवधि सञ्चालनको परीक्षण गर्नुहोस्।

ठूलो उत्पादनको लागि, निर्माताहरूले मानकीकृत स्थापना रेखाचित्र पछ्याउनु पर्छ। लगातार एन्टेना स्थिति उत्पादन एकाइहरू बीच भिन्नता कम गर्न मद्दत गर्छ।

कसरी निर्माताहरूले सही एन्टेना चयन गर्नुपर्छ?

उत्पादन टोलीहरूले एन्टेना चयनलाई पृथक कम्पोनेन्टको रूपमा व्यवहार गर्नुको सट्टा पूर्ण वायरलेस प्रणालीको भागको रूपमा मूल्याङ्कन गर्नुपर्छ। निम्न चेकलिस्टले प्रोटोटाइप र उत्पादन जोखिमहरू कम गर्न मद्दत गर्न सक्छ।

1. ताररहित ब्यान्ड पुष्टि गर्नुहोस्।यन्त्रलाई 2.4 GHz, 5 GHz, वा डुअल-ब्यान्ड सञ्चालन आवश्यक छ कि छैन भनेर निर्धारण गर्नुहोस्।
2. उपलब्ध स्थापना ठाउँ जाँच गर्नुहोस्।एन्टेना क्षेत्र मापन गर्नुहोस् र डिस्प्ले, ब्याट्री, PCB, र घेराको स्थितिलाई विचार गर्नुहोस्।
3. आरएफ कनेक्टर मिलाउनुहोस्।मोड्युललाई IPEX4, MHF1, RP-SMA, वा अर्को इन्टरफेस आवश्यक छ कि छैन भनी प्रमाणित गर्नुहोस्।
4. केबल आवश्यकताहरू परिभाषित गर्नुहोस्।एन्टेनालाई अन्तिम रूप दिनु अघि केबल लम्बाइ र मार्ग निर्धारण गर्नुपर्छ।
5. समाप्त उत्पादनमा आरएफ कार्यसम्पादन मूल्याङ्कन गर्नुहोस्।वास्तविक घेरामा एन्टेना स्थापना भएपछि प्रोटोटाइप परीक्षण गरिनुपर्छ।
6. थोक उत्पादन अघि नमूनाहरू अनुरोध गर्नुहोस्।नमूना प्रमाणीकरणले अनुकूलता पुष्टि गर्न मद्दत गर्दछ र ठूला-ठूला संकेत समस्याहरूको जोखिम कम गर्दछ।
7. अनुकूलन क्षमता विचार गर्नुहोस्।आयाम, लाभ, कनेक्टरहरू, र केबल विशिष्टताहरू समायोजन गर्न सक्षम निर्माताले गैर-मानक उत्पादन डिजाइनहरूलाई राम्रोसँग समर्थन गर्न सक्छ।

खरिद टोलीहरूको लागि, एन्टेना निर्मातासँग प्रत्यक्ष सञ्चारले प्राविधिक स्पष्टीकरण, नमूना परीक्षण, उत्पादन समन्वय, र त्यसपछिको डिजाइन परिवर्तनहरूलाई पनि सरल बनाउन सक्छ।

अनुकूलित एन्टेना उत्पादनको लागि किन Qianmu लाई विचार गर्नुहोस्?

Qianmu संचार अनुसन्धान, विकास, र FPC एन्टेना, PCB एन्टेना, वाइफाइ एन्टेना, ब्लुटुथ एन्टेना, 5G एन्टेना, GPS एन्टेना, र अनुकूलित RF समाधान सहित संचार एन्टेना को उत्पादन मा केन्द्रित छ।

डिजिटल फोटो फ्रेम अनुप्रयोगहरूको लागि, Qianmu ले जेनेरिक एन्टेना कन्फिगरेसनहरूमा भर पर्नुको सट्टा समर्पित डिजाइनहरू प्रदान गर्दछ। यसको उत्पादन क्षमताहरूले उत्पादन आयामहरू, सञ्चार मोड्युलहरू, सञ्चालन आवृत्ति, स्थापना स्थिति, कनेक्टर आवश्यकताहरू, र केबल विशिष्टताहरूमा आधारित अनुकूलन समर्थन गर्दछ।

निर्माताको प्रकाशित उत्पादन विशिष्टताहरूमा RoHS र REACH अनुपालन समावेश छ, जबकि CE र FCC प्रमाणीकरण सहायता परियोजना आवश्यकताहरू अनुसार प्रदान गर्न सकिन्छ। OEM र ODM परियोजनाहरूको लागि, खरीददारहरूले भोल्युम उत्पादनमा जानु अघि नमूनाहरू पनि मूल्याङ्कन गर्न सक्छन्।

Qianmu को एन्टेना क्षमताहरूको बारेमा थप जानकारीको लागि, अन्वेषण गर्नुहोस्Qianmu एन्टेना निर्माण समाधानवा समर्पित समीक्षा गर्नुहोस्डिजिटल फोटो फ्रेम वाइफाइ एन्टेना उत्पादन पृष्ठ.

बारम्बार सोधिने प्रश्नहरू

के एन्टेना आयाम र कनेक्टर अनुकूलित गर्न सकिन्छ?

हो। Qianmu ले यन्त्रको संरचना, स्थापना ठाउँ, र WiFi मोड्युल इन्टरफेस अनुसार एन्टेना आयामहरू, केबल लम्बाइ, लाभ प्यारामिटरहरू, र कनेक्टर प्रकारहरूको अनुकूलनलाई समर्थन गर्दछ।

के एन्टेनाले 2.4 GHz र 5 GHz WiFi लाई समर्थन गर्छ?

मानक विशिष्टताले 2400-2500 MHz र 5150-5850 MHz लाई समर्थन गर्दछ। विशिष्ट ब्यान्ड कन्फिगरेसनहरू ताररहित मोड्युल र अनुप्रयोग आवश्यकताहरू अनुसार छलफल गर्न सकिन्छ।

डिजिटल फोटो फ्रेमहरूको लागि कुन एन्टेना संरचनाहरू उपलब्ध छन्?

उपलब्ध संरचनाहरूमा FPC लचिलो एन्टेनाहरू, PCB SMT एन्टेनाहरू, र बाह्य चिपकने-रड एन्टेनाहरू समावेश छन्। उपयुक्त संरचना घेरा, उपलब्ध ठाउँ, स्थापना विधि, र आरएफ डिजाइनमा निर्भर गर्दछ।

थोक अर्डर राख्नु अघि के परीक्षण गर्नुपर्छ?

निर्माताहरूले समाप्त उत्पादन घेरामा एन्टेना परीक्षण गर्नुपर्छ र वायरलेस स्थिरता, रिमोट छवि प्रसारण, जडान विश्वसनीयता, र यथार्थपरक अपरेटिङ सर्तहरूमा प्रदर्शन मूल्याङ्कन गर्नुपर्छ। यसले ठूलो उत्पादन अघि एकीकरण मुद्दाहरू पहिचान गर्न मद्दत गर्दछ।

के एन्टेना व्यावसायिक डिजिटल प्रदर्शन उत्पादनहरूको लागि प्रयोग गर्न सकिन्छ?

हो। अनुप्रयोग दायराले व्यावसायिक स्मार्ट डिस्प्ले फ्रेमहरू, होटल र गेस्टहाउस प्रदर्शनहरू, लबी विज्ञापन फ्रेमहरू, कर्पोरेट प्रदर्शन उत्पादनहरू, र अन्य जडान गरिएका डिजिटल फोटो-फ्रेम अनुप्रयोगहरू समावेश गर्दछ।

निष्कर्ष

क्लाउड सिङ्क्रोनाइजेसन र रिमोट सामग्री व्यवस्थापनमा निर्भर आधुनिक स्मार्ट फोटो फ्रेमहरूको लागि भरपर्दो वायरलेस जडान आवश्यक छ। फ्रिक्वेन्सी, आरएफ मिल्दो, स्थापना ठाउँ, कनेक्टर, केबल राउटिङ, र वास्तविक घेरा प्रदर्शनमा आधारित एन्टेना चयन गर्दा निर्माताहरूलाई थप सुसंगत वायरलेस प्रणाली निर्माण गर्न मद्दत गर्न सक्छ। यदि तपाइँ नयाँ फोटो फ्रेम विकास गर्दै हुनुहुन्छ, अवस्थित एन्टेना प्रतिस्थापन गर्दै, वा OEM/ODM उत्पादनको योजना बनाउँदै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्Qianmu को इन्जिनियरिङ टोलीसँग आफ्नो एन्टेना आयाम, आवृत्ति आवश्यकताहरू, कनेक्टर कन्फिगरेसन, नमूनाहरू, र अनुकूलित उत्पादन आवश्यकताहरू छलफल गर्न।
