2G/3G/4G LTE एन्टेना
ताररहित सञ्चार समाधानहरूमा व्यापक विशेषज्ञताको साथ, Qianmu कम्युनिकेसन एक चीन-आधारित FPC एन्टेना निर्माता, स्रोत कारखाना, र 2G/3G/4G LTE एन्टेनाको डिजाइन र उत्पादनमा विशेषज्ञता प्राप्त विश्वव्यापी आपूर्तिकर्ता हो। यसको एन्टेनाले 700MHz–2700MHz फुल-ब्यान्ड कभरेज र GSM, WCDMA, र LTE नेटवर्कहरूलाई समर्थन गर्दै समाक्षीय केबल वेल्डिङ प्रविधिसँग FPC लचिलो सर्किटहरू एकीकृत गर्दछ। प्रत्येक उत्पादन RF anechoic च्याम्बर परीक्षण, तापक्रम बुढ्यौली परीक्षण, र लगातार प्रदर्शनको लागि वेल्डिंग विश्वसनीयता मूल्याङ्कन मार्फत प्रमाणित गरिन्छ।

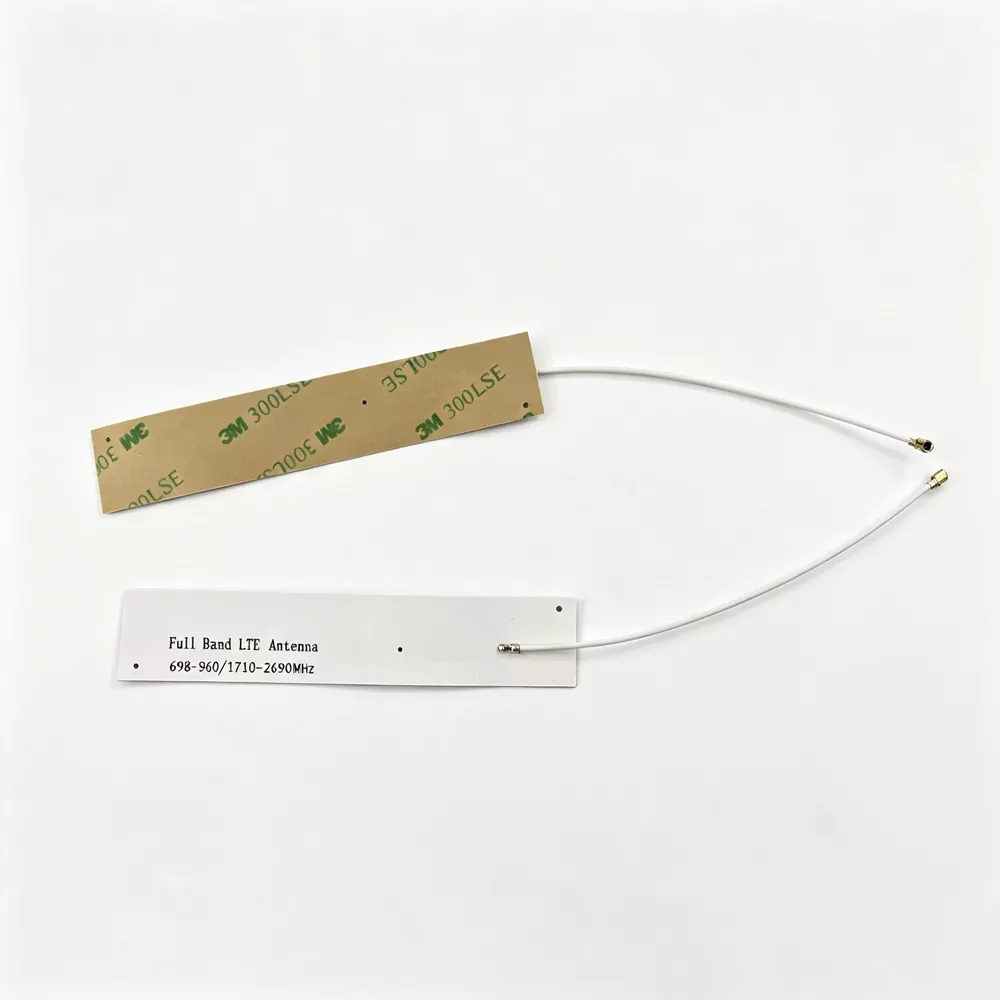

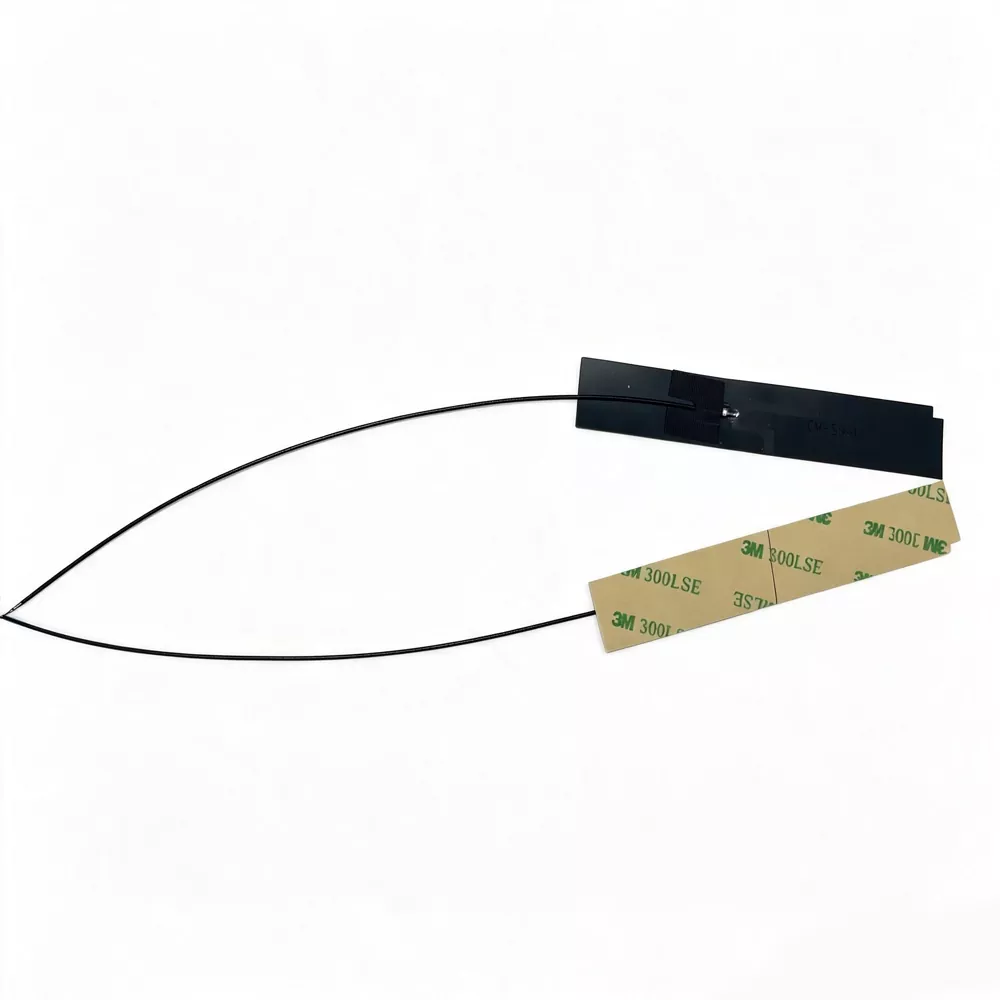

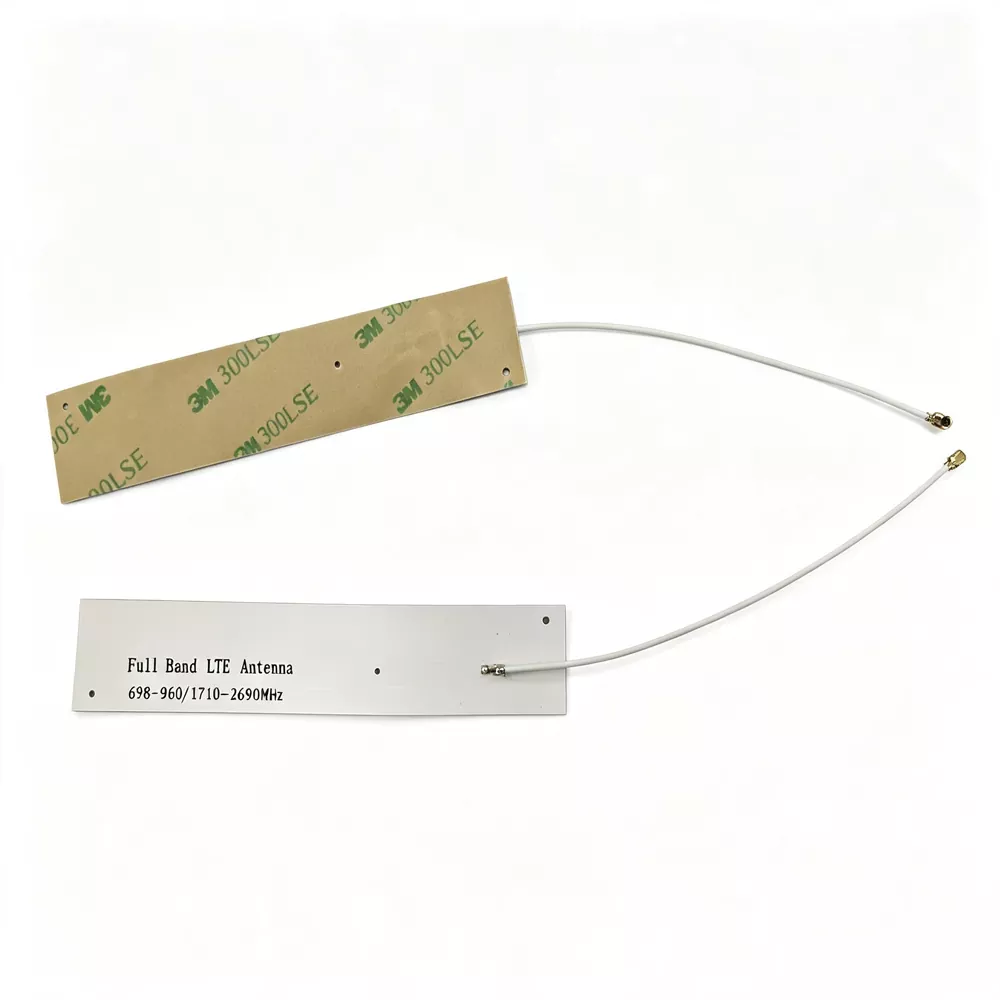

2G/3G/4G LTE एन्टेना एक हल्का, लचिलो र झुकाउन मिल्ने बिल्ट-इन फुल-ब्यान्ड सेलुलर संचार एन्टेना हो। साधारण सतह माउन्ट एन्टेनाको विपरीत, यो उत्पादनले FPC लचिलो सर्किट बोर्ड + समाक्षीय प्रत्यक्ष सोल्डरिंग प्रक्रिया प्रयोग गर्दछ। एन्टेना हल्का, पातलो, नरम छ र यन्त्र भित्रको घुमाउरो सतह र साँघुरो स्लट ठाउँमा स्वतन्त्र रूपमा फिट हुन सक्छ। यसले 2G GSM, 3G WCDMA र 4G LTE बहु-नेटवर्क सिग्नल प्रसारण र रिसेप्शन समर्थन गर्दछ। यो वर्तमानमा साना स्मार्ट iot यन्त्रहरूका लागि अन्तर्निहित संचार एन्टेनाको रुचाइएको प्रकार हो, जसले उद्योगको पीडा बिन्दुहरू जस्तै सानो अन्तरिक्ष, कमजोर संकेत, अस्थिर सम्पर्क र यन्त्रको कमजोर कम्पन प्रतिरोधलाई व्यापक रूपमा समाधान गर्दछ।
सञ्चालनको सिद्धान्त
यो 2G/3G/4G LTE एन्टेना FPC वेल्डेड कोएक्सियल एन्टेनाले लचिलो माइक्रोस्ट्रिप ओसिलेटर एरेको रेडियो फ्रिक्वेन्सी सिद्धान्तमा आधारित काम गर्दछ र समाक्षीय ढालयुक्त फिडरहरूसँग सिग्नलहरू प्रसारण गर्दछ। यसलाई तीन भागमा विभाजन गरिएको छ: सिग्नल विकिरण तह, इन्सुलेट सब्सट्रेट तह, र ढालिएको प्रसारण तह। काम गर्ने तर्क स्थिर र कुशल छ:
• Rf विकिरण सिद्धान्त: FPC बोर्ड सतहले बहु-ब्यान्ड ओसिलेटर लाइनहरू ठ्याक्कै इच गर्छ, 2G/3G/4G फुल ब्यान्ड रेसोनान्स पोइन्टहरूसँग ठीकसँग मेल खान्छ, कुनै ब्यान्ड डेड जोनहरू छैनन्, पूर्ण ब्यान्ड स्ट्यान्डिङ वेभ अनुपात स्थिर छ ≤1.5, संकेत प्रतिबिम्ब हानि अत्यन्त कम छ।
• वेल्डेड प्रसारणका फाइदाहरू: समाक्षीय रेखा र FPC ओसिलेटर प्लेट उच्च-तापमान टिन सोल्डरिङद्वारा एक टुक्रामा बनाइन्छ। साझा रिभेटेड र क्ल्याम्प्ड संरचनाको तुलनामा, मापन गरिएको भूकम्पीय कार्यसम्पादन 85% ले सुधारिएको छ, र लामो-समय कम्पन वातावरणमा शून्य सम्पर्क शेडिङ र शून्य सिग्नल विच्छेदन छ।
• शिल्डिङ विरोधी हस्तक्षेप संयन्त्र: RG1.13 कोएक्सियल लाइन डबल-लेयर शिल्डिंग संरचनाले प्रभावकारी रूपमा CPU, पावर सप्लाई, र उपकरणको मुख्य बोर्डको चिपबाट विद्युत चुम्बकीय आवाजलाई अलग गर्छ। उपकरणको आन्तरिक हस्तक्षेप वातावरणमा मापन गरिएको, सिग्नल रिसेप्शन संवेदनशीलता 3-5 dB ले बढेको छ।
• ओम्निडायरेक्शनल विकिरण विशेषताहरू: प्लानर सर्वदिशात्मक प्रसारण र रिसेप्शन डिजाइनले यन्त्रको संलग्न शेल र धातु आवरण अवरुद्ध भएको परिदृश्यहरूमा स्थिर सिग्नल आउटपुट कायम गर्न सक्छ, र iot यन्त्र बाहिरी नेटवर्किङको सफलता दर 28% ले मापन गरिएको छ।
उत्पादन फाइदाहरू
एक पेशेवर FPC एन्टेना कारखानाको रूपमा, हाम्रो 2G/3G/4G LTE एन्टेना FPC वेल्डेड समाक्षीय एन्टेनाले "स्थिरता, सानो आकार, लचिलोपन, स्थायित्व, शुद्धता" को पाँच मुख्य फाइदाहरू हाइलाइट गर्दछ, उद्योगमा निर्मित एन्टेनाहरूको सामान्य समस्याहरूलाई प्रत्यक्ष रूपमा सम्बोधन गर्दै:
1. एकीकृत वेल्डिंग प्रक्रियाले खराब सम्पर्कलाई हटाउँछ
यसले समाक्षीय रेखाहरू र FPC बोर्डहरू बीच उच्च तापक्रम सटीक वेल्डिङ प्रक्रिया प्रयोग गर्दछ, कुनै एडाप्टर टर्मिनलहरू र कुनै स्न्याप ग्यापहरू बिना, उपकरण कम्पन र यातायात झटकाका कारण एन्टेना ढिलो हुने र सिग्नल फ्लिकरिङको समस्यालाई पूर्ण रूपमा समाधान गर्दै, सवारी र उद्योगहरूमा कठोर कम्पन अवस्थाहरूको लागि उपयुक्त।
2 लचिलो, अति पातलो र बेन्डेबल, साँघुरो बिल्ट-इन स्पेसहरूको लागि उपयुक्त

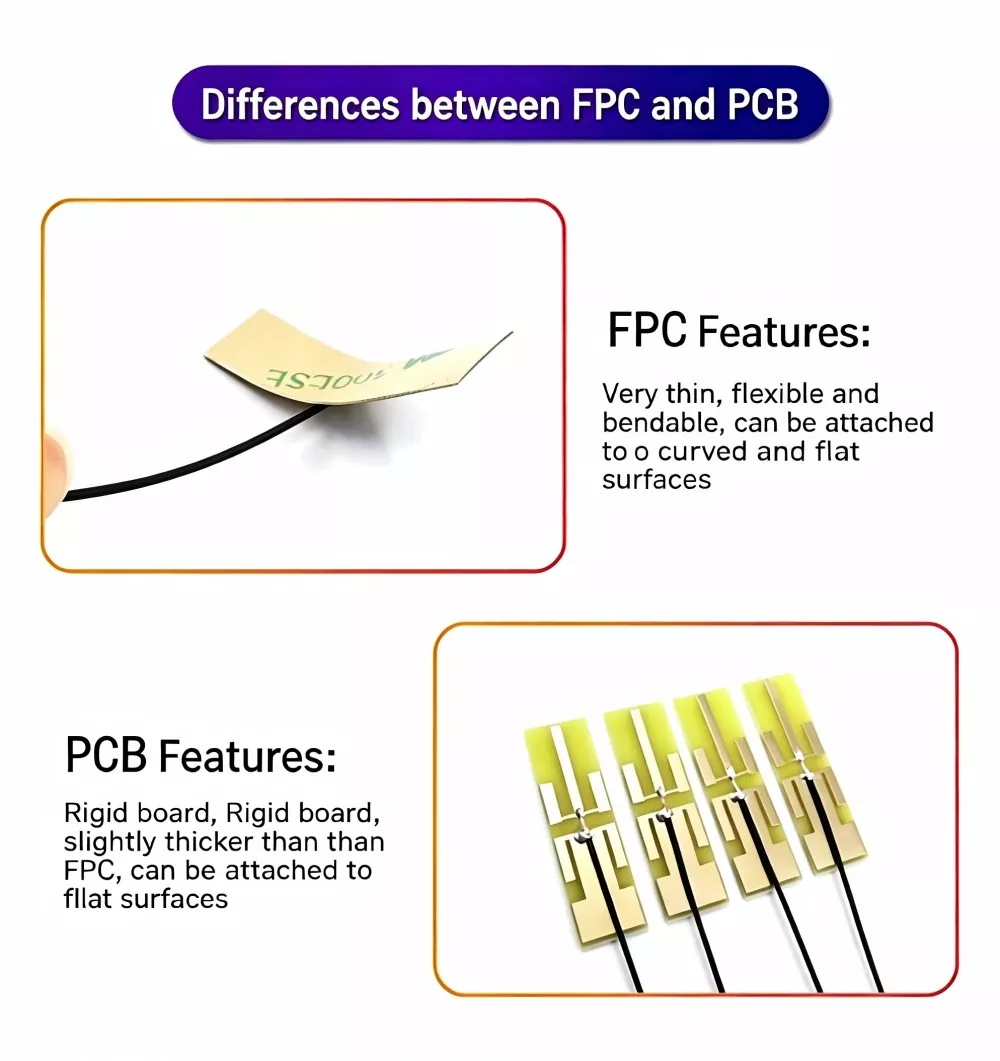

केवल 0.1mm को समग्र मोटाईको साथ, लचिलो आधार सामग्रीलाई स्वतन्त्र रूपमा झुकाउन सकिन्छ, घुमाउरो सतहहरूमा फिट गर्न सकिन्छ, र यन्त्रको आन्तरिक ठाउँ नलिई खाली ठाउँमा स्थापना गर्न सकिन्छ, सानो, पातलो र हल्का स्मार्ट उपकरणहरूको डिजाइन आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ।
3 पूर्ण ब्यान्ड कभरेज, कुनै अन्धा दाग बिना पूर्ण नेटवर्क पहुँच
700MHz देखि 2700MHz सम्मका सबै ब्यान्डहरू कभर गर्दै, चाइना मोबाइल, चाइना युनिकम र चाइना टेलिकम 2G/3G/4G सबै सञ्जालहरूमा भेदभाव नगरिकन, एउटा एन्टेना सबै सेलुलर सञ्चार परिदृश्यहरूमा फिट हुन्छ, जसले महत्त्वपूर्ण रूपमा ग्राहकहरूको इन्भेन्टरी लागत घटाउँछ।
4. बलियो विरोधी हस्तक्षेप क्षमता संग डबल-तह ढाल तार
RG1.13 डबल-लेयर शिल्डेड समाक्षीय केबलको साथ मानक, उपकरण भित्र चिप्स, पावर सप्लाई र सर्किट बोर्डहरूबाट प्रभावकारी रूपमा इलेक्ट्रोम्याग्नेटिक हस्तक्षेपको प्रतिरोध गर्दै, बन्द उपकरण आवासमा आवाज वा ढिलाइ बिना सिग्नल स्थिर रहन्छ।
5 औद्योगिक-ग्रेड मौसम प्रतिरोधी र टिकाउ, लामो अवधि 24-घण्टा सञ्चालनको लागि उपयुक्त
FPC आधार सामाग्री उच्च र कम तापक्रम, बुढ्यौली र क्र्याकिंग प्रतिरोधी छ, र -40 °C देखि +85 °C को वातावरणमा स्थिर रूपमा काम गर्न सक्छ, औद्योगिक उपकरण र बाहिरी आईओटी टर्मिनलहरूको आवश्यकताहरू पूरा गर्न वर्षभर निर्बाध सञ्चालनको लागि।
6. अनुकूलन को उच्च डिग्री
लाइन लम्बाइ, इन्टरफेस, साइज, प्रतिबाधा प्यारामिटरहरू, सोल्डर इन्टरफेसहरू जस्तै IPEX, SMA, BNC को आवश्यकता अनुसारको अनुकूलनलाई समर्थन गर्दछ, ग्राहक लोगोहरूको ब्याच सिल्क-स्क्रिन प्रिन्टिङलाई समर्थन गर्दछ, र OEM/ODM विदेशी व्यापार अनुबंध निर्माण आवश्यकताहरूसँग उपयुक्त छ।
प्राविधिक विनिर्देशहरू
|
प्यारामिटर वस्तुहरू |
मानक प्राविधिक प्यारामिटरहरू |
|
उत्पादनको नाम |
2G/3G/4G LTE एन्टेना |
|
सञ्चालन ब्यान्ड |
700MHz देखि 2700MHz (GSM/WCDMA/LTE फुल ब्यान्ड) |
|
एन्टेना लाभ |
३~५dBi |
|
स्थायी Bobbi VSWR |
≤१.५ |
|
प्रतिबाधा |
५० Ω |
|
ध्रुवीकरण मोड |
सर्व दिशात्मक ठाडो ध्रुवीकरण |
|
तार विनिर्देशहरू |
0.81/1.13 / RG174 / RG178 |
|
जडान प्रक्रिया |
FPC पानाहरू समाक्षीय रेखामा पूर्ण रूपमा वेल्डेड छन् |
|
सञ्चालन तापमान |
-40 °C देखि +85 °C |
|
एन्टेना मोटाई |
0.1mm अल्ट्रा-पातलो लचिलो |
|
मानक इन्टरफेस |
IPEX/U.FL (अनुकूलन योग्य SMA/BNC) |
|
तार लम्बाइ |
10cm/15cm/20cm (अनुकूलन योग्य) |
स्थापना र उपयोग गाइड

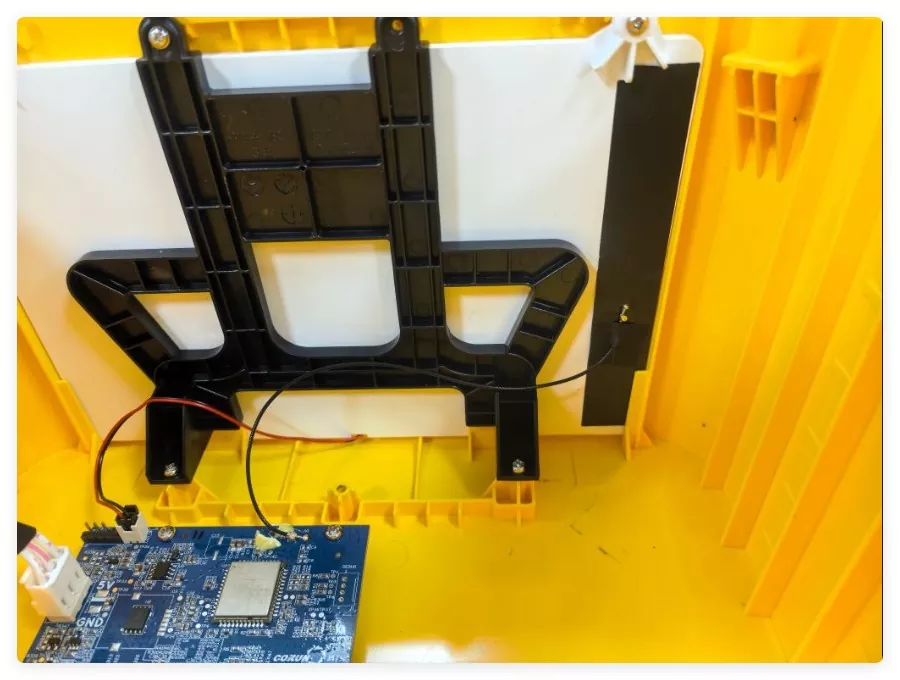

यो FPC एन्टेना बिल्ट-इन इम्बेडेड स्थापना, सञ्चालन गर्न सजिलो, ठूलो उत्पादन विधानसभाको लागि उपयुक्त छ, र व्यावसायिक डिबगिङ आवश्यक छैन। चरणहरू निम्नानुसार छन्:
1. स्थान चयन: संकेत अवरुद्ध र हस्तक्षेपबाट बच्न मदरबोर्ड चिप, पावर सप्लाई, र धातु आवरणबाट टाढा यन्त्र भित्र खुला क्षेत्र छनौट गर्नुहोस्।

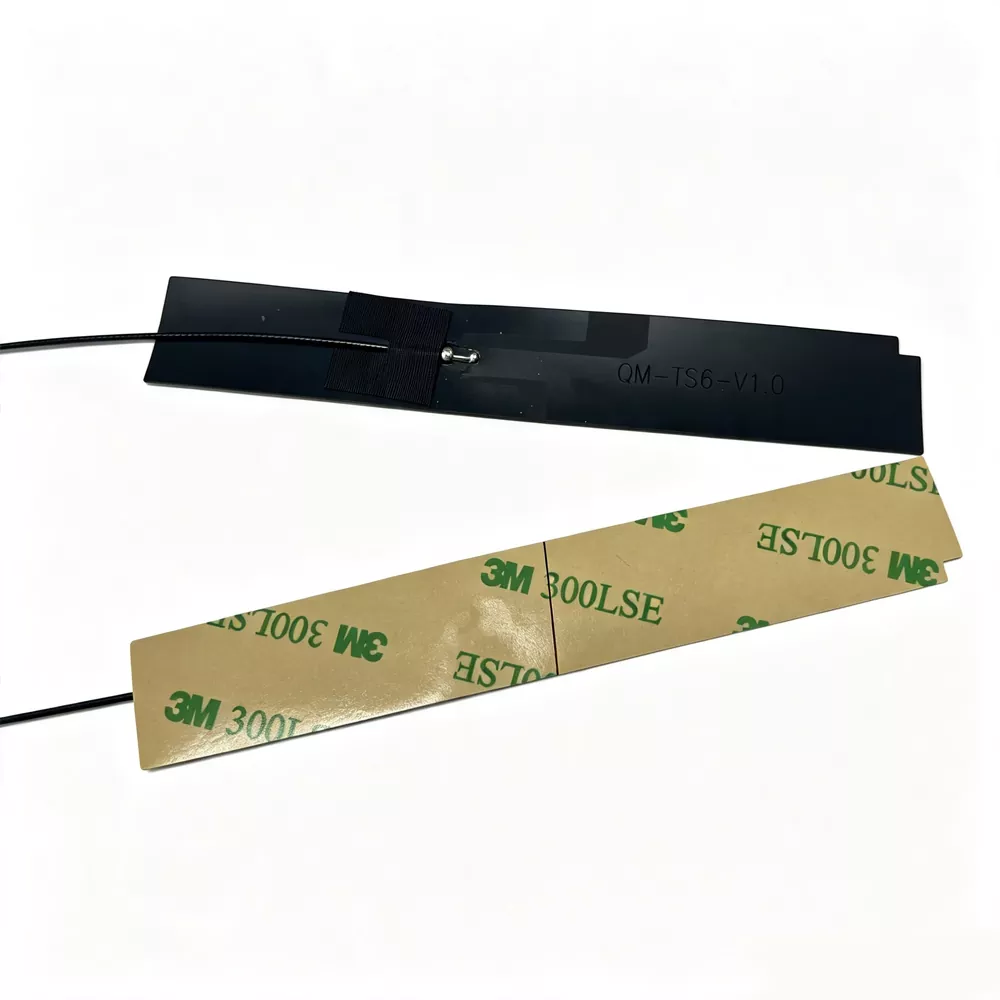

2. फिट र फिक्स गर्नुहोस्: एन्टेनाको पछाडि उच्च-शक्ति 3M टाँसिएको छ। यन्त्रको भित्री भित्तामा धुलो र तेलको दाग सफा गरेपछि, यसलाई समतल र बलियो रूपमा फिट गर्नुहोस्, र यसलाई यन्त्रको घुमाउरो सतहमा फिट गर्न आवश्यकता अनुसार झुकाउनुहोस्।
3. इन्टरफेस डकिङ: यन्त्र मोड्युल एन्टेना सकेटमा पछाडिको IPEX/SMA इन्टरफेसलाई ठीकसँग जडान गर्नुहोस् र तारको हिंसात्मक तानबाट बच्न यसलाई बिस्तारै बाँध्नुहोस्।
4. तार संगठन: अतिरिक्त तारहरू निचोड, झुकाउन वा मरेको तहबाट बच्न र सिग्नललाई असर गर्न सक्ने ढाल तहलाई क्षति हुनबाट जोगाउन सफासँग भण्डारण गर्नुपर्छ।
5. पावर-अन परीक्षण: एसेम्बली पूरा भएपछि, सबै 2G/3G/4G नेटवर्क संकेतहरू सामान्य रूपमा प्राप्त हुन्छन् भनेर परीक्षण गर्नको लागि पावर अन गर्नुहोस् र नेटवर्कमा जडान गर्नुहोस्, र त्यसपछि ठूलो उत्पादन सम्भव छ।
FAQ
Q1: के यो 2G/3G/4G LTE एन्टेना FPC वेल्डेड कोएक्सियल एन्टेना प्रयोगको लागि बान्ट गर्न सकिन्छ?
A1: हो। उत्पादन लचिलो FPC आधार सामग्रीबाट बनेको छ, जुन स्वतन्त्र रूपमा झुकाउन सकिन्छ र घुमाउरो सतहहरूमा फिट गर्न सकिन्छ। यो यन्त्रको सानो बिल्ट-इन स्पेसमा फिट हुन्छ र सामान्य रूपमा झुक्दा सिग्नल कार्यसम्पादनलाई तोड्ने वा असर गर्दैन।
Q2: के तपाइँ अनुकूलन केबल लम्बाइ र इन्टरफेस प्रकारहरू समर्थन गर्नुहुन्छ?
A2: पूर्ण रूपमा समर्थित। स्रोत कारखानाको रूपमा, 10cm देखि 50cm सम्मको अनुकूलन योग्य लाइन लम्बाइ, SMA, BNC, IPEX, लोगो रेशम-स्क्रिन र साइज फाइन-ट्यूनिङ जस्ता बदल्न मिल्ने इन्टरफेसहरू समर्थित छन्।
Q3: साधारण टाँसिएको एन्टेना भन्दा सोल्डरिंग प्रक्रियाका फाइदाहरू के हुन्?
A3: एक टुक्रामा समाक्षीय रेखा वेल्डिंग, कुनै ढिलो अन्तर छैन, बलियो झटका प्रतिरोध, तन्य प्रतिरोध, एन्टी-एजिंग प्रदर्शन, पूर्ण रूपमा उपकरण कम्पन, सिग्नल फ्लिकर र उच्च-तापमान वातावरणमा खराब सम्पर्कको समस्या समाधान गर्दछ, कठोर औद्योगिक र वाहन परिदृश्यहरूको लागि अधिक उपयुक्त।
