NB-IoT एन्टेना

त्यहाँ बजारमा उपलब्ध तीन मुख्य प्रकारका IoT एन्टेनाहरू छन्: निर्मित प्याच एन्टेना, सक्शन कप गाडी-माउन्टेड एन्टेना, र स्क्रू-माउन्ट गरिएको बाह्य वाटरप्रूफ एन्टेना।

यस लेखमा देखाइएको NB-IoT एन्टेना स्क्रू-माउन्ट गरिएको बाहिरी वाटरप्रूफ एन्टेना कोटीसँग सम्बन्धित छ। यो विशेष रूपमा औद्योगिक विद्युतीय नियन्त्रण क्याबिनेटहरू, बाहिरी एकीकृत उपकरण बक्सहरू, र नगरपालिका IoT टर्मिनलहरूको लागि डिजाइन गरिएको हो।

Qianmu कम्युनिकेसनको क्याबिनेट बाहिरी NB एन्टेनाले 700MHz देखि 960MHz सम्म पूर्ण ब्यान्ड NB-IoT लाई समर्थन गर्दछ र तीन प्रमुख अपरेटरहरू: चाइना मोबाइल, चाइना युनिकम, र चाइना टेलिकमको न्यारोब्यान्ड नेटवर्कहरूसँग उपयुक्त छ। यो दुई साधारण स्क्रू साइजहरू, M12 र M16 सँग उपलब्ध छ, अधिकांश घरेलु र आयातित औद्योगिक क्याबिनेटहरूको स्थापना प्वाल मापदण्डहरूसँग मेल खान्छ।

NB-IoT क्याबिनेटहरूको लागि बाह्य एन्टेना के हो

एक NB-IoT क्याबिनेट बाह्य एन्टेना औद्योगिक IoT उपकरणहरूको लागि डिजाइन गरिएको स्क्रू-माउन्ट गरिएको वाटरप्रूफ आरएफ एन्टेना हो। यो बाहिरी र औद्योगिक वातावरणमा NB-IoT टर्मिनलहरूको लागि स्थिर वायरलेस सिग्नल प्रसारण प्रदान गर्न उपकरण क्याबिनेटहरूमा बाह्य रूपमा स्थापना गरिएको छ।

कार्य सिद्धान्त

धेरै ग्राहकहरूले गल्तीले विश्वास गर्छन् कि एन्टेना केवल एक धातु ओसिलेटर हो र वाटरप्रूफ हाउसिङले सिग्नल प्रदर्शनमा कुनै असर गर्दैन। वास्तवमा, NB-IoT क्याबिनेट बाह्य एन्टेनाको संरचनात्मक डिजाइनले लामो दूरीको बाहिरी सञ्चारको स्थिरतालाई प्रत्यक्ष असर गर्छ। काम गर्ने कार्यसम्पादनलाई भेक्टर नेटवर्क विश्लेषकहरू र शिल्डेड एनेकोइक चेम्बरहरू मार्फत परीक्षण र प्रमाणित गर्न सकिन्छ।

1. कम-फ्रिक्वेन्सी ओसिलेटर रेजोनन्ट संरचना

NB-IoT ले 700–960MHz कम-फ्रिक्वेन्सी कम्युनिकेशन ब्यान्डमा काम गर्छ, जसमा लामो तरंग दैर्ध्य र ओसिलेटर लम्बाइ र ग्राउन्ड मिलानका लागि उच्च आवश्यकताहरू छन्। एन्टेनाले भित्र खण्डित तामा विकिरण तत्वहरू प्रयोग गर्दछ, सही रूपमा न्यारोब्यान्ड कम-फ्रिक्वेन्सी अनुनादसँग मिल्दोजुल्दो र सामान्य छोटो एन्टेनाहरूमा पाइने अनुनाद अफसेट र स्थायी लहर वृद्धिलाई बेवास्ता गर्दछ।

2. क्याबिनेट-पृथक विकिरण संरचना

एन्टेना क्याबिनेट बाहिर स्थापित छ। धातुको पेंच फिक्सिङ र ग्राउन्ड कपलिङका लागि प्रयोग गरिन्छ, जबकि ओसिलेटरले क्याबिनेट शीट मेटलबाट सुरक्षित अलगावको दूरी कायम राख्छ। यसले धातुको घेराको कारणले गर्दा आरएफ सिग्नल सिल्डिङ र अवशोषणलाई बेवास्ता गर्छ।

उही स्पेसिफिकेशनको लागि, धातु क्याबिनेट भित्र स्थापित निर्मित एन्टेनाले 6–9dB क्षीणता अनुभव गर्न सक्छ, जबकि बाह्य NB-IoT एन्टेनाको समग्र क्षीणन केवल 1-2dB हुन्छ।

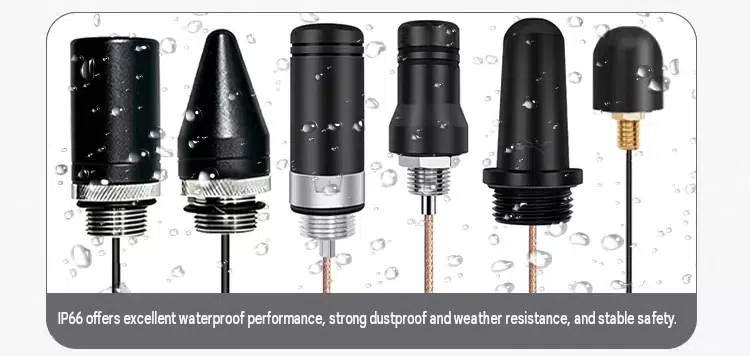

3. बहु-तह सिल गरिएको वाटरप्रूफ संरचना

एन्टेनाले रियर वाटरप्रूफ सिलिकन ग्यास्केट, थ्रेडेड वाटरप्रूफ रबर रिंग, र इन्जेक्शन-मोल्डेड लीड-आउट तार संरचनालाई सुरक्षाको तीन तहहरू प्रदान गर्दछ। वर्षाको पानी र संक्षेपण केबलको साथ क्याबिनेटमा प्रवेश गर्न सक्दैन। 50Ω समाक्षीय केबलले स्थिर RF संकेत प्रसारण कायम राख्छ र बाहिरी तापमान परिवर्तनहरूको कारणले प्रतिबाधा बहाव रोक्छ।

4. शोर दमन संरचना

एन्टेना आधारले पावर सप्लाई, PLC, र क्याबिनेट भित्र रिलेबाट उत्पन्न हुने इलेक्ट्रोम्याग्नेटिक आवाज फिल्टर गर्न, आवाजको स्तर घटाउन र IoT टर्मिनल बेस स्टेशन पहुँचको सफलता दर सुधार गर्न ग्राउन्ड कपलिंग रिंग थप्छ।

मिल्दो उपकरण

NB-IoT एन्टेना IoT टर्मिनलहरूको लागि डिजाइन गरिएको हो जसलाई धातु क्याबिनेट सुरक्षा र दीर्घकालीन बाहिरी सञ्चालन आवश्यक पर्दछ। यो नागरिक, व्यावसायिक र औद्योगिक उपकरणहरूको लागि उपयुक्त छ:

1. स्मार्ट रिमोट ट्रान्समिशन वाटर मिटर क्याबिनेटहरू

नगरपालिकाको पानी र ग्यास उपकरण, ग्यास सङ्कलन बक्स, पाइपलाइन दबाव निगरानी र नियन्त्रण क्याबिनेट, र अनलाइन पानी गुणस्तर निगरानी उपकरण।

2. स्मार्ट पावर र औद्योगिक नियन्त्रण उपकरण

बाहिरी पावर सङ्कलन क्याबिनेटहरू, कम भोल्टेज वितरण निगरानी टर्मिनलहरू, फोटोभोल्टिक ऊर्जा भण्डारण एकीकृत नियन्त्रण क्याबिनेटहरू, र बिजुली मीटर कन्सेन्ट्रेटरहरू।

3. स्मार्ट सिटी सुरक्षा उपकरण

सडक धुलो अनुगमन बक्स, वातावरणीय र मौसम निगरानी स्टेशनहरू, पार्किङ अवरोध नियन्त्रण क्याबिनेटहरू, र बाहिरी सडक बत्ती स्मार्ट नियन्त्रकहरू।

4. औद्योगिक स्वचालन टर्मिनलहरू

कारखाना कार्यशाला डाटा अधिग्रहण नियन्त्रण बक्स, गोदाम रसद स्थिति टर्मिनल, र उपकरण दोष वायरलेस अलार्म क्याबिनेटहरू।

5. कृषि IoT उपकरण

फिल्ड माटो अनुगमन क्याबिनेटहरू, एक्वाकल्चर पानी गुणस्तर नियन्त्रण क्याबिनेटहरू, र हरितगृह वातावरण एकीकृत निगरानी उपकरणहरू।

विस्तृत प्राविधिक मापदण्ड तालिका

सामान्य FAQ खण्ड

Q1: के केबल लम्बाइ र बाह्य NB-IoT एन्टेनाको कनेक्टर परिवर्तन गर्न सकिन्छ?

A: हो। मानक मोडेलहरूले 1.5m देखि 10m सम्म समाक्षीय केबल लम्बाइलाई समर्थन गर्दछ। SMA, IPEX, र N जस्ता जडानकर्ताहरू आवश्यकता अनुसार बदल्न सकिन्छ। बल्क अर्डरहरूले अनुकूलन शेल रङहरू र लोगो रेशम-स्क्रिन प्रिन्टिङलाई पनि समर्थन गर्दछ।

Q2: के यो बाहिरी NB एन्टेना एकै समयमा चाइना मोबाइल, चाइना युनिकम र चाइना टेलिकम NB कार्डहरूसँग मिल्दो छ?

A: हो। एन्टेनाले पूर्ण 700–960MHz NB-IoT फ्रिक्वेन्सी ब्यान्ड समेट्छ र तीन प्रमुख अपरेटरहरूको NB नेटवर्कहरूसँग उपयुक्त छ। फरक फ्रिक्वेन्सी ब्यान्डहरूको लागि छुट्टै संस्करणहरू खरिद गर्न आवश्यक छैन।

Q3: क्याबिनेट भित्री ठाउँ सीमित हुँदा तार झुकाउने एन्टेना संकेतलाई असर गर्छ?

A: केबल ठूलो झुकाउने त्रिज्यासँग बिस्तारै झुकाउन सकिन्छ, तर 90-डिग्री झुक्नु र दोहोर्याइएको फोल्डिङबाट जोगिनु पर्छ। स्थापनाको क्रममा, केबललाई सकेसम्म सीधा राख्नुहोस् र महत्त्वपूर्ण सिग्नल क्षीणन रोक्नको लागि बिजुली आपूर्ति र फ्रिक्वेन्सी कन्भर्टरहरू जस्ता हस्तक्षेप स्रोतहरूबाट टाढा राख्नुहोस्।

Q4: तटीय नुन स्प्रे वातावरणमा लामो समयसम्म प्रयोग गर्दा एन्टेनाको धातुको नटलाई खिया लाग्ने सम्भावना हुन्छ?

A: होइन। एन्टेना लक गर्ने नट निष्क्रिय एन्टि-रस्ट एल्युमिनियम मिश्रबाट बनेको छ र 48-घण्टा नुन स्प्रे परीक्षण पास गरेको छ। तटीय क्षेत्रहरूमा लामो समयसम्म बाहिरी प्रयोगको बेला यो खिया वा जामको खतरा हुँदैन। अत्यधिक संक्षारक वातावरण को लागी, ईन्जिनियरहरु लाई अनुकूलित विरोधी जंग समाधान को लागी परामर्श गर्न सकिन्छ।
