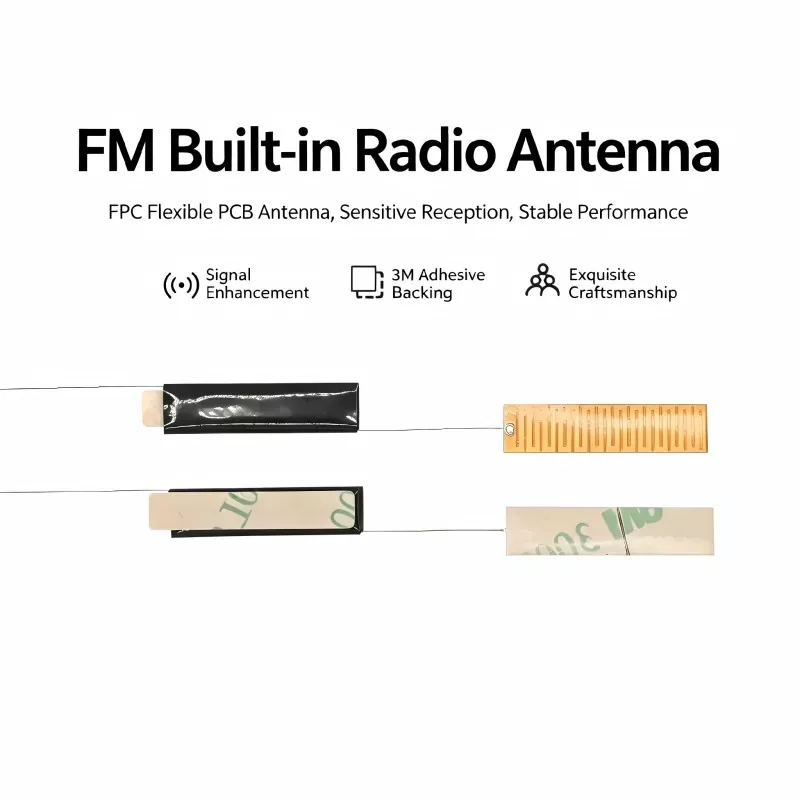

Qianmuको विकास गर्दछबिल्ट-इन एफएम रेडियो एन्टेनाकम्प्याक्ट इलेक्ट्रोनिक उत्पादनहरूमा भरपर्दो एफएम रिसेप्शन चाहिने निर्माताहरूका लागि। व्यावहारिक एकीकरण आवश्यकताहरू वरिपरि डिजाइन गरिएको, यो आन्तरिक एन्टेना समाधानले अडियो उपकरणहरूलाई स्थिर रेडियो प्रदर्शन प्राप्त गर्न मद्दत गर्न सक्छ जबकि स्थापना स्थान बचत गर्दै र सफा बाहिरी डिजाइन कायम राख्छ।
धेरै अटोमोटिभ अडियो प्रणालीहरू, पोर्टेबल रेडियोहरू, ब्लुटुथ स्पिकरहरू, स्मार्ट अडियो उत्पादनहरू, र उपभोक्ता इलेक्ट्रोनिक्सहरूमा एफएम रेडियो महत्त्वपूर्ण विशेषता हो। यद्यपि, कम्प्याक्ट उपकरणमा एफएम रिसेप्शन थप्नको लागि रिसिभरमा एन्टेना जडान गर्नु भन्दा बढी आवश्यक छ। एन्टेना आयामहरू, फेराइट सामग्री, कुण्डल घुमाउरो, स्थापना स्थान, केबल मार्ग, र वरपरका इलेक्ट्रोनिक कम्पोनेन्टहरू सबैले स्वागत गुणस्तरलाई असर गर्न सक्छ। बिल्ट-इन एफएम रेडियो एन्टेनाले निर्माताहरूलाई परम्परागत बाह्य एन्टेनाहरूको कम्प्याक्ट विकल्प प्रदान गर्दछ। यस लेखले यसको कार्य सिद्धान्त, डिजाइन फाइदाहरू, अनुप्रयोग मूल्य, मुख्य खरिद विचारहरू, र व्यावहारिक एकीकरण विधिहरू बताउँछ।
सामग्रीको तालिका
बिल्ट-इन एफएम एन्टेना बारे निर्माताहरूलाई के थाहा हुनुपर्छ?
कसरी निर्मित एफएम रेडियो एन्टेना डिजाइन गरिएको छ?
किन आन्तरिक एन्टेना डिजाइन फरक छ?
कुन उत्पादनहरूले बिल्ट-इन एफएम एन्टेना प्रयोग गर्न सक्छ?
कुन कारकहरूले एफएम रिसेप्शन प्रदर्शनलाई असर गर्छ?
कुन विनिर्देशहरू खरीददारहरूले तुलना गर्नुपर्छ?
कसरी इन्जिनियरहरूले एन्टेनालाई उत्पादनमा एकीकृत गर्न सक्छन्?
तपाईंले एफएम एन्टेना आपूर्तिकर्तामा के खोज्नुपर्छ?
बिल्ट-इन एफएम रेडियो एन्टेना FAQ
के तपाईंको उत्पादनको लागि निर्मित एफएम रेडियो एन्टेना सही छ?
बिल्ट-इन एफएम एन्टेना बारे निर्माताहरूलाई के थाहा हुनुपर्छ?
एक निर्मित FM एन्टेना एक पारंपरिक बाह्य टेलिस्कोपिक एन्टेना आवश्यक बिना FM प्रसारण संकेतहरू क्याप्चर गर्न डिजाइन गरिएको आन्तरिक प्राप्त गर्ने कम्पोनेन्ट हो। यो उत्पादन आवास भित्र स्थापित छ र नेतृत्व, पिन, वा अन्य विद्युतीय इन्टरफेस मार्फत FM रिसीभर सर्किटमा जडान गरिएको छ।
धेरै व्यावसायिक उत्पादनहरूको लागि, आन्तरिक स्थापनाले RF कार्यक्षमता र औद्योगिक डिजाइन बीचको महत्त्वपूर्ण सन्तुलन प्रदान गर्दछ। एन्टेनालाई घेरा बाहिर विस्तार गर्न अनुमति दिनुको सट्टा, निर्माताहरूले उपलब्ध ठाउँ भित्र प्राप्त कम्पोनेन्ट राख्न सक्छन्।
फेराइट-कोर निर्माण सामान्यतया कम्प्याक्ट एफएम प्राप्त अनुप्रयोगहरूको लागि प्रयोग गरिन्छ। फेराइट सामग्रीले कुण्डलको वरिपरि चुम्बकीय प्रवाहलाई केन्द्रित गर्न मद्दत गर्दछ, जबकि घाउ कन्डक्टरले विद्युत चुम्बकीय ऊर्जालाई विद्युतीय संकेतमा रूपान्तरण गर्दछ जुन प्राप्त सर्किटद्वारा प्रशोधन गर्न सकिन्छ।
त्यसकारण एन्टेना पृथक सहायकको सट्टा समग्र RF प्रणालीको अंश बन्छ। यसको कार्यसम्पादन यसको आफ्नै विद्युतीय विशेषताहरू र यसले सञ्चालन गर्ने वातावरणमा निर्भर गर्दछ।
कसरी निर्मित एफएम रेडियो एन्टेना डिजाइन गरिएको छ?
आन्तरिक FM एन्टेनाको डिजाइन सामान्यतया लक्षित फ्रिक्वेन्सी दायरा र उपलब्ध स्थापना स्थानबाट सुरु हुन्छ। इन्जिनियरहरूले त्यसपछि उपयुक्त फेराइट आयामहरू, घुमाउरो संरचना, तार विनिर्देशहरू, जडान विधि, र मेकानिकल कन्फिगरेसनहरू निर्धारण गर्छन्।
फेराइट कोर
फेराइट कोर चुम्बकीय प्राप्त संरचना को एक महत्वपूर्ण भाग हो। यसको भौतिक विशेषताहरू र भौतिक आयामहरूले प्रभाव पार्छ कि एन्टेनाले वरपरको विद्युत चुम्बकीय क्षेत्रसँग कसरी प्रभावकारी रूपमा अन्तरक्रिया गर्छ।
सटीक कुंडल
तामाको तार परिभाषित विद्युतीय आवश्यकताहरू अनुसार फेराइट कोर वरिपरि घाउ छ। घुमाउरो स्थिरता महत्त्वपूर्ण छ किनभने भिन्नताहरूले व्यक्तिगत एन्टेना एकाइहरूको विद्युतीय विशेषताहरूलाई असर गर्न सक्छ।
जडान संरचना
होस्ट यन्त्रमा निर्भर गर्दै, एन्टेनाले विभिन्न केबल, पिन वा कनेक्टर कन्फिगरेसनहरू प्रयोग गर्न सक्छ। एक उपयुक्त जडान संरचनाले विधानसभालाई सरल बनाउँछ र ग्राहकको PCB मा अनावश्यक परिमार्जनहरू कम गर्दछ।
मेकानिकल कन्फिगरेसन
प्रारम्भिक डिजाइन चरणमा आयामहरू विचार गर्नुपर्छ। विद्युतीय रूपमा राम्रो प्रदर्शन गर्ने एन्टेना अझै पनि अनुपयुक्त हुन सक्छ यदि यो इच्छित घेरा भित्र फिट हुन सक्दैन वा अन्य कम्पोनेन्टहरूमा हस्तक्षेप गर्दछ।
किन आन्तरिक एन्टेना डिजाइन फरक छ?
थप प्रकार्यहरू समावेश गर्दा आधुनिक इलेक्ट्रोनिक उपकरणहरू साना हुँदैछन्। यसले RF कम्पोनेन्टहरूका लागि चुनौतीपूर्ण वातावरण सिर्जना गर्छ किनभने बहुमूल्य आन्तरिक ठाउँ ब्याट्रीहरू, PCBs, स्पिकरहरू, प्रोसेसरहरू, पावर सर्किटहरू, र मेकानिकल संरचनाहरूद्वारा साझा गरिन्छ।
राम्रोसँग डिजाइन गरिएको आन्तरिक एन्टेनाले धेरै व्यावहारिक फाइदाहरू प्रदान गर्न सक्छ:
- अन्तरिक्ष अनुकूलन:एन्टेना बाहिरी माउन्टिङ स्पेसको आवश्यकता भन्दा सट्टा उत्पादन भित्र स्थापित छ।
- सुधारिएको उत्पादन उपस्थिति:दैनिक सञ्चालनका लागि लामो टेलिस्कोपिक एन्टेना आवश्यक पर्दैन।
- मेकानिकल सुरक्षा:आन्तरिक प्लेसमेन्टले आकस्मिक झुकाउने वा शारीरिक प्रभावको जोखिम कम गर्दछ।
- लचिलो एकीकरण:अनुकूलित आयामहरूले विभिन्न घेरा लेआउटहरू समायोजन गर्न सक्छ।
- निरन्तर सभा:एक परिभाषित आन्तरिक माउन्टिंग स्थिति मानकीकृत उत्पादन समर्थन गर्न सक्छ।
- आवेदन बहुमुखी प्रतिभा:एउटै आधारभूत एन्टेना अवधारणा विभिन्न इलेक्ट्रोनिक उत्पादनहरूमा अनुकूलित गर्न सकिन्छ।
यी फाइदाहरू विशेष गरी कम्प्याक्ट हाउसिङमा आधुनिक वायरलेस र डिजिटल प्रकार्यहरूसँग एफएम रेडियो संयोजन गर्न चाहने निर्माताहरूका लागि सान्दर्भिक छन्।
कुन उत्पादनहरूले बिल्ट-इन एफएम एन्टेना प्रयोग गर्न सक्छ?
अनुप्रयोग दायरा परम्परागत स्ट्यान्डअलोन रेडियोहरू भन्दा फराकिलो छ। जबसम्म इलेक्ट्रोनिक प्रणालीले FM प्राप्त गर्ने प्रकार्य समावेश गर्दछ र उपयुक्त स्थापना वातावरण प्रदान गर्दछ, आन्तरिक एन्टेनालाई विचार गर्न सकिन्छ।
| आवेदन | सामान्य आवश्यकता | आन्तरिक एन्टेना लाभ |
|---|---|---|
| कार अडियो | कम्प्याक्ट नियन्त्रण इकाईमा स्थिर एफएम रिसेप्शन | लुकाइएको स्थापना |
| ब्लुटुथ स्पिकरहरू | FM प्रकार्य वायरलेस अडियो संग संयुक्त | अन्तरिक्ष-कुशल डिजाइन |
| पोर्टेबल रेडियोहरू | कम्प्याक्ट आवास र पोर्टेबल सञ्चालन | कम बाह्य घटक |
| अलार्म घडीहरू | एकीकृत एफएम रेडियो समारोह | सफा उत्पादन उपस्थिति |
| स्मार्ट अडियो उपकरण | एउटै घेरा भित्र धेरै प्रकार्यहरू | लचिलो आन्तरिक नियुक्ति |
| विशेष प्राप्तकर्ताहरू | अनुप्रयोग-विशिष्ट आरएफ एकीकरण | अनुकूलन कन्फिगरेसन |
कुन कारकहरूले एफएम रिसेप्शन प्रदर्शनलाई असर गर्छ?
सही नाममात्र आवृत्ति संग एन्टेना छनोट मात्र पहिलो चरण हो। वास्तविक-विश्व प्रदर्शन धेरै अतिरिक्त कारकहरूद्वारा प्रभावित हुन सक्छ।
1. स्थापना स्थान
एन्टेनाले RF सिग्नल प्रभावकारी रूपमा प्राप्त गर्न सक्ने ठाउँमा राखिएको हुनुपर्छ। यसलाई ठूला प्रवाहकीय कम्पोनेन्टहरू वा उच्च-शोर सर्किटहरूको छेउमा स्थापना गर्दा व्यावहारिक प्रदर्शन कम हुन सक्छ।
2. PCB लेआउट
PCB ले एन्टेनाको विद्युत चुम्बकीय वातावरणलाई प्रभाव पार्न सक्छ। इन्जिनियरहरूले एन्टेना र प्रोसेसरहरू बीचको दूरी, पावर आपूर्तिहरू स्विच गर्ने, उच्च-गति इन्टरफेसहरू, र अन्य सम्भावित हस्तक्षेप स्रोतहरू बीचको दूरीलाई विचार गर्नुपर्छ।
3. संलग्न सामग्री
प्लास्टिक र गैर प्रवाहकीय आवासहरूले सामान्यतया धातुको घेराबाट फरक RF वातावरण प्रदान गर्दछ। यसकारण अन्तिम आवासलाई प्रोटोटाइप परीक्षणमा समावेश गरिनुपर्छ।
4. केबल रूटिङ
एन्टेना लीडलाई सावधानीपूर्वक रूट गर्नुपर्छ र विद्युतीय आवाजको अनावश्यक स्रोतहरूबाट टाढा राख्नुपर्छ। लगातार केबल राउटिङले पनि दोहोर्याउन मिल्ने उत्पादन प्रदर्शन कायम राख्न मद्दत गर्न सक्छ।
5. प्राप्तकर्ता संवेदनशीलता
एक एन्टेना प्राप्त सर्किट मा प्रत्येक सीमा को लागी क्षतिपूर्ति गर्न सक्दैन। एन्टेना विशेषताहरू र रिसीभर प्रदर्शन उत्पादन विकास समयमा सँगै मूल्याङ्कन गर्नुपर्छ।
कुन विनिर्देशहरू खरीददारहरूले तुलना गर्नुपर्छ?
FM एन्टेना सोर्सिङ गर्दा, खरिद टोलीहरूले उद्धरणहरू अनुरोध गर्नु अघि प्राविधिक विशिष्टता पाना सिर्जना गर्नुपर्छ। यसले आपूर्तिकर्ता तुलनालाई थप अर्थपूर्ण बनाउँछ र मूल्यको आधारमा मात्र कम्पोनेन्ट चयन गर्ने जोखिम कम गर्छ।
| निर्दिष्टीकरण | सिफारिस गरिएको मूल्यांकन | खरिदको महत्व |
|---|---|---|
| आवृत्ति दायरा | आवश्यक FM ब्यान्ड संग अनुकूलता पुष्टि गर्नुहोस् | अत्यावश्यक |
| फेराइट सामग्री | सामग्री र स्थिरता मूल्याङ्कन गर्नुहोस् | उच्च |
| कुण्डल घुमाउने | घुमाउरो सटीकता र दोहोर्याउने योग्यता जाँच गर्नुहोस् | उच्च |
| आयामहरू | उपलब्ध आन्तरिक ठाउँ मिलाउनुहोस् | अत्यावश्यक |
| नेतृत्व लम्बाइ | पीसीबी र विधानसभा आवश्यकताहरू पुष्टि गर्नुहोस् | मध्यम |
| कनेक्टर | बिजुली र मेकानिकल अनुकूलता प्रमाणित गर्नुहोस् | उच्च |
| तापमान दायरा | सञ्चालन वातावरण मिलाउनुहोस् | मध्यम देखि उच्च |
| अनुकूलन | निर्धारण गर्नुहोस् कि OEM निर्दिष्टीकरणहरू समर्थित छन् | उच्च |
भोल्युम उत्पादनको लागि, खरीददारहरूले नमूना अनुमोदन प्रक्रियाहरू, आगमन निरीक्षण, उत्पादन स्थिरता, प्याकेजिङ्ग, नेतृत्व समय, र प्राविधिक समर्थनलाई पनि विचार गर्नुपर्छ।
कसरी इन्जिनियरहरूले एन्टेनालाई उत्पादनमा एकीकृत गर्न सक्छन्?
एउटा सफल एन्टेना एकीकरण प्रक्रिया अन्तिम घेरा जम्मा हुनु अघि सुरु हुनुपर्छ। एन्टेना आपूर्तिकर्ता, PCB इन्जिनियर, मेकानिकल इन्जिनियर र उत्पादन निर्माता बीचको प्रारम्भिक समन्वयले महँगो पुन: डिजाइन रोक्न सक्छ।
- RF आवश्यकता परिभाषित गर्नुहोस्:लक्ष्य एफएम फ्रिक्वेन्सी दायरा र रिसीभर वास्तुकला स्थापना गर्नुहोस्।
- रिजर्भ स्थापना स्थान:मेकानिकल लेआउट पूरा गर्नु अघि एन्टेना स्थान पहिचान गर्नुहोस्।
- रेखाचित्रहरू प्रदान गर्नुहोस्:एन्टेना निर्मातासँग उपलब्ध आयाम र जडान आवश्यकताहरू साझेदारी गर्नुहोस्।
- नमूनाहरू विकास गर्नुहोस्:इच्छित उत्पादनमा अनुकूलित एन्टेना प्रोटोटाइपहरू मूल्याङ्कन गर्नुहोस्।
- पूर्ण विधानसभा परीक्षण:यथार्थपरक सञ्चालन अवस्था अन्तर्गत स्वागत मापन।
- उत्पादन विशिष्टतालाई अन्तिम रूप दिनुहोस्:लक आयामहरू, घुमाउरो प्यारामिटरहरू, केबलहरू, कनेक्टरहरू, र निरीक्षण मापदण्ड।
प्रोटोटाइप परीक्षण विशेष गरी महत्त्वपूर्ण छ किनकी उत्पादन बाहिर मापन गरिएको एन्टेना प्रदर्शन अन्तिम आवास भित्र एन्टेना स्थापना पछि प्रदर्शन प्रतिनिधित्व नहुन सक्छ।
तपाईंले एफएम एन्टेना आपूर्तिकर्तामा के खोज्नुपर्छ?
एक उपयुक्त आपूर्तिकर्ता एक सूची घटक भन्दा बढी प्रदान गर्न सक्षम हुनुपर्छ। OEM र ODM परियोजनाहरूको लागि, प्राविधिक सञ्चार र अनुकूलन क्षमता आधारभूत एन्टेना विशिष्टताको रूपमा समान रूपमा महत्त्वपूर्ण हुन सक्छ।
चीन एन्टेना निर्माता वा आपूर्तिकर्ता मूल्याङ्कन गर्दा, निम्नलाई विचार गर्नुहोस्:
- एफएम र अन्य आरएफ एन्टेना कम्पोनेन्टहरू उत्पादन गर्ने अनुभव लिनुहोस्।
- फेराइट कोर आयामहरू र घुमाउरो संरचनाहरू अनुकूलित गर्ने क्षमता।
- कुण्डल घुमाउरो र घटक विधानसभा को स्थिर नियन्त्रण।
- केबल, पिन, र कनेक्टरहरू अनुकूलन गर्न क्षमता।
- ठूलो उत्पादन अघि नमूना विकास।
- प्राविधिक रेखाचित्र र उत्पादन विशिष्टताहरू खाली गर्नुहोस्।
- उत्पादन ब्याचहरूको लागि गुणस्तर निरीक्षण प्रक्रियाहरू।
- उत्पादन विकास समयमा उत्तरदायी संचार।
Qianmu विभिन्न इलेक्ट्रोनिक अनुप्रयोगहरूको लागि एन्टेना विकास र निर्माणमा केन्द्रित छ। यसको अनुकूलित दृष्टिकोणले ग्राहकहरूलाई उत्पादन समाधानलाई अन्तिम रूप दिनु अघि फ्रिक्वेन्सी आवश्यकताहरू, स्थापना आयामहरू, जडान विधिहरू, र अन्य परियोजना-विशेष प्यारामिटरहरू छलफल गर्न अनुमति दिन्छ।
बिल्ट-इन एफएम रेडियो एन्टेना FAQ
के बिल्ट-इन एफएम रेडियो एन्टेनाले बाह्य टेलिस्कोपिक एन्टेनालाई प्रतिस्थापन गर्न सक्छ?
धेरै कम्प्याक्ट इलेक्ट्रोनिक उत्पादनहरूको लागि, परम्परागत टेलिस्कोपिक एन्टेनाको सट्टा आन्तरिक एन्टेना प्रयोग गर्न सकिन्छ। यद्यपि, अन्तिम छनौट रिसीभर डिजाइन, उत्पादन संरचना, उपलब्ध स्थापना ठाउँ, र आवश्यक रिसेप्शन प्रदर्शनमा निर्भर गर्दछ।
कुन FM आवृत्ति दायरा सामान्यतया समर्थित छ?
धेरै व्यावसायिक एफएम रेडियो अनुप्रयोगहरू 88-108 मेगाहर्ट्ज दायरा भित्र काम गर्छन्। सही एन्टेना डिजाइन आवश्यक फ्रिक्वेन्सी दायरा र प्राप्त सर्किटसँग मिल्नुपर्छ।
के एन्टेना सानो घेराको लागि अनुकूलित गर्न सकिन्छ?
हो। अनुकूलनले फेराइट आयामहरू, कुंडल संरचना, नेतृत्व लम्बाइ, टर्मिनल कन्फिगरेसन, र अन्य मेकानिकल आवश्यकताहरूलाई सम्बोधन गर्न सक्छ। स्थापना स्थान अत्यधिक प्रतिबन्धित हुँदा प्रोटोटाइप परीक्षण सिफारिस गरिन्छ।
के एन्टेना प्लेसमेन्टले रेडियो रिसेप्शनलाई असर गर्छ?
हो। नियुक्तिले महत्त्वपूर्ण प्रभाव पार्न सक्छ। नजिकैका धातुका कम्पोनेन्टहरू, पावर सर्किटहरू, प्रोसेसरहरू, PCB ट्रेसहरू, ब्याट्रीहरू, र केबलहरूले एन्टेना वरपरको विद्युत चुम्बकीय वातावरण परिवर्तन गर्न सक्छन्।
समाप्त उत्पादन भित्र एन्टेना परीक्षण गर्नुपर्छ?
हो। वास्तविक एन्क्लोजर भित्र एन्टेनाको परीक्षणले एन्टेनालाई स्वतन्त्र कम्पोनेन्टको रूपमा परीक्षण गर्नु भन्दा अन्तिम रिसेप्शन कार्यसम्पादनको बारेमा थप यथार्थपरक जानकारी प्रदान गर्दछ।
मानक मोडेलको सट्टा अनुकूलित एन्टेना किन छनौट गर्ने?
एक अनुकूलित मोडेल विशिष्ट आयामहरू, रिसीभर इन्टरफेस, स्थापना स्थान, र उत्पादनको मेकानिकल अवरोधहरू वरिपरि डिजाइन गर्न सकिन्छ। यसले एकीकरणलाई सजिलो बनाउन र संरचनात्मक परिमार्जनको आवश्यकतालाई कम गर्न सक्छ।
के तपाईंको उत्पादनको लागि निर्मित एफएम रेडियो एन्टेना सही छ?
आधुनिक इलेक्ट्रोनिक उत्पादनहरूका लागि जहाँ ठाउँ, उपस्थिति, विश्वसनीयता, र RF कार्यक्षमता एकसाथ रहनुपर्छ, एक निर्मित एन्टेनाले परम्परागत बाह्य डिजाइनहरूको व्यावहारिक विकल्प प्रदान गर्न सक्छ। यसको सफलता फेराइट चयन, कुण्डल घुमाउरो, आवृत्ति आवश्यकताहरू, PCB डिजाइन, स्थापना स्थिति, घेरा संरचना, र अन्तिम उत्पादन परीक्षण सहित पूर्ण ईन्जिनियरिङ् प्रक्रिया मा निर्भर गर्दछ।
Qianmu ले अडियो उपकरणहरू, अटोमोटिभ इलेक्ट्रोनिक्स, पोर्टेबल रेडियो, ब्लुटुथ स्पिकरहरू, र अन्य FM-सक्षम यन्त्रहरू विकास गर्ने निर्माताहरूलाई अनुकूलित निर्मित FM रेडियो एन्टेना समाधानहरू प्रदान गर्दछ। यदि तपाइँसँग एक विशिष्ट आवृत्ति दायरा, संलग्न आकार, केबल आवश्यकता, वा रिसीभर इन्टरफेस छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाइँको परियोजना बारे छलफल गर्न र तपाइँको उत्पादन आवश्यकताहरु मा फिट हुने एन्टेना कन्फिगरेसन को विकास गर्न को लागी।
