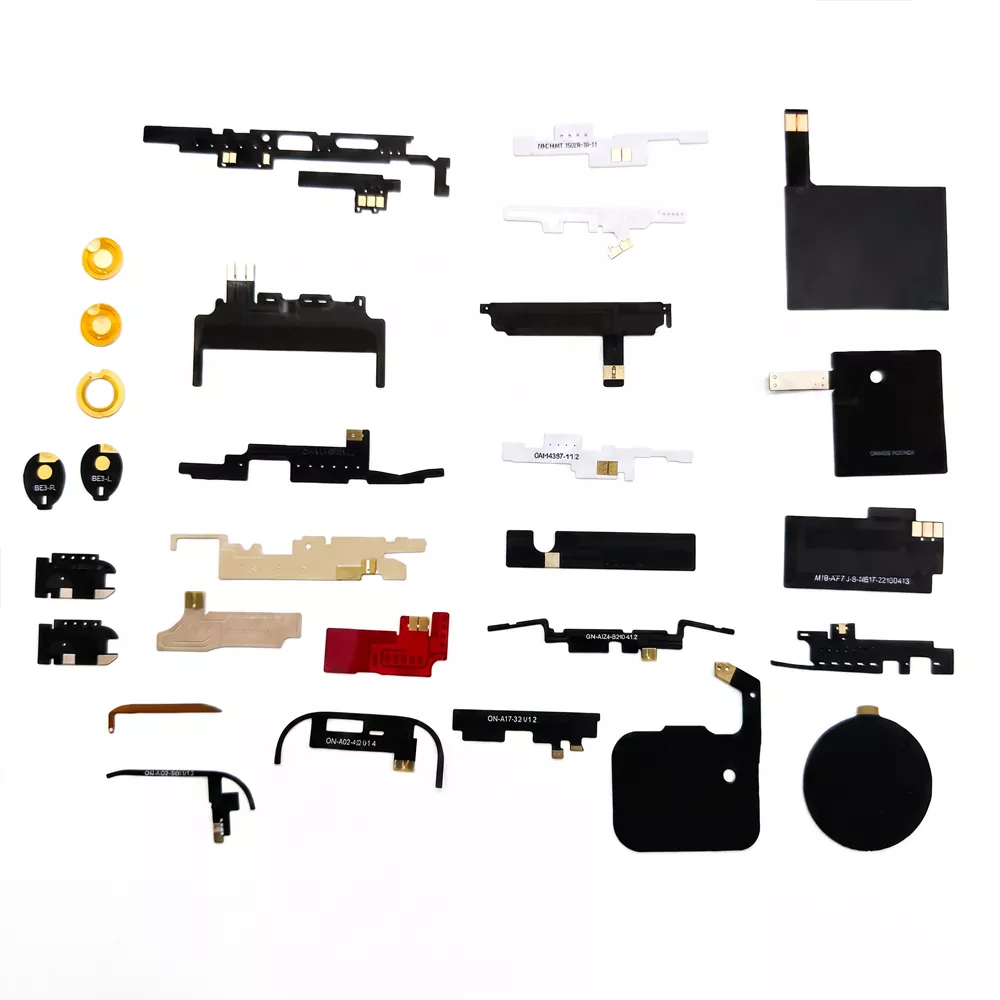

लचिलो मुद्रित सर्किट एन्टेना (FPC)

FPC एन्टेना के हो?

एक FPC एन्टेना, वा लचिलो मुद्रित सर्किट एन्टेना (FPC), लचिलो PI र PET फिल्महरू यसको सब्सट्रेटको रूपमा प्रयोग गर्दछ र एन्टेना सर्किटहरू सिर्जना गर्न नक्काशी र मुद्रण द्वारा निर्मित हुन्छ। यसले हल्का, पातलो, लचिलो र झुकाउन मिल्ने विशेषताहरू राख्छ, जसले यसलाई घुमाउरो सतहहरूसँग मिलाउन अनुमति दिन्छ। यसको मोटाई 0.03 देखि 0.2 मिमी सम्म हुन्छ, र यसको वजन 1 ग्राम भन्दा कम छ। एन्टेनाले वायरलेस सिग्नलहरू प्रसारण र प्राप्त गर्न सक्छ र WiFi, ब्लुटुथ, GPS, 4G/5G, GNSS, NB-IoT, र LoRa लगायत प्रोटोकलहरूसँग उपयुक्त छ, 2.4 GHz, 5 GHz, र 5.8 GHz फ्रिक्वेन्सी ब्यान्डहरू कभर गर्दछ। Qianmu कम्युनिकेसन्स एक पेशेवर FPC एन्टेना निर्माता हो जसको वर्षौंको गहिरो उद्योग अनुभव छ। हामीसँग तीनवटा माइक्रोवेभ एनेकोइक चेम्बरहरू छन् र दस भन्दा बढी समर्पित R&D कर्मचारीहरू छन्, जसले हामीलाई एन्टेना समाधान डिजाइनदेखि ठूलो उत्पादनसम्म एक-स्टप सेवाहरू प्रदान गर्न सक्षम पार्छ।

कुञ्जी बिक्री बिन्दु

अल्ट्रा-पातलो र लचिलो, खाली ठाउँमा।

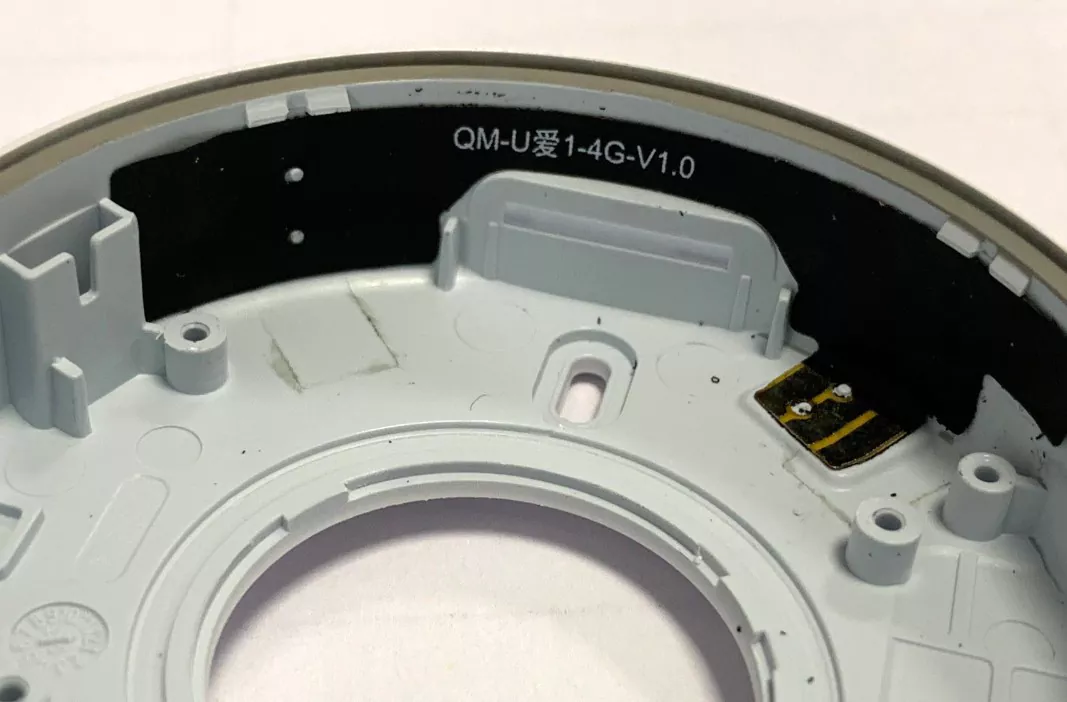

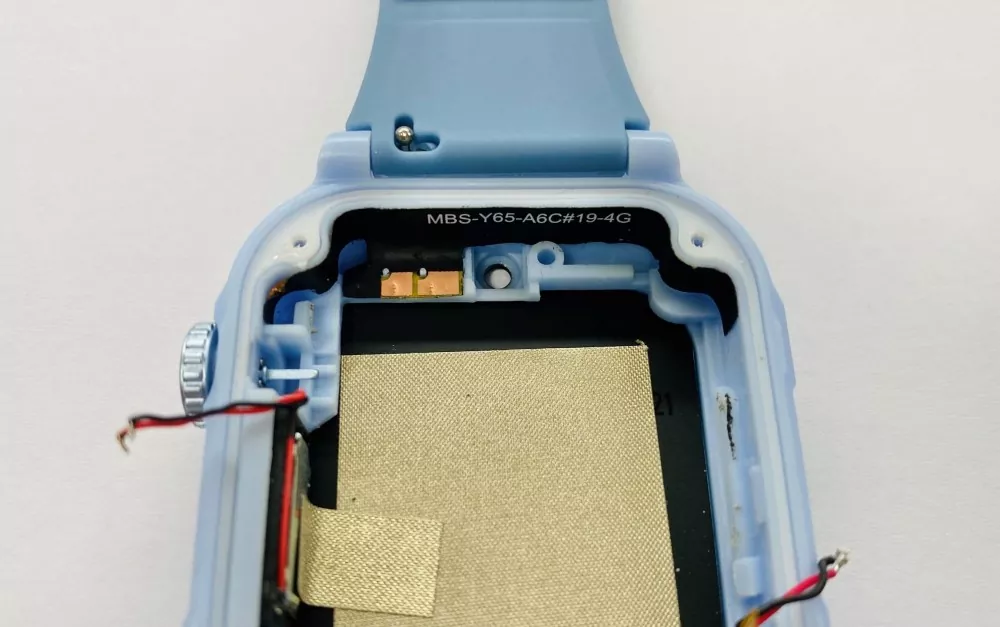

फ्लेक्सिबल प्रिन्टेड सर्किट एन्टेना (FPC) को मोटाई ०.०३–०.२ एमएम मात्र हुन्छ र यसलाई मनमानी ढंगले झुकाउन वा फोल्ड गर्न सकिन्छ। यसलाई विभिन्न जटिल संरचनात्मक डिजाइनहरूमा पूर्ण रूपमा अनुकूलन गर्दै यन्त्र भित्रको गुहाको भित्री पर्खालमा ९०° झुकाउन सकिन्छ। यन्त्रको आवरणले सजिलैसँग FPC बन्न सक्छ वा सतहलाई सपाट बनाउन सक्छ।

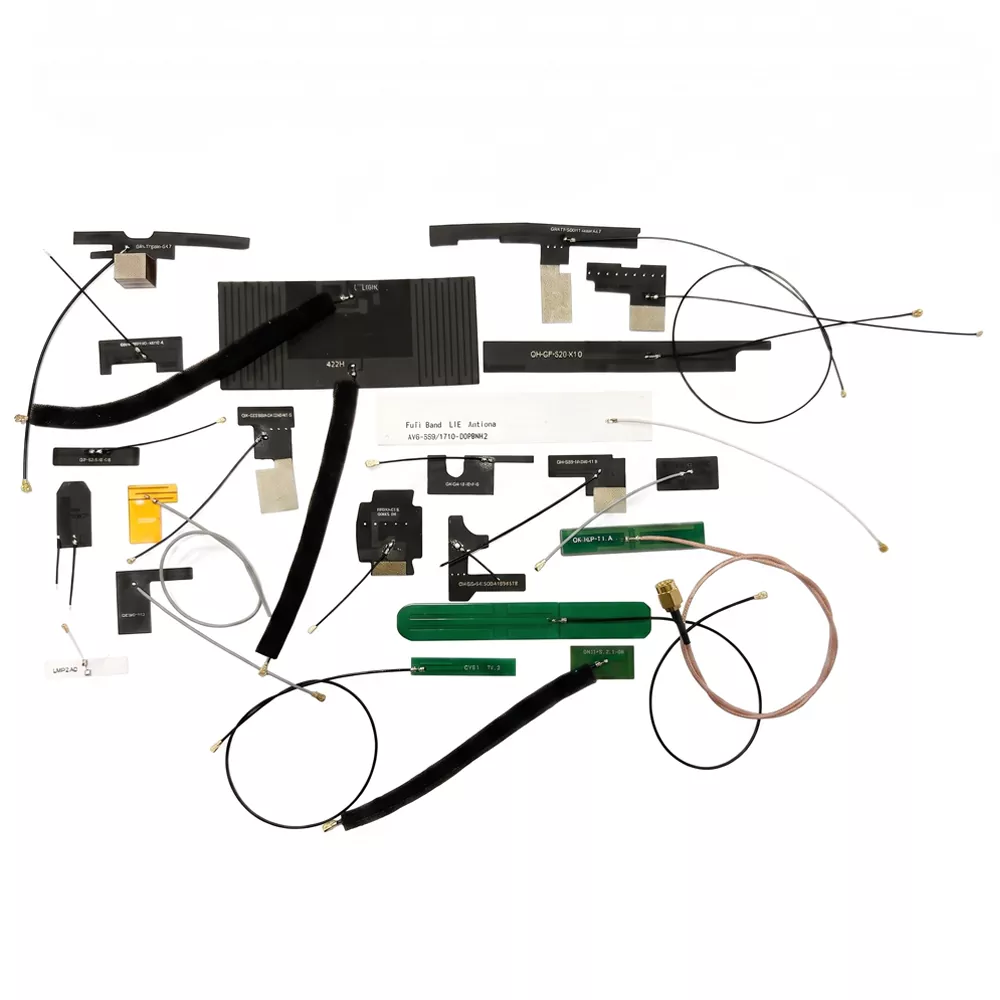

बहु-ब्यान्ड वाइडब्यान्ड कभरेज

4G/5G, फुल-ब्यान्ड वाइफाइ, ब्लुटुथ, GPS/GNSS, LoRa, र NFC सहित बहु संचार प्रोटोकलहरूलाई समर्थन गर्दछ। एकल-चिप FPC एन्टेनाले 700 MHz देखि 2700 MHz सम्मको फ्रिक्वेन्सी ब्यान्डहरू कभर गर्न सक्छ — वा अझ फराकिलो। बहु-मोड र बहु-मोड उपकरणको सञ्चार आवश्यकताहरू पूरा गर्न।

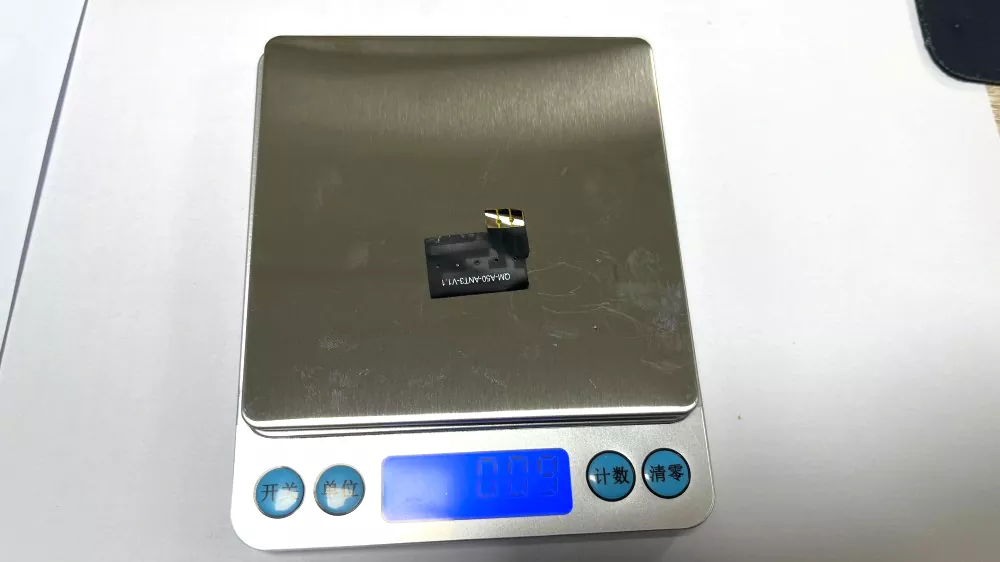

हल्का डिजाइन

FPC एन्टेनाको तौल १ ग्राम भन्दा कम हुन्छ। परम्परागत धातु एन्टेना भन्दा ५०% भन्दा बढी हल्का हुन्छ। पहिरन मिल्ने यन्त्रहरू र ड्रोनहरू जस्ता तौल-संवेदनशील उत्पादनहरूका लागि, FPC एन्टेनाहरू उत्तम विकल्प हुन्।

बक्स बाहिर प्रयोग गर्न को लागी तयार छ, भेला गर्न सजिलो।

2 मिनेटमा द्रुत पिल-र-स्टिक एसेम्बलीको लागि मानक 3M 300LSE टाँस्ने ब्याकिङ सुविधाहरू। IPEX, U.FL, MHF4, र अन्य कनेक्टर विकल्पहरूसँग उपलब्ध छ।

एन्टेना स्थापनाको लागि महत्त्वपूर्ण नोटहरू

1. धातु सतहहरु देखि टाढा राख्नुहोस्

एन्टेना सीधा धातु सतहहरूमा वा नजिकै स्थापना नगर्नुहोस्, किनकि यसले प्रतिबाधा मिलानलाई असर गर्न सक्छ, विकिरण ढाँचा परिवर्तन गर्न सक्छ, र समग्र एन्टेना दक्षता घटाउन सक्छ।

2. अत्यधिक झुकावबाट बच्नुहोस्

स्थापनाको क्रममा एन्टेनालाई ओभर बेन्ड वा फोल्ड नगर्नुहोस्, किनकि अत्यधिक विकृतिले आन्तरिक कन्डक्टरलाई हानि पुर्‍याउन सक्छ र RF कार्यसम्पादनलाई नकारात्मक रूपमा असर गर्न सक्छ।

3. सुरक्षित स्थापना सुनिश्चित गर्नुहोस्

विकिरण कार्यसम्पादन र संकेत स्थिरतालाई असर गर्न सक्ने विकृतिलाई रोक्न स्थापनाको क्रममा एन्टेनालाई दृढ र समान रूपमा ठीक गर्नुहोस्।

4. एन्टेना वरिपरि पर्याप्त क्लियरेन्स कायम राख्नुहोस्

एन्टेनाको माथि र दुबै छेउमा कम्तिमा 5 मिमी क्लियरेन्स राख्नुहोस्। इष्टतम कार्यसम्पादन सुनिश्चित गर्नका लागि एन्टेनाको छेउमा धातुका कम्पोनेन्टहरू, उच्च-गतिको सिग्नल ट्रेसहरू वा ठूला तामाका क्षेत्रहरू राख्न नदिनुहोस्।

5. विधानसभा को समयमा हेरचाह संग ह्यान्डल

यद्यपि एन्टेनाले लचिलो संरचना देखाउँछ, FPC सामग्रीमा सीमित मेकानिकल बल छ। स्थापना र एसेम्बलीको समयमा अत्यधिक तान्न, घुमाउने, वा प्रभावबाट बच्नुहोस्।

6. सुख्खा वातावरणमा भण्डार गर्नुहोस्

उच्च-तापमान वा उच्च आर्द्रता वातावरणमा एन्टेना भण्डारण नगर्नुहोस्। स्थिर विद्युतीय प्रदर्शन र दीर्घकालीन विश्वसनीयता कायम राख्न उत्पादनलाई सुक्खा राख्नुहोस्।

गुणस्तर नियन्त्रण र परीक्षण

Qianmu संचार कच्चा माल निरीक्षण, उत्पादन निगरानी, ​​र समाप्त उत्पादन परीक्षण कभर, सम्पूर्ण निर्माण प्रक्रिया भर सख्त गुणस्तर व्यवस्थापन लागू गर्दछ।

आगमन सामग्री निरीक्षण

FPC सब्सट्रेटहरू, कपर फोइलहरू, टाँसेरहरू, र कनेक्टरहरू सहित सबै आगमन सामग्रीहरू, विश्वसनीयता र स्थिरता सुनिश्चित गर्न कडा गुणस्तर निरीक्षण गरिन्छ।

AOI अप्टिकल निरीक्षण

स्वचालित अप्टिकल इन्स्पेक्शन (AOI) एन्टेना सर्किट राउटिङ सटीकता, सोल्डर संयुक्त गुणस्तर, र उत्पादन दोषहरू रोक्न उत्पादन उपस्थिति प्रमाणित गर्न प्रयोग गरिन्छ।

आरएफ प्रदर्शन परीक्षण

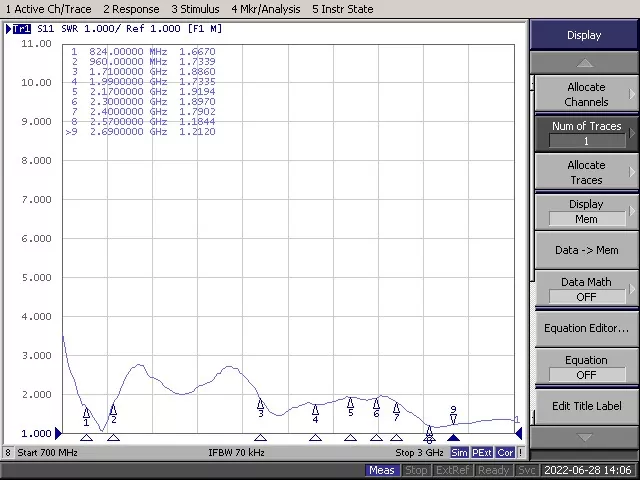

भोल्टेज स्ट्यान्डिङ वेभ अनुपात (VSWR), लाभ, र विकिरण ढाँचा सहित प्रमुख RF प्यारामिटरहरू, एन्टेना कार्यसम्पादन आवश्यकताहरू पूरा गर्न सुनिश्चित गर्न पेशेवर डार्करूम वातावरणमा परीक्षण गरिन्छ।

वातावरणीय विश्वसनीयता परीक्षण

एन्टेनाहरूले उच्च र कम तापमान साइकल चलाउने परीक्षणहरू, आर्द्रता परीक्षणहरू, झुकाउने जीवन परीक्षणहरू, र अन्य वातावरणीय मूल्याङ्कनहरू सहित विभिन्न विश्वसनीयता परीक्षणहरू पार गर्छन्।

ब्याच स्थिरता व्यवस्थापन

कडा उत्पादन नियन्त्रणले प्रत्येक उत्पादन ब्याचमा लगातार प्रदर्शन र स्थिर गुणस्तर सुनिश्चित गर्दछ।

व्यावसायिक एन्टेना निर्माण अनुभव

दुई दशक भन्दा बढीको लागि, Qianmu संचार टर्मिनल एन्टेना उद्योग को लागी समर्पित छ, R&D, उत्पादन, र ताररहित संचार टर्मिनल एन्टेना को बिक्री मा केन्द्रित छ। हाम्रा उत्पादनहरू स्मार्टफोनहरू, ट्याब्लेटहरू, मोबाइल भुक्तानी प्रणालीहरू, ड्रोनहरू, वायरलेस चार्जिङ उपकरणहरू, अटोमोबाइलहरू, बेस स्टेशनहरू, र पहिरन योग्य यन्त्रहरू लगायत मोबाइल सञ्चार उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

FPC एन्टेना कसरी छनौट गर्ने

1. सञ्चालन आवृत्ति पुष्टि गर्नुहोस्

4G/LTE, 5G, Wi-Fi, ब्लुटुथ, GNSS, LoRa, वा NFC जस्ता तपाईंको यन्त्रलाई आवश्यक पर्ने ताररहित प्रविधिहरू पहिचान गर्नुहोस्। सबै आवश्यक फ्रिक्वेन्सी ब्यान्डहरूलाई समर्थन गर्ने एन्टेना चयन गर्नुहोस्।

२. उपलब्ध स्थापना ठाउँको मूल्याङ्कन गर्नुहोस्

लम्बाइ, चौडाइ, र स्थापना स्थिति सहित, उपकरण भित्र उपलब्ध ठाउँ मापन गर्नुहोस्। तिनीहरूको लचिलो संरचना र अनुकूलन आयामहरूको लागि धन्यवाद, FPC एन्टेनाहरू कम्प्याक्ट वा अनियमित आकारको घेराहरूको लागि राम्रोसँग उपयुक्त छन्।

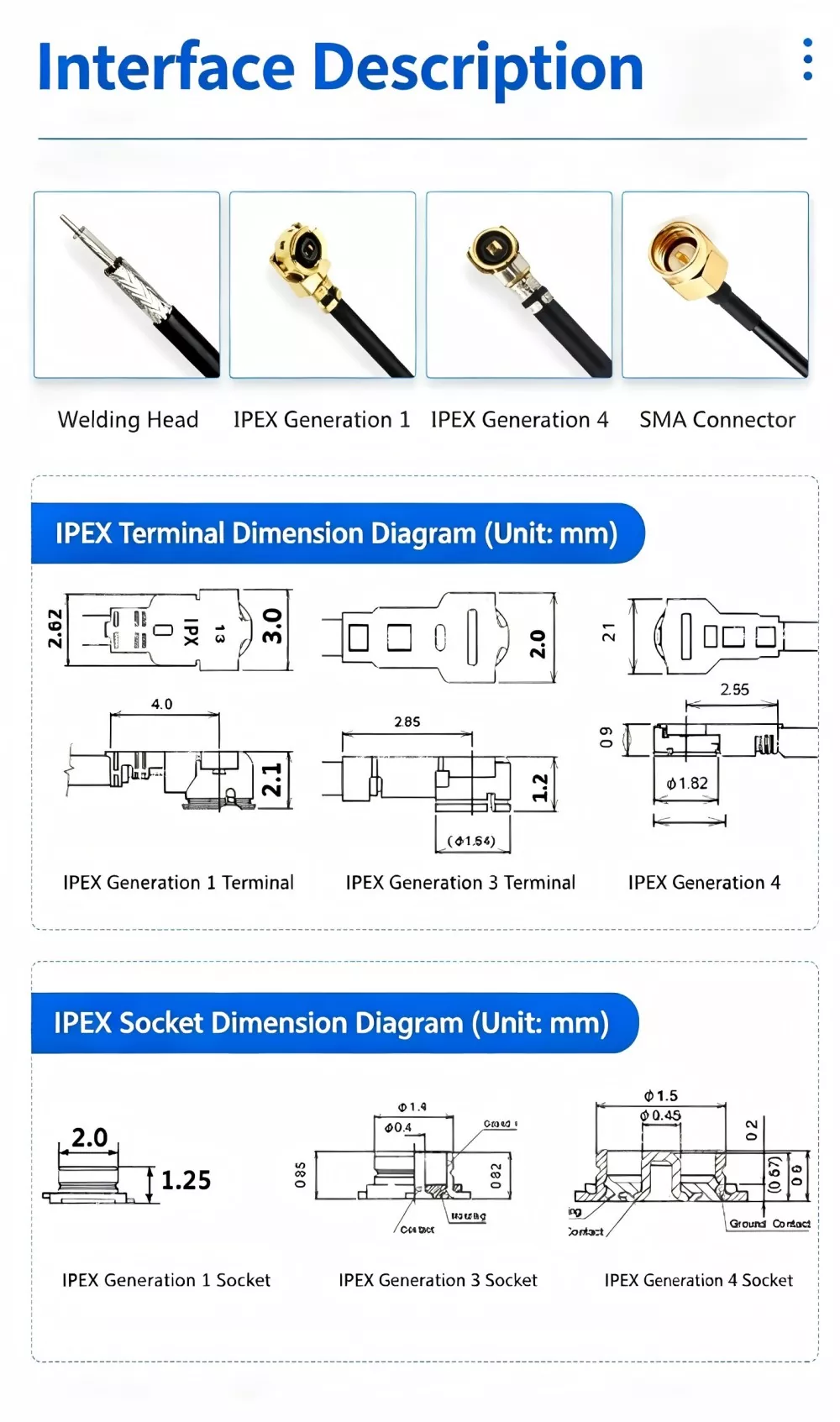

3. RF कनेक्टर प्रकार प्रमाणित गर्नुहोस्

PCB मा प्रयोग गरिएको RF कनेक्टर जाँच गर्नुहोस्, जस्तै IPEX, U.FL, वा MHF4। भरपर्दो RF कार्यसम्पादन सुनिश्चित गर्न एन्टेना कनेक्टरले मोड्युल इन्टरफेससँग मेल खानुपर्छ।

4. कुञ्जी RF प्यारामिटरहरूको समीक्षा गर्नुहोस्

· लाभ: अनुप्रयोग र स्थापना वातावरणमा आधारित उपयुक्त लाभ छनौट गर्नुहोस्।

· VSWR: राम्रो प्रतिबाधा मिलानको लागि सामान्यतया 2.0 भन्दा कम मान सिफारिस गरिन्छ।

· दक्षता: उच्च दक्षताले प्रसारण कार्यसम्पादन र प्राप्तकर्ताको संवेदनशीलता सुधार गर्न मद्दत गर्छ।

· प्रतिबाधा: मानक RF प्रतिबाधा 50Ω हो र RF मोड्युलसँग मेल खानुपर्छ।

5. अनुकूलन विकल्पहरू विचार गर्नुहोस्

यदि मानक उत्पादनहरूले तपाईंको डिजाइन आवश्यकताहरू पूरा गर्दैनन् भने, एन्टेना आयाम, केबल लम्बाइ, कनेक्टर प्रकार, र RF ट्युनिङ सहित अनुकूलन सेवाहरू प्रदान गर्ने FPC एन्टेना निर्माता छनौट गर्नुहोस्।

6. आपूर्तिकर्ताको क्षमताहरूको मूल्याङ्कन गर्नुहोस्

एक स्थापित गुणस्तर व्यवस्थापन प्रणाली, RF ईन्जिनियरिङ् विशेषज्ञता, र लगातार उत्पादन गुणस्तर र दीर्घकालीन आपूर्ति सुनिश्चित गर्न भरपर्दो उत्पादन क्षमताहरु संग एक FPC एन्टेना आपूर्तिकर्ता चयन गर्नुहोस्।

FAQ

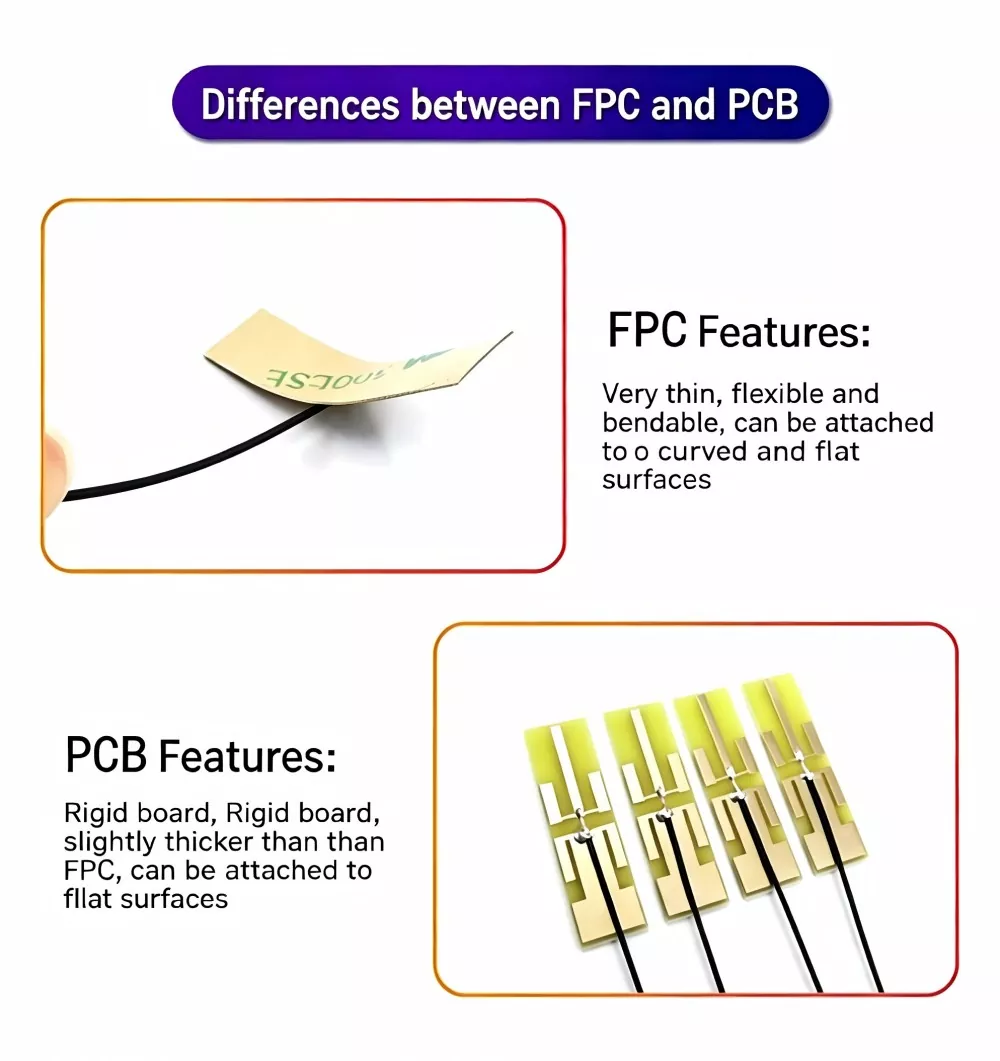

Q1: तपाइँ कसरी FPC एन्टेना र PCB एन्टेना बीच छनौट गर्नुहुन्छ?

A: FPC लचिलो र बेन्डेबल, घुमाउरो, साँघुरो ठाउँहरूमा फिट गर्नको लागि आदर्श—हल्का तौल, पातलो यन्त्रहरूको लागि रुचाइएको। PCB कठोर, समतल सतहहरूको लागि मात्र उपयुक्त; यदि तपाइँको बजेट सीमित छ र तपाइँसँग पर्याप्त ठाउँ उपलब्ध छ भने यो विकल्प छान्नुहोस्।

Q2: FPC एन्टेनाले कुन फ्रिक्वेन्सी ब्यान्ड समर्थन गर्दछ?

A: Qianmu Communication को FPC एन्टेनाले 13.56 MHz NFC देखि 6 GHz 5G सम्मको फ्रिक्वेन्सीहरू कभर गर्दछ, 4G/5G, Wi-Fi, ब्लुटुथ, GNSS, LoRa, र ZigBee लगायत वायरलेस प्रविधिहरूलाई समर्थन गर्दछ।

Q3: FPC एन्टेना को सञ्चालन तापमान के हो?

A: -45℃ देखि +85℃, औद्योगिक उपयोग मापदण्डहरू पूरा गर्दै।

Q4: IPEX, U.FL, र MHF4 कनेक्टरहरू बीच के भिन्नताहरू छन्?

A: सबै लघु RF कनेक्टरहरू छन्, U.FL > MHF4 आयामहरू सहित। MHF4 अझ सानो छ र सामान्यतया 5G अनुप्रयोगहरूमा प्रयोग गरिन्छ; केवल आफ्नो मदरबोर्डको इन्टरफेस विनिर्देशहरूमा आधारित कनेक्टर चयन गर्नुहोस्।

Q5: के यसले सानो-ब्याच अनुकूलनलाई समर्थन गर्दछ?

A: हामी समर्थन प्रस्ताव गर्छौं र सम्पूर्ण अर्डर प्रक्रियालाई ह्यान्डल गर्न सक्छौं- योजना डिजाइन र प्रोटोटाइपदेखि सानो- र ठूलो-स्तर उत्पादनसम्म।
