कसरी निर्मित एफएम रेडियो एन्टेनाले कम्प्याक्ट इलेक्ट्रोनिक उपकरणहरूमा सिग्नल रिसेप्शन सुधार गर्न सक्छ

Qianmuको विकास गर्दछबिल्ट-इन एफएम रेडियो एन्टेनाकम्प्याक्ट FM-सक्षम उत्पादनहरूका लागि जसलाई खुला बाह्य एन्टेना थप्न बिना भरपर्दो स्वागत चाहिन्छ। 88-108 MHz FM प्रसारण ब्यान्डको लागि डिजाइन गरिएको, यो कम्प्याक्ट RF कम्पोनेन्टले फेराइट कोर, सटीक-घाउको तामा कोइल, र अटोमोटिभ अडियो प्रणालीहरू, ब्लुटुथ स्पिकरहरू, पोर्टेबल रेडियोहरू, स्मार्ट गृह उपकरणहरू, र अन्य इलेक्ट्रोनिक उपकरणहरूको लागि लचिलो जडान विकल्पहरू संयोजन गर्दछ।

एक निर्मित FM एन्टेना एक टेलिस्कोपिक एन्टेना को लागी स्पेस बचत प्रतिस्थापन भन्दा बढी छ। यसको फेराइट-कोर चुम्बकीय इन्डक्सन संरचना, सटीक कुण्डल घुमाउने, कम्प्याक्ट फारम कारक, र अनुकूलन योग्य जडान डिजाइनले निर्माताहरूलाई FM रिसेप्शनलाई उत्पादनहरूमा एकीकृत गर्न अनुमति दिन्छ जहाँ स्थापना ठाउँ र उपस्थिति महत्त्वपूर्ण छ। यस गाइडले कसरी निर्मित FM रेडियो एन्टेनाले काम गर्छ, यसको प्राविधिक विशेषताहरू, उपयुक्त अनुप्रयोगहरू, स्थापना विचारहरू, र OEM वा ODM परियोजनाहरूका लागि एन्टेना सोर्सिङ गर्दा खरिदकर्ताहरूले मूल्याङ्कन गर्नुपर्ने मुख्य कारकहरू बताउँछ।

सामग्रीको तालिका

• बिल्ट-इन एफएम रेडियो एन्टेना के हो?
• बिल्ट-इन एफएम रेडियो एन्टेनाले कसरी काम गर्छ?
• मुख्य विशेषताहरू के हुन्?
• यो कहाँ प्रयोग गर्न सकिन्छ?
• प्राविधिक विशिष्टताहरू के हुन्?
• एन्टेना कसरी स्थापना गर्नुपर्छ?
• कसरी खरीददारहरूले सही एन्टेना चयन गर्नुपर्छ?
• यो कसरी अन्य एफएम एन्टेना संग तुलना गर्छ?
• बारम्बार सोधिने प्रश्नहरू
• किन एक अनुकूलित एफएम एन्टेना विचार?

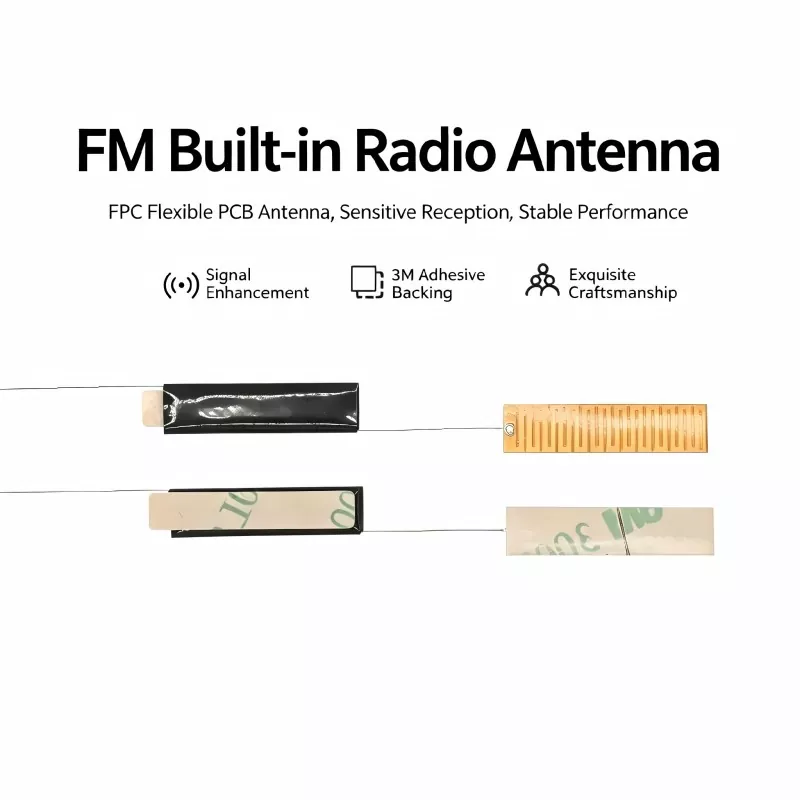

बिल्ट-इन एफएम रेडियो एन्टेना के हो?

बिल्ट-इन एफएम रेडियो एन्टेना इलेक्ट्रोनिक उपकरण भित्र रहँदा एफएम प्रसारण संकेतहरू प्राप्त गर्न डिजाइन गरिएको आन्तरिक निष्क्रिय आरएफ प्राप्त गर्ने कम्पोनेन्ट हो। परम्परागत टेलिस्कोपिक एन्टेनाको विपरीत जुन घेरा बाहिर विस्तार हुन्छ, आन्तरिक एन्टेना उत्पादन संरचना भित्र लुकाउन सकिन्छ, जसले उत्पादकहरूलाई सीमित आन्तरिक ठाउँको कुशल प्रयोग गर्दा सफा उपस्थिति कायम राख्न मद्दत गर्दछ।

एक सामान्य फेराइट-कोर डिजाइनमा उच्च पारगम्यता फेराइट कोर, सटीक-घाउको तामाको तार, इन्सुलेशन सुरक्षा, र जडान टर्मिनलहरू वा सीसा तारहरू हुन्छन्। फेराइट सामग्रीले कुण्डलको वरिपरि चुम्बकीय क्षेत्रलाई केन्द्रित गर्दछ, जबकि घुमाउरो संरचना उद्देश्य एफएम फ्रिक्वेन्सी दायरा भर रिसेप्शन समर्थन गर्न इन्जिनियर गरिएको छ।

कम्प्याक्ट उपभोक्ता इलेक्ट्रोनिक्स विकास गर्ने निर्माताहरूको लागि, यो संरचनाले उत्पादन एकीकरणलाई सरल बनाउन सक्छ। एन्टेनालाई एक समर्पित बाह्य एन्टेना खोल्ने आवश्यकताको सट्टा PCB लेआउट र घेरा डिजाइन अनुसार राख्न सकिन्छ।

थप उत्पादन-विशेष जानकारीको लागि, खरीददारहरूले बिल्ट-इन एफएम रेडियो एन्टेना उत्पादन पृष्ठ समीक्षा गर्न सक्छन्।

बिल्ट-इन एफएम रेडियो एन्टेनाले कसरी काम गर्छ?

सञ्चालन सिद्धान्त मुख्यतया विद्युत चुम्बकीय प्रेरणा र अनुनाद मा आधारित छ। जब एफएम प्रसारण संकेत एन्टेनामा पुग्छ, फेराइट कोरले कुण्डल वरिपरि उच्च-फ्रिक्वेन्सी चुम्बकीय क्षेत्र केन्द्रित गर्न मद्दत गर्दछ। परिशुद्धता-घाउ कन्डक्टरले त्यसपछि विद्युत चुम्बकीय ऊर्जालाई विद्युतीय आरएफ सिग्नलमा रूपान्तरण गर्दछ जुन प्राप्त गर्ने सर्किटद्वारा प्रशोधन गर्न सकिन्छ।

1. चुम्बकीय क्षेत्र एकाग्रता

उच्च पारगम्यता फेराइट कोरले घुमाउरो वरिपरि उच्च आवृत्ति चुम्बकीय क्षेत्रहरू केन्द्रित गर्दछ। यो संरचना विशेष गरी उपयोगी हुन्छ जब निर्माताहरूलाई एन्टेना चाहिन्छ जुन भरपर्दो FM रिसेप्शन कायम गर्दा कम्प्याक्ट आन्तरिक ठाउँमा फिट हुन सक्छ।

2. विद्युत चुम्बकीय रूपान्तरण

फेराइट कोर वरपरको तामाको कुण्डलीले परिवर्तन हुने चुम्बकीय क्षेत्रलाई प्रतिक्रिया दिन्छ र विद्युतीय संकेत उत्पन्न गर्छ। यो संकेत त्यसपछि एन्टेना जडान मार्फत FM रिसीभर सर्किटमा स्थानान्तरण गरिन्छ।

3. आवृत्ति अनुनाद

कुण्डल घुमाउने मापदण्डहरू, घुमाउने संख्या र घुमाउने व्यवस्था सहित, एन्टेनाको आवृत्ति विशेषताहरूलाई प्रभाव पार्छ। उचित ट्युनिङले एन्टेनालाई इच्छित FM ब्यान्ड भित्र काम गर्न मद्दत गर्छ र स्थिर रिसेप्शनलाई समर्थन गर्दछ।

4. सिग्नल ट्रान्समिशन

रूपान्तरण पछि, प्राप्त RF सिग्नल एन्टेना लीड वा जडान पिन मार्फत FM रिसीभर सर्किटरीमा जान्छ, जहाँ यसलाई एम्प्लीफाइड, डिकोड गरिएको र अडियो आउटपुटमा रूपान्तरण गरिन्छ।

मुख्य विशेषताहरू के हुन्?

व्यावसायिक उत्पादनको लागि आन्तरिक FM एन्टेना चयन गर्दा, इन्जिनियरहरूले सामान्यतया स्वागत प्रदर्शन, भौतिक आयाम, हस्तक्षेप प्रतिरोध, सञ्चालन तापमान, र एकीकरण लचिलोपनलाई विचार गर्छन्। निम्न विशेषताहरूले फेराइट-कोर निर्मित डिजाइन धेरै कम्प्याक्ट उपकरणहरूको लागि उपयुक्त बनाउँदछ।

• ८८–१०८ मेगाहर्ट्ज सञ्चालन दायरा:सामान्यतया प्रयोग हुने एफएम प्रसारण फ्रिक्वेन्सी दायरा वरिपरि डिजाइन गरिएको।
• कम्प्याक्ट आन्तरिक संरचना:एक फैलिएको बाह्य एन्टेना बिना FM रिसेप्शन एकीकृत गर्न निर्माताहरूलाई अनुमति दिन्छ।
• सटीक कुंडल घुमाउरो:लगातार बिजुली विशेषताहरु र आवृत्ति प्रदर्शन समर्थन गर्दछ।
• फेराइट कोर निर्माण:चुम्बकीय क्षेत्रहरू केन्द्रित गर्दछ र कुशल सिग्नल रिसेप्शनलाई समर्थन गर्दछ।
• हस्तक्षेप-सचेत डिजाइन:इन्सुलेशन र संरचनात्मक विचारहरूले अवांछित विद्युत चुम्बकीय हस्तक्षेपलाई कम गर्न मद्दत गर्न सक्छ।
• लचिलो अनुकूलन:कोर आयामहरू, घुमाउरो प्यारामिटरहरू, केबल लम्बाइ, पिन, र कनेक्टरहरू उत्पादन आवश्यकताहरूमा अनुकूलित गर्न सकिन्छ।
• व्यापक परिचालन तापमान:सन्दर्भ गरिएको Qianmu डिजाइन -20°C देखि +85°C सम्म सञ्चालन निर्दिष्ट गर्दछ।

यो कहाँ प्रयोग गर्न सकिन्छ?

आन्तरिक FM एन्टेनाको कम्प्याक्ट संरचनाले बाह्य एन्टेना एक्सपोजर अवांछनीय वा अव्यावहारिक हुने उत्पादनहरूको लागि उपयुक्त बनाउँछ। अनुप्रयोगहरू उपभोक्ता इलेक्ट्रोनिक्सदेखि मोटर वाहन र औद्योगिक उपकरणहरूमा दायरा हुन सक्छन्।

प्राविधिक विशिष्टताहरू के हुन्?

प्राविधिक विनिर्देशहरू सधैं रिसीभर सर्किट, घेरा, स्थापना स्थिति, र लक्षित बजारसँग मिल्नुपर्छ। निम्न विनिर्देशहरूले सन्दर्भ गरिएको Qianmu उत्पादन कन्फिगरेसनलाई प्रतिनिधित्व गर्दछ र इन्जिनियरिङ मूल्याङ्कनको लागि सुरूवात बिन्दुको रूपमा सेवा गर्न सक्छ।

वास्तविक प्रदर्शन रिसीभर IC, PCB लेआउट, संलग्न सामग्री, वरपरको विद्युत चुम्बकीय वातावरण, स्थानीय सिग्नल बल, र एन्टेना स्थापना स्थिति अनुसार फरक हुन सक्छ। तसर्थ, प्रोटोटाइप परीक्षण ठूलो उत्पादन अघि महत्त्वपूर्ण रहन्छ।

एन्टेना कसरी स्थापना गर्नुपर्छ?

लगातार FM रिसेप्शन प्राप्त गर्नको लागि सही प्लेसमेन्ट आवश्यक छ। राम्रोसँग डिजाइन गरिएको एन्टेनाले पनि कम कार्यसम्पादन अनुभव गर्न सक्छ यदि यो बलियो हस्तक्षेप स्रोत वा अनुपयुक्त सामग्रीको नजिक राखिएको छ।

चरण 1: स्थापना स्थिति चयन गर्नुहोस्

एन्टेनालाई अपेक्षाकृत खुला आन्तरिक क्षेत्रमा राख्नुहोस् र जहाँ व्यावहारिक हुन्छ, घेराको भित्री सतहको नजिक। यसलाई उच्च-फ्रिक्वेन्सी चिप्स, पावर कम्पोनेन्टहरू, तातो स्रोतहरू, वा अन्य बलियो हस्तक्षेप स्रोतहरूको छेउमा राख्नबाट बच्नुहोस्।

चरण 2: एन्टेना सुरक्षित गर्नुहोस्

एक इन्सुलेटेड चिपकने ब्याकिङले उपयुक्त डिजाइनहरूको लागि सरल स्थापना विधि प्रदान गर्न सक्छ। माउन्टिङ विधिले एन्टेनालाई दृढतापूर्वक राख्नुपर्छ र उत्पादन सञ्चालनको क्रममा दोहोरिने क्षमतालाई असर गर्न सक्ने आन्दोलनलाई रोक्नुपर्दछ।

चरण 3: एन्टेना जडान गर्नुहोस्

PCB मा निर्दिष्ट FM एन्टेना इन्टरफेसमा एन्टेना लीड वा पिन जडान गर्नुहोस्। सोल्डर जडानहरू सुरक्षित र सर्टहरूबाट मुक्त हुनुपर्छ, जबकि प्लग-प्रकार जडानहरूमा पर्याप्त मेकानिकल अवधारण हुनुपर्छ।

चरण 4: परीक्षण स्वागत

विधानसभा पछि, यन्त्रमा पावर गर्नुहोस् र FM स्टेशन स्क्यान गर्नुहोस्। विभिन्न स्थानहरूमा स्टेशन गणना, अडियो स्पष्टता, पृष्ठभूमि शोर, सिग्नल स्थिरता, र रिसेप्शन स्थिरता मूल्याङ्कन गर्नुहोस्।

कसरी खरीददारहरूले सही एन्टेना चयन गर्नुपर्छ?

मूल्य एक्लै एन्टेना चयन निर्धारण गर्नु हुँदैन। OEM र ODM परियोजनाहरूका लागि, खरिद टोली र इन्जिनियरहरूले पूर्ण RF प्रणालीको भागको रूपमा एन्टेनाको मूल्याङ्कन गर्नुपर्छ।

1. आवृत्ति दायरा पुष्टि गर्नुहोस्:लक्ष्य FM प्रसारण ब्यान्डको लागि एन्टेना उपयुक्त छ भनी सुनिश्चित गर्नुहोस्।
2. उपलब्ध ठाउँ जाँच गर्नुहोस्:एन्टेना संरचना चयन गर्नु अघि सही घेरा र PCB आयामहरू प्रदान गर्नुहोस्।
3. जडान विधि समीक्षा गर्नुहोस्:केबल लम्बाइ, टर्मिनल डिजाइन, कनेक्टर प्रकार, वा PCB जडान आवश्यकताहरू निर्दिष्ट गर्नुहोस्।
4. सञ्चालन वातावरण मूल्याङ्कन गर्नुहोस्:अटोमोटिभ, पोर्टेबल, इनडोर र बाहिरी उत्पादनहरूलाई विभिन्न मेकानिकल र थर्मल विचारहरू आवश्यक पर्दछ।
5. विद्युत चुम्बकीय हस्तक्षेप विचार गर्नुहोस्:नजिकैका प्रोसेसरहरू, स्विचिङ पावर आपूर्तिहरू, डिस्प्लेहरू, मोटरहरू, र अन्य सम्भावित आवाज स्रोतहरू पहिचान गर्नुहोस्।
6. नमूनाहरू अनुरोध गर्नुहोस्:ठूलो उत्पादन अनुमोदन गर्नु अघि वास्तविक घेरामा र इच्छित FM रिसीभर सर्किटसँग एन्टेना परीक्षण गर्नुहोस्।
7. अनुकूलन छलफल गर्नुहोस्:भोल्युम परियोजनाहरूको लागि, अनुकूलित कोर आयामहरू र घुमाउरो प्यारामिटरहरूले जेनेरिक एन्टेना भन्दा राम्रो एकीकरण प्रदान गर्न सक्छ।

यो कसरी अन्य एफएम एन्टेना संग तुलना गर्छ?

विभिन्न एन्टेना संरचनाहरूले विभिन्न उत्पादन आवश्यकताहरू पूरा गर्छन्। एक PCB एन्टेना सुविधाजनक हुन सक्छ जब PCB पर्याप्त ठाउँ प्रदान गर्दछ, जबकि एक टेलिस्कोपिक एन्टेना उपयोगी हुन सक्छ जब एक खुला एन्टेना स्वीकार्य छ। फेराइट-कोर बिल्ट-इन डिजाइन विशेष गरी सान्दर्भिक हुन्छ जब निर्माताहरूले लुकाइएको स्थापना र कम्प्याक्ट मेकानिकल एकीकरणलाई प्राथमिकता दिन्छन्।

बारम्बार सोधिने प्रश्नहरू

1. बिल्ट-इन एफएम रेडियो एन्टेनाले कुन फ्रिक्वेन्सीलाई समर्थन गर्छ?

सन्दर्भ गरिएको Qianmu एन्टेना 88-108 MHz FM प्रसारण ब्यान्डको लागि डिजाइन गरिएको हो। विभिन्न अनुप्रयोगहरू र बजारहरूको लागि अनुकूलनको क्रममा विशिष्ट आवृत्ति आवश्यकताहरू छलफल गर्न सकिन्छ।

2. के एन्टेना आयाम र केबल लम्बाइ अनुकूलित गर्न सकिन्छ?

हो। अनुकूलनले फेराइट कोर साइज, कुण्डल घुमाउने प्यारामिटरहरू, सीसा लम्बाइ, पिन सामग्री, र कनेक्टर प्रकारहरू समावेश गर्न सक्छ। यी विकल्पहरूले एन्टेनालाई उपलब्ध घेरा र PCB लेआउटसँग राम्रोसँग मिलाउन अनुमति दिन्छ।

3. के अटोमोटिभ अडियो प्रणालीहरूको लागि निर्मित एन्टेना उपयुक्त छ?

हो। बिल्ट-इन एफएम एन्टेना डिजाइनहरू इन-कार अडियो प्रणाली, ब्लुटुथ रेडियो, मल्टिमिडिया हेड एकाइहरू, र समान उपकरणहरूमा एकीकृत गर्न सकिन्छ। अटोमोटिभ परियोजनाहरू वास्तविक स्थापना र RF परीक्षण मार्फत मूल्याङ्कन गरिनु पर्छ किनभने सवारी संरचना र इलेक्ट्रोनिक्सले स्वागतलाई असर गर्न सक्छ।

4. के एन्टेना प्रदर्शन PCB लेआउट मा निर्भर गर्दछ?

हो। रिसेप्शन प्रदर्शन एन्टेना मात्र होइन तर रिसीभर IC, PCB लेआउट, ग्राउन्डिङ, वरपरका कम्पोनेन्टहरू, घेरा संरचना, र विद्युत चुम्बकीय वातावरणबाट पनि प्रभावित हुन्छ। प्रोटोटाइप परीक्षण ठूलो उत्पादन अघि सिफारिस गरिएको छ।

5. थोक उत्पादन अघि नमूनाहरू प्रदान गर्न सकिन्छ?

नमूना मूल्याङ्कन अनुकूलित एन्टेना विकास को एक महत्वपूर्ण भाग हो। क्रेताहरूले Qianmu सँग नमूना आवश्यकताहरू छलफल गर्न सक्छन् र भोल्युम उत्पादनमा जानु अघि इच्छित उपकरण भित्र एन्टेना परीक्षण गर्न सक्छन्।

किन एक अनुकूलित एफएम एन्टेना विचार?

FM-सक्षम इलेक्ट्रोनिक उत्पादनहरू विकास गर्ने निर्माताहरूका लागि, एन्टेनालाई स्ट्यान्डअलोन सहायकको रूपमा व्यवहार गर्नुको सट्टा RF प्रणालीको अभिन्न अंगको रूपमा चयन गर्नुपर्छ। राम्रोसँग मिल्दो बिल्ट-इन डिजाइनले स्थापना ठाउँको संरक्षण गर्न, सफा घेराको उपस्थिति कायम राख्न र अटोमोटिभ, पोर्टेबल, स्मार्ट होम, र औद्योगिक एफएम अनुप्रयोगहरूको लागि व्यावहारिक समाधान प्रदान गर्न मद्दत गर्न सक्छ।

Qianmu ले फेराइट कोर आयामहरू, कुण्डल घुमाउने, केबल लम्बाइ, जडान टर्मिनलहरू, र संरचनात्मक एकीकरणहरू कभर गर्ने अनुकूलन विकल्पहरूसँग निर्मित FM एन्टेना समाधानहरू प्रदान गर्दछ। OEM र ODM परियोजनाहरूका लागि, ईन्जिनियरिङ् टोलीहरूले तिनीहरूको आवृत्ति आवश्यकताहरू, उपलब्ध ठाउँ, PCB इन्टरफेस, सञ्चालन वातावरण, र नमूना प्रमाणीकरण अघि अपेक्षित रिसेप्शन प्रदर्शन परिभाषित गर्न सक्छन्। यदि तपाइँ नयाँ FM-सक्षम उत्पादन विकास गर्दै हुनुहुन्छ वा भरपर्दो चीन एन्टेना निर्माण साझेदार खोज्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्आफ्नो आवेदन छलफल गर्न, एक अनुकूलित समाधान अनुरोध, र Qianmu संग नमूना मूल्याङ्कन सुरु गर्नुहोस्।
