FPC बनाम PCB एन्टेना: कम्प्याक्ट इलेक्ट्रोनिक उपकरणहरूको लागि मुख्य भिन्नताहरू

कम्प्याक्ट इलेक्ट्रोनिक उपकरणको लागि एन्टेना छनोट गर्दा उपलब्ध ठाउँमा फिट हुने कम्पोनेन्ट फेला पार्नु भन्दा बढी समावेश छ। एन्टेनाले यन्त्रको PCB लेआउट, घेरा, अपरेटिङ फ्रिक्वेन्सी, र वरपरका कम्पोनेन्टहरूसँग काम गर्नुपर्छ।

FPC एन्टेना र PCB एन्टेना एम्बेडेड वायरलेस डिजाइनका लागि दुई विकल्पहरू हुन्। दुबै कम्प्याक्ट इलेक्ट्रोनिक्समा प्रयोग गर्न सकिन्छ, तर तिनीहरू निर्माण, स्थापना आवश्यकताहरू, र तिनीहरू निर्माण प्रक्रियामा कसरी फिट हुन्छन् भन्ने कुरामा भिन्न हुन्छन्।

IoT यन्त्रहरू, ट्याब्लेटहरू, पहिरन योग्य इलेक्ट्रोनिक्स, र वायरलेस टर्मिनलहरू विकास गर्ने इन्जिनियरहरूका लागि, यी भिन्नताहरू प्रारम्भिक रूपमा बुझ्दा प्रोटोटाइपिङको क्रममा अनावश्यक डिजाइन परिवर्तनहरूबाट बच्न मद्दत गर्न सक्छ।

FPC एन्टेना के हो?

FPC एन्टेनाले लचिलो मुद्रित सर्किट सब्सट्रेटमा प्रवाहकीय ढाँचा प्रयोग गर्दछ। यसको पातलो संरचनाले यसलाई उपयुक्त साँघुरो ठाउँहरूमा वा इलेक्ट्रोनिक घेरा भित्र निश्चित घुमाउरो सतहहरूमा स्थापना गर्न अनुमति दिन्छ।

यो उपयोगी हुन सक्छ जब मुख्य PCB ले एन्टेनाको लागि पर्याप्त उपयुक्त ठाउँ प्रदान गर्दैन वा जब उपकरण आवासलाई फरक माउन्टिङ स्थिति चाहिन्छ।

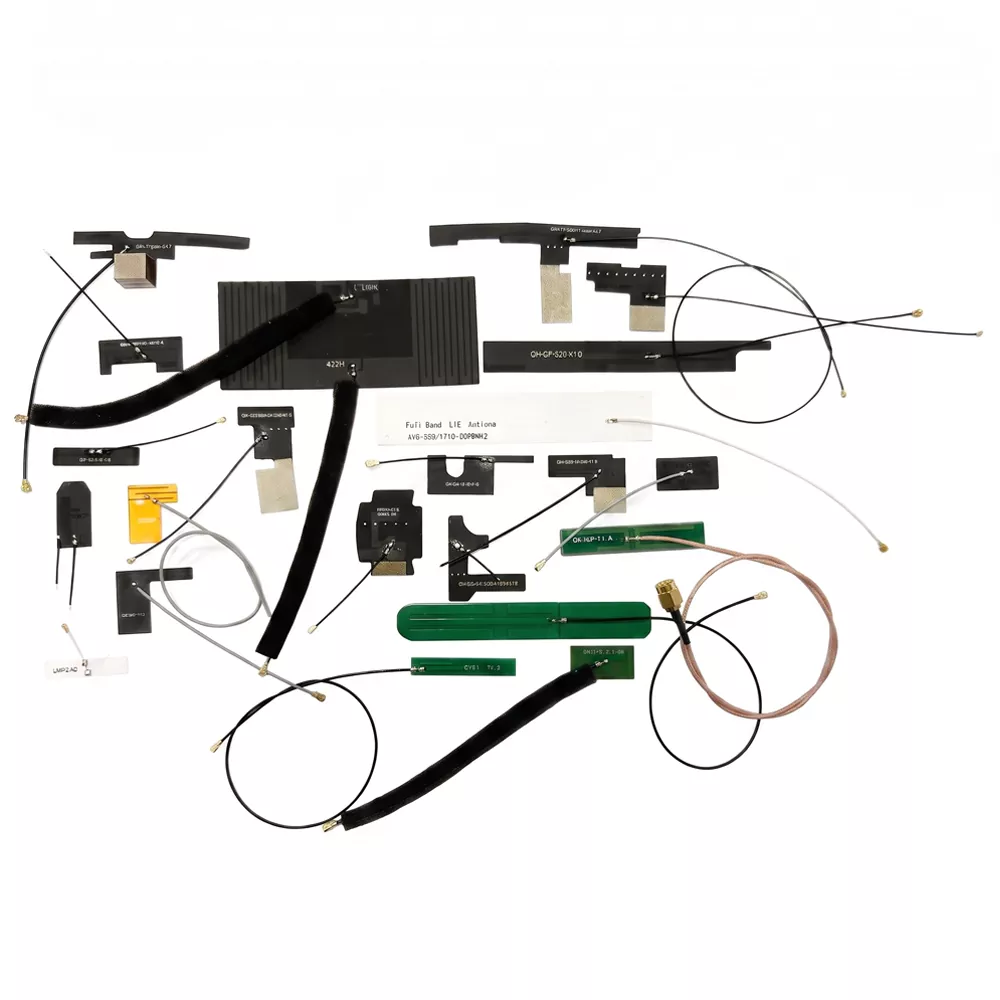

सामान्य अनुप्रयोगहरूमा पहिरन योग्य इलेक्ट्रोनिक्स, ह्यान्डहेल्ड टर्मिनलहरू, पोर्टेबल उपकरणहरू, र कम्प्याक्ट IoT उपकरणहरू समावेश छन्। दFPC एन्टेना दायराQianmu बाट विभिन्न वायरलेस अनुप्रयोगहरूका लागि निर्मित एन्टेना समाधानहरू, उपकरण आवश्यकताहरू अनुसार चयन गरिएका विशिष्टताहरू समावेश गर्दछ।

FPC एन्टेनाको मूल्याङ्कन गर्दा, इन्जिनियरहरूले यसको आयामहरू, सञ्चालन आवृत्ति, केबल र कनेक्टर विकल्पहरू, माउन्टिङ विधि, र नजिकैको धातु घटकहरूबाट क्लियरेन्स जाँच गर्नुपर्छ।

PCB एन्टेना के हो?

PCB एन्टेना मुद्रित सर्किट बोर्डमा प्रवाहकीय ढाँचाद्वारा बनाइन्छ। डिजाइनमा निर्भर गर्दै, यसलाई मुख्य PCB मा एकीकृत वा समर्पित बोर्डमा राख्न सकिन्छ।

सर्किट बोर्डमा विकिरण तत्व र यसको आवश्यक क्लियरेन्सको लागि पर्याप्त ठाउँ हुँदा यो दृष्टिकोणले छुट्टै एन्टेना कम्पोनेन्टको आवश्यकतालाई कम गर्न सक्छ। यो प्राय: ताररहित मोड्युलहरू, IoT नियन्त्रकहरू, स्मार्ट गृह उपकरणहरू, र अपेक्षाकृत स्थिर बोर्ड लेआउटको साथ अन्य उत्पादनहरूको लागि मानिन्छ।

यद्यपि, पीसीबी एन्टेना स्वचालित रूपमा कम लागत वा राम्रो प्रदर्शन गर्ने विकल्प होइन। यसको नतिजाहरू एन्टेना ज्यामिति, ग्राउन्ड प्लेन, बोर्ड सामग्री, नजिकैका कम्पोनेन्टहरू र अन्तिम घेरामा निर्भर हुन्छन्।

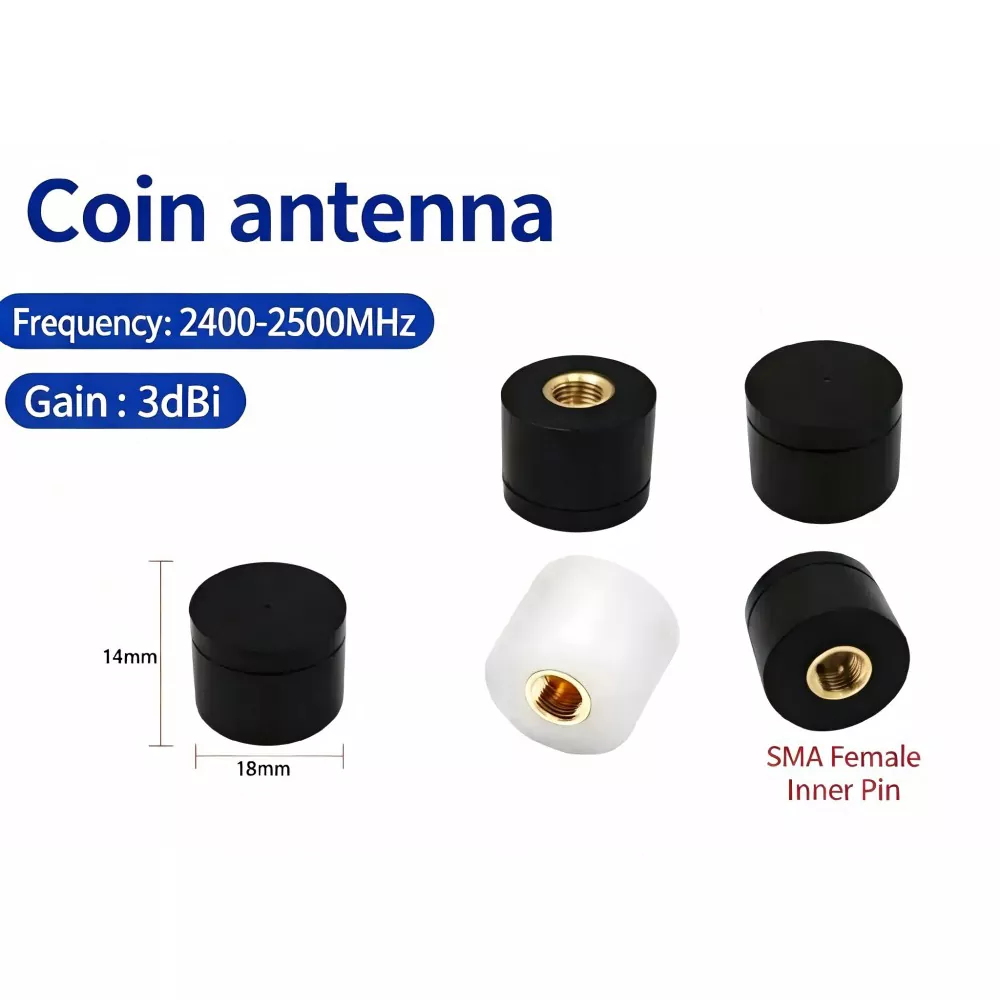

Qianmu कोनिर्मित एन्टेना समाधानविभिन्न उपकरण संरचनाहरूको लागि FPC-आधारित र PCB-एकीकृत दृष्टिकोणहरू समावेश गर्नुहोस्।

FPC एन्टेना बनाम PCB एन्टेना: मुख्य भिन्नताहरू

व्यावहारिक भिन्नता भनेको प्रत्येक एन्टेना उत्पादनमा कसरी फिट हुन्छ। FPC एन्टेनाले प्लेसमेन्टमा थप स्वतन्त्रता प्रदान गर्दछ, जबकि एक PCB एन्टेनाले एकीकरणलाई सरल बनाउन सक्छ जब सर्किट बोर्ड यसको वरिपरि डिजाइन गरिएको छ।

कुनै पनि प्रकारले लक्षित उपकरणमा परीक्षण नगरी राम्रो वायरलेस प्रदर्शनको ग्यारेन्टी दिँदैन।

1. स्थापना ठाउँ र मेकानिकल डिजाइन

उपलब्ध ठाउँ प्रायः मूल्याङ्कन गर्ने पहिलो कारक हो।

एक FPC एन्टेना एन्क्लोजर पर्खालमा वा साँघुरो आन्तरिक क्षेत्र भित्र राख्न सकिन्छ, एन्टेनाको झुण्ड सीमा, माउन्टिंग अवस्था, र बिजुली आवश्यकताहरू सम्मान गरिएको छ। ब्याट्री, डिस्प्ले र मेनबोर्डले उपलब्ध धेरैजसो ठाउँ ओगटेका यन्त्रहरूमा यो उपयोगी हुन सक्छ।

PCB एन्टेनालाई सर्किट बोर्डमा उपयुक्त क्षेत्र चाहिन्छ। यसको लेआउट विकिरण तत्व, ग्राउन्ड प्लेन, र अन्य कम्पोनेन्टहरूबाट निकासीको लागि खाता हुनुपर्छ।

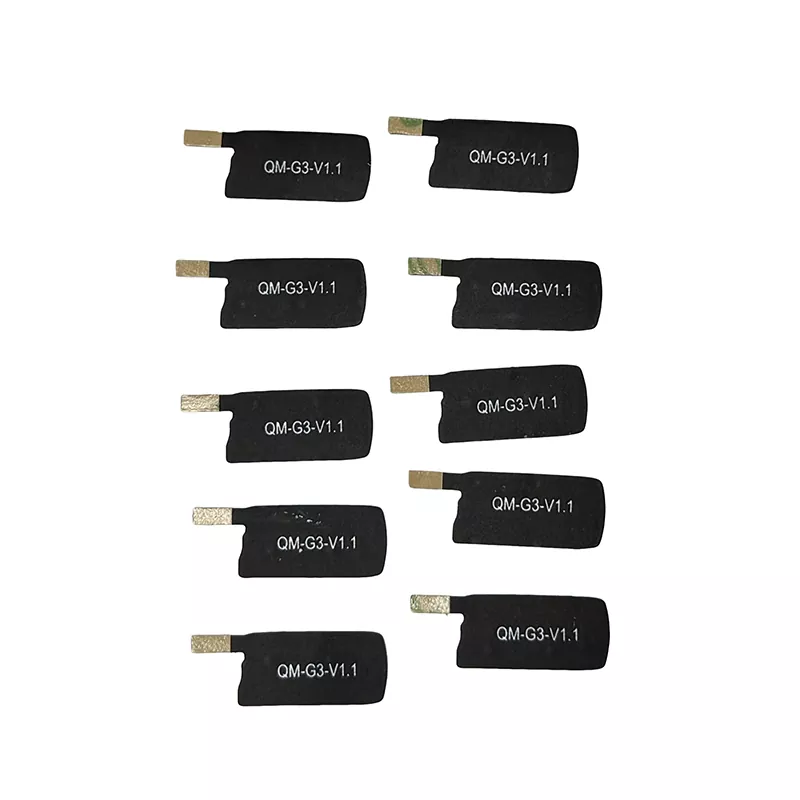

उदाहरणका लागि, कडा प्याक गरिएको आन्तरिक लेआउट भएको ट्याब्लेटले भीडभाड भएका क्षेत्रहरूबाट टाढा राख्न सकिने लचिलो एन्टेनाको मूल्याङ्कन गरेर फाइदा लिन सक्छ। Qianmu कोअल्ट्रा-पातलो FPC ट्याब्लेट एन्टेनायस प्रकारको एकीकरणको मूल्याङ्कन गर्दा समीक्षा गर्न सान्दर्भिक उत्पादन हो।

अन्तिम छनोट एन्टेनाको आयाम मात्र नभई पूर्ण मेकानिकल डिजाइनमा आधारित हुनुपर्छ।

2. RF प्रदर्शन र सिग्नल स्थिरता

लचिलो एन्टेनाले स्वचालित रूपमा बलियो रिसेप्शन प्रदान गर्दैन, र PCB-एकीकृत एन्टेना आवश्यक रूपमा अधिक स्थिर हुँदैन।

कार्यसम्पादन अपरेटिङ फ्रिक्वेन्सी, एन्टेना ज्यामिति, प्रतिबाधा मिलान, ग्राउन्ड सन्दर्भ, संलग्न सामग्री, र वरपरका कम्पोनेन्टहरूमा निर्भर गर्दछ। ब्याट्रीहरू, धातु कोष्ठकहरू, प्रदर्शनहरू, र केबलहरूले सबै स्थापित एन्टेनालाई असर गर्न सक्छन्।

एन्टेना चयन गर्नु अघि, इन्जिनियरहरूले निम्न प्यारामिटरहरू पुष्टि गर्नुपर्छ:

• सञ्चालन आवृत्ति र आवश्यक ब्यान्डविथ

• प्रतिबाधा र VSWR

• लाभ र विकिरण ढाँचा

• ग्राउन्ड प्लेन र एन्टेना क्लियरेन्स

• कनेक्टर र फीड केबल आवश्यकताहरु

• समाप्त घेरा मा प्रदर्शन

कम्प्याक्ट वायरलेस उपकरणहरूको लागि, वास्तविक स्थापना स्थितिमा एन्टेना परीक्षण विशेष रूपमा महत्त्वपूर्ण छ। स्ट्यान्डअलोन एन्टेनाबाट प्राप्त परिणामहरूले एन्टेनालाई अन्तिम उत्पादनमा जम्मा गरेपछि यसको प्रदर्शनलाई प्रतिनिधित्व नगर्न सक्छ।

3. निर्माण लागत र विधानसभा

कुल लागत एन्टेना मूल्य मात्र होइन, पूर्ण यन्त्र डिजाइनमा निर्भर गर्दछ।

PCB एन्टेनाले अवस्थित बोर्ड लेआउटमा फिट हुँदा छुट्टै कम्पोनेन्टहरू र एसेम्बली चरणहरू घटाउन सक्छ। यद्यपि, यदि डिजाइनलाई PCB आयाम, राउटिङ, वा कम्पोनेन्ट प्लेसमेन्टमा परिवर्तन आवश्यक छ भने, ती परिवर्तनहरूले विकास कार्य बढाउन सक्छ।

FPC एन्टेना एउटा छुट्टै कम्पोनेन्ट हो र यसमा थप फिक्सिङ सामग्री, केबल वा कनेक्टर आवश्यक पर्न सक्छ। यद्यपि यो अधिक व्यावहारिक हुन सक्छ जब यसले प्रमुख पीसीबी वा घेराको पुन: डिजाइनलाई बेवास्ता गर्दछ।

OEM परियोजनाहरूको लागि, निम्न लागतहरू तुलना गर्नुहोस्:

• एन्टेना निर्माण

• PCB र घेरा परिमार्जन

• केबलहरू, कनेक्टरहरू, र माउन्टिंग सामग्रीहरू

• विधानसभा र निरीक्षण

• प्रोटोटाइप परीक्षण र आरएफ ट्युनिंग

• उत्पादन मात्रा र अपेक्षित माग

उही प्राविधिक आवश्यकताहरूमा आधारित कोटेशनहरू अनुरोध गर्दा तिनीहरूको आधारभूत कम्पोनेन्ट मूल्यहरूद्वारा दुई प्रविधिहरूलाई न्याय गर्नु भन्दा बढी उपयोगी तुलना प्रदान गर्दछ।

4. कुन एन्टेना तपाईको अनुप्रयोगको लागि उपयुक्त छ?

उपयुक्त डिजाइन उपकरणको भौतिक संरचना र ताररहित आवश्यकताहरूमा निर्भर गर्दछ।

पहिरन योग्य र पोर्टेबल उपकरणहरू:एउटा FPC एन्टेना मूल्याङ्कन गर्न लायक हुन सक्छ जब घेरा घुमाइएको छ वा आन्तरिक लेआउटले कडा एन्टेना संरचनाको लागि सीमित ठाउँ छोड्छ।

स्मार्ट घर र IoT उत्पादनहरू:दुवै विकल्प उपयुक्त हुन सक्छ। निर्णय ताररहित मानक, बोर्ड लेआउट, घेरा, र विधानसभा प्रक्रिया मा निर्भर गर्दछ।

औद्योगिक वायरलेस उपकरण:बोर्ड लेआउट फिक्स भएको र पर्याप्त क्लियरेन्स उपलब्ध हुँदा PCB एन्टेनाले राम्रोसँग काम गर्न सक्छ। माउन्टिङ स्पेस प्रतिबन्धित हुँदा FPC एन्टेना उपयोगी हुन सक्छ।

ट्याब्लेट र ह्यान्डहेल्ड टर्मिनलहरू:एक लचिलो एन्टेनाले अतिरिक्त स्थिति विकल्पहरू प्रदान गर्न सक्छ, विशेष गरी जब आन्तरिक संरचना भीड हुन्छ। अन्तिम छनोटलाई अझै पनि RF प्रमाणीकरण चाहिन्छ।

Qianmu कोउत्पादन दायराविभिन्न वायरलेस अनुप्रयोगहरूको लागि आन्तरिक र बाह्य एन्टेना कोटिहरू समावेश गर्दछ। उपकरण रेखाचित्रको साथमा उपलब्ध उत्पादन संरचनाहरूको समीक्षाले उपयुक्त विकल्पहरूलाई कम गर्न मद्दत गर्न सक्छ।

5. कस्टम एन्टेनाको लागि कुन जानकारी चाहिन्छ?

उद्धरण वा प्रोटोटाइप अनुरोध गर्नु अघि, इच्छित अनुप्रयोगको मुख्य विवरणहरू तयार गर्नुहोस्:

1. आवृत्ति ब्यान्ड:आवश्यक अपरेटिङ फ्रिक्वेन्सीहरू र ताररहित मानकहरू निर्दिष्ट गर्नुहोस्।

2. उपलब्ध आयामहरू:अधिकतम एन्टेना आकार र उपलब्ध स्थापना क्षेत्र प्रदान गर्नुहोस्।

3. उपकरण संरचना:PCB रेखाचित्र, संलग्न आयाम, र नजिकैको धातु घटक वा ब्याट्री को स्थिति साझेदारी गर्नुहोस्।

4. आरएफ आवश्यकताहरू:लक्ष्य प्रतिबाधा, ब्यान्डविथ, VSWR, लाभ, र अन्य लागू प्रदर्शन मापदण्ड पहिचान गर्नुहोस्।

5. जडान विधि:निश्चित गर्नुहोस् कि डिजाइनलाई प्रत्यक्ष PCB जडान, समाक्षीय केबल, IPEX कनेक्टर, वा अर्को इन्टरफेस चाहिन्छ।

6. परीक्षण आवश्यकताहरू:कुनै पनि आवश्यक RF मापन वा उत्पादन-स्तर प्रमाणीकरण निर्दिष्ट गर्नुहोस्।

7. उत्पादन योजना:प्रोटोटाइप मात्रा, अपेक्षित अर्डर भोल्युम, र विकास तालिका प्रदान गर्नुहोस्।

यी विवरणहरूले FPC एन्टेना, PCB एन्टेना, वा अर्को निर्मित एन्टेना संरचना परियोजनाको लागि उपयुक्त छ कि भनेर निर्धारण गर्न मद्दत गर्दछ।

बारम्बार सोधिने प्रश्नहरू

के एक FPC एन्टेना PCB एन्टेना भन्दा राम्रो छ?

प्रत्येक अनुप्रयोगमा छैन। FPC एन्टेनाले भौतिक स्थानमा थप लचिलोपन प्रदान गर्दछ, जबकि बोर्ड लेआउटले पर्याप्त ठाउँ प्रदान गर्दा PCB एन्टेनाले एकीकरणलाई सरल बनाउन सक्छ। सही छनौट उपकरण संरचना र RF आवश्यकताहरूमा निर्भर गर्दछ।

के FPC र PCB एन्टेनाले Wi-Fi र ब्लुटुथ समर्थन गर्न सक्छ?

हो। दुबै Wi-Fi र ब्लुटुथ अनुप्रयोगहरूको लागि डिजाइन गर्न सकिन्छ, 2.4 GHz उत्पादनहरू सहित। अनुकूलता एन्टेना डिजाइन, ब्यान्डविथ, मिल्दो, र स्थापना अवस्थाहरूमा निर्भर गर्दछ।

के PCB एन्टेना सधैं कम खर्च हुन्छ?

होइन। PCB एन्टेनाले अलग-अलग कम्पोनेन्ट र एसेम्बली कार्य घटाउन सक्छ, तर PCB पुन: डिजाइनले विकास लागतहरू थप्न सक्छ। FPC एन्टेना अधिक किफायती हुन सक्छ जब यसले मेनबोर्ड वा घेरामा ठूलो परिवर्तनहरू बेवास्ता गर्दछ।

बिल्ट-इन एन्टेनाको प्रदर्शनलाई के असर गर्छ?

अपरेटिङ फ्रिक्वेन्सी, एन्टेना ज्यामिति, ग्राउन्ड प्लेन, प्रतिबाधा मिल्दो, घेरा सामाग्री, र नजिकैका कम्पोनेन्टहरूले कार्यसम्पादनलाई प्रभाव पार्न सक्छन्। समाप्त उपकरणमा परीक्षण आवश्यक छ।

Qianmu ले अनुकूलित FPC एन्टेना प्रदान गर्न सक्छ?

Qianmu को FPC एन्टेना पृष्ठले आयाम, फ्रिक्वेन्सी, कनेक्टरहरू, केबलहरू, र स्थापना विधिहरू सहित उपलब्ध अनुकूलन विकल्पहरू वर्णन गर्दछ। अन्तिम विनिर्देशहरू परियोजनाको आरएफ र मेकानिकल आवश्यकताहरू विरुद्ध पुष्टि गरिनु पर्छ।

FPC र PCB एन्टेना बीच छनौट गर्दै

FPC एन्टेना र PCB एन्टेना बीचको निर्णय उपकरण लेआउट, अपरेटिङ फ्रिक्वेन्सी, र आवश्यक वायरलेस प्रदर्शन संग सुरु हुनुपर्छ। स्थापना लचिलोपन, विधानसभा चरणहरू, र कुल विकास लागत त्यसपछि एक साथ मूल्याङ्कन गर्नुपर्छ।

कम्प्याक्ट इलेक्ट्रोनिक उत्पादनहरूका लागि, एन्टेना स्थितिको प्रारम्भिक पुष्टि गर्न र यसको अभिप्रेत घेरामा डिजाइनको परीक्षणले पछि विकासमा परित्याग गर्न सकिने परिवर्तनहरू कम गर्न सक्छ।

उपयुक्त विकल्पको मूल्याङ्कन गर्न, Qianmu को FPC एन्टेना समाधानहरू र तपाईँको उपकरण आवश्यकताहरूसँगै अन्य निर्मित एन्टेना विकल्पहरूको समीक्षा गर्नुहोस्।
