प्यानल एन्टेना

दिशात्मक फ्लैट प्यानल एन्टेना के हो

हाम्रो 14DBI वाल-माउन्ट दिशात्मक फ्ल्याट-प्यानल एन्टेना एक उच्च-लाभ साँघुरो-बीम दिशात्मक विकिरण एन्टेना हो, विशेष गरी इनडोर लामो दूरीको WiFi नेटवर्किङ, बाहिरी आधार स्टेशन सिग्नल रिसेप्शन, र वायरलेस सिग्नल एम्प्लीफिकेशन इन्जिनियरिङका लागि डिजाइन गरिएको। परम्परागत सर्वदिशात्मक एन्टेना संकेतहरू 360° वितरण गरिन्छ र प्रसारण दूरी सीमित छ; दिशात्मक एन्टेनाहरू रेडियो फ्रिक्वेन्सी सङ्केतहरू सङ्कलन गर्न र रेडियो फ्रिक्वेन्सी ऊर्जालाई एउटै दिशामा केन्द्रित गर्न, लामो दूरीको प्रसारण क्षमताहरूलाई उल्लेखनीय रूपमा बृद्धि गर्न तिनीहरूको पछाडि रिफ्लेक्टरहरूमा निर्भर हुन्छन्। हाम्रो ठूलो मात्रामा उत्पादित इनडोर र आउटडोर डुअल-उद्देश्य एन्टेनाले एकीकृत सिल गरिएको प्लास्टिकको आवास सुविधा दिन्छ, वाटरप्रूफ र डस्टप्रुफ छ, पर्खाल माउन्टिङलाई समर्थन गर्दछ, GSM, 4G, 5G, वाइफाइ डुअल-ब्यान्ड, 433 इन्टरनेट अफ थिंग्स कम फ्रिक्वेन्सी मल्टि-ब्यान्डसँग उपयुक्त छ, RG58 र कमन फिडर्स र दुईवटा इन्टरनल फिडर्स र कमन कनेक्टरहरू छन्। N पुरुष, यो सञ्चार ईन्जिनियरिङ् र iot परियोजनाहरूमा उच्चतम कभरेजको साथ फ्लैट-प्यानल एन्टेना समाधान हो।

कसरी एन्टेना काम गर्दछ

धेरै ग्राहकहरूले गल्तीले फ्ल्याट प्यानल डिजाइन मात्र उपस्थितिको लागि हो भनेर मान्छन्। यद्यपि, दिशात्मक फ्ल्याट प्यानल एन्टेनाले यसको आन्तरिक बहु-तह संरचना मार्फत केन्द्रित सिग्नल प्रसारण र स्वागत प्राप्त गर्दछ। कार्य सिद्धान्त भेक्टर नेटवर्क विश्लेषकहरू, RF एनेकोइक चेम्बरहरू, र विद्युत चुम्बकीय सिमुलेशन विश्लेषण सहित व्यावसायिक परीक्षण उपकरणहरू मार्फत प्रमाणित गर्न सकिन्छ।

1. ओसिलेटर विकिरण र धातु रिफ्लेक्टर बीम-फोकसिंग सिद्धान्त

आन्तरिक एरे ओसिलेटर आरएफ संकेतहरू प्रसारण र प्राप्त गर्न जिम्मेवार छ। ओसिलेटरको पछाडि राखिएको धातु रिफ्लेक्टरले अगाडिको दिशामा पछाडि र छेउमा विकिरण गरिएको संकेतहरू प्रतिबिम्बित गर्दछ, बीमको चौडाइलाई संकुचित गर्दै र सिग्नल एकाग्रता सुधार गर्दछ। यस संरचनाले एन्टेनालाई 14dBi सम्मको उच्च लाभ कार्यसम्पादन प्राप्त गर्न सक्षम बनाउँछ।

मापन गरिएको तुलना: मानक 3dBi सर्वदिशात्मक एन्टेनाले सामान्यतया खुला वातावरणमा लगभग 300 मिटरको प्रसारण दूरी प्रदान गर्दछ, जबकि 14dBi दिशात्मक एन्टेनाले समान अवस्थाहरूमा 1,200 मिटर भन्दा बढीको स्थिर प्रसारण दूरी हासिल गर्न सक्छ।

2. बहु-ब्यान्ड अनुनाद मिलान संरचना

आन्तरिक ओसिलेटरले फराकिलो फ्रिक्वेन्सी अनुकूलता प्राप्त गर्न बहु-स्लट एरे डिजाइन अपनाउछ। यसले 700-960MHz सेलुलर नेटवर्कहरू, 2.4GHz/5.8GHz WiFi, र 433MHz IoT अनुप्रयोगहरू सहित बहु वायरलेस फ्रिक्वेन्सी ब्यान्डहरूलाई समर्थन गर्दछ। एउटा एन्टेनाले विभिन्न ताररहित यन्त्रहरूलाई बारम्बार प्रतिस्थापन बिना समर्थन गर्न सक्छ, सूची लागत घटाउन र इन्जिनियरिङ व्यवस्थापनलाई सरल बनाउन मद्दत गर्दछ।

3. RG58 फिडर केबल संग कम-हानि सिग्नल प्रसारण

एन्टेनाले प्रसारणको समयमा सिग्नल हानि कम गर्न डबल-लेयर शिल्डिङ संरचनाको साथ RG58 कोएक्सियल फिडर केबल प्रयोग गर्दछ। विस्तारित केबल स्थापना दूरीको साथ पनि, स्थायी तरंग अनुपात स्थिर रहन्छ, लामो दूरीको तारहरूको कारणले महत्त्वपूर्ण संकेत क्षीणनलाई रोक्छ।

4. विरोधी हस्तक्षेप बाहिरी सुरक्षा डिजाइन

घेरा ज्वाला-प्रतिरोधी ABS सामग्रीबाट बनेको छ र बाहिरी वर्षा, धुलो, र औद्योगिक विद्युत चुम्बकीय हस्तक्षेपबाट आन्तरिक कम्पोनेन्टहरू जोगाउन सिल गरिएको संरचना समावेश गर्दछ। यो डिजाइनले दीर्घकालीन बाहिरी अपरेशनको समयमा ओसीलेटर अक्सिडेशन र सिग्नल प्रदर्शन बहावलाई रोक्छ।

FAQ

Q1: दिशात्मक फ्ल्याट-प्यानल एन्टेनाको फिड लम्बाइ र RF कनेक्टर बदल्न सकिन्छ?

A: अनुकूलन समर्थित छ। मानक एन्टेना फिडरहरू 1 मिटरदेखि 15 मिटरसम्म कुनै पनि लम्बाइमा अनुकूलित गर्न सकिन्छ। जडानकर्ता SMA पुरुष र महिला, N हेड, BNC आवश्यकता अनुसार बदल्न सकिन्छ। ठूला अर्डरहरूको लागि, शेलमा रहेको लोगोलाई अनुकूलनका लागि सिल्क-स्क्रिन गर्न सकिन्छ।

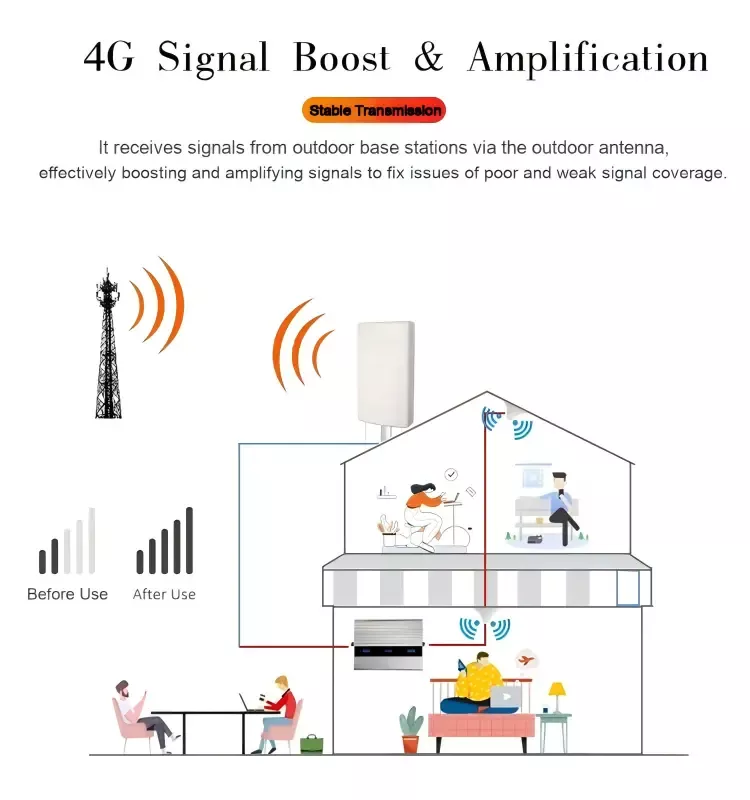

Q2: के यो फ्ल्याट-प्यानल एन्टेनालाई 4G सिग्नल एम्पलीफायर र वाइफाइ ब्रिज दुवैको रूपमा प्रयोग गर्न सकिन्छ?

A: ठ्याक्कै। हाम्रो एन्टेनाले धेरै ब्यान्डहरू GSM/4G/5G/2.4G/5.8G कभर गर्दछ, र सिग्नल रिपीटरहरू, वायरलेस ब्रिजहरू, र 433 iot डेटा प्रसारण उपकरणहरूसँग उपयुक्त छ। एन्टेनाको एउटा सेट धेरै इन्जिनियरिङ उपकरणहरूसँग उपयुक्त छ।

Q3: के धातुको पर्खाल र इस्पात संरचनाहरूले एन्टेना संकेतहरूलाई असर गर्छ?

A: धातु पानाले रेडियो फ्रिक्वेन्सी संकेतहरू प्रतिबिम्बित र ढाल गर्न सक्छ। स्थापना गर्दा, एन्टेनाको अगाडिको विकिरण सतहले धातुको ढालको ठूलो क्षेत्रहरूबाट बच्नुपर्छ। यदि यसबाट बच्न असम्भव छ भने, विभिन्न बिन्दुहरूमा संकेतहरू प्राप्त गर्न थप एन्टेना थप्न सकिन्छ, र इन्जिनियरहरूले बिन्दु समायोजन योजना प्रदान गर्न सक्छन्।

Q4: वर्षातको समयमा लामो समयसम्म बाहिर प्रयोग गर्दा फिडर जोइन्टमा पानी भित्रिने र सर्ट सर्किट हुने समस्यालाई कसरी समाधान गर्ने?

A: स्थापना पछि, धातु संयुक्त स्थिति वरिपरि वाटरप्रूफ विद्युत टेप बेर्नुहोस्। बाहिरी पोल-माउन्ट गरिएको एन्टेनालाई अपग्रेड गरिएको वाटरप्रूफ जोइन्टसँग पूर्ण रूपमा वर्षाको पानीलाई जोइन्ट क्षय हुनबाट रोक्नको लागि अनुकूलित गर्न सकिन्छ।
