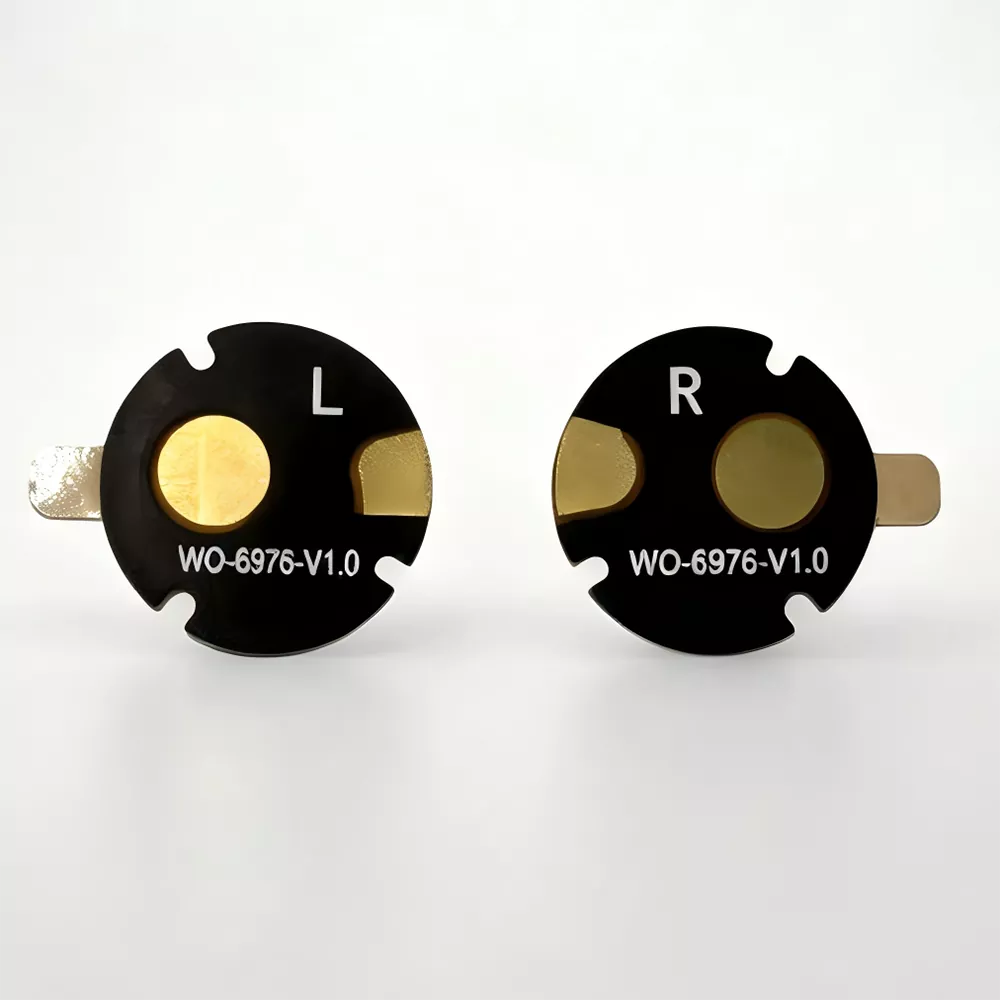

लचिलो हेडफोन एन्टेनाहरू लघु आरएफ ट्रान्सीभर कम्पोनेन्टहरू हुन् जसले PI/LCP लचिलो सब्सट्रेटहरूलाई आधारको रूपमा प्रयोग गर्दछ, नक्काशी मार्फत बनाइएको प्रवाहकीय विकिरण ढाँचाहरू सहित। तिनीहरू विशेष गरी TWS ब्लुटुथ इयरबडहरू, ओभर-इयर वायरलेस इयरफोनहरू, र कम्प्याक्ट आन्तरिक गुफाहरू भएका हड्डी-कंडक्शन हेडफोनहरूका लागि डिजाइन गरिएका छन्। कठोर PCB वा वसन्त एन्टेनाहरू भन्दा फरक, लचिलो हेडफोन एन्टेनाहरूले उत्कृष्ट बेन्डेबिलिटी र अल्ट्रा-पातलो प्रोफाइलहरू प्रदान गर्दछ, तिनीहरूलाई इयरफोन हाउसिंग, ब्याट्री साइडहरू, र अनियमित आकारको कान काण्डहरूको भित्री पर्खालहरू अनुरूप गर्न सक्षम बनाउँछ। यसले प्रभावकारी रूपमा चुनौतिहरूलाई सम्बोधन गर्दछ जस्तै सीमित गुहा ठाउँ र धातु संरचनाहरूको कारणले संकेत अवरोध।

Shenzhen Qianmu Communication Technology Co., Ltd., शेन्जेन-आधारित एन्टेना निर्माताको रूपमा, हेडफोन एन्टेना डिजाइन समाधानहरू निरन्तर परिष्कृत गर्नको लागि यसको इन-हाउस RF प्रयोगशालामा निर्भर छ र असंख्य हेडफोन ब्रान्डहरूको लागि भरपर्दो आपूर्तिकर्ताको रूपमा सेवा गर्दछ।

कार्य सिद्धान्त

तिनीहरू अनिवार्य रूपमा लघु प्लानर आरएफ विकिरण घटक हुन्। वायरलेस अडियो मोड्युलबाट उच्च-फ्रिक्वेन्सी विद्युतीय संकेतहरू एन्टेनाको विकिरण सर्किटमा पठाइन्छ, जसले तिनीहरूलाई विद्युत चुम्बकीय प्रेरणा मार्फत विद्युत चुम्बकीय तरंगहरूमा रूपान्तरण गर्दछ। एकै साथ, एन्टेनाले बाह्य ब्लुटुथ इलेक्ट्रोम्याग्नेटिक तरंगहरू कब्जा गर्छ र तिनीहरूलाई मुख्य नियन्त्रण चिपमा प्रसारणको लागि विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ, स्मार्टफोन र इयरफोनहरू बीच द्विदिश अडियो डेटा स्थानान्तरण सक्षम पार्छ। इयरफोन प्रयोग परिदृश्यहरूमा कार्यसम्पादन अनुकूलन गर्न, हामीले एन्टेनाको फिड पोइन्ट र ग्राउन्डिङ मिल्दो डिजाइनलाई मानव टाउकोले गर्दा हुने संकेत अवशोषण हानि कम गर्न परिमार्जन गरेका छौं। वास्तविक-विश्व परीक्षण केस: उही TWS इयरबडहरूका लागि, हाम्रो Qianmu फ्लेक्सिबल हेडफोन एन्टेनाले मानक वसन्त एन्टेनालाई प्रतिस्थापन गर्दै पर्खालबाट 3.2m बाट 6.1m सम्म स्थिर जडान दूरी बढायो, विच्छेदको सम्भावनालाई 72% ले घटाइयो (वास्तविक मानव पहिरनको परीक्षण रिपोर्टको साथ उपलब्ध परीक्षणको रिपोर्टमा एनेकोइक चेम्बरमा सङ्कलन गरिएको डेटा;)।

मिल्दो यन्त्रहरूको सूची

यो लचिलो हेडफोन एन्टेना विभिन्न ताररहित अडियो टर्मिनलहरूसँग व्यापक रूपमा उपयुक्त छ:

1. TWS True Wireless Bluetooth Earbuds (इन-इयर, सेमी-इन-इयर)

२. ओपन-ब्याक कानमा झुण्डिएका ब्लुटुथ हेडफोनहरू, एयर कन्डक्शन हेडफोनहरू

3. बोन कन्डक्शन वायरलेस इयरफोन, नेकब्यान्ड ब्लुटुथ हेडफोन

4. सहायक अडियो प्राप्त गर्ने हेडफोनहरू, वायरलेस श्रवण सहायता-शैली हेडफोनहरू

5. कम्प्याक्ट हेडसेट पोर्टेबल वायरलेस इयरफोनहरू निर्मित परिमार्जन समाधानको साथ

कुञ्जी बिक्री बिन्दुहरू

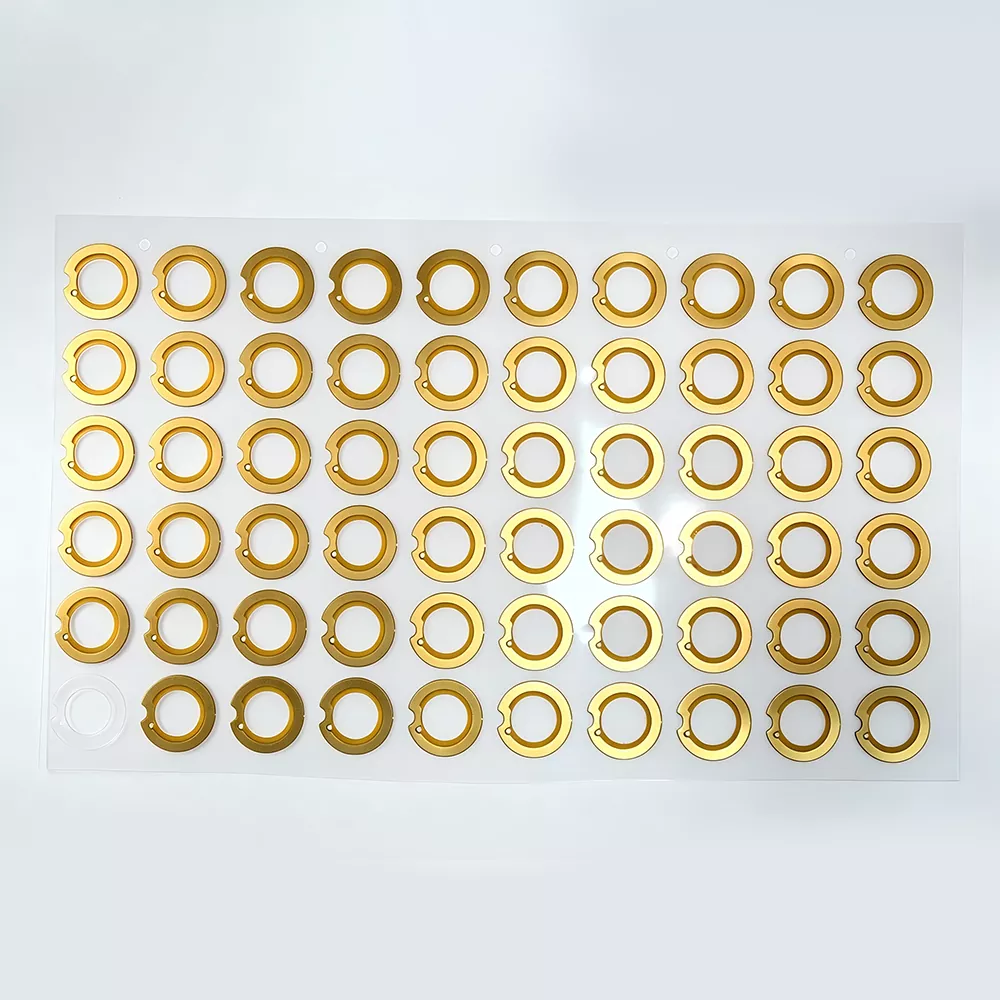

1. अल्ट्रा-पातलो र लचिलो, इयरबडहरूको चरम स्ट्याकिङ फिट गर्न डिजाइन गरिएको

०.१२–०.३ मिमीको मोटाईमा उपलब्ध, ≤१.५ मिमीको न्यूनतम झुकाउने त्रिज्याको साथ, यसले तामा क्र्याक वा डेलामिनेशन बिना हजारौं फ्लेक्स चक्रहरूलाई समर्थन गर्दछ। यसलाई इयरफोनको काण्ड, ब्याट्री साइडहरू, वा आवासको घुमाउरो भित्री पर्खालहरूमा टाँस्न सकिन्छ, फ्ल्याट PCB क्षेत्रहरूको आवश्यकतालाई हटाएर र संरचनात्मक इन्जिनियरहरूलाई इयरफोनको आकार घटाउन मद्दत गर्दछ।

वास्तविक फोटो: वास्तविक समयमा एन्टेना बहु-कोण झुकाउने परीक्षण

2. स्थिर RF कार्यसम्पादनले विच्छेदन र ढिलाइ कम गर्छ

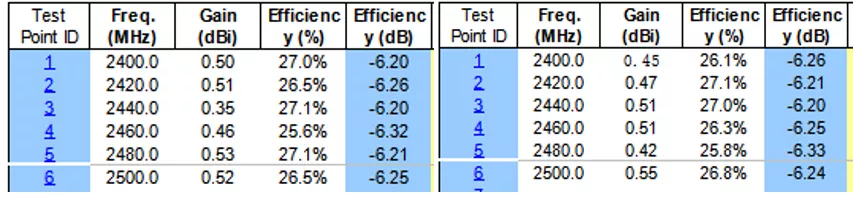

Qianmu Communications RF टोलीले हेडफोन एन्टेना VSWR ≤1.8 र उच्च सिग्नल विकिरण दक्षता हासिल गर्दै, समयभन्दा अगाडि प्रतिबाधा मिलान सिमुलेशन पूरा गर्यो। यसले प्रभावकारी रूपमा पहिरनको समयमा टाउकोमा अवरोधको कारण हुने संकेत क्षीणतालाई कम गर्छ, दौडने र कम्युटिङ परिदृश्यहरूमा अडियो स्टटरिङ घटाउँछ।

3. सजिलो स्वचालित असेंबलीको लागि उच्च-तापमान टाँस्ने ब्याकिङसँग सुसज्जित

एन्टेनाको पछाडिको भागमा उच्च-तापमान-प्रतिरोधी डबल-साइड टाँसिने सुविधा छ, जसले सुरक्षात्मक फिल्मलाई छिलेर छिटो र सुरक्षित संलग्न गर्न अनुमति दिन्छ — कुनै क्लिप वा स्क्रू आवश्यक छैन। यो डिजाइन कारखाना उत्पादन लाइनहरु मा छिटो विधानसभा को लागी आदर्श छ, स्थापना को समयमा श्रम समय कम गर्दछ।

4. उच्च अनुकूलन (कारखाना प्रत्यक्ष आपूर्ति लाभ)

एक चीन हेडफोन एन्टेना निर्माताको रूपमा, हामी 外形轮廓 (外形), फ्रिक्वेन्सी ब्यान्ड ट्युनिङ (मुख्य रूपमा 2.4GHz ब्लुटुथ, विस्तार योग्य), नेतृत्व लम्बाइ, टर्मिनल प्रकार (U.FL, टिन गरिएको सम्पर्कहरू), र सब्सट्रेट सामग्री (PI को लागि अर्थव्यवस्था-ग्रेड / LCP) को अनुकूलन समर्थन गर्छौं। हामी साना ब्याचहरूको लागि नमूना उत्पादन र ठूला-भोल्युम अर्डरहरूको लागि भरपर्दो डेलिभरी टाइमलाइन प्रस्ताव गर्दछौं।

5. सख्त गुणस्तर नियन्त्रण, उच्च स्थिरता

इयरफोन एन्टेनाको प्रत्येक ब्याचले RF एनेकोइक चेम्बरमा नमूना र परीक्षण, साथै उच्च-कम तापक्रम साइकल चलाउने र झुकाउने उमेर परीक्षणहरू, ब्याच कार्यसम्पादन भिन्नताहरू हटाएर ब्रान्डेड इयरफोनहरूको दीर्घकालीन ठूलो उत्पादनको लागि उपयुक्त बनाउँछ।

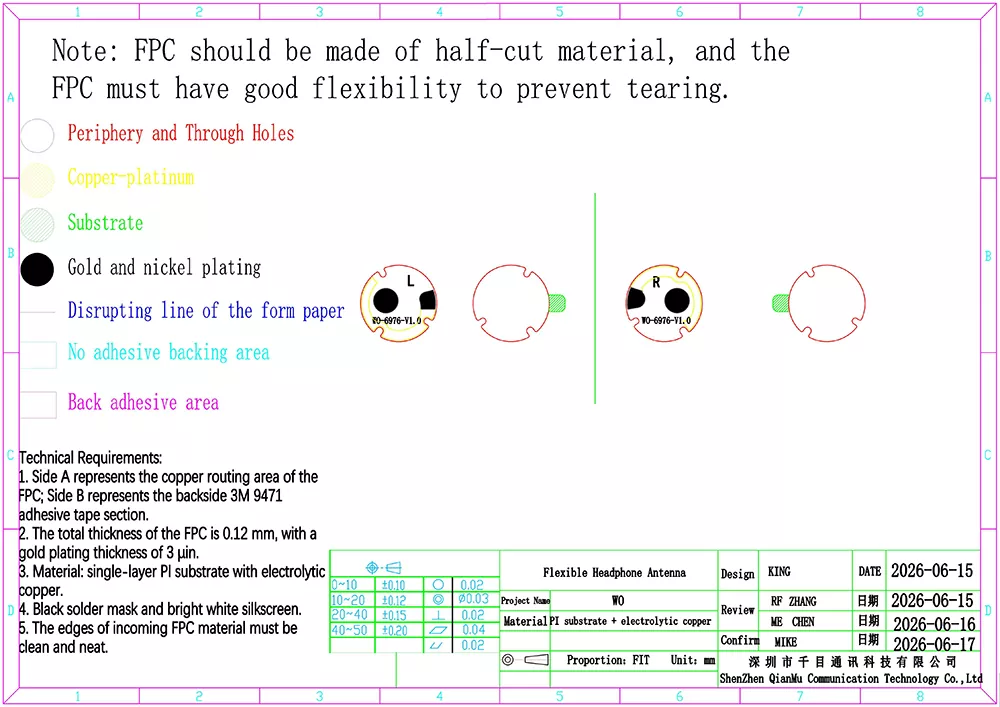

प्राविधिक विनिर्देशहरू

लचिलो हेडफोन एन्टेना बनाम उद्योगमा साझा एन्टेना समाधान

धेरै हेडफोन निर्माताहरूले एन्टेनाहरू चयन गर्दा संघर्ष गर्छन्, वसन्त एन्टेनाहरू, कठोर PCB एन्टेनाहरू, र सिरेमिक एन्टेनाहरू बीच फाटेका छन्। हजारौं हेडफोन परियोजनाहरूमा वास्तविक-विश्व परीक्षणको आधारमा, हामीले स्पष्ट र सहज तुलना कम्पाइल गरेका छौं:

यदि तपाईंका इयरबडहरूमा सीमित आन्तरिक ठाउँ, अनियमित आवास आकारहरू छन्, वा ठूलो उत्पादनमा उच्च स्थिरता आवश्यक छ भने, लचिलो हेडफोन एन्टेना इष्टतम समाधान हो। शेन्जेनमा आधारित एक मौलिक निर्माताको रूपमा, Qianmu कम्युनिकेसनले तपाईंको प्रोटोटाइप अनुसार एन्टेना डिजाइनलाई द्रुत रूपमा अनुकूलन गर्न सक्छ।

आरएफ एनेकोइक चेम्बर परीक्षण उपकरण

कसरी सही लचिलो हेडफोन एन्टेना छनौट गर्ने

धेरै हेडफोन खरिद इन्जिनियरहरूले मोडेलहरू चयन गर्दा अक्सर गल्ती गर्छन्। आपूर्तिकर्ता सेवा अनुभवको वर्षहरूमा आधारित, यहाँ चार प्रमुख छनोट मापदण्डहरू छन्:

1. इयरफोन भित्र उपलब्ध आन्तरिक ठाउँ पुष्टि गर्न प्राथमिकता दिनुहोस्, र गुहाको लम्बाइ, चौडाइ, उचाइ र संरचनाको 3D रेखाचित्रहरू प्रदान गर्नुहोस्। हामी अधिकतम एन्टेना आयामहरू र स्वीकार्य झुकाउने क्षेत्रहरूको मूल्याङ्कन गर्नेछौं। स्ट्यान्डर्ड अफ-द-शेल्फ एन्टेनाहरू सीधै खरिद नगर्नुहोस्, किनकि यसले खराब सिग्नल कार्यसम्पादनमा परिणाम ल्याउने सम्भावना धेरै हुन्छ।

2. वातावरणीय उपयोग लक्ष्यहरू स्पष्ट रूपमा परिभाषित गर्नुहोस्। खेलकुद र बाहिरी हेडफोनहरू लक्षित उत्पादनहरूका लागि, बेन्ड प्रतिरोध र कम्पन प्रतिरोधका लागि अनुकूलित संस्करणहरू चयन गर्नुहोस्; निर्यात उत्पादनहरूको लागि, अग्रिम लक्ष्य बजारको वातावरणीय प्रमाणीकरण आवश्यकताहरू पुष्टि गर्नुहोस्।

3. RF ट्युनिङ समर्थन सेवाहरूमा ध्यान दिनुहोस्—केवल लचिलो हेडफोन एन्टेना खरिद गर्दा उपयोगिताको ग्यारेन्टी हुँदैन! उचित एन्टेना मिल्दो र ट्युनिङ बिना, उत्कृष्ट सामग्रीहरूले पनि प्रदर्शन ढिलाइ हुन सक्छ। बिचौलियाको सट्टा इन-हाउस RF इन्जिनियरहरू भएको निर्माता छान्नुहोस्।

4. आधिकारिक अर्डर राख्नु अघि हामीलाई परीक्षणको लागि नमूना पठाउनुहोस्। हामी ग्राहक द्वारा साइटमा परीक्षणको लागि प्रोटोटाइप एन्टेना उत्पादन गर्नेछौं। विकास जोखिमहरू कम गर्दै सफल परीक्षण पछि मात्र ठूलो उत्पादन सुरु हुनेछ।

FAQ

Q1: के इयरफोन एन्टेनाले अनुकूलन आकारलाई समर्थन गर्दछ?

A: हो, हामी अनुकूलन समर्थन गर्छौं। कारखानाको रूपमा, हामी इयरफोनको आन्तरिक संरचना अनुसार बाह्य आयामहरू, सीसा लम्बाइ, र टर्मिनल प्रकार मोल्ड र अनुकूलन गर्न सक्छौं। तपाईंले 2D/3D रेखाचित्रहरू प्रदान गर्न सक्नुहुन्छ, र हामी डिजाइनको मूल्याङ्कन गर्नेछौं र नमूनाहरू उत्पादन गर्नेछौं।

Q2: इयरफोन एन्टेनाहरूको लागि न्यूनतम अर्डर मात्रा (MOQ) के हो?

A: कम MOQ संग मानक इन-स्टक इयरफोन एन्टेना; अनुकूलन नमूनाहरू सानो मात्रामा उपलब्ध छन्, र ठूलो उत्पादन आदेशहरूको लागि MOQ कुराकानी गर्न सकिन्छ। सोधपुछको लागि हाम्रो बिक्री टोलीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्।

Q3: के तपाइँ एन्टेना आरएफ परीक्षण रिपोर्ट प्रदान गर्न सक्नुहुन्छ?

A: हो। उत्पादनहरूको प्रत्येक ब्याच फ्याक्ट्री परीक्षण डेटाको साथ आउँछ, र हामी कागजातको पूर्ण ट्रेसबिलिटी सुनिश्चित गर्दै ग्राहकको अनुरोधमा तेस्रो-पक्ष निरीक्षण रिपोर्टहरू पनि प्रदान गर्न सक्छौं।

Q4: के इयरफोन एन्टेना ब्लुटुथ 5.3 मोड्युलसँग उपयुक्त हुन सक्छ?

A: पूर्ण रूपमा उपयुक्त। लचिलो हेडफोन एन्टेना मानक 2.4G ISM ब्यान्डमा काम गर्दछ र ब्लुटुथ 5.0/5.1/5.2/5.3 अडियो मोड्युलहरूको सम्पूर्ण श्रृंखलासँग उपयुक्त छ।

Q5: उत्पादन निर्यातको लागि के कागजातहरू प्रदान गर्न सकिन्छ?

A: हामी विभिन्न देशहरूमा भन्सार क्लियरेन्स आवश्यकताहरू पूरा गर्न प्रोफार्मा इनभ्वाइसहरू, प्याकिङ सूचीहरू, RoHS र CE रिपोर्टहरू, व्यापार इजाजतपत्रहरू, र अन्य कागजातहरू प्रदान गर्न सक्छौं।
