स्पटलाइट एन्टेना

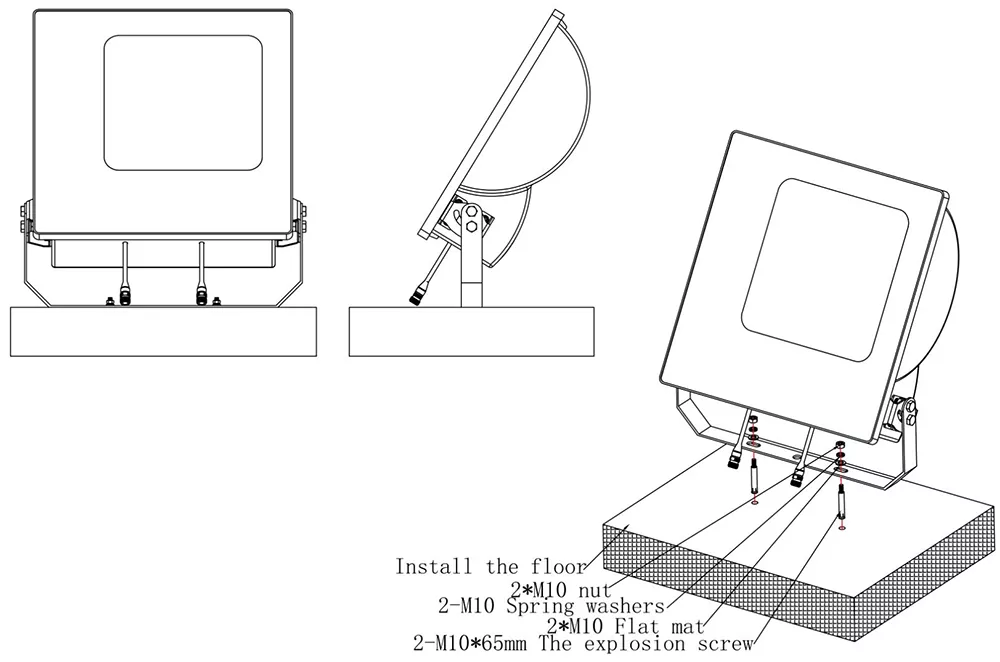

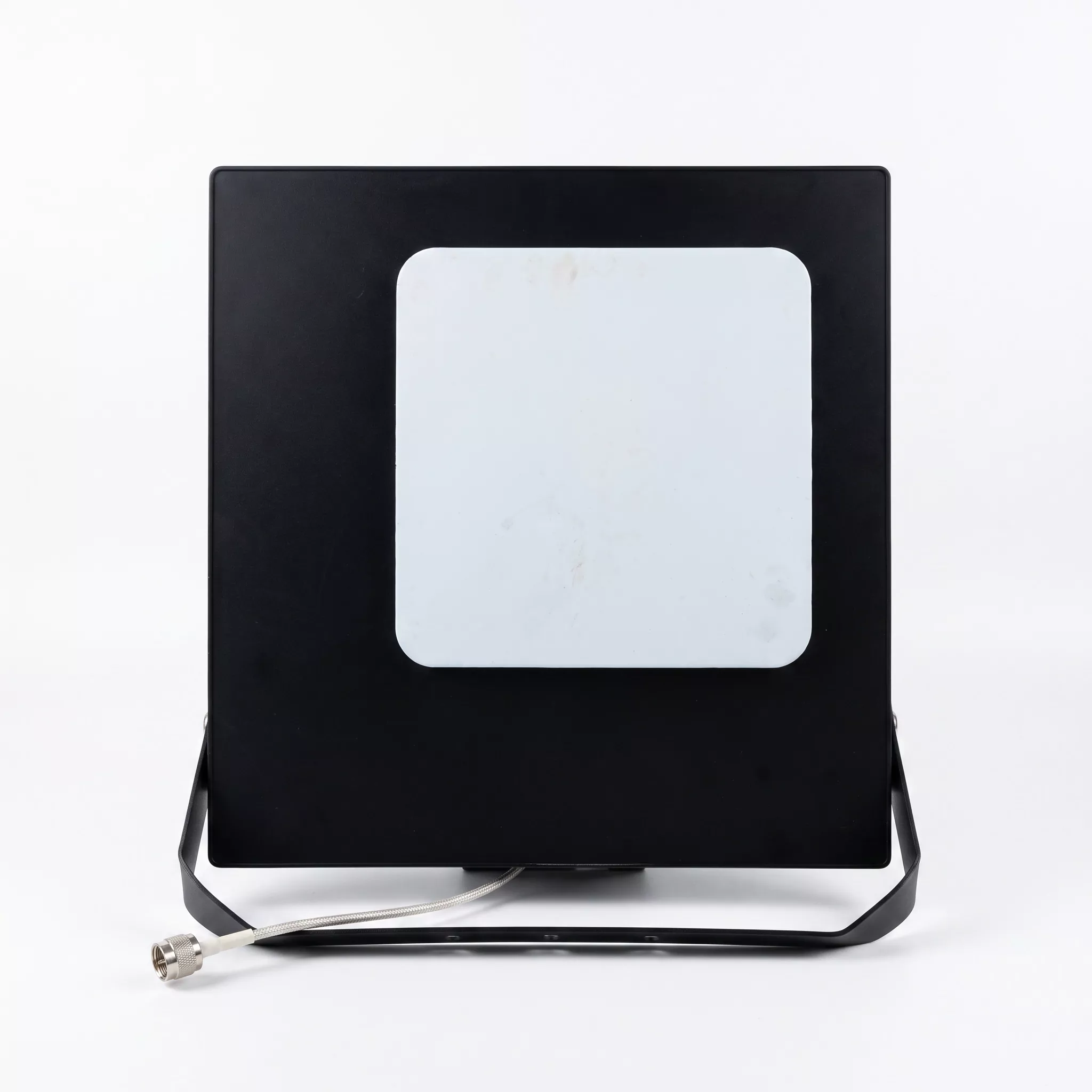

स्पटलाइट एन्टेना, जसलाई सजावटी स्पटलाइट-प्रकार वा क्यामोफ्लाज्ड फ्लडलाइट बेस स्टेशन एन्टेना पनि भनिन्छ, बाहिरी दिशात्मक बाह्य संचार एन्टेना हो। यसको आवासले बाहिरी प्रकाश स्पटलाइटहरूको डिजाइनलाई ठीकसँग प्रतिकृति बनाउँछ, 4G/5G RF विकिरण इकाइहरूलाई बत्तीको शरीर भित्र एकीकृत गर्दै शहरी परिदृश्य वृद्धिको साथ सिग्नल प्रसारण र स्वागत संयोजन गर्न। यसले अतिरिक्त सिग्नल टावरहरूको आवश्यकतालाई हटाउँछ र रूफटपहरू, भवनहरूको अनुहारहरू, वा प्लेटफर्महरूमा स्थापना गर्न सकिन्छ, मौलिक रूपमा सामान्य समस्याहरू जस्तै दृश्य अवरोध र परम्परागत एन्टेनासँग सम्बन्धित निर्माण पहुँचमा सम्पत्ति प्रतिबन्धहरू समाधान गर्दछ। Qianmu Communications को यो एन्टेना एक वाइडब्यान्ड डुअल-पोलराइज्ड डायरेक्शनल बेस स्टेशन एन्टेना हो, विशेष गरी इनडोर-आउटडोर सहयोगी गहिरो कभरेज परियोजनाहरूको लागि डिजाइन गरिएको कोर RF कम्पोनेन्टको रूपमा सेवा गर्दै। बजारमा उपलब्ध साधारण अनुकरणहरू भन्दा फरक, हाम्रो एन्टेनाले यसको गुहा संरचना भित्र विद्युत चुम्बकीय अलगावलाई अनुकूलित गर्दछ, बत्ती आवासले RF विकिरणलाई अवरोध नगर्ने कुरा सुनिश्चित गर्दै। यसले उत्कृष्ट छलावरण सौन्दर्यशास्त्र र उच्च आरएफ कार्यसम्पादन दुवै प्रदान गर्दछ, जसले यसलाई विश्वव्यापी सञ्चार पूर्वाधार अपग्रेड परियोजनाहरूको लागि उपयुक्त बनाउँछ।

कार्य सिद्धान्त

१. सिग्नल ट्रान्समिशन र रिसेप्शनको आधारभूत सिद्धान्तहरू

सम्पूर्ण स्पटलाइट एन्टेनामा चारवटा कोर कम्पोनेन्टहरू हुन्छन्: RF विकिरण इकाई, धातु रिफ्लेक्टिभ ब्याक प्यानल, वाटरप्रूफ क्यामोफ्लाज हाउसिंग, र डुअल एन-टाइप कनेक्टरहरू।

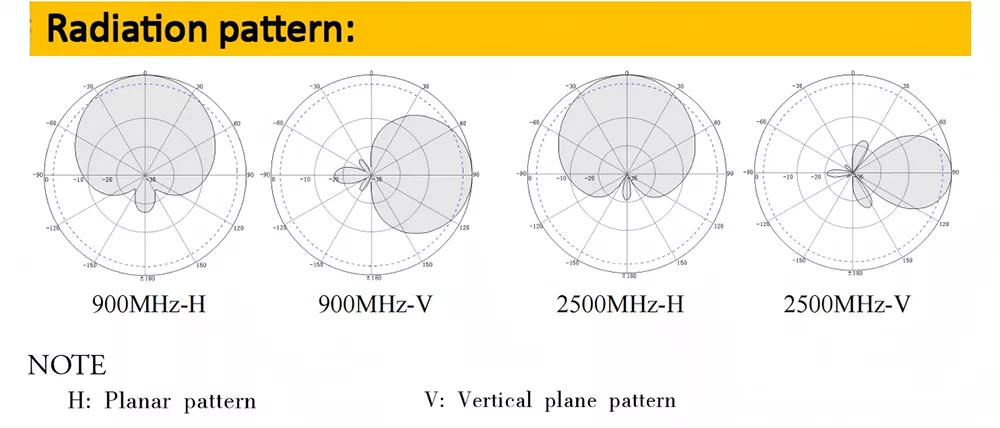

① सिग्नल ट्रान्समिशन: RRU यन्त्रले रेडियो फ्रिक्वेन्सी बिजुली संकेतहरू आउटपुट गर्दछ, जुन दुई N-K कनेक्टरहरू मार्फत एन्टेना भित्रको आन्तरिक एल्युमिनियम विकिरण तत्वहरूमा पठाइन्छ। यी संकेतहरू 698-3600 मेगाहर्ट्ज दायरामा रेजोनन्ट गुहाहरूद्वारा विद्युत चुम्बकीय तरंगहरूमा रूपान्तरित हुन्छन् र त्यसपछि 65° तेर्सो दिशात्मक बीम मार्फत बाहिरी विकिरण गरिन्छ, सही रूपमा लक्षित भवनको भुइँहरू ढाक्छ।

②सिग्नल रिसेप्शन: भवन भित्र मोबाइल फोन र IoT यन्त्रहरू द्वारा उत्सर्जित अपस्ट्रीम विद्युत चुम्बकीय तरंगहरू एन्टेनाद्वारा सर्वदिशात्मक रूपमा कब्जा गरिन्छ। रिफ्लेक्टरले हस्तक्षेप संकेतहरू सङ्कलन र फिल्टर गर्दछ, विद्युत चुम्बकीय तरंगहरूलाई विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ जुन आधार स्टेशन उपकरणहरूमा फिर्ता पठाइन्छ, जसले गर्दा द्विदिशात्मक संचार पूरा हुन्छ।

2. संकेत गैर-क्षीणन को लागी अनुकूलित कोर संग छलावरण खोल

धेरैजसो कम लागतको एन्टेनाहरूले मानक प्लास्टिक आवासहरू प्रयोग गर्छन्, परिणामस्वरूप RF नोक्सान 15% भन्दा बढी हुन्छ, जसले सेल किनारहरूमा कमजोर संकेतहरू र सुस्त नेटवर्क गति निम्त्याउँछ। Qianmu कम्युनिकेशन्स फ्याक्ट्रीले स्वतन्त्र रूपमा परिमार्जित UABS पारदर्शी तरंग आवास विकास गरेको छ, प्रयोगशाला मापनको साथ RF हानि मात्र 6.2% को रूपमा कम देखाउँछ। लेयर्ड एल्युमिनियम विकिरण एरेसँग मिलाएर, यसले परम्परागत आवासहरूमा धातु कोष्ठकले गर्दा हुने शिल्डिङ प्रभावलाई बेवास्ता गर्छ, समान अवस्थाहरूमा डाउनलिङ्क नेटवर्क गतिमा 30% वृद्धि हासिल गर्दछ। भेक्टर नेटवर्क विश्लेषकहरूबाट कच्चा मापन डेटा अनुरोधमा उपलब्ध छ।

प्राविधिक विनिर्देशहरू

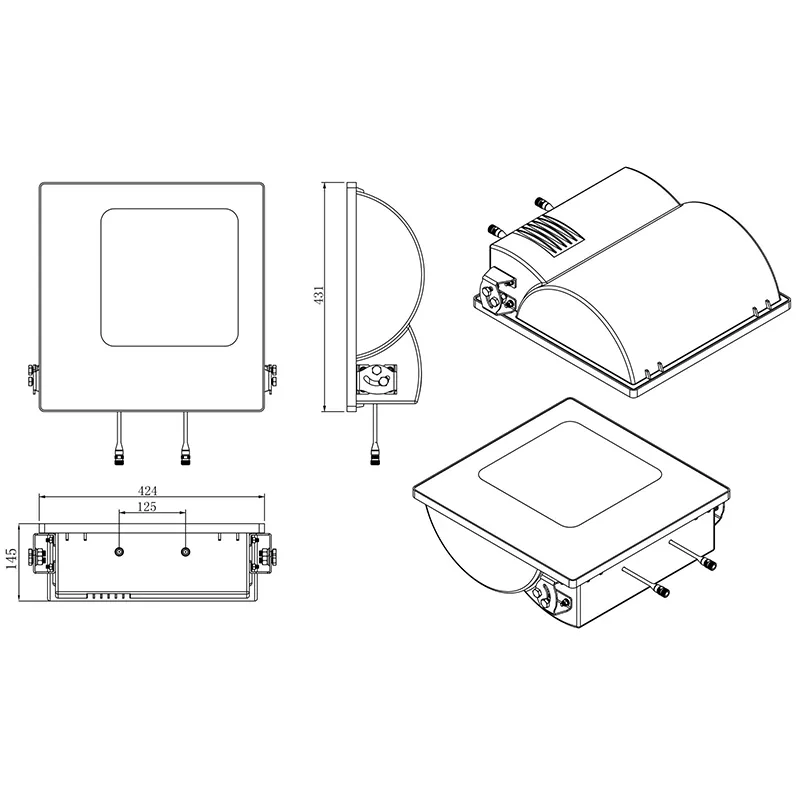

मेकानिकल संरचनात्मक मापदण्डहरू

खरिद र चयन गाइड

1. फ्रिक्वेन्सी ब्यान्ड कभरेज पुष्टि गर्न प्राथमिकता दिनुहोस्। चीनको मुख्यधारा 5G 3.5GHz ब्यान्डको लागि, 1710-3600MHz समर्थन गर्ने वाइडब्यान्ड स्पटलाइट एन्टेनाहरू चयन गर्न आवश्यक छ। अधिकतम 2700MHz भएका पुराना एन्टेनाहरूले हालको 5G नेटवर्कहरूलाई समर्थन गर्न सक्दैन र पछि पूर्ण प्रतिस्थापनको आवश्यकता पर्नेछ, महत्त्वपूर्ण रूपमा परियोजना लागतहरू बढ्दै जान्छ।

2. वास्तविक RF प्यारामिटरहरू प्रमाणित गर्नुहोस् र भ्रामक विशिष्टताहरू अस्वीकार गर्नुहोस्। खरिद गर्नु अघि, आपूर्तिकर्ताहरूलाई एउटै मोडेलको लागि मापन गरिएको भेक्टर नेटवर्क विश्लेषक कर्भहरू प्रदान गर्न आवश्यक छ, तीन मुख्य सूचकहरू: लाभ, VSWR, र अगाडि-देखि-पछाडि अनुपात प्रमाणित गर्नमा केन्द्रित। बजारमा कम-लागत उत्पादनहरूले प्राय: लाभलाई अतिरंजित गर्दछ, परिणामस्वरूप वास्तविक कभरेज दूरी 40% भन्दा बढीले कम हुन्छ।

3. बाहिरी सुरक्षा र सामग्रीहरूमा जोड: बारम्बार वर्षा र टाइफुनको साथ तटीय क्षेत्रहरूमा, मौसम प्रतिरोधी UABS घेराहरूसँग मिलाएर डाइ-कास्ट एल्युमिनियम भाइब्रेटरहरू प्रयोग गर्नुपर्छ। पातलो फलामको पाना भाइब्रेटरहरू र साधारण प्लास्टिकको घेराहरू 1-2 वर्ष पछि क्षरण र पानीको प्रवेशबाट ग्रस्त हुनेछन्, जसको परिणामस्वरूप समयको साथमा धेरै उच्च मर्मत लागतहरू हुनेछन्।

4. इन-हाउस R&D र उत्पादन क्षमता भएका निर्माताहरू चयन गर्नुहोस्। मध्यस्थकर्ताहरूसँग अनुसन्धान र विकास, गुणस्तर नियन्त्रण, र अनुकूलन, परीक्षण रिपोर्ट, वा बिक्री पछि प्राविधिक समर्थन प्रदान गर्न सक्दैन। मूल निर्माताहरूसँग प्रत्यक्ष रूपमा जडान गर्नाले सहायक सामग्रीको सिङ्क्रोनाइज्ड आपूर्ति, अनुकूलित प्यारामिटरहरू, छिटो बिक्री पछि सेवा, र ठूलो-भोल्युम अर्डरहरूको लागि स्थिर डेलिभरी सक्षम बनाउँछ।

FAQ

Q1: कुन संचार आवृत्ति ब्यान्डहरू यो स्पटलाइट एन्टेनाले पूर्ण रूपमा कभर गर्दछ? के यसले 5G लाई समर्थन गर्छ?

A: एन्टेनाले 698-960 MHz र 1710-3600 MHz फ्रिक्वेन्सी ब्यान्डहरूमा सञ्चालन गर्दछ, 2G GSM, 3G UMTS, र 4G LTE का सबै ब्यान्डहरूसँग पूर्ण रूपमा उपयुक्त छ। यसले मुख्यधाराको घरेलु 5G NR ब्यान्ड N41/N78 साथै विदेशी देशहरूमा प्रमुख 5G ब्यान्डहरूलाई समर्थन गर्दछ। एकल परिनियोजनले चरणबद्ध एन्टेना प्रतिस्थापनको आवश्यकता बिना सहयोगी 4G+5G कभरेज सक्षम गर्दछ।

Q2: के यसले OEM / ODM अनुकूलन समर्थन गर्दछ? कुन प्यारामिटरहरू परिमार्जन गर्न सकिन्छ?

A: स्रोतमा कारखानाको रूपमा, हामी पूर्ण-आयामी अनुकूलन सेवाहरू प्रस्ताव गर्छौं: समायोज्य एन्टेना लाभ, बीम चौडाइ, कनेक्टर प्रकार (N/4.3-10), आवास रङ, र शरीर रेशम-स्क्रिन लोगो। विशेष न्यारोब्यान्ड विदेशी परियोजनाहरूको लागि, हाम्रो R&D टोलीले RF ओसिलेटरलाई पुन: ट्युन गर्न सक्छ।

Q3: के कम्पनीले साइटमा कारखाना अडिटहरू समर्थन गर्दछ? के यो योग्यता कागजातहरू प्रदान गर्न सक्छ?

A: Shenzhen Qianmu Communication Technology Co., Ltd ले उत्पादन सुविधा, उत्पादन लाइनहरू र RF प्रयोगशालामा पहुँचको अनुमति दिँदै आगन्तुकहरूलाई एक दिन अघि नै भेटघाट गरेर कारखाना भ्रमणहरू प्रदान गर्दछ। पूर्ण ISO, CE, FCC, र RoHS प्रमाणपत्रहरू, तेस्रो-पक्ष परीक्षण रिपोर्टहरू सहित, इलेक्ट्रोनिक ढाँचामा निःशुल्क उपलब्ध छन्; आधिकारिक छाप सहितको मूल मुद्रित प्रतिलिपिहरू बोलपत्र प्रयोजनका लागि प्रदान गर्न सकिन्छ।
