कसरी बडी क्याम जीपीएस एन्टेनाले स्थिति सटीकता र प्रमाण ट्रेसबिलिटी सुधार गर्न सक्छ

आधुनिक कानून प्रवर्तन र क्षेत्र रेकर्डिङ उपकरणहरूको लागि, भरपर्दो स्थिति सुविधा भन्दा बढी छ - यसले प्रत्यक्ष रूपमा प्रमाण पत्ता लगाउने क्षमता र परिचालन सुरक्षालाई असर गर्न सक्छ।Qianmuको विकास गर्दछबडी क्याम जीपीएस एन्टेनाशरीरमा लगाएका क्यामेराहरू, प्रमाण सङ्कलन टर्मिनलहरू, गस्ती उपकरणहरू, र अन्य माग गर्ने मोबाइल उपकरणहरूको लागि औद्योगिक-ग्रेड GNSS सिरेमिक एन्टेनाको रूपमा। यसको GPS, BeiDou, GLONASS, र Galileo कम्प्याटिबिलिटी, RHCP डिजाइन, र रग्ड सिरेमिक संरचना चुनौतीपूर्ण वातावरणमा स्थिर स्याटेलाइट रिसेप्शन कायम राख्न डिजाइन गरिएको हो।

शरीरले लगाएको क्यामेरा भित्रको GPS एन्टेनाले मानव-शरीरको अवरोध, कम्प्याक्ट उपकरण संरचना, धातुको ढाल, सेलुलर आरएफ मोड्युलहरू, ब्याट्रीहरू, र बाहिरी अवस्थाहरू परिवर्तन गर्ने वरपर काम गर्नुपर्छ। उपयुक्त GNSS एन्टेनालाई आधारभूत उपग्रह रिसेप्शन भन्दा बढी चाहिन्छ। यस लेखले कसरी सिरेमिक एन्टेना निर्माण, गोलाकार ध्रुवीकरण, आरएफ हस्तक्षेप नियन्त्रण, फराकिलो-तापमान सामग्री, र सही स्थापनाले स्थिर स्थितिमा योगदान दिन्छ भनेर वर्णन गर्दछ। यसले सिरेमिक र लचिलो FPC एन्टेना टेक्नोलोजीहरू पनि तुलना गर्दछ र व्यावसायिक शरीर क्यामेराहरूको निर्माताहरूको लागि मुख्य चयन र स्थापना विचारहरू रूपरेखा गर्दछ।

सामग्रीको तालिका

1. बडी क्याम जीपीएस एन्टेना के हो?
2. शरीरमा लगाइएका क्यामेराहरूमा GPS प्रदर्शनले किन महत्त्व राख्छ?
3. कुन प्रदर्शन कारकहरू खरीददारहरूले मूल्याङ्कन गर्नुपर्छ?
4. सिरेमिक GPS एन्टेना बनाम FPC एन्टेना
5. प्रमुख प्राविधिक विनिर्देशहरू
6. जीपीएस एन्टेना कसरी स्थापना गर्नुपर्छ?
7. सामान्य अनुप्रयोगहरू
8. FAQ
9. निष्कर्ष

बडी क्याम जीपीएस एन्टेना के हो?

बडी क्याम GPS एन्टेना एक विशेष GNSS प्राप्त गर्ने कम्पोनेन्ट हो जुन शरीरमा लगाएका क्यामेराहरू र पोर्टेबल प्रमाण-रेकर्डिङ टर्मिनलहरूको लागि उपग्रह नेभिगेसन संकेतहरू प्राप्त गर्न डिजाइन गरिएको हो। सामान्य-उद्देश्य GPS एन्टेनाको विपरीत, यसले शरीरको अवरोध, इलेक्ट्रोनिक हस्तक्षेप, आन्दोलन, र बाहिरी वातावरण परिवर्तन गर्दा कम्प्याक्ट एन्क्लोजर भित्र काम गर्नुपर्छ।

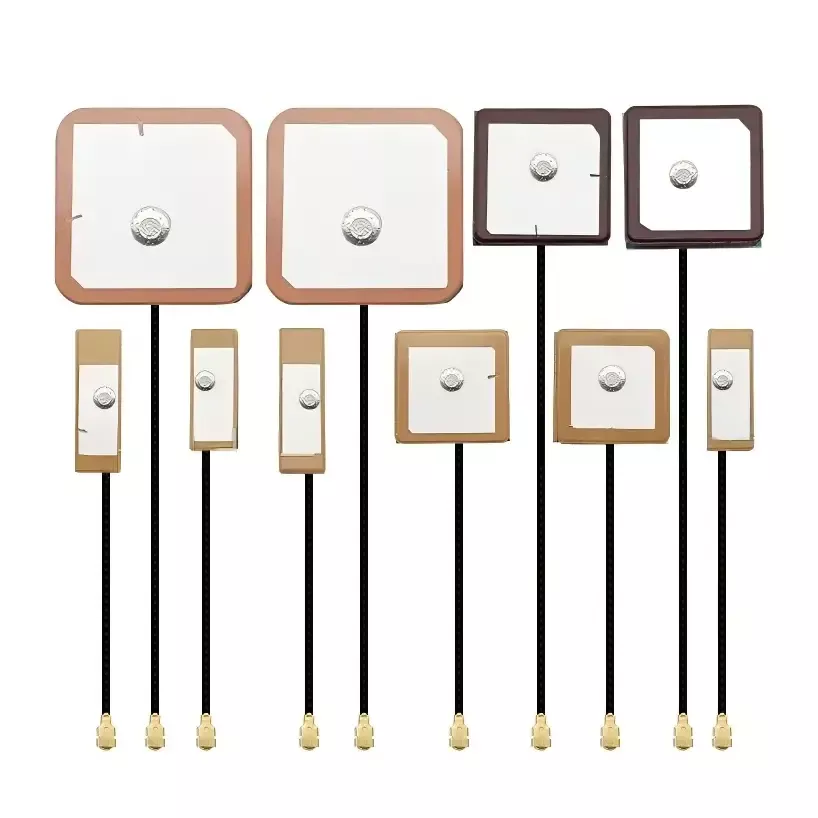

Qianmu को समाधान एक उच्च-डायलेक्ट्रिक सिरेमिक प्याच संरचना र दाहिने हात गोलाकार ध्रुवीकरण (RHCP) प्रयोग गर्दछ। डिजाइनले 1575.42 MHz मा GPS L1 र 1561 MHz मा BeiDou B1 लाई समर्थन गर्दछ, जबकि प्रमुख उपग्रह नेभिगेसन प्रणालीहरूसँग अनुकूलताले दुवै घरेलू र अन्तर्राष्ट्रिय बजारहरूमा व्यावसायिक स्थिति अनुप्रयोगहरूलाई समर्थन गर्न सक्छ।

एन्टेनाले स्याटेलाइट सिग्नलहरू प्राप्त गर्दछ र स्थिति चिपसेटमा अनुकूलित आरएफ सिग्नल पास गर्दछ। यन्त्रले त्यसपछि स्थान, गति, समय, र उचाइ जानकारी गणना गर्न सक्छ र रेकर्ड गरिएको अडियो र भिडियोसँग स्थान डेटा सम्बद्ध गर्न सक्छ। यसले रेकर्ड गरिएको सामग्री र घटना भएको स्थानको बीचमा व्यावहारिक जडान सिर्जना गर्दछ।

शरीरमा लगाइएका क्यामेराहरूमा GPS प्रदर्शनले किन महत्त्व राख्छ?

कर्मचारीहरू हिड्दा, दौडिरहेको, घुम्ने, भवनहरूमा प्रवेश गर्दा वा सवारी साधन चलाउँदा शरीरमा लगाइने क्यामेराहरू प्रायः प्रयोग गरिन्छ। यी आन्दोलनहरूले स्थिर GPS रिसीभरले सामान्यतया अनुभव गर्ने भन्दा बढी कठिन RF वातावरण सिर्जना गर्दछ।

स्थिर स्थितिले धेरै व्यावहारिक लाभहरू प्रदान गर्न सक्छ:

• प्रमाण पत्ता लगाउने क्षमता:स्थान जानकारी रेकर्ड फुटेज र परिचालन घटनाहरु संग सम्बन्धित हुन सक्छ।
• निरन्तर गति अभिलेख:भरपर्दो उपग्रह रिसेप्शनले आन्दोलन ट्र्याकिङमा अन्तर कम गर्न मद्दत गर्दछ।
• परिचालन सचेतना:फिल्ड टोलीहरूले मोबाइल अपरेशनको समयमा थप भरपर्दो स्थान जानकारी प्राप्त गर्न सक्छन्।
• घटाइएको स्थिति बहाव:राम्रो एन्टेना कार्यसम्पादन कमजोर वा प्रतिबिम्बित संकेतहरूको कारणले गर्दा अस्थिर स्थान पठनहरूलाई सीमित गर्न मद्दत गर्न सक्छ।
• विश्वव्यापी परिनियोजन:बहु-प्रणाली GNSS अनुकूलता विभिन्न भौगोलिक बजारहरूको लागि अभिप्रेत उपकरणहरूको लागि उपयोगी छ।

निर्माताहरूका लागि, एन्टेना चयनलाई अन्तिम कम्पोनेन्ट-छनोट कार्यको रूपमा व्यवहार गर्नुको सट्टा शरीर-क्यामेरा डिजाइनको प्रारम्भिक चरणहरूमा विचार गर्नुपर्छ।

कुन प्रदर्शन कारकहरू खरीददारहरूले मूल्याङ्कन गर्नुपर्छ?

1. उपग्रह प्रणाली अनुकूलता

व्यावसायिक शरीर क्यामेराहरू विभिन्न देशहरू र सञ्चालन वातावरणहरूमा तैनाथ गर्न सकिन्छ। GLONASS र Galileo लाई समायोजन गर्दा GPS र BeiDou लाई समर्थन गर्दै घरेलु र विदेशी बजारहरूको लागि उपकरण डिजाइन गर्दा थप लचिलोपन प्रदान गर्न सक्छ।

2. गोलाकार ध्रुवीकरण

GNSS उपग्रह संकेतहरूमा गोलाकार ध्रुवीकरण विशेषताहरू छन्। एउटा RHCP एन्टेना यो संकेत गुणसँग मेल खाने डिजाइन गरिएको छ र यसले निश्चित प्रतिबिम्बित र अनुचित ध्रुवीकृत संकेतहरूको प्रभावलाई कम गर्न मद्दत गर्न सक्छ। यो भवनहरू, सवारी साधनहरू, धातु संरचनाहरू, र अन्य प्रतिबिम्बित सतहहरू वरपर विशेष गरी उपयोगी हुन्छ।

3. RF हस्तक्षेप को प्रतिरोध

आधुनिक बडी क्यामेरामा 4G/5G संचार मोड्युल, Wi-Fi, प्रोसेसर, ब्याट्री र अन्य इलेक्ट्रोनिक सर्किटहरू हुन सक्छन्। यी घटकहरूले विद्युतीय रूपमा जटिल वातावरण सिर्जना गर्न सक्छन्। एन्टेना मिल्दो र उपयुक्त शारीरिक पृथक्करणले अनावश्यक RF युग्मन कम गर्न र स्थिति स्थिरता सुधार गर्न मद्दत गर्न सक्छ।

4. वातावरणीय विश्वसनीयता

व्यावसायिक उपकरणहरू गर्मीको गर्मी, जाडो चिसो, कम्पन, प्रभाव, आर्द्रता, र लामो समयसम्म बाहिरी सञ्चालनमा पर्दाफास हुन सक्छ। Qianmu को औद्योगिक सिरेमिक डिजाइन -40°C देखि +75°C को सञ्चालन तापमान दायराको लागि निर्दिष्ट गरिएको छ, जहाँ उपभोक्ता-ग्रेड घटकहरूले पर्याप्त वातावरणीय मार्जिन प्रदान नगर्ने अनुप्रयोगहरूलाई समर्थन गर्दछ।

5. मेकानिकल स्थायित्व

शरीरमा लगाइएका उपकरणहरूले बारम्बार आन्दोलन र शारीरिक ह्यान्डलिङ अनुभव गर्दछ। एक कठोर सिरेमिक एन्टेना संरचनाले अनुप्रयोगहरूमा लचिलो संरचना भन्दा राम्रो आयामी स्थिरता प्रदान गर्न सक्छ जहाँ मेकानिकल स्थायित्व प्राथमिकता हो।

सिरेमिक GPS एन्टेना बनाम FPC एन्टेना

दुवै सिरेमिक र FPC एन्टेना प्रविधिहरू उपयोगी हुन सक्छन्, तर तिनीहरूका विशेषताहरू फरक छन्। सही छनौट उत्पादन संरचना, उपलब्ध ठाउँ, वातावरणीय अवस्था, आवश्यक स्थिति प्रदर्शन, र लक्षित अनुप्रयोगमा निर्भर गर्दछ।

व्यावसायिक प्रमाण-रेकर्डिङ उपकरणहरू विकास गर्ने निर्माताहरूका लागि, सिरेमिक GNSS एन्टेनाले RF प्रदर्शन, वातावरणीय प्रतिरोध, र संरचनात्मक स्थिरताको उपयोगी संयोजन प्रस्ताव गर्न सक्छ।

प्रमुख प्राविधिक विनिर्देशहरू

बडी क्यामेराको लागि GPS एन्टेनाको मूल्याङ्कन गर्दा, इन्जिनियरहरूले नाममात्र फ्रिक्वेन्सी अनुकूलतामा मात्र ध्यान केन्द्रित गर्नुको सट्टा पूर्ण RF र मेकानिकल विशिष्टताको समीक्षा गर्नुपर्छ।

यी विनिर्देशहरूले आरएफ इन्जिनियरहरूको लागि उपयोगी सुरूवात बिन्दु प्रदान गर्दछ। यद्यपि, अन्तिम एन्टेना कार्यसम्पादन सधैं पूर्ण शरीर-क्यामेरा घेरामा एकीकरण पछि प्रमाणित गरिनु पर्छ किनभने आवास सामग्री, ब्याट्री प्लेसमेन्ट, PCB लेआउट, केबल राउटिङ, र नजिकैको ताररहित मोड्युलहरूले वास्तविक RF कार्यसम्पादनलाई महत्त्वपूर्ण रूपमा असर गर्न सक्छ।

जीपीएस एन्टेना कसरी स्थापना गर्नुपर्छ?

यदि यो गलत तरिकाले स्थापना गरिएको छ भने उच्च प्रदर्शन एन्टेनाले पनि कम प्रदर्शन गर्न सक्छ। त्यसैले उचित मेकानिकल र आरएफ एकीकरण आवश्यक छ।

एक उपयुक्त स्थापना स्थिति छान्नुहोस्

सिरेमिक विकिरण क्षेत्र सीधा धातु आवास, ब्याट्री, वा धातु कोष्ठक द्वारा ढाक्नु हुँदैन। शरीरको क्यामेराको माथिल्लो भाग तिर गैर-धातु क्षेत्र सामान्यतया राम्रो हुन्छ। Qianmu ले 4G/5G र Wi-Fi एन्टेनाहरूबाट कम्तिमा 15 एमएमको अलगाव कायम राख्न सिफारिस गर्छ जहाँ उत्पादन संरचनाले अनुमति दिन्छ।

सही सोल्डरिंग प्रक्रियाहरू पालना गर्नुहोस्

पिन-प्रकार एन्टेनाका लागि, सोल्डर जोडहरू पूर्ण र सुरक्षित हुनुपर्छ। SMT उत्पादनहरूका लागि, एन्टेना सही रूपमा पङ्क्तिबद्ध हुनुपर्छ र सिफारिस गरिएको PCB प्रक्रिया अनुसार माउन्ट गर्नुपर्छ। अत्यधिक मेकानिकल दबाबबाट जोगिनु पर्छ किनभने सिरेमिक घटकहरू अनुचित ह्यान्डलिङद्वारा क्षतिग्रस्त हुन सक्छ।

केबल र पावर लाइन रूटिङ नियन्त्रण गर्नुहोस्

पावर लाइनहरू र उच्च-वर्तमान सर्किटहरूसँग अनावश्यक युग्मन कम गर्न एन्टेना केबलहरू सावधानीपूर्वक रूट गर्नुपर्छ। उपयुक्त भएमा, बलियो विद्युतीय हस्तक्षेप स्रोतहरूबाट एन्टेनालाई अलग गर्न इन्सुलेट सामग्रीहरू पनि प्रयोग गर्न सकिन्छ।

पूरा यन्त्र परीक्षण गर्नुहोस्

प्रयोगशाला कम्पोनेन्ट परीक्षण महत्त्वपूर्ण छ, तर यसले पूर्ण-मेसिन प्रमाणिकरणलाई प्रतिस्थापन गर्नु हुँदैन। एसेम्बली पछि, निर्माताहरूले कोल्ड-स्टार्ट र हट-स्टार्ट उपग्रह अधिग्रहण, स्थिति सटीकता, उपग्रह गणना, र यथार्थवादी बाहिरी अवस्थाहरूमा ट्र्याजेक्टोरी निरन्तरताको मूल्याङ्कन गर्नुपर्छ।

कुन अनुप्रयोगहरूले बडी क्याम जीपीएस एन्टेना प्रयोग गर्न सक्छन्?

एक पेशेवर GNSS एन्टेनाले मोबाइल रेकर्डिङ र स्थिति उपकरणहरूको विस्तृत दायरालाई समर्थन गर्न सक्छ, जसमा:

• 4G/5G कानून प्रवर्तन शरीर क्यामेरा
• प्रहरी र ट्राफिक प्रवर्तन रेकर्डिङ टर्मिनलहरू
• शहरी व्यवस्थापन र सडक प्रशासन शरीर क्यामेरा
• फायर विभाग श्रव्य दृश्य प्रमाण उपकरण
• विस्फोट-प्रूफ र आन्तरिक रूपमा सुरक्षित रेकर्डिङ टर्मिनलहरू
• खानी र पेट्रोकेमिकल निरीक्षण उपकरण
• पावर निरीक्षण र रेलवे गस्ती उपकरणहरू
• बाहिरी निरीक्षण र क्षेत्र-अपरेशन टर्मिनलहरू
• निर्यात-उन्मुख बहु-ब्यान्ड बडी-वर्न क्यामेराहरू

GNSS रिसेप्शन, कम्प्याक्ट एकीकरण, र वातावरणीय स्थायित्वको संयोजनले यस एन्टेना टेक्नोलोजीलाई विशेष गरी व्यावसायिक उपकरणहरूमा सान्दर्भिक बनाउँछ जुन बाहिर नियन्त्रित भित्री वातावरणमा निरन्तर सञ्चालन गर्नुपर्छ।

FAQ

1. बडी क्याम जीपीएस एन्टेनाले कुन उपग्रह प्रणालीहरूलाई समर्थन गर्दछ?

एन्टेना GPS L1 र BeiDou B1 फ्रिक्वेन्सीको वरिपरि डिजाइन गरिएको छ र GPS, BeiDou, GLONASS, र Galileo समावेश गर्ने बहु-प्रणाली GNSS अनुप्रयोगहरूलाई समर्थन गर्दछ।

2. GNSS स्वागतको लागि RHCP किन महत्त्वपूर्ण छ?

RHCP, वा दायाँ-हात गोलाकार ध्रुवीकरण, सामान्य GNSS उपग्रह संकेतहरूको ध्रुवीकरण विशेषताहरूसँग मेल खान्छ। यसले रिसेप्शन स्थिरता सुधार गर्न र केही प्रतिबिम्बित वा अनुचित ध्रुवीकृत संकेतहरूको प्रभाव कम गर्न मद्दत गर्न सक्छ।

३. के एन्टेनाले अत्यधिक तापक्रममा काम गर्छ?

निर्दिष्ट अपरेटिङ तापमान दायरा -40°C देखि +75°C हो, एन्टेना धेरै माग बाहिरी र औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

4. के एन्टेनालाई नयाँ बडी क्यामेरा डिजाइनको लागि अनुकूलित गर्न सकिन्छ?

हो। मूल निर्माताको रूपमा, Qianmu ले उपकरण संरचना, सञ्चालन आवृत्ति, स्थापना आवश्यकताहरू, कनेक्टर कन्फिगरेसन, र RF प्रदर्शन लक्ष्यहरू अनुसार अनुकूलित एन्टेना विकासलाई समर्थन गर्न सक्छ।

5. 4G/5G र Wi-Fi एन्टेनाबाट कति क्लियरेन्स कायम गर्नुपर्छ?

उत्पादनको संरचनाले अनुमति दिएको ठाउँमा न्यूनतम १५ मिलिमिटरको विभाजन सिफारिस गरिन्छ। अन्तिम दूरी RF परीक्षण मार्फत पुष्टि गरिनु पर्छ किनभने संलग्न ज्यामिति र आन्तरिक इलेक्ट्रोनिक्सले इष्टतम एन्टेना स्थिति परिवर्तन गर्न सक्छ।

6. के एन्टेना स्थापना पछि बाहिरी परीक्षण आवश्यक छ?

हो। पूर्ण-यन्त्र बाहिरी परीक्षण दृढतापूर्वक सिफारिस गरिन्छ। इन्जिनियरहरूले एन्टेनालाई अन्तिम घेरामा एकीकृत गरिसकेपछि उपग्रह अधिग्रहण, स्थिति सटीकता, चिसो र तातो सुरुवात, र ट्र्याजेक्टोरी निरन्तरता प्रमाणित गर्नुपर्छ।

निष्कर्ष

एक भरपर्दो GNSS एन्टेना व्यावसायिक शरीरमा लगाइने क्यामेराको एक महत्वपूर्ण भाग हो किनभने स्थिति प्रदर्शनले स्थान सटीकता, प्रमाण पत्ता लगाउने क्षमता, र परिचालन विश्वसनीयतालाई प्रभाव पार्छ। सिरेमिक निर्माण, RHCP ध्रुवीकरण, बहु-प्रणाली GNSS अनुकूलता, हस्तक्षेप नियन्त्रण, र फराकिलो-तापमान प्रदर्शनले शरीर-क्यामेरा अनुप्रयोगहरूको मागको लागि बलियो आधार प्रदान गर्न सक्छ।

Qianmu एन्टेना R&D, निर्माण, RF परीक्षण, र बडी-क्यामेरा निर्माताहरू र प्रणाली एकीकरणकर्ताहरूलाई समर्थन गर्न अनुकूलित उत्पादन संयोजन गर्दछ। अनुकूलित फ्रिक्वेन्सी ब्यान्डहरू, आयामहरू, कनेक्टरहरू, स्थापना संरचनाहरू, वा आरएफ अप्टिमाइजेसन आवश्यक पर्ने परियोजनाहरूका लागि, बडी क्याम जीपीएस एन्टेना समाधान अन्वेषण गर्नुहोस् रहामीलाई सम्पर्क गर्नुहोस्प्राविधिक परामर्श, नमूनाहरू, र अनुकूलित एन्टेना विकासको लागि।
