GPS BeiDou एन्टेना

GPS BeiDou एन्टेना GPS L1 (1575.42 MHz) र BeiDou B1 (1561 MHz) सहित L1/B1 फ्रिक्वेन्सी सिग्नलहरूको रिसेप्शनको लागि डिजाइन गरिएको स्याटेलाइट नेभिगेसन RF कम्पोनेन्ट हो।

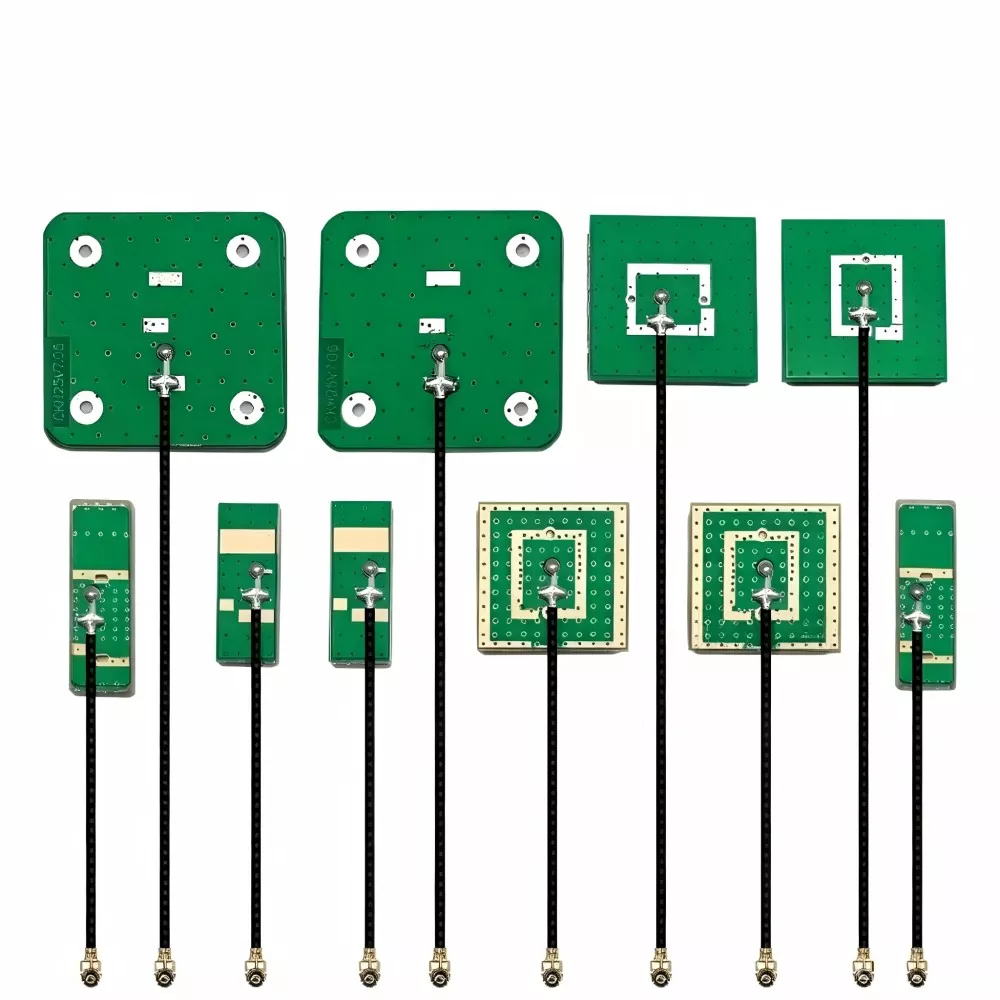

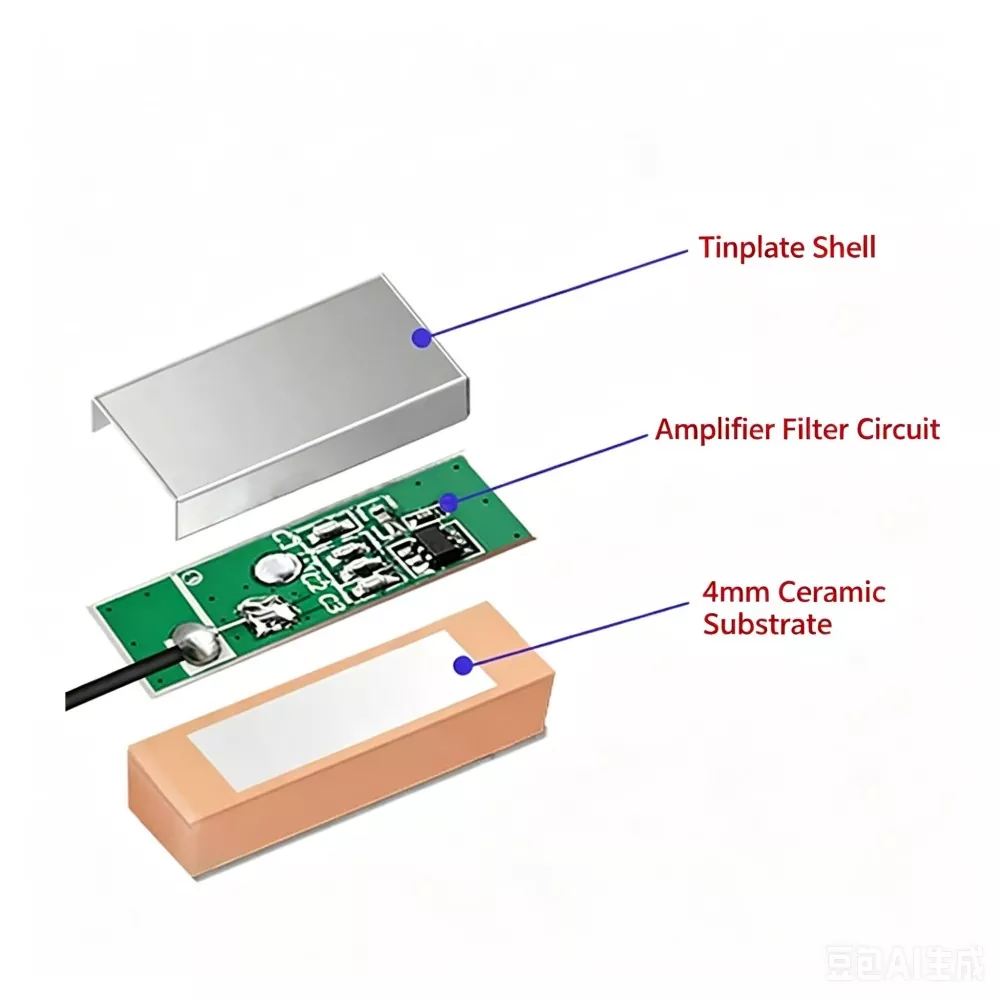

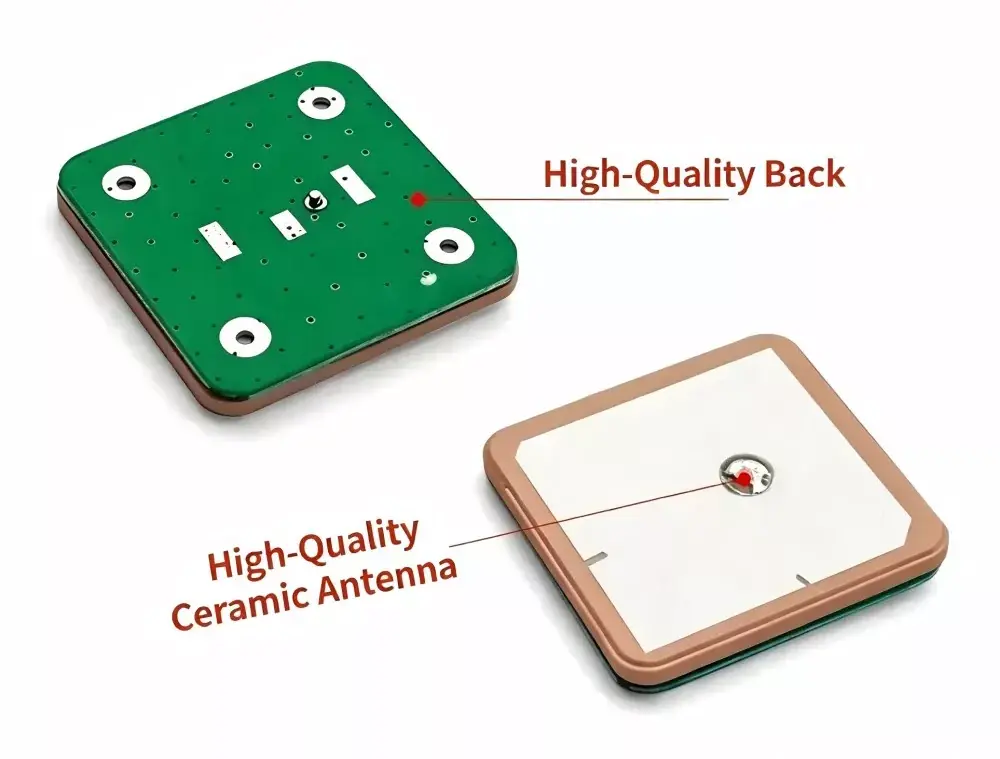

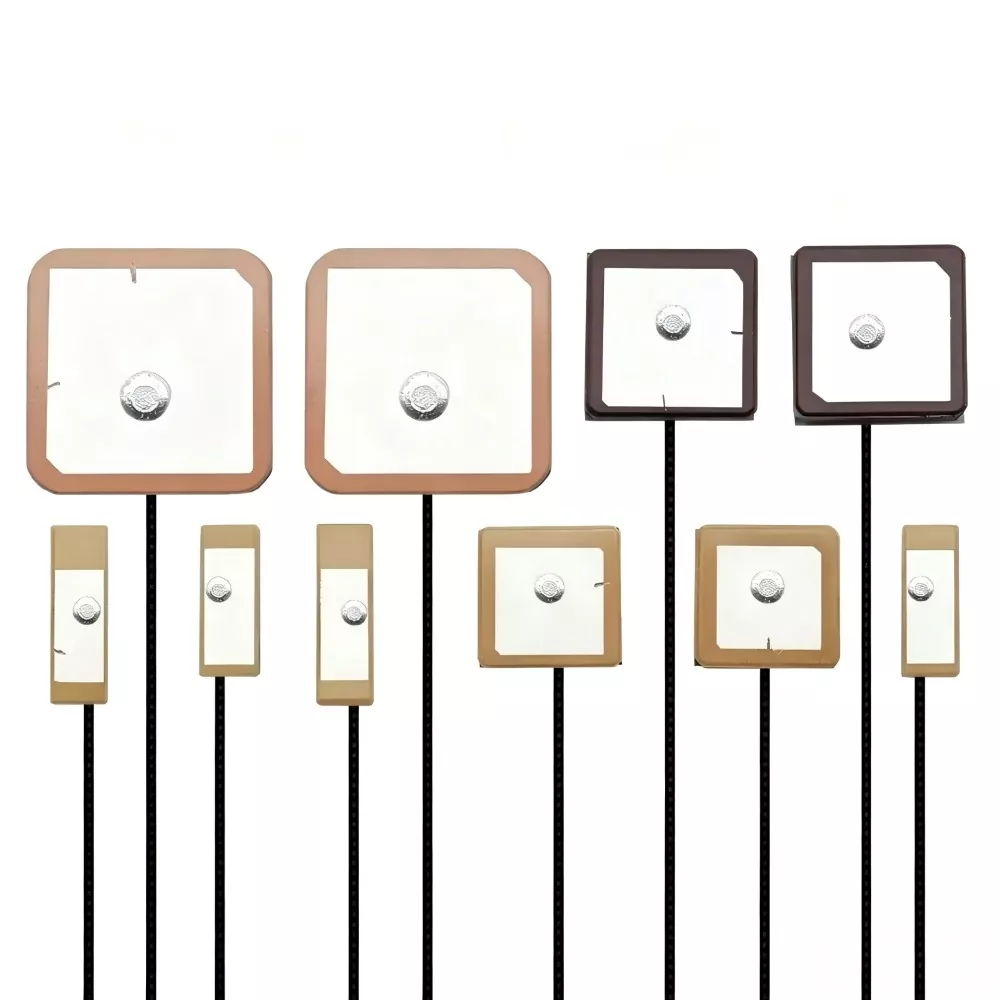

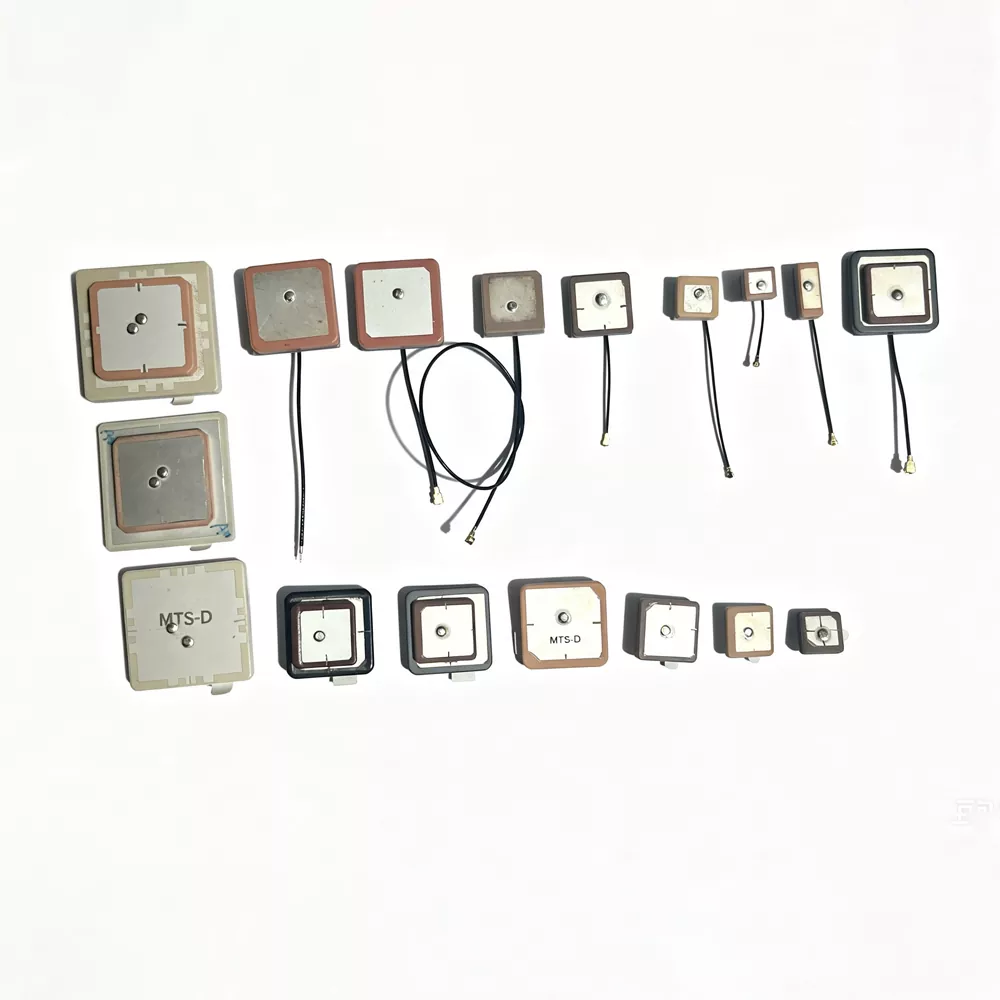

एन्टेनाले सामान्यतया उच्च अनुमति सामग्रीको साथ सिरेमिक डाइलेक्ट्रिक प्याच संरचना प्रयोग गर्दछ। सिग्नल रिसेप्शन मेटल प्याच र सिरेमिक सब्सट्रेट बीचको विद्युत चुम्बकीय अनुनाद मार्फत प्राप्त गरिन्छ, कमजोर उपग्रह आरएफ संकेतहरूलाई GNSS रिसीभर प्रशोधनका लागि कम-शोर विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ।

दायाँ-हात गोलाकार ध्रुवीकरण (RHCP) उपग्रह प्रसारण विशेषताहरू मिलाउन प्रयोग गरिन्छ, गतिशील स्वागत वातावरणमा ध्रुवीकरण बेमेल हानि कम गर्न।

मिल्दो यन्त्रहरू

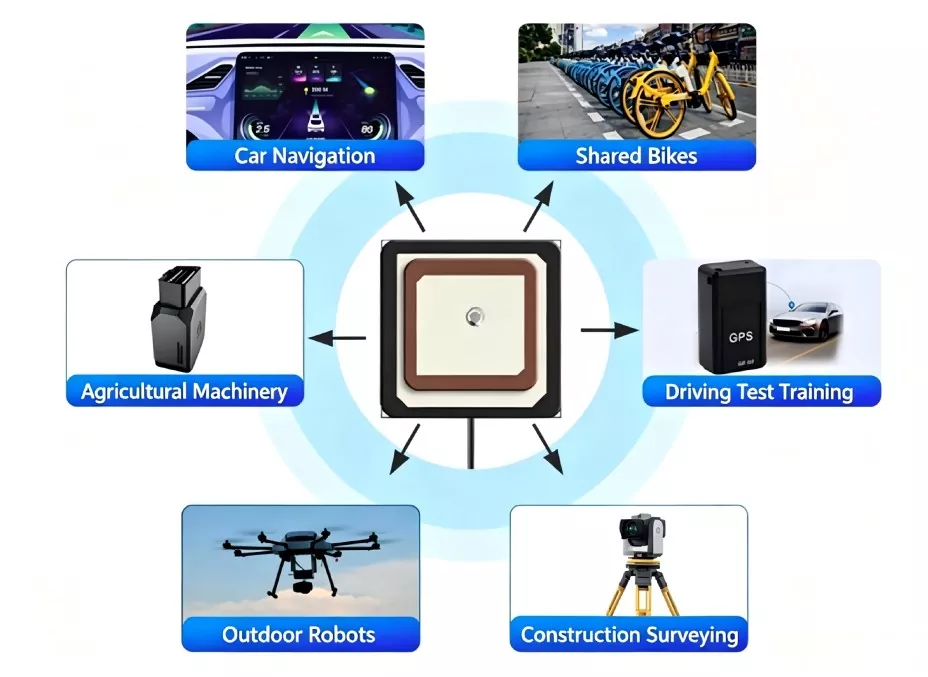

स्रोत कारखानाको रूपमा, हामी GPS BeiDou एन्टेना उत्पादन गर्छौं। यसले असाधारण अनुकूलताको गर्व गर्दछ र निम्न उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

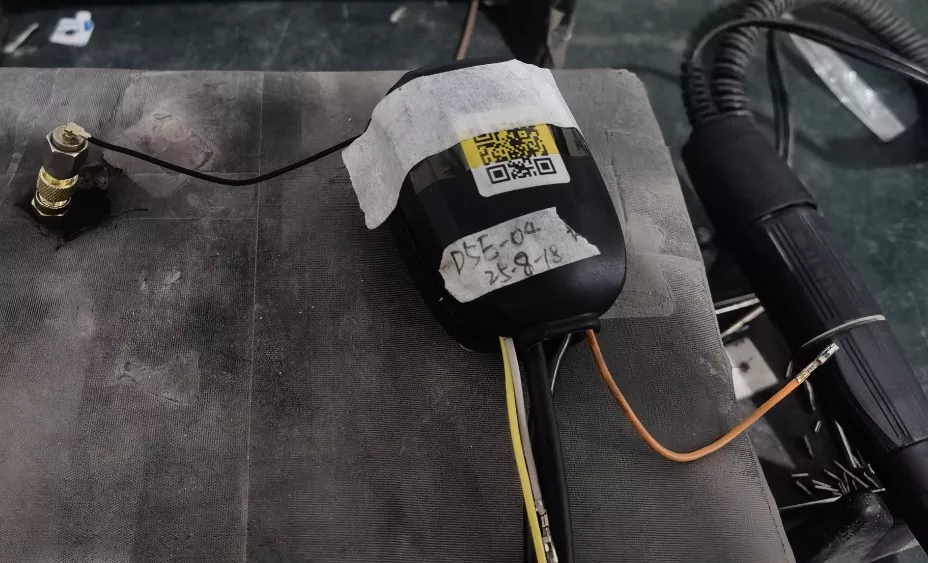

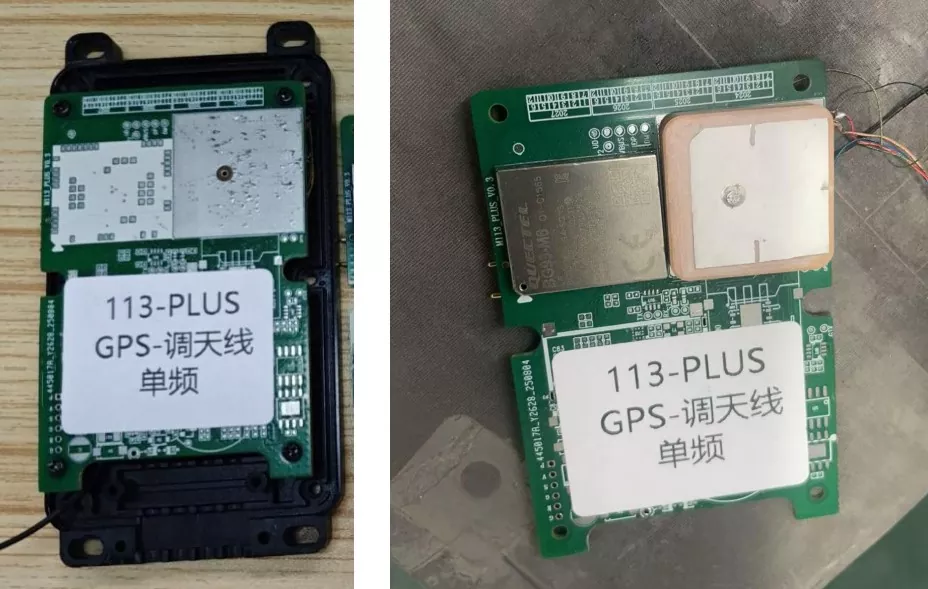

• सवारी साधन र यात्रा: इन-वाहन नेभिगेसन प्रणाली, साझा साइकल र इलेक्ट्रिक स्कूटरहरू, ड्यासक्यामहरू, र OBD ट्र्याकरहरूको लागि स्मार्ट लकहरू।

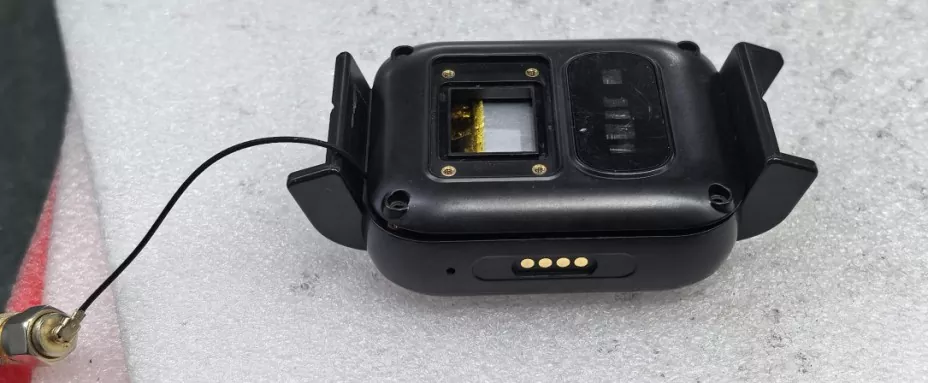

• चीजहरू र पहिरन योग्यहरूको इन्टरनेट: स्मार्टवाचहरू, बाल/बुजुर्ग स्थान ब्याजहरू, लघु पाल्तु जनावर ट्र्याकरहरू, सम्पत्ति ट्र्याकिङ ट्यागहरू।

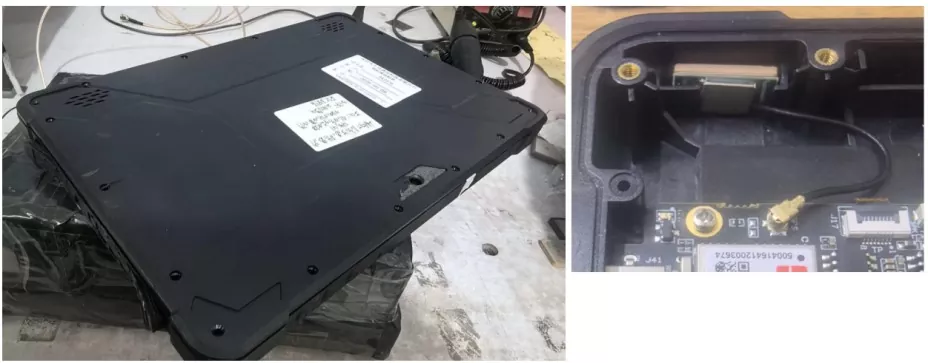

• उद्योग र सर्वेक्षण: उच्च सटीक सर्वेक्षण र म्यापिङ टर्मिनलहरू, कृषि ड्रोन उडान नियन्त्रकहरू, औद्योगिक IoT सेन्सरहरू, ह्यान्डहेल्ड PDAs।

कोर बिक्री अंक र वास्तविक मापन डाटा

हामी कारखाना उत्पादन जीपीएस बाह्य एन्टेना निम्न मुख्य फाइदाहरू छन्:

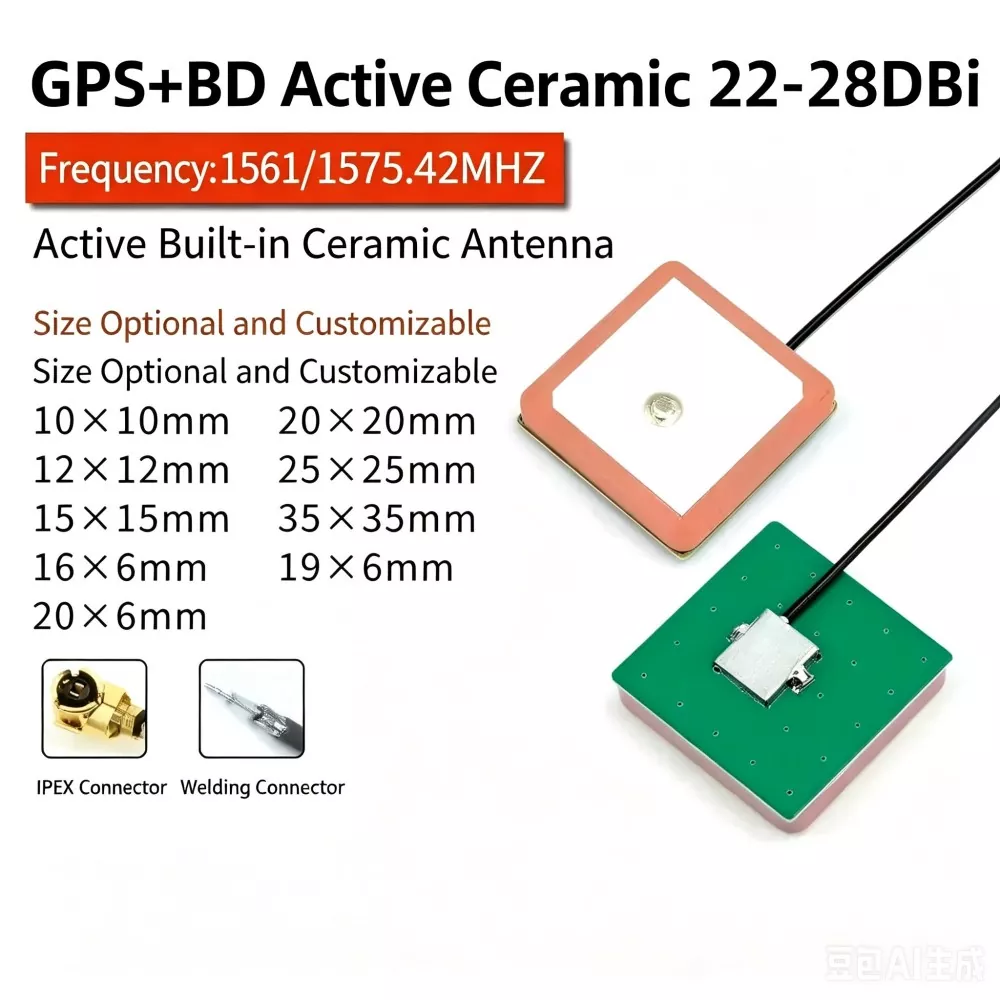

1. साइज र कार्यसम्पादनको अन्तिम सन्तुलन: बहु-तह कम-तापमान को-फायर्ड सिरेमिक (LTCC) प्रविधि प्रयोग गरेर, यो कम्पोनेन्टले अल्ट्रा-थिन प्याकेजमा मात्र 16×6×4.5mm मापन गरी स्थिर रेसोनन्ट फ्रिक्वेन्सी कायम राख्छ, यसलाई अन्तरिक्ष-प्रतिबन्धित लघु IoT उपकरणहरूको लागि आदर्श बनाउँछ।

2. उत्कृष्ट कमजोर संकेत पत्ता लगाउने क्षमता: उच्च प्रदर्शन LNA (कम-शोर एम्पलीफायर) संग सुसज्जित, मापन गरिएको आवाज फिगर (NF) ≤2.0 dB हो, र लाभ 25 dB ± 3 dB पुग्न सक्छ। वास्तविक परीक्षणमा, यन्त्रको कोल्ड-स्टार्ट स्याटेलाइट अधिग्रहण समयलाई 25 सेकेन्ड भित्रमा घटाइएको छ, र यसले सहरी क्यान्यन वातावरणमा पनि 7 भन्दा बढी उपग्रहहरू स्थिर रूपमा प्राप्त गर्न सक्छ।

3. उच्च तापमान स्थिरता: सिरेमिक डाइलेक्ट्रिकको तापमान गुणांक ±30 पीपीएम / ℃ भित्र नियन्त्रण गरिन्छ। -40 ℃ देखि 85 ℃ सम्मको चरम वातावरणमा, रेजोनन्ट फ्रिक्वेन्सी शिफ्ट ≤±5 MHz हुन्छ — परम्परागत PCB एन्टेना भन्दा धेरै उच्च।

4. प्रतिबाधा मिलान र विरोधी हस्तक्षेप: मानक 50Ω प्रतिबाधा डिजाइन VSWR ≤ 1.5 संग; सतहमा फेराइट कोटिंगको साथ वैकल्पिक रूपमा उपलब्ध, आउट-अफ-ब्यान्ड सप्रेसन ≥ 40 dB प्रदान गर्दै र प्रभावकारी रूपमा DC-DC कन्भर्टरहरू जस्ता उच्च-फ्रिक्वेन्सी हस्तक्षेपहरूबाट मदरबोर्डलाई जोगाउने।

कोर प्राविधिक निर्दिष्टीकरण र प्यारामिटरहरू

प्रतिस्पर्धी उत्पादनहरु संग गहिरो तुलना

1. क्लियरेन्स आवश्यकताहरू

एन्टेना अबाधित क्षेत्रमा राखिएको हुनुपर्छ। कुनै पनि ठूला धातु वस्तुहरू एन्टेना माथि 30° उचाइ कोण भित्र उपस्थित हुनु हुँदैन। एक निरन्तर 7 सेमी × 7 सेन्टीमिटर ग्राउन्ड प्लेनलाई एन्टेनाको मुनि रिफ्लेक्टरको रूपमा आरक्षित गर्नुपर्छ, सक्रिय क्षेत्र अन्तर्गत सीधा कुनै रूटिङ अनुमति छैन।

2. EMI अलगाव

एन्टेनालाई DC-DC कन्भर्टरहरू, क्रिस्टल ओसिलेटरहरू, CPUs र स्पिकरहरू जस्ता उच्च-शोर घटकहरूबाट टाढा राख्नुहोस्। 2 सेन्टिमिटरको न्यूनतम अलग दूरी सिफारिस गरिएको छ।

3. प्रतिबाधा नियन्त्रण

एन्टेना फिड पोइन्टबाट GNSS मोड्युलमा 50Ω नियन्त्रित प्रतिबाधा कायम राख्नुहोस्। RF ट्रेसहरू छोटो राख्नुपर्छ, सहज राउटिङ र दायाँ-कोण झुकावहरू बिना।

4. अभिमुखीकरण नियन्त्रण

सिरेमिक सतह माथिको अनुहार हुनुपर्छ र जमीन समतल समानांतर रहनुपर्छ। स्थिर RHCP रिसेप्शन विशेषताहरू कायम राख्न झुकाव कोण 15° भन्दा बढी हुनु हुँदैन।

आरएफ इन्जिनियरिङ विचारहरू

1. ग्राउन्ड प्लेन निर्भरता

GNSS एन्टेनालाई स्थिर ग्राउन्ड प्लेन चाहिन्छ। प्रदर्शन प्रत्यक्ष रूपमा ग्राउन्ड साइज र सिमेट्रीसँग सम्बन्धित छ।

2. बहुपथ वातावरण संवेदनशीलता

सहरी वातावरणले संकेत प्रतिबिम्ब पथहरू परिचय गर्दछ जसले स्थिति सटीकता घटाउँछ र परिशुद्धताको कमजोरी (DOP) बढाउँछ।

3. LNA योगदान

कम-शोर एम्पलीफायर लाभले अधिग्रहण संवेदनशीलता सुधार गर्दछ तर फिल्टरिङ अपर्याप्त छ भने बाहिरको ब्यान्ड हस्तक्षेपको लागि संवेदनशीलता बढाउँछ।

4. आवृत्ति स्थिरता

सिरेमिक डाइलेक्ट्रिक तापमान गुणांकले थर्मल साइकल चलाउने अवस्थाहरूमा गुंजन बहावलाई असर गर्छ।

सही उत्पादन कसरी छनौट गर्ने?

GPS बाह्य एन्टेना चयन गर्दा, निम्न मुख्य कारकहरूलाई विचार गर्नुहोस्:

1. आवृत्ति र ध्रुवीकरण यन्त्रलाई GPS L1, BeiDou B1, वा दोहोरो-फ्रिक्वेन्सी समर्थन आवश्यक छ कि छैन भनी पुष्टि गर्नुहोस्। गोलाकार ध्रुवीकृत GNSS एन्टेना लाई रैखिक ध्रुवीकृत एन्टेनाहरू जस्तै 2.4G प्रकारहरू संग नमिसाउनुहोस्, किनकि यसले बेमेल र अपमानजनक रिसेप्शनको परिणाम दिन्छ।

2. स्थापना ठाउँ कम्प्याक्ट उपकरणहरूको लागि, सिरेमिक एन्टेना सामान्यतया यसको सानो फारम कारकको कारण प्रयोग गरिन्छ। पर्याप्त ठाउँको साथ लागत-संवेदनशील अनुप्रयोगहरूको लागि, PCB एन्टेनाहरू विचार गर्न सकिन्छ। जटिल आरएफ वातावरणमा, सिरेमिक एन्टेनाले अधिक स्थिर प्रदर्शन प्रदान गर्दछ।

3. सक्रिय वा निष्क्रिय डिजाइन यदि यन्त्रमा धातुको घेरा वा लामो RF फिड लाइन (>1 m) छ भने, सिग्नल हानिको क्षतिपूर्ति गर्न एकीकृत LNA भएको सक्रिय एन्टेना सिफारिस गरिन्छ।

4. प्रमाणीकरण डाटा चयन मापन गरिएको क्षेत्र कार्यसम्पादनमा आधारित हुनुपर्छ (जस्तै, उपग्रह अधिग्रहण, C/N0, कोल्ड स्टार्ट समय), प्रयोगशाला विशिष्टताहरू मात्र होइन।

हामीलाई किन छनौट गर्नुहोस् (Qianmu संचार)?

• स्रोत कारखानाबाट प्रत्यक्ष आपूर्ति: हामी बिचौलियाको नाफा मार्जिन अस्वीकार गर्छौं र लचिलो MOQ को साथ उच्च प्रतिस्पर्धी पूर्व-फ्याक्ट्री मूल्यहरू प्रस्ताव गर्दछौं।

• बलियो R&D र अनुकूलन क्षमताहरू: हामीसँग पेशेवर RF इन्जिनियरहरूको टोली छ जसले सिरेमिक चिप साइज, सिल्भर लेयर आकार, र LNA गेन तपाईंको ID संरचना र PCB लेआउटमा आधारित छिटै अनुकूलित गर्न सक्छ।

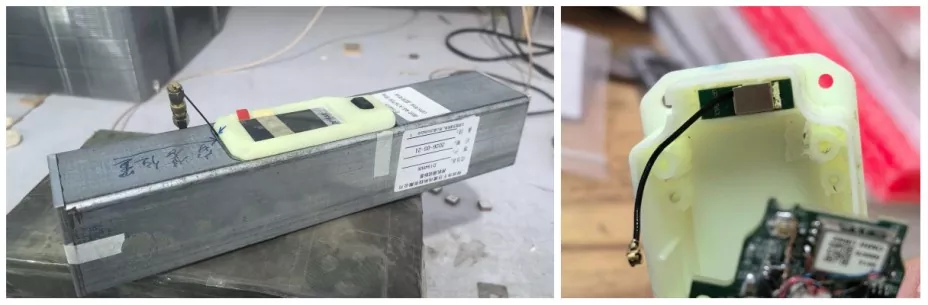

• वास्तविक-केस प्रमाणीकरण: हाम्रा उत्पादनहरू "ढिलो तारा खोजी र बारम्बार तारा हराउने" समस्या जस्ता अनगिन्ती समस्याहरू समाधान गर्दै, धेरै अग्रणी बाइक-साझेदारी, इन-वेहिकल नेभिगेसन, र स्मार्ट पहिरन योग्य ब्रान्डहरूको आपूर्ति श्रृंखलाहरूमा सफलतापूर्वक एकीकृत गरिएको छ।

• पूर्ण जीवनचक्र सेवाहरू: हामी एक-स्टप प्राविधिक समर्थन प्रदान गर्छौं — पूर्व-बिक्री प्रतिबाधा मिलान सिमुलेशनहरू र एन्टेना लेआउट निर्देशनदेखि बिक्री पछि दोषपूर्ण उत्पादनहरूको द्रुत विश्लेषणसम्म।

FAQ

Q1: विभिन्न फ्रिक्वेन्सी ब्यान्डहरूमा सिरेमिक एन्टेनाहरू एकअर्कासँग प्रयोग गर्न सकिन्छ?

A: होइन। GNSS एन्टेना र 2.4G/5.8G एन्टेनाहरूले विभिन्न ध्रुवीकरण प्रकारहरू र सञ्चालन संयन्त्रहरू प्रयोग गर्छन्। GNSS एन्टेनाहरू सामान्यतया RHCP हुन्छन्, जबकि 2.4G/5.8G एन्टेनाहरू रैखिक रूपमा ध्रुवीकृत हुन्छन्। ध्रुवीकरण र फ्रिक्वेन्सी बीचको बेमेलले महत्त्वपूर्ण संकेत घटाउँछ वा उपग्रह लक गुमाउँछ।

Q2: किन एन्टेना आकारले प्रदर्शनलाई असर गर्छ?

A: सिरेमिक एन्टेना प्रदर्शन प्रभावकारी विकिरण क्षेत्र र डाइलेक्ट्रिक स्थिरतासँग सम्बन्धित छ। ठूलो सिरेमिक भोल्युमले सामान्यतया लाभ र संवेदनशीलता सुधार गर्दछ। यद्यपि, कम्प्याक्ट डिजाइनहरूमा, प्रदर्शन आंशिक रूपमा एन्टेना ट्युनिङ र ग्राउन्ड प्लेन डिजाइन मार्फत अनुकूलित गर्न सकिन्छ।

Q3: GPS बाह्य एन्टेना को प्रतिबाधा के हो?

A: मानक डिजाइन प्रतिबाधा 50Ω हो, जुन सामान्यतया GNSS RF फ्रन्ट-एन्ड प्रणालीहरूमा प्रयोग गरिन्छ। प्रणाली-स्तर मिल्दो आवश्यकताहरूको आधारमा अनुकूलन प्रतिबाधा मानहरूलाई समर्थन गर्न सकिन्छ।

Q4: स्थापना कार्यसम्पादन कसरी प्रमाणित हुन्छ?

A: मूल्याङ्कन सामान्यतया GNSS रिसीभर मेट्रिक्समा आधारित हुन्छ जस्तै उपग्रह अधिग्रहण गणना, SNR (सिग्नल-टु-आवाज अनुपात), र खुला-आकाश अवस्थाहरूमा चिसो-सुरु समय। स्थिर सञ्चालनको लागि, मानक परीक्षण वातावरणमा बहु उपग्रह लकहरू र लगातार C/N0 मानहरू अपेक्षित छन्।
