धातु स्ट्याम्प एन्टेना

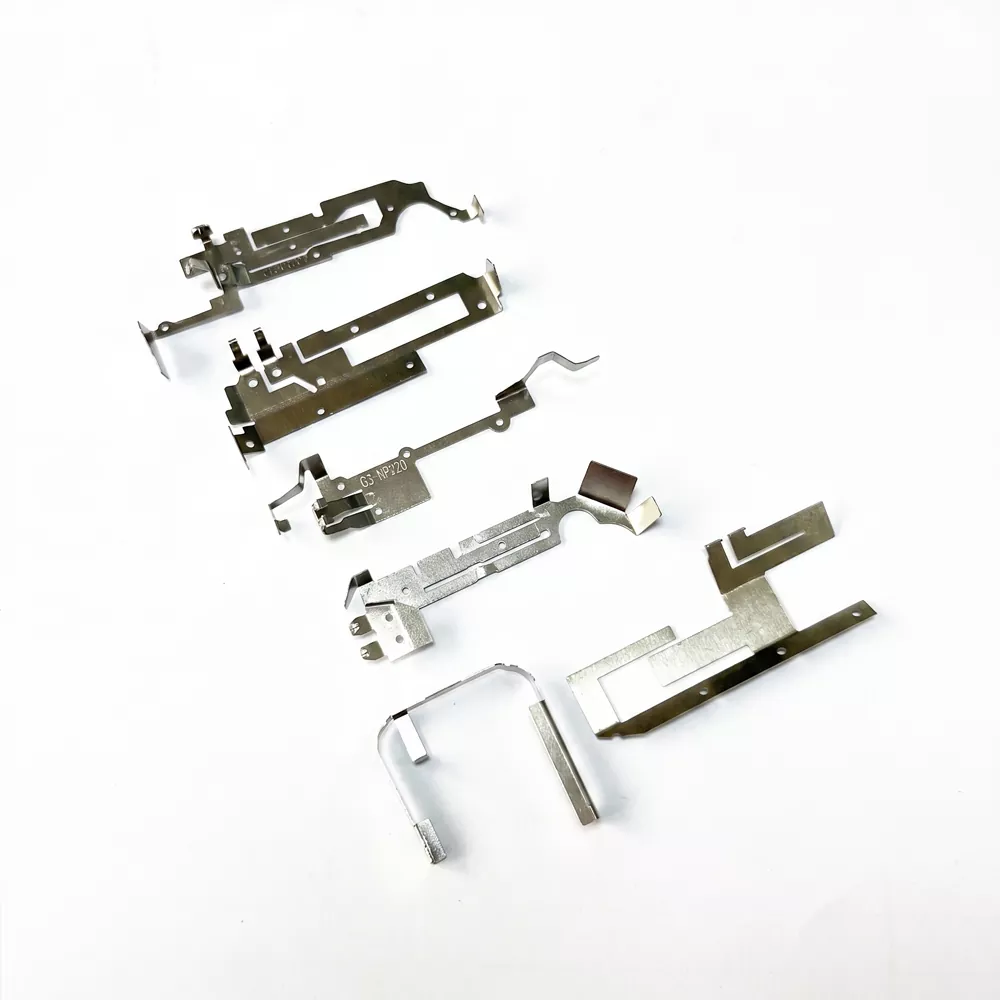

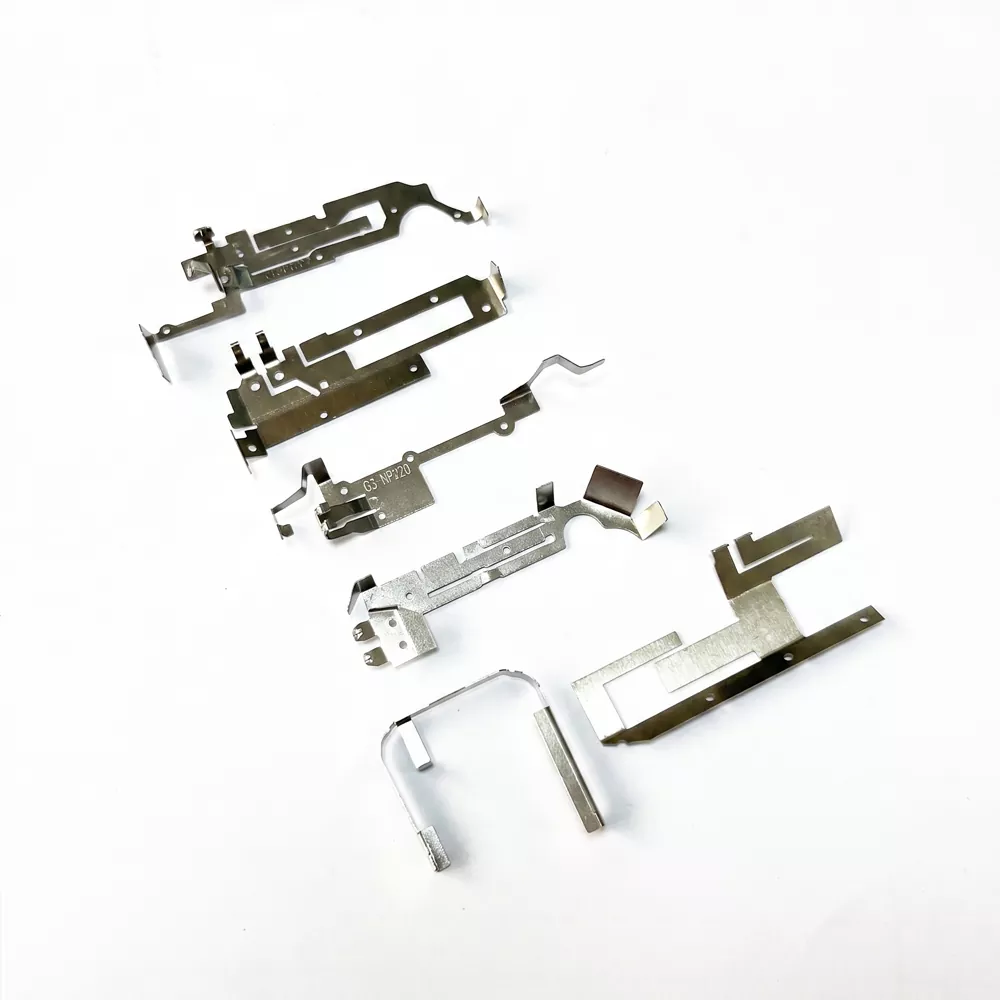

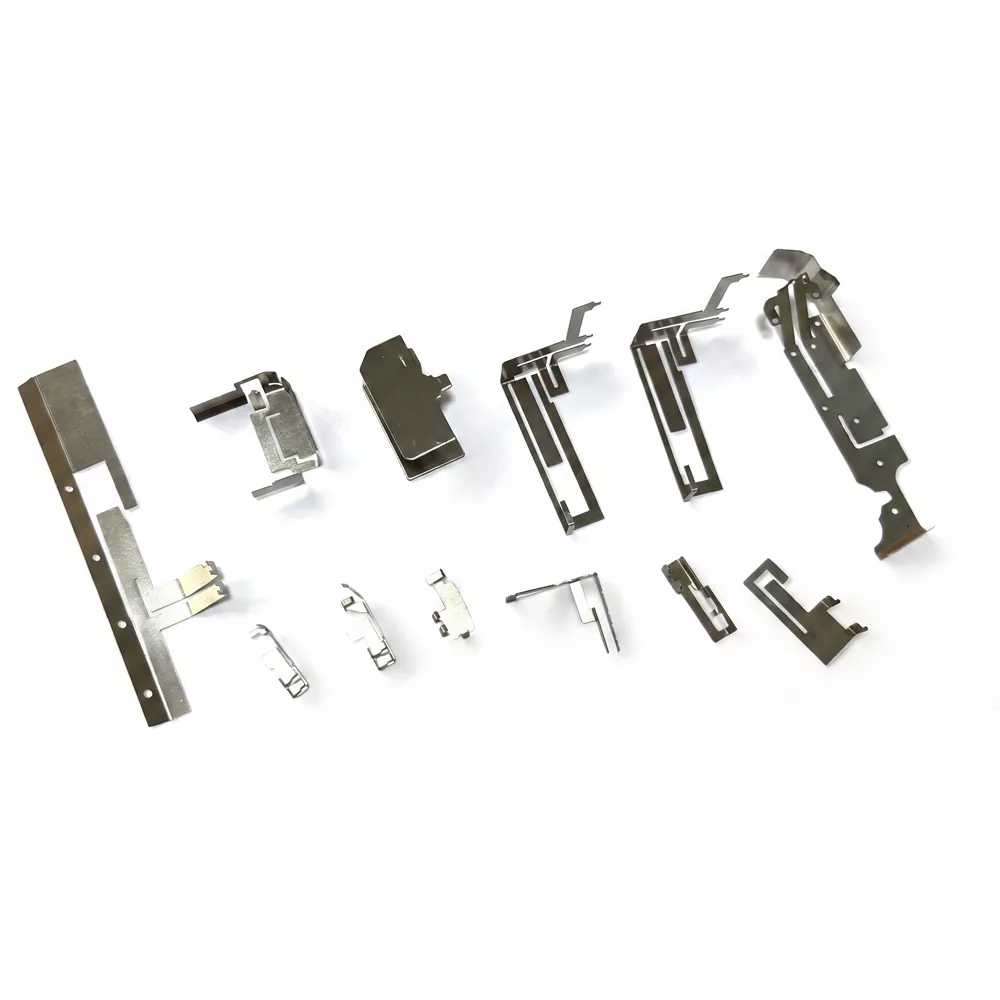

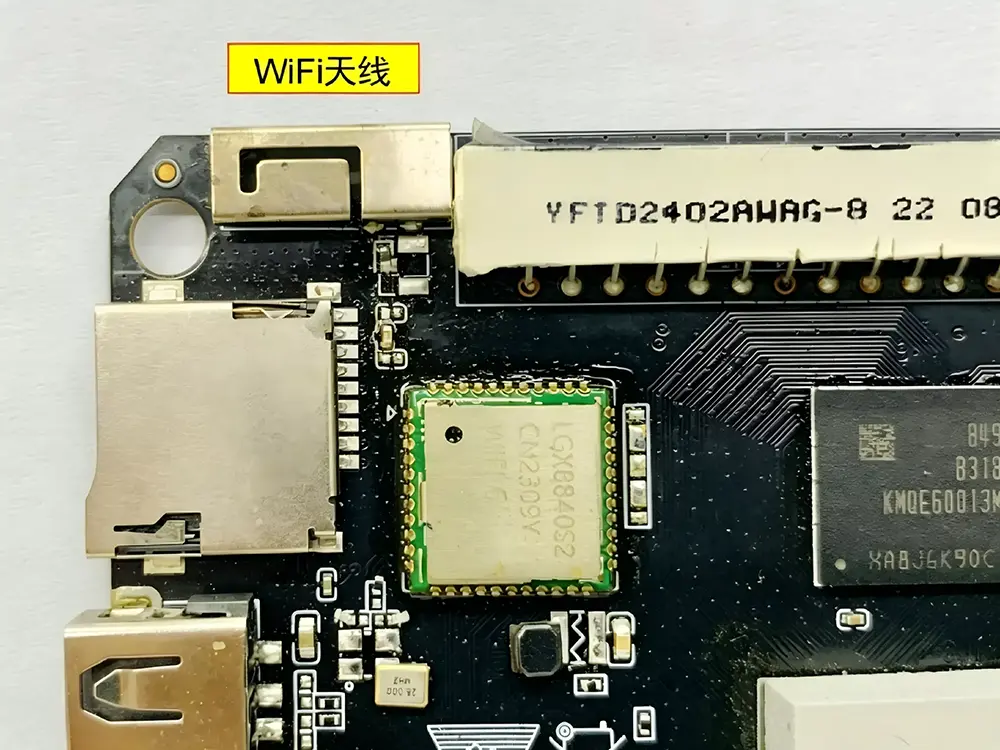

मेटल स्ट्याम्प एन्टेना अल्ट्रा-थिन स्टेनलेस स्टील (जस्तै SUS301 वा SUS304) वा सटीक मुद्रांकन प्रक्रिया प्रयोग गरी तामाको मिश्रबाट निर्मित RF कम्पोनेन्ट हो। सामान्यतया 1 मिमी भन्दा कम मोटाईमा, यो घुमाउरो वा अनियमित उपकरण सतहहरूसँग मिल्दोजुल्दो बनाउन डिजाइन गरिएको छ, यसलाई कम्प्याक्ट इलेक्ट्रोनिक उत्पादनहरूको लागि उपयुक्त बनाउँदै।

यो एन्टेना यसको सावधानीपूर्वक डिजाइन गरिएको धातु ज्यामिति द्वारा उत्पन्न विद्युत चुम्बकीय अनुनाद मार्फत सञ्चालन गर्दछ। स्थापनाको क्रममा, तलको सम्पर्क बिन्दुहरू PCB एन्टेना टर्मिनलहरूमा थिचिन्छन्, सोल्डरिङ बिना नै भरपर्दो विद्युतीय जडान बनाउँछ। वसन्त सम्पर्क संरचनाले लोचदार विरूपण मार्फत मेकानिकल तनाव अवशोषित गर्दा स्थिर संकेत प्रसारण सुनिश्चित गर्दछ, दोहोर्याइएको विधानसभा र कम्पन अवस्थाहरूमा दीर्घकालीन स्थायित्व समर्थन गर्दछ।

कोर प्राविधिक निर्दिष्टीकरण

मेटल स्ट्याम्प एन्टेना नियन्त्रित प्रतिबाधा र स्थिर मेकानिकल सम्पर्क प्रदर्शनको साथ कम्प्याक्ट आरएफ अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।

मानकीकृत परीक्षण सर्तहरू

डाटा स्थिरता सुनिश्चित गर्न, सबै RF र मेकानिकल प्यारामिटरहरू निम्न मानकीकृत अवस्थाहरूमा मापन गरिन्छ:

प्रतिबाधा र VSWR मापन

50Ω सन्दर्भ प्रणालीको साथ क्यालिब्रेट गरिएको भेक्टर नेटवर्क विश्लेषक (VNA) प्रयोग गरेर परीक्षण गरियो।

आरएफ प्रदर्शन वातावरण

मानक सन्दर्भ ग्राउन्ड प्लेनको साथ खाली ठाउँ वा अर्ध-एनेकोइक वातावरणमा प्रदर्शन गरिएको मापन।

मेकानिकल सम्पर्क परीक्षण

एन्टेना परिभाषित सम्पर्क उचाइ र नियन्त्रित प्रेस बलको साथ मानक PCB प्याड लेआउटमा माउन्ट गरिएको छ।

आवृत्ति मापन अवस्था

डिट्यूनिंग प्रभावहरूको लागि खातामा प्रतिनिधि उपकरण घेरामा स्थापना पछि केन्द्र आवृत्ति मूल्याङ्कन।

तापमान परीक्षण अवस्था

लगातार विद्युतीय निगरानी अन्तर्गत -40℃ देखि +85℃ सम्म थर्मल साइकल चलाइयो।

लागू हुने यन्त्रहरू र अनुप्रयोग परिदृश्यहरू

कुञ्जी बिक्री बिन्दु: किन एक हार्डवेयर स्प्रिंग एन्टेना छान्नुहोस्?

अन्तरिक्ष-कुशल डिजाइन

यसको कम-प्रोफाइल संरचनाले घुमाउरो वा अनियमित सतहहरू अनुरूप हुन सक्छ, ब्याट्री र अन्य कम्पोनेन्टहरूको लागि आन्तरिक ठाउँ अधिकतम बनाउन मद्दत गर्दछ।

लागत-प्रभावी सभा

पीसीबी सम्पर्कहरूमा प्रेस-फिट जडानले सोल्डरिङ प्रक्रियाहरू हटाउँछ, ठूलो उत्पादनमा एसेम्बली समय र निर्माण लागत घटाउँछ।

मेकानिकल स्थायित्व

लोचदार सम्पर्क संरचनाले कम्पन, झटका, र दोहोर्याइएको मेकानिकल तनाव अन्तर्गत स्थिर विद्युतीय प्रदर्शन कायम राख्छ।

सटीक स्थिति डिजाइन

स्ट्याम्प गरिएको पङ्क्तिबद्ध प्वालहरू (गोलाकार र स्लटेड) स्वचालित असेंबलीको समयमा एन्टेना फिड पोइन्ट र PCB बीचको सटीक स्थिति सुनिश्चित गर्दछ।

स्थापना गाइड र ईन्जिनियरिङ् सिफारिसहरू

निम्न स्थापना दिशानिर्देशहरू Shenzhen Qianmu Communication Technology Co., Ltd. द्वारा प्रणाली-स्तरका अनुप्रयोगहरूमा मेटल स्ट्याम्प एन्टेनाको इष्टतम कार्यसम्पादन सुनिश्चित गर्न प्रदान गरिएको छ।

1. स्थिति डिजाइन

एन्टेना संरचनामा कम्तिमा दुई पङ्क्तिबद्ध प्वालहरू डिजाइन गर्नुहोस्: प्राथमिक स्थितिको लागि एउटा गोलाकार प्वाल र माध्यमिक पङ्क्तिबद्धताको लागि एउटा लामो प्वाल। स्पेसिङ विधानसभा को समयमा मेकानिकल स्थिरता सुनिश्चित गर्न पर्याप्त हुनुपर्छ।

2. क्लियरेन्स आवश्यकताहरू

विकिरण गर्ने तत्वलाई वरपरका धातुका घटकहरू र प्रवाहकीय सामग्रीहरूबाट मुक्त राख्नुहोस्। नजिकैका संरचनाहरूले गर्दा हुने डिट्युनिङ प्रभावहरूलाई कम गर्नको लागि उचित क्लियरेन्स जोन कायम गर्नुपर्छ। चिपकने फिक्सेसन स्थिर माउन्टको लागि प्रयोग गर्न सकिन्छ।

3. सम्पर्क दबाब नियन्त्रण

वसन्त टर्मिनल र PCB फिड प्याड बीचको सम्पर्क बल निर्दिष्ट मेकानिकल दायरा भित्र नियन्त्रण गर्नुपर्छ। अपर्याप्त दबाबले RF सम्पर्क स्थिरतालाई असर गर्न सक्छ, जबकि अत्यधिक दबाबले सम्पर्क संरचनाको स्थायी विकृति निम्त्याउन सक्छ।

4. प्रणाली-स्तर ट्युनिङ

अन्तिम यन्त्रमा एसेम्बली गरेपछि, एन्टेनाको कार्यसम्पादन घेरा र वरपरका कम्पोनेन्टहरूसँग जोडिएको कारणले परिवर्तन हुन सक्छ। प्रणाली स्तरमा अनुनाद शुद्धता सुनिश्चित गर्न भेक्टर नेटवर्क विश्लेषक (VNA) को प्रयोग गरेर अन्तिम ट्युनिङ सिफारिस गरिन्छ।

सही हार्डवेयर वसन्त एन्टेना कसरी छनौट गर्ने?

मेटल स्ट्याम्प एन्टेना चयन गर्दा, मूल्याङ्कन निम्न मुख्य डिजाइन कारकहरूमा आधारित हुनुपर्छ:

उपलब्ध उपकरण स्पेस

एन्क्लोजरको आन्तरिक स्पेस नाप्नुहोस् र उपयुक्त मेकानिकल फिट सुनिश्चित गर्न उपयुक्त लम्बाइ, चौडाइ र मोटाई भएको एन्टेना चयन गर्नुहोस्।

सञ्चालन आवृत्ति र ब्यान्डविथ

लक्षित संचार ब्यान्ड परिभाषित गर्नुहोस् (जस्तै, WiFi, ब्लुटुथ, वा sub-GHz IoT ब्यान्डहरू)। संकीर्ण-ब्यान्ड डिजाइनहरूको लागि, एन्टेना प्रदर्शन विकासको क्रममा संरचनात्मक समायोजन मार्फत राम्रो-ट्यून गर्न सकिन्छ।

आवेदन वातावरण

अटोमोटिभ, बाहिरी, वा औद्योगिक प्रयोगको लागि, जंग प्रतिरोध र तापमान स्थिरता सुधार गर्न SUS304 र सतह प्लेटिङ जस्ता सामग्री चयन सिफारिस गरिन्छ।

पीसीबी र विधानसभा डिजाइन

PCB मा फिड पोइन्टको सही पङ्क्तिबद्धता सुनिश्चित गर्नुहोस्। विधानसभा स्थिरता र ठूलो उत्पादन उपज सुधार गर्न उपयुक्त माउन्टिंग संरचना (प्रेस-फिट वा वसन्त सम्पर्क डिजाइन) छनौट गर्नुहोस्।

किन शेन्जेन Qianmu संचार प्रविधि कं, लिमिटेड छनौट गर्नुहोस्।

शेन्जेन Qianmu संचार टेक्नोलोजी कं, लिमिटेड वायरलेस उपकरणहरूको लागि धातु स्ट्याम्प एन्टेना समाधानहरूको डिजाइन र उत्पादनमा केन्द्रित छ, OEM/ODM विकास र विभिन्न RF अनुप्रयोगहरूको लागि अनुकूलित एन्टेना संरचनाहरूलाई समर्थन गर्दछ।

इन-हाउस उत्पादन क्षमता

प्रेसिजन स्ट्याम्पिङ र टूलिङलाई आन्तरिक रूपमा नियन्त्रण गरिन्छ, स्थिर उत्पादन स्थिरता र स्केलेबल आउटपुट सुनिश्चित गर्दै।

अनुप्रयोग-संचालित अनुकूलन

एन्टेना संरचनाहरू ज्यामिति, लोच, र सतह उपचारमा विभिन्न उपकरण र घेरा आवश्यकताहरू मिलाउन समायोजन गर्न सकिन्छ।

प्रक्रिया-स्तर गुणस्तर नियन्त्रण

मेकानिकल विश्वसनीयता र RF कार्यसम्पादन सम्पर्क स्थिरता र विद्युतीय स्थिरता जाँच सहित उत्पादन भर प्रमाणित गरिन्छ।

विकास को समयमा ईन्जिनियरिङ् समर्थन

प्राविधिक सहायता प्रोटोटाइप देखि ठूलो उत्पादन सम्म उपलब्ध छ, PCB र प्रणाली स्तर मा एकीकरण मार्गदर्शन सहित।

FAQ

Q1: धातु क्लिप एन्टेना को सिग्नल दक्षता कस्तो छ?

A: यसको कम्प्याक्ट साइजको कारण, दक्षता सामान्यतया 30% देखि 50% सम्म हुन्छ। यो छोटो-दायरा र लागत-संवेदनशील अनुप्रयोगहरू जस्तै स्मार्ट घर उपकरणहरूको लागि उपयुक्त छ। लामो-दायरा आवश्यकताहरूको लागि, Qianmu संचारले अनुकूलित एन्टेना समाधानहरू पनि प्रदान गर्दछ।

Q2: यदि सोल्डरिंग लग PCB मा थिचिएको छ र सम्पर्क खराब छ भने मैले के गर्नुपर्छ?

A: एसेम्बलीको समयमा सही PCB प्याड उचाइ र उचित स्थिरता दबाब सुनिश्चित गर्नुहोस्। वसन्त संरचना स्थिर सम्पर्कको लागि डिजाइन गरिएको छ, र ढुवानी अघि मानक परीक्षण गरिन्छ।

Q3: के तपाइँ सानो ब्याच नमूना समर्थन गर्नुहुन्छ?

A: पूर्ण समर्थन। एक पेशेवर मेटल स्ट्याम्प एन्टेना आपूर्तिकर्ताको रूपमा, हामी R&D चरणको क्रममा आवश्यकताहरू बुझ्छौं र तपाईंलाई आफ्नो परियोजना प्रमाणीकरणलाई द्रुत रूपमा अगाडि बढाउन मद्दत गर्न लचिलो प्रोटोटाइप सेवाहरू प्रस्ताव गर्दछौं।

Q4: धातु स्ट्याम्प एन्टेनाको प्रदर्शनलाई के असर गर्छ?

 A: प्रदर्शन मुख्यतया PCB लेआउट, जमीन आकार, वरपरको धातु, र घेरा संरचना द्वारा प्रभावित छ।

Q5: किन स्थापना पछि आवृत्ति परिवर्तन हुन्छ?

A: धातुको परिवेश र आवासीय सामग्रीले अनुनाद घटाउन सक्छ, अन्तिम प्रणाली-स्तर ट्युनिङ आवश्यक हुन्छ।

Q6: खराब सम्पर्क प्रदर्शनको कारण के हो?

A: गलत PCB प्याड उचाइ वा अपर्याप्त वसन्त दबाबले विद्युतीय स्थिरतालाई असर गर्न सक्छ।

Q7: के तपाइँ प्रोटोटाइप समर्थन गर्नुहुन्छ? A: हो, दुबै नमूना उत्पादन र सानो ब्याच अनुकूलन R&D प्रमाणीकरणको लागि समर्थित छन्।
