LDS एन्टेना

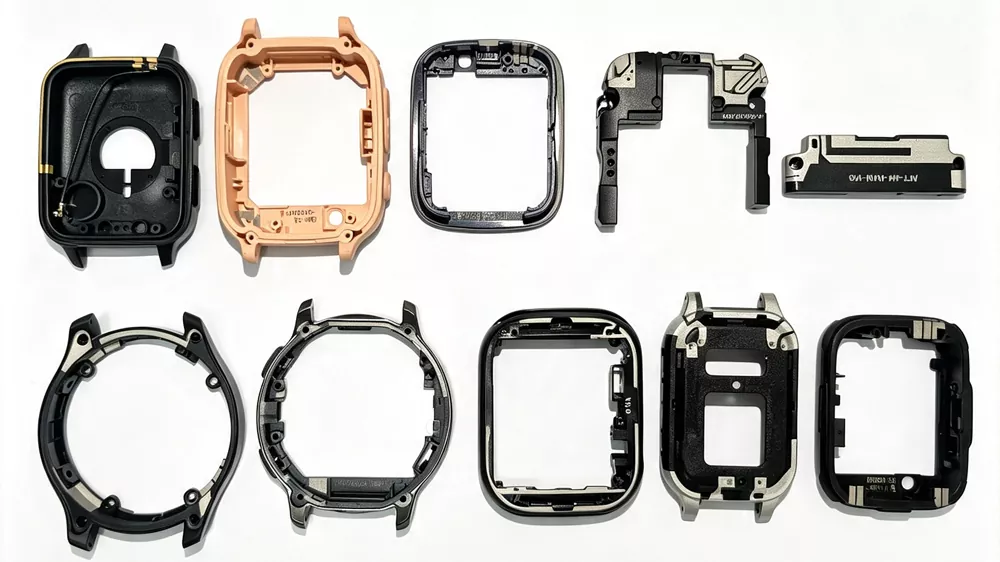

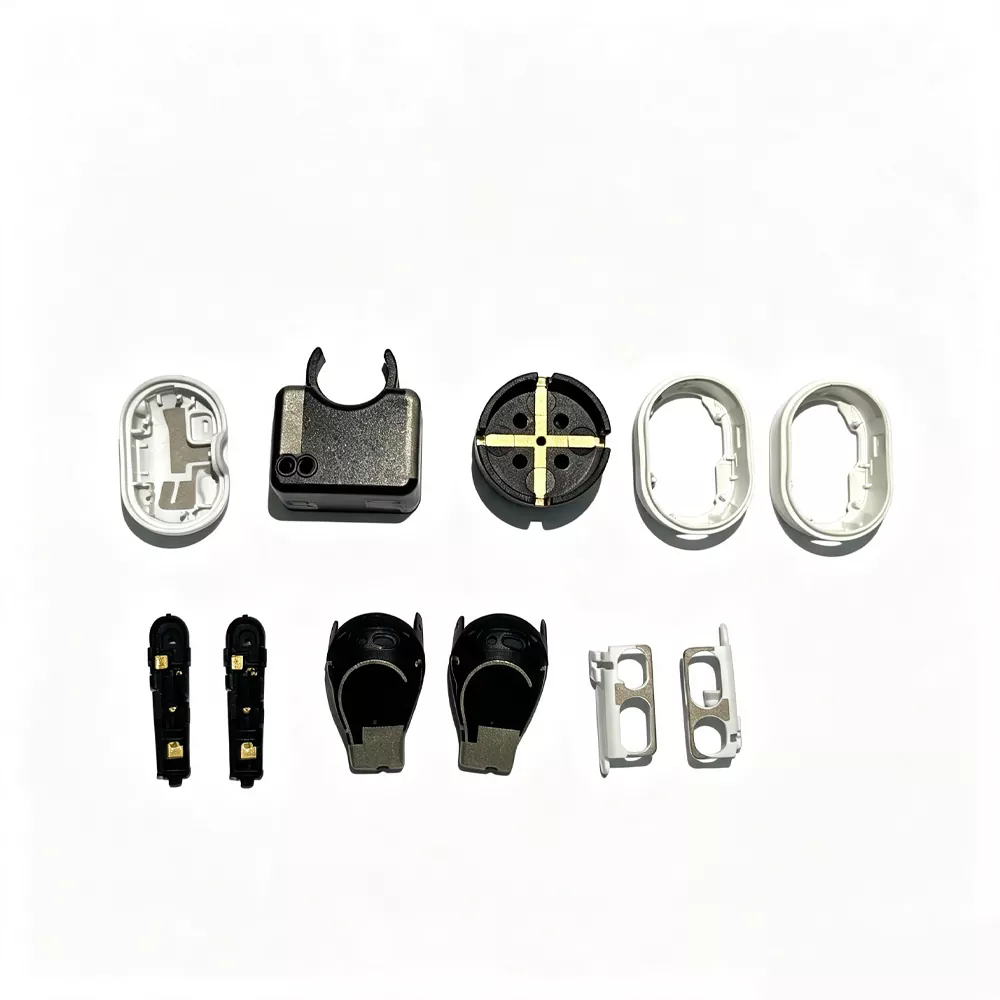

LDS एन्टेना (लेजर डाइरेक्ट स्ट्रक्चरिङ एन्टेना) एक 3D-MID-आधारित RF संरचना हो जुन इन्जेक्शन-मोल्डेड प्लास्टिक सब्सट्रेटहरूमा लेजर सक्रियता लागू गरेर निर्मित हुन्छ, त्यसपछि कन्डक्टिभ एन्टेना ट्रेसहरू बनाउनको लागि चयनात्मक रासायनिक प्लेटिङद्वारा।

प्रक्रियाले प्रवाहकीय ढाँचाहरूलाई तीन-आयामी आवास घटकहरूमा प्रत्यक्ष रूपमा परिभाषित गर्न सक्षम बनाउँछ, जहाँ एन्टेना ज्यामितिलाई छुट्टै RF भागको रूपमा भेला गर्नुको सट्टा मेकानिकल संरचनामा इम्बेड गरिएको छ।

परम्परागत स्ट्याम्प गरिएको वा पाना धातु एन्टेनाहरू जस्तो नभई उपकरण भित्र अलग माउन्ट गर्न आवश्यक हुन्छ, LDS एन्टेनाले रेडिएटिंग संरचनालाई घेरा वा आन्तरिक प्लास्टिक फ्रेममा एकीकृत गर्दछ, एन्टेना पथलाई परिभाषित विद्युतीय विशेषताहरू कायम राख्दै जटिल 3D ज्यामितिहरू पछ्याउन अनुमति दिन्छ।

प्रणालीको परिप्रेक्ष्यमा, LDS प्रविधि 3D-MID (थ्री-डाइमेन्सल मोल्डेड इन्टरकनेक्ट उपकरण) को हो, जहाँ एकल मोल्डेड कम्पोनेन्टले लेजर-सक्रिय सतहहरूको चयनात्मक धातुकरण मार्फत संरचनात्मक, प्रवाहकीय, र आवास कार्यहरू संयोजन गर्न सक्छ।

कार्य सिद्धान्त

LDS एन्टेनाको निर्माण प्रक्रियालाई चार मुख्य चरणहरूमा विभाजन गर्न सकिन्छ:

चरण 1 - इंजेक्शन मोल्डिंग: LDS-विशिष्ट कार्यात्मक प्लास्टिकहरू (विशेष धातु-जैविक मिश्रित additives समावेश) को प्रयोग गरेर, तीन-आयामी प्लास्टिक कोष्ठक वा आवास इंजेक्शन मोल्डिंग मार्फत उत्पादन गरिन्छ।

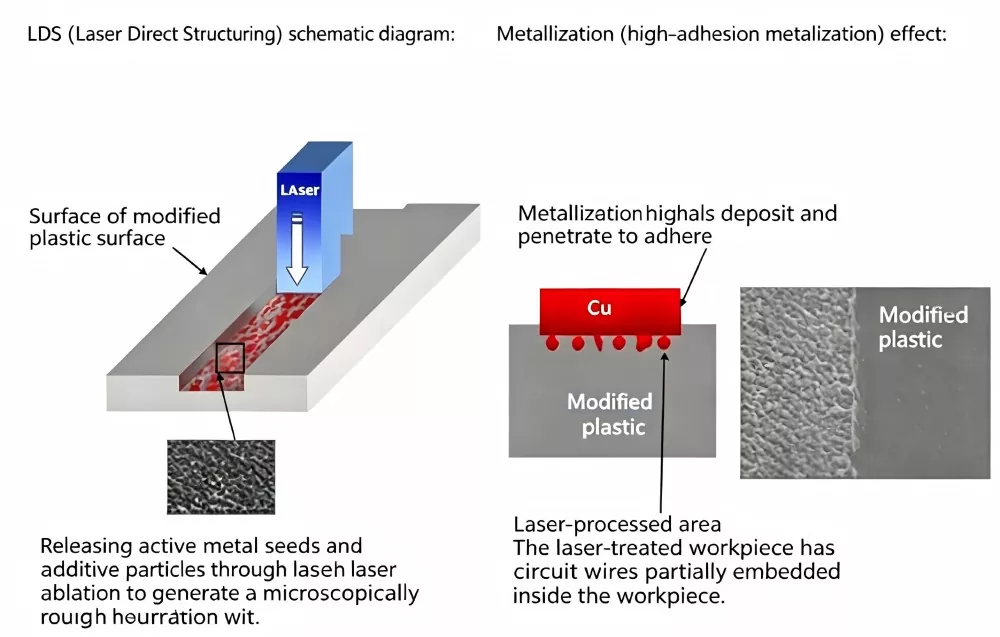

चरण 2 - लेजर सक्रियता: कम्प्युटरले लेजरको चाललाई प्रवाहकीय ढाँचाको प्रक्षेपण अनुसार नियन्त्रण गर्दछ, लेजरलाई त्रि-आयामी प्लास्टिक कम्पोनेन्टको सतहमा प्रक्षेपण गर्छ र सेकेन्डमा सर्किट ढाँचा सक्रिय गर्दछ। लेजर द्वारा विकिरणित क्षेत्रहरूमा, additives सक्रिय हुन्छन्, एक माइक्रोस्कोपिक रूपमा कुनै नराम्रो सतह सिर्जना गर्दछ जुन धातु को जम्मा गर्न अनुकूल छ।

चरण 3 - केमिकल प्लेटिङ: सक्रिय प्लास्टिकका भागहरूलाई रासायनिक प्लेटिङ बाथमा राख्नुहोस्, जहाँ तामा, निकल र सुन जस्ता धातुहरू छनौट रूपमा सक्रिय क्षेत्रहरूमा जम्मा हुन्छन्, प्रवाहक ट्रेसहरू बनाउँछन्।

चरण 4 - एसेम्बली र परीक्षण: एन्टेना सर्किटको लागि एलडीएस हाउसिंग विद्युतीय रूपमा पीसीबी मदरबोर्डमा वसन्त सम्पर्कहरू, पिनहरू, वा B2B कनेक्टरहरू मार्फत जडान गरिएको छ। नेटवर्क विश्लेषक प्रयोग गरेर पूर्ण निरीक्षण पछि, विधानसभा डेलिभर गरिएको छ।

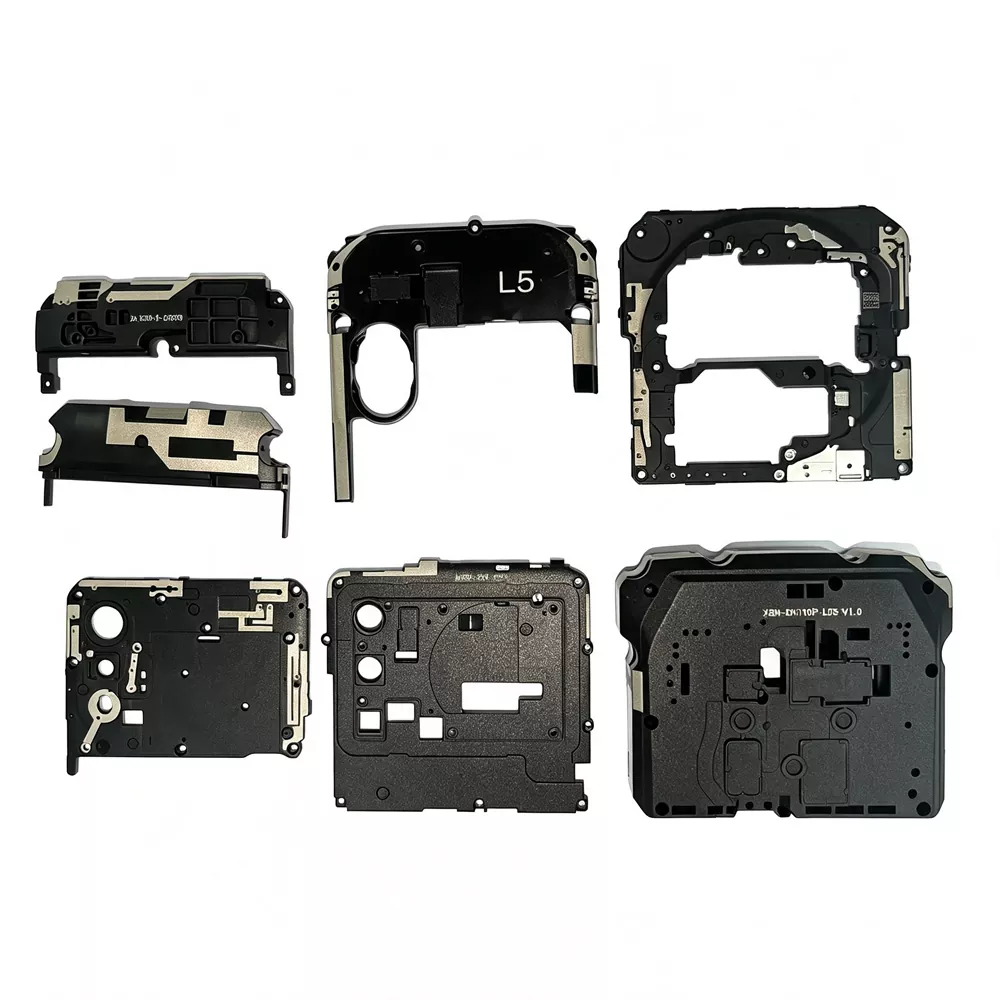

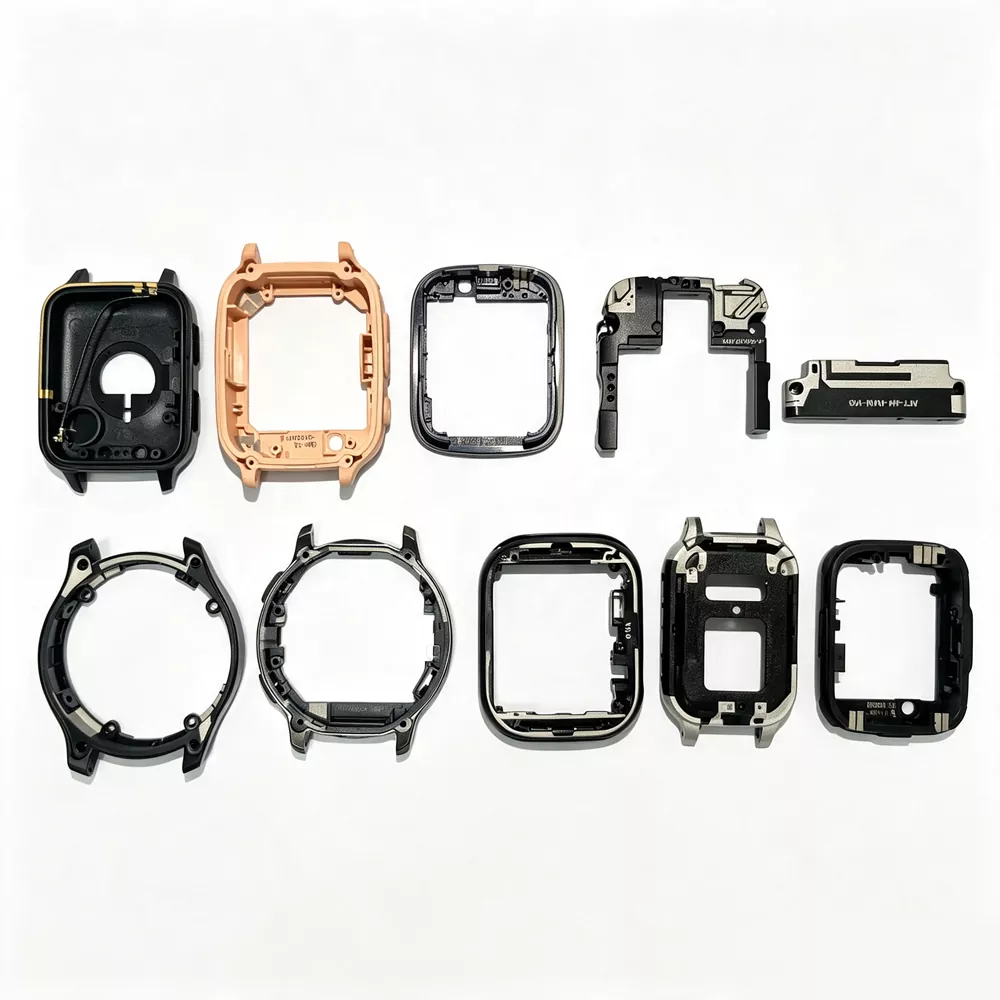

लागू हुने यन्त्रहरू

LDS एन्टेना टेक्नोलोजी धेरै उद्योग र ताररहित अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

कोर सेलिंग पोइन्टहरू

1. उच्च अन्तरिक्ष एकीकरण क्षमता

LDS एन्टेनाहरू सीधै उपकरण आवास वा संरचनात्मक कोष्ठकहरूमा एकीकृत गर्न सकिन्छ, RF कार्यसम्पादनमा उल्लेखनीय रूपमा सम्झौता नगरी पातलो उत्पादन डिजाइनहरू सक्षम पार्दै। एन्टेना क्लियरेन्स प्लास्टिक सब्सट्रेटहरूमा सटीक 3D ढाँचा मार्फत प्राप्त गरिन्छ, यसलाई कम्प्याक्ट बहु-ब्यान्ड वायरलेस उपकरणहरूको लागि उपयुक्त बनाउँदै।

2. उत्पादन स्थिरता र प्रक्रिया स्थिरता

लेजर संरचनाले उच्च पुनरावृत्ति र स्थिर ढाँचा रिजोल्युसन प्रदान गर्दछ, यसलाई निरन्तर उत्पादन वातावरणको लागि उपयुक्त बनाउँछ। प्रत्येक एकाइ सामान्यतया RF परीक्षण मार्फत प्रमाणीकरण गरिन्छ, डिजाइन लक्ष्यहरू भित्र मिल्दो कार्यसम्पादन सुनिश्चित गर्न S11 जस्ता कुञ्जी प्यारामिटरहरू प्रमाणित गरिन्छ।

3. आन्तरिक आरएफ हस्तक्षेप घटाइयो

कन्डक्टिभ ढाँचाहरू सिधै यन्त्र आवासमा बनाइन्छ, LDS संरचनाहरूले आन्तरिक तारहरूमा निर्भरता कम गर्छ र घेरा भित्र नजिकैको धातु घटकहरूले गर्दा हुने हस्तक्षेपलाई कम गर्छ।

4. बहु-ब्यान्ड एन्टेना एकीकरण क्षमता

बहु कार्यात्मक एन्टेनाहरू (LTE / GSM / Wi-Fi / ब्लुटुथ / GNSS) एकल 3D सब्सट्रेटमा एकीकृत गर्न सकिन्छ, समग्र कम्पोनेन्ट गणना घटाउन र प्रणाली-स्तर RF वास्तुकलालाई सरल बनाउँदै।

5. लचिलो 3D आरएफ डिजाइन क्षमता

LDS टेक्नोलोजीले घुमाउरो सतहहरूमा जटिल प्रवाहकीय ज्यामितिहरूको कार्यान्वयनलाई समर्थन गर्दछ, एन्टेना लेआउटलाई विभिन्न फ्रिक्वेन्सी ब्यान्डहरूमा परिभाषित RF अवरोधहरू कायम राख्दै मेकानिकल रूपरेखाहरू पछ्याउन अनुमति दिन्छ।

प्राविधिक विनिर्देशहरू

लेजर उत्कीर्णन प्रक्रिया र सावधानीहरू

（1） प्रवाहकीय सर्किट डिजाइनमा टिप्पणीहरू

① LDS 3D सब्सट्रेटहरूमा ट्रेस राउटिङले बारम्बार तीखो कोण ट्रान्जिसनहरूबाट बच्नुपर्छ। बहु-अनुहार संरचनाहरूमा, छेउछाउका सतहहरूमा निरन्तर राउटिङले सामान्यतया प्रक्रियाको स्थिरता र प्लेटिङ एकरूपतामा सुधार गर्छ, विशेष गरी ठूला आवासहरूमा।

② न्यूनतम लेजर-परिभाषित ट्रेस चौडाइ सामान्यतया लगभग ०.२ मिमी हुन्छ, डिजाइन रिजोल्युसन र सब्सट्रेट ज्यामितिमा निर्भर गर्दछ।

③ इलेक्ट्रोकेमिकल डिपोजिसनको समयमा प्लेटिङ ब्रिज गठनको जोखिम कम गर्न छेउछाउको प्रवाहकीय ट्रेसहरू बीचको न्यूनतम दूरी सामान्यतया ०.५ मिमी भन्दा माथि राखिन्छ।

④ प्रवाहकीय क्षेत्रहरू र संलग्न सीमाहरू बीचको क्लियरेन्स सामान्यतया उप-मिलिमिटर मापनमा नियन्त्रण गरिन्छ। लेजर प्रशोधन गर्दा किनारा प्रदूषण कम गर्न गुफाको पर्खालहरू नजिक लगभग 1-2 मिमीको बफर दूरी सामान्यतया लागू गरिन्छ।

⑤ सतह ज्यामितिले प्लेटिङ व्यवहारलाई असर गर्छ। समतल क्षेत्रहरूले अधिक स्थिर लेजर सक्रियता र कोटिंग स्थिरता प्रदान गर्दछ, जबकि घुमाउरो सतहहरूले कोणीय एक्सपोजर भिन्नताहरूको कारण मोटाई र आसंजनमा भिन्नता ल्याउन सक्छ।

⑥ लेजर संरचना पछि, धातुकरण अघि अक्सीकरण र सतह प्रदूषण कम गर्न भागहरू सिधै इलेक्ट्रोप्लेटिंगमा स्थानान्तरण गरिन्छ।

（2） प्लेटिङ र कोटिंग अघि LDS उत्पादन भण्डारण आवश्यकताहरू

① लेजर-सक्रिय भागहरूलाई नियन्त्रित आर्द्रता अवस्था (सामान्यतया 60% RH भन्दा कम) मा भण्डारण गरिनुपर्छ र प्रक्रिया प्रवाहले अनुमति दिने बित्तिकै प्लेटिङमा स्थानान्तरण गर्नुपर्छ, सतहको अक्सीकरण जोखिम कम गर्न।

② लेजर-प्रशोधित सतहहरूसँग सीधा सम्पर्क बेवास्ता गरिन्छ, किनकि प्रदूषणले पछिको धातुको भण्डारण गुणस्तरलाई असर गर्न सक्छ।

③ समर्पित ट्रे वा फिक्स्चरहरू ह्यान्डलिंग र ढुवानी गर्दा स्थितिगत स्थिरता कायम राख्न र सतह क्षति वा माइक्रो-स्क्र्याचिंग रोक्न प्रयोग गरिन्छ।

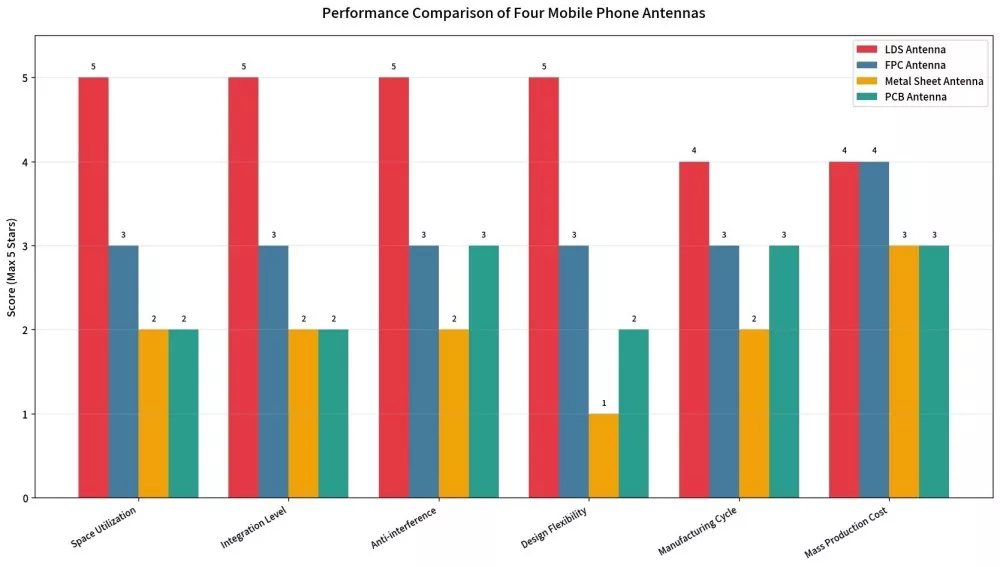

साथीहरूसँग तुलना गर्नुहोस्

गुणस्तर नियन्त्रण प्रक्रिया

1. आगमन सामग्री निरीक्षण: विशेष रूपमा LDS को लागि डिजाइन गरिएको प्लास्टिक कणहरूमा धातु थप्ने सामग्री परीक्षण गर्दै

2. इंजेक्शन मोल्डिंग नियन्त्रण: आयामी शुद्धता ± 0.05mm

3. लेजर मार्किंग: सर्किट अखण्डताको लागि AOI स्वचालित अप्टिकल निरीक्षण

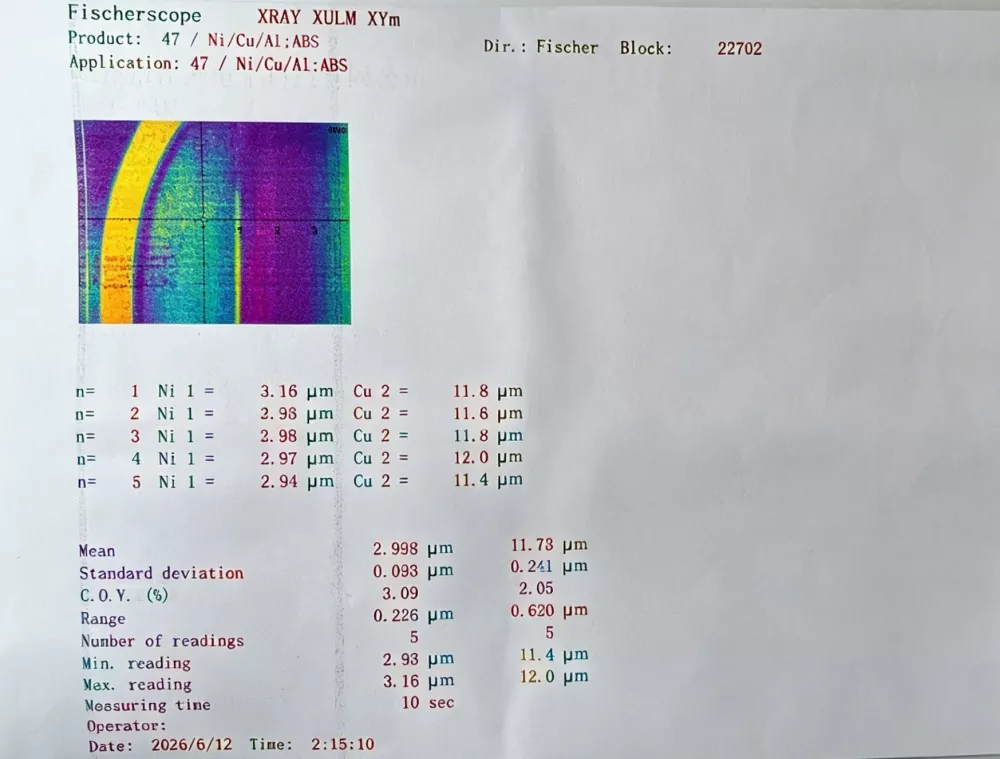

4. रासायनिक प्लेटिङ: कोटिंग मोटाई एकरूपता निरीक्षण (तामा तह ≥ 5 μm, निकल/सुन तह ≥ 0.1 μm)

5. RF परीक्षण: नेटवर्क विश्लेषकले S11, VSWR, लाभ, र दक्षताको पूर्ण निरीक्षण गर्दछ।

6. विश्वसनीयता नमूना निरीक्षण: सय ग्रिडसबै समावेशी आसंजन परीक्षण

एक भरपर्दो आपूर्तिकर्ताको रूपमा, हाम्रा उत्पादनहरूको प्रत्येक ब्याच एक परीक्षण रिपोर्टको साथ आउँछ जुन सम्बन्धित कच्चा माल ब्याचमा पत्ता लगाउन सकिन्छ।

LDS एन्टेना उत्पादनहरू कसरी छनौट गर्ने

1. आवृत्ति ब्यान्ड आवश्यकताहरू हेर्नुहोस्

यन्त्रले कुन संचार फ्रिक्वेन्सी ब्यान्डहरूलाई समर्थन गर्न आवश्यक छ भन्ने स्पष्ट रूपमा निर्दिष्ट गर्नुहोस्—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, ब्लुटुथ, NFC, र अन्य। विभिन्न फ्रिक्वेन्सी ब्यान्डहरू विभिन्न एन्टेना रूटिङ डिजाइनहरूसँग मेल खान्छ।

2. स्थापना ठाउँ जाँच गर्नुहोस्

- के उपकरण आवासमा पर्याप्त LDS लेआउट ठाउँ छ?

- के एन्टेनाले थ्रीडी घुमाउरो सतहको साथ राउटिङ पछ्याउन आवश्यक छ? ठ्याक्कै जहाँ LDS उत्कृष्ट हुन्छ।

3. सब्सट्रेट चयन जाँच गर्नुहोस्

LDS एन्टेनाको लागि सब्सट्रेट सामग्री LDS-विशेष कार्यात्मक प्लास्टिक हुनुपर्छ। सामान्य विकल्पहरूमा PC, ABS, PC+ABS, र LCP समावेश छन्। तापमान प्रतिरोध, डाइलेक्ट्रिक स्थिरता, र मेकानिकल बलको सन्दर्भमा विभिन्न सामग्रीहरूको आफ्नै फाइदा र बेफाइदाहरू छन्।

4. नेतृत्व समय र न्यूनतम अर्डर मात्रा जाँच गर्नुहोस्।

एक निर्माताको रूपमा, हामी प्रस्ताव गर्दछौं:

- नमूना चरण: 10 छिटो प्रोटोटाइप

- सानो ब्याच: 100-1,000 पीसी, 2-हप्ता डेलिभरी

- ठूलो मात्रामा उत्पादन: मासिक क्षमता 100,000 एकाइहरू भन्दा बढी, ग्यारेन्टी डेलिभरी समयको साथ।

FAQ

Q: LDS एन्टेना र FPC एन्टेना बीच के भिन्नता छ?

A: FPC एन्टेना यन्त्र भित्र स्थापित लचिलो सर्किट समाधान हो, जसलाई समर्पित प्लानर स्पेस चाहिन्छ। एLDS एन्टेनायन्त्र आवास वा कोष्ठकमा सीधै लेजर-संरचित छ, 3D सतहहरूमा राम्रो अनुकूलन र सुधारिएको ठाउँको उपयोगलाई अनुमति दिँदै। यसले परम्परागत FPC समाधानहरूको तुलनामा उच्च एकीकरण क्षमता र बलियो विरोधी हस्तक्षेप प्रदर्शन पनि प्रदान गर्दछ।

Q: अनुकूलनको लागि न्यूनतम अर्डर मात्रा के हो?

A: नमूना चरणको बखत कुनै न्यूनतम अर्डर मात्रा आवश्यक पर्दैन। हामी नमूना अनुरोधहरू, 100 pcs बाट सुरु हुने सानो-ब्याच उत्पादन, र ग्राहक आवश्यकताहरूमा आधारित ठूलो-भोल्युम अर्डरहरू समर्थन गर्दछौं। प्रत्यक्ष कारखानाको रूपमा, हामी विभिन्न परियोजना चरणहरूमा लचिलो उत्पादन समर्थन प्रदान गर्दछौं।

प्रश्न: अनुकूलनको लागि के जानकारी आवश्यक छ?

A: ग्राहकहरूले उपकरणको 3D CAD रेखाचित्रहरू (STEP वा IGS ढाँचा), लक्ष्य आवृत्ति ब्यान्ड, PCB लेआउट, र कनेक्टर प्रकार प्रदान गर्न सक्छन्। हाम्रो ईन्जिनियरिङ् टोलीले रूटिङ डिजाइन, सिमुलेशन अप्टिमाइजेसन, र प्रोटोटाइप प्रमाणीकरण ह्यान्डल गर्नेछ।

प्रश्न: के यो प्रविधिले 5G मिलिमिटर-वेभ अनुप्रयोगहरूलाई समर्थन गर्न सक्छ?

A: हो। प्रविधिले दुवै सब-6 GHz र मिलिमिटर-वेभ फ्रिक्वेन्सी ब्यान्डहरूको लागि एन्टेना डिजाइनहरूलाई समर्थन गर्दछ। अन्तिम समाधान उपकरण संरचना, उपलब्ध ठाउँ, र आवश्यक आवृत्ति प्रदर्शन अनुसार अनुकूलित गरिनेछ।

प्रश्न: एन्टेना को सेवा जीवन के हो?

A: विश्वसनीयता परीक्षणहरूले देखाउँदछ कि -40℃ देखि +85℃ सम्म 100 थर्मल चक्र र 85℃/85% RH मा 168 घण्टाको लागि उच्च-तापमान/उच्च आर्द्रता परीक्षण पछि, प्रदर्शनमा गिरावट 5% भन्दा कम रहन्छ जबकि आसंजन स्थिर रहन्छ। डिजाइन गरिएको सेवा जीवन 10 वर्ष भन्दा बढी हुन सक्छ।

प्रश्न: के तपाइँ एन्टेना ट्युनिङ समर्थन प्रदान गर्न सक्नुहुन्छ?

A: हो। हामी उत्पादनहरूलाई CTA, CE, र FCC जस्ता प्रमाणीकरण आवश्यकताहरू पूरा गर्न मद्दत गर्दै सिमुलेशन, प्रोटोटाइपिङ, र प्रणाली-स्तर अनुकूलन सहित पूर्ण ट्युनिङ सेवाहरू प्रदान गर्छौं।
