सिक्का एन्टेना

सिक्का एन्टेना बटन-जस्तै आकारको एक कम्प्याक्ट, बेलनाकार बाह्य आरएफ एन्टेना हो। 2.4GHz 5.8GHz डुअल ब्यान्ड एन्टेनाको रूपमा डिजाइन गरिएको, यसले WiFi, ब्लुटुथ, र ZigBee संचार प्रयोग गर्ने साना इलेक्ट्रोनिक उपकरणहरूको लागि हल्का ताररहित प्रसारण समाधान प्रदान गर्दछ।

Qianmu कम्युनिकेसनको आत्म-विकसित बटन रबर रड एन्टेनाले एक-टुक्रा इन्जेक्शन मोल्डिङ र सील टेक्नोलोजी अपनाउछ। यसले पूर्ण तामाको अनुनाद तत्व र तल्लो भागमा धातु रिफ्लेक्टिभ शिल्डिङ तहलाई एकीकृत गर्दछ।

एक मानक SMA थ्रेडेड इन्टरफेस संग सुसज्जित, यो SMA डुअल ब्यान्ड एन्टेना माउन्ट गर्न सकिन्छ र सिधै यन्त्र आवासमा सुरक्षित गर्न सकिन्छ। पातलो रबर रड एन्टेना र निर्मित पीसीबी एन्टेनाको तुलनामा, यसले इनडोर र बाहिरी अनुप्रयोगहरूको लागि सिल गरिएको आवासको साथ एक कम्प्याक्ट, विवेकी संरचना प्रदान गर्दछ।

यो कसरी काम गर्दछ

सिक्का एन्टेनाले डुअल-ब्यान्ड आरएफ प्रसारण र रिसेप्शनको लागि आन्तरिक डबल-लेयर रिंग तामा ओसिलेटर प्रयोग गर्दछ। बटन-आकारको आधारले संकेत विकिरण व्यवस्थापन गर्न र नजिकैको इलेक्ट्रोनिक कम्पोनेन्टहरूको प्रभावलाई कम गर्न मद्दतको लागि डिजाइन गरिएको धातु प्रतिबिम्बित तह समावेश गर्दछ।

1. स्तरित थरथरानवाला डिजाइन:माथिल्लो तह ब्लुटुथ र ZigBee द्वारा प्रयोग गरिएको 2.4GHz ब्यान्डको लागि डिजाइन गरिएको छ, जबकि तल्लो तहले उपयुक्त WiFi उपकरणहरू द्वारा प्रयोग गरिएको 5.8GHz ब्यान्डलाई समर्थन गर्दछ। भनिएको पूर्ण-ब्यान्ड VSWR ≤1.35 हो।

2. आधार संरक्षण र हस्तक्षेप व्यवस्थापन:तलको धातु रिफ्लेक्टिभ तह उपकरणको मुख्य बोर्ड, लिथियम ब्याट्री, र धातु आवासबाट विद्युत चुम्बकीय हस्तक्षेपको प्रभाव कम गर्न डिजाइन गरिएको हो। वास्तविक प्रदर्शन स्थापना वातावरणमा निर्भर गर्दछ र समाप्त उपकरणमा परीक्षण आवश्यक छ।

3. सिल गरिएको आवास र तापमान प्रतिरोध:एक-टुक्रा इंजेक्शन-मोल्ड गरिएको आवास वातावरण संरक्षणको लागि डिजाइन गरिएको हो। भनिएको अपरेटिङ तापमान दायरा -35 डिग्री सेल्सियस देखि +70 डिग्री सेल्सियस छ। तापमान-सम्बन्धित आवृत्ति स्थिरता निर्दिष्ट परीक्षण सर्तहरू अन्तर्गत पुष्टि गरिनु पर्छ।

4. आरएफ प्रतिबाधा मिलान:एन्टेनाले RF एकीकरणलाई समर्थन गर्न र प्रतिबाधा बेमेल कम गर्न 50Ω नाममात्र प्रतिबाधा प्रयोग गर्दछ। लाभ, VSWR, र विकिरण दक्षता उपयुक्त RF परीक्षण मार्फत मूल्याङ्कन गर्न सकिन्छ।

उपयुक्त उपकरण र अनुप्रयोगहरू

1. स्मार्ट घर:स्मार्ट गृह उपकरणहरूको लागि एन्टेनाको रूपमा, यसलाई मिनी स्मार्ट गेटवे, वाइफाइ सकेटहरू, ढोका र विन्डो अलार्महरू, र ब्लुटुथ रिमोट कन्ट्रोलहरूमा प्रयोग गर्न सकिन्छ। यसको कम्प्याक्ट संरचनाले सीमित स्थापना ठाउँ भएका यन्त्रहरूमा ताररहित जडान समायोजन गर्न मद्दत गर्छ।

2. चीजहरूको औद्योगिक इन्टरनेट:यो वायरलेस सेन्सर एन्टेना लघु तापमान र आर्द्रता टर्मिनलहरू, गोदाम सम्पत्ति ट्र्याकिङ नोडहरू, र ताररहित डेटा प्रसारण मोड्युलहरूको लागि विचार गर्न सकिन्छ। यो IoT उपकरण अनुप्रयोगहरूको लागि एन्टेनासँग पनि सान्दर्भिक छ जहाँ फ्रिक्वेन्सी ब्यान्ड र स्थापना अवस्थाहरू प्रणाली आवश्यकताहरूसँग मेल खान्छ।

3. पोर्टेबल इलेक्ट्रोनिक्स:पोर्टेबल यन्त्रहरूका लागि कम्प्याक्ट एन्टेनाको रूपमा, यो ह्यान्डहेल्ड स्क्यानिङ उपकरणहरू, पोर्टेबल डिटेक्टरहरू, र मिनी ब्लुटुथ स्पिकरहरूमा प्रयोग गर्न सकिन्छ। यन्त्र लेआउट र RF कार्यसम्पादन अन्तिम एकीकरण अघि मूल्याङ्कन गरिनु पर्छ।

4. सुरक्षा उपकरणहरू:ताररहित सुरक्षा उपकरणहरूको लागि यो एन्टेना साना वायरलेस क्यामेराहरू र पहुँच-नियन्त्रण प्रणालीहरूको लागि उपयुक्त हुन सक्छ। उपयुक्त ब्लुटुथ-आधारित प्रविष्टि प्रणालीहरूको लागि, यसले ब्लुटुथ पहुँच नियन्त्रण एन्टेनाको रूपमा सेवा गर्न सक्छ।

5. आरएफ सामान:ऐच्छिक सामानहरूमा SMA-to-IPEX फिडर केबलहरू र अन्य मिल्दो RF जडान कम्पोनेन्टहरू समावेश छन्। कनेक्टर चयन ताररहित मोड्युल र उपकरण इन्टरफेस विरुद्ध पुष्टि हुनुपर्छ।

मुख्य उत्पादन सुविधाहरू

Qianmu कम्युनिकेसनले कम्प्याक्ट वायरलेस उपकरणहरूको लागि सिक्का एन्टेना विकल्पहरू प्रदान गर्दछ, विशिष्टताहरू र इन्टरफेस कन्फिगरेसनहरू अनुप्रयोग आवश्यकताहरू अनुसार चयन गरिएको छ।

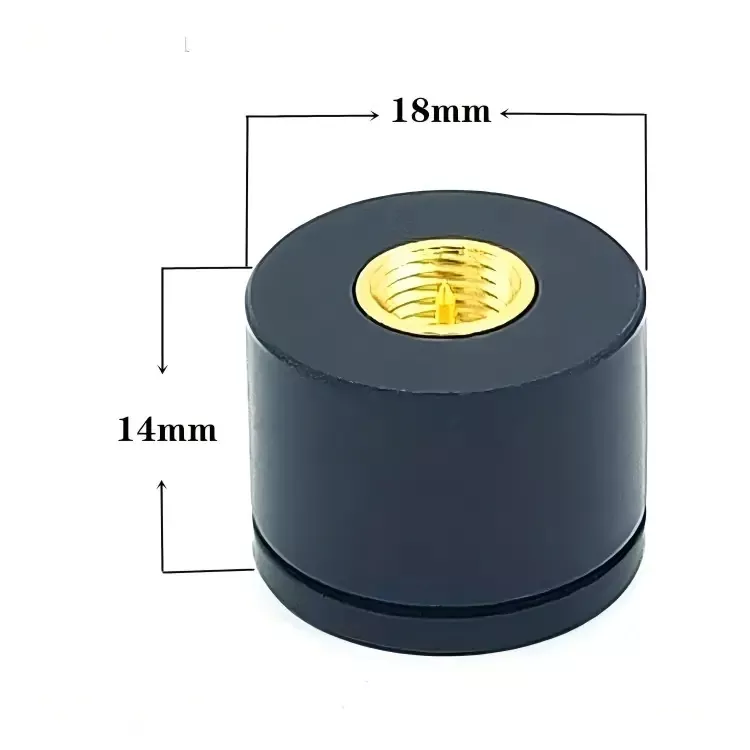

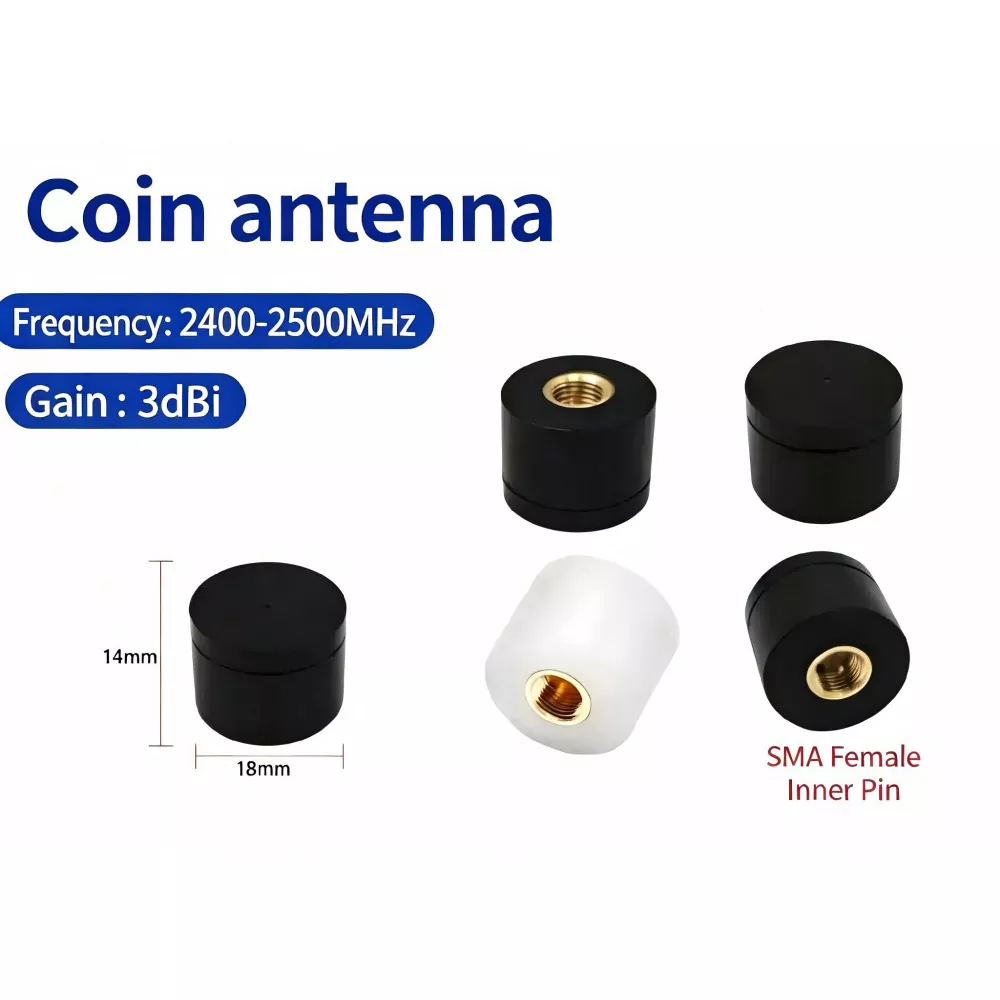

1. कम्प्याक्ट बटन आकारको संरचना:15mm र 18mm आधार व्यास मा उपलब्ध, 14mm को उचाइ संग। सानो फुटप्रिन्टले स्थापनाहरूलाई समर्थन गर्दछ जहाँ बाह्य एन्टेना ठाउँ सीमित छ।

2. दोहोरो ब्यान्ड सञ्चालन:यो मिनी वाइफाइ एन्टेनाले निर्दिष्ट 2.4GHz र 5.8GHz फ्रिक्वेन्सी दायराहरूलाई समर्थन गर्दछ। उपकरण कन्फिगरेसनमा निर्भर गर्दै, एन्टेना उपयुक्त वाइफाइ, ब्लुटुथ र ZigBee अनुप्रयोगहरूमा प्रयोग गर्न सकिन्छ। चयन गर्नु अघि प्रोटोकल-विशिष्ट आवृत्ति आवश्यकताहरू पुष्टि गर्नुहोस्।

3. इन्टरफेस विकल्प:मानक कन्फिगरेसनहरूले विभिन्न सम्पर्क व्यवस्थाहरूसँग SMA इन्टरफेसहरू समावेश गर्दछ। मिल्दो सामानहरूमा सोल्डर टर्मिनलहरू र पहिलो पुस्ता वा चौथो पुस्ताको IPEX फिडर केबलहरू समावेश हुन सक्छन्, चयन गरिएको कन्फिगरेसनको अधीनमा।

4. पर्यावरण संरक्षण:IP54-मूल्याङ्कन गरिएको आवास धुलो प्रवेश र पानीको छर्राबाट सुरक्षा प्रदान गर्न डिजाइन गरिएको हो। स्टक र अर्डर आवश्यकताहरू अनुसार कालो र सेतो आवास विकल्पहरू उपलब्ध छन्।

5. अनुकूलन:अनुकूलन SMA एन्टेना विकल्पहरूमा आयामी समायोजन, शेल लोगो प्रिन्टिङ, र RF कनेक्टर कन्फिगरेसनहरू समावेश हुन सक्छन्। स्टक उपलब्धता, नमूना नेतृत्व समय, र भोल्युम मूल्य निर्धारण प्रत्येक अर्डरको लागि पुष्टि गरिनु पर्छ।

प्राविधिक विनिर्देशहरू

आवेदन उदाहरणहरू

1. स्मार्ट घर उपकरण:एउटा कम्प्याक्ट एन्टेना वाइफाइ ढोका वा विन्डो अलार्ममा स्थापना गर्न सकिन्छ जहाँ आवास स्थान सीमित छ। अन्तिम जडान दायरा एन्टेना प्लेसमेन्ट, पर्खाल, हस्तक्षेप, र उपकरणको RF कन्फिगरेसनमा निर्भर गर्दछ।

2. औद्योगिक सेन्सर टर्मिनलहरू:एक ताररहित सेन्सर एन्टेना तापमान र आर्द्रता निगरानी उपकरण संग प्रयोग गर्न सकिन्छ। धातुमा राखिएका यन्त्रहरूका लागि, एन्टेना स्थिति र वरपरको जमीन संरचनाको RF कार्यसम्पादनमा तिनीहरूको प्रभाव निर्धारण गर्न मूल्याङ्कन गरिनुपर्छ।

3. बाहिरी पहुँच-नियन्त्रण उपकरण:बाह्य रूपमा माउन्ट गरिएको एन्टेनाले उपयुक्त ब्लुटुथ पहुँच-नियन्त्रण उपकरणहरूलाई समर्थन गर्न सक्छ। एन्क्लोजर, कनेक्टर सिल, र माउन्टिङ व्यवस्था आवश्यक वातावरणीय अवस्थाहरू विरुद्ध जाँच गरिनु पर्छ।

4. ह्यान्डहेल्ड उपकरण:ह्यान्डहेल्ड यन्त्रहरूको लागि यो मिनी एन्टेना वायरलेस बारकोड स्क्यानरहरू र कम्प्याक्ट बाह्य एन्टेना आवश्यक पर्ने अन्य पोर्टेबल इलेक्ट्रोनिक्सका लागि विचार गर्न सकिन्छ। जडान स्थिरता अभिप्रेत अपरेटिङ वातावरणमा मान्य हुनुपर्छ।

चयन र अर्डर गाइड

1. आवृत्ति चयन:मिल्दो WiFi र ब्लुटुथ कन्फिगरेसनहरू प्रयोग गर्ने यन्त्रहरूको लागि, 2.4GHz र 5.8GHz डुअल-ब्यान्ड मोडेलको मूल्याङ्कन गर्नुहोस्। ब्लुटुथ-मात्र अनुप्रयोगहरूको लागि, उपलब्ध भएमा 2.4GHz एकल-ब्यान्ड कन्फिगरेसनलाई विचार गर्न सकिन्छ।

2. स्थापना वातावरण:मेटल हाउसिङ भएका यन्त्रहरूका लागि, एन्टेनाको माउन्टिङ स्थिति, क्लियरेन्स र ग्राउन्डिङ व्यवस्थाको समीक्षा गर्नुहोस्। प्रतिबिम्बित आधारले अन्तिम घेरामा आरएफ परीक्षणको आवश्यकतालाई समाप्त गर्दैन।

3. आकार चयन:माउन्टिङ स्पेस प्रतिबन्धित हुँदा 15mm व्यास संस्करणलाई विचार गर्नुहोस्। उपलब्ध ठाउँ र आवश्यक RF विशेषताहरूले यसलाई समर्थन गर्दा 18mm संस्करणलाई विचार गर्न सकिन्छ; ठूला मोडेलले सधैं उच्च लाभ प्रदान गर्दछ भन्ने अनुमान गर्नुको सट्टा प्रदर्शन पुष्टि गर्नुहोस्।

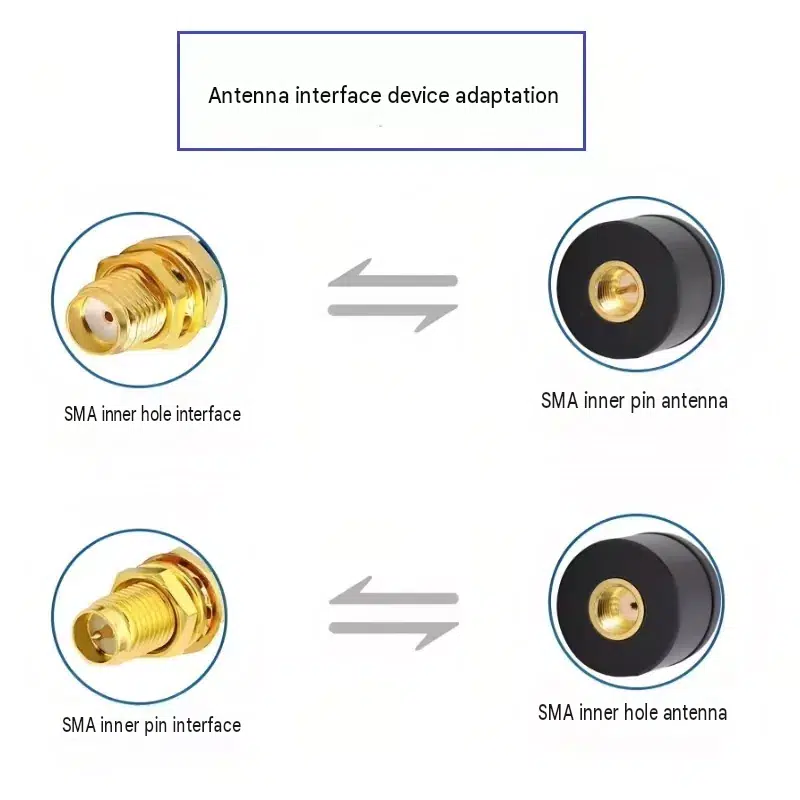

4. इन्टरफेस र निर्यात आवश्यकताहरु:उपकरणलाई SMA भित्री-पिन वा भित्री-प्वाल इन्टरफेस आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्। अर्डर तयार गर्दा IPEX एडाप्टर केबलहरू, कनेक्टर कन्फिगरेसनहरू, र तटस्थ निर्यात प्याकेजिङ छलफल गर्न सकिन्छ।

FAQ

1. यो एन्टेना धातु-केस यन्त्रहरूमा प्रयोग गर्न सकिन्छ?

यो धातु-केस यन्त्रहरूको लागि उपयुक्त हुन सक्छ, तर प्रदर्शन एन्टेनाको माउन्टिङ स्थिति, क्लियरेन्स, ग्राउन्ड संरचना, र आवास डिजाइनमा निर्भर गर्दछ। प्रतिबिम्बित आधार नजिकैको संरचनाहरु संग अन्तरक्रिया व्यवस्थापन गर्न मद्दत गर्न को लागी हो। समाप्त उपकरणमा परीक्षण सिफारिस गरिएको छ।

२. के SMA इन्टरफेसलाई IPEX मा परिवर्तन गर्न सकिन्छ?

उपयुक्त फिडर केबलहरू र इन्टरफेस कन्फिगरेसनहरू उपलब्ध हुन सक्छन्, निर्दिष्ट IPEX पुस्ताहरू सहित। कृपया अर्डर गर्नु अघि आवश्यक कनेक्टर प्रकार, केबल लम्बाइ, र स्थापना व्यवस्था पुष्टि गर्नुहोस्।

3. प्रयोगशाला परीक्षण रिपोर्ट प्रदान गर्न सकिन्छ?

आरएफ परीक्षण कागजात लागू उत्पादन कन्फिगरेसनहरूको लागि उपलब्ध हुन सक्छ। अर्डर गर्नु अघि उपलब्ध रिपोर्टहरू, मापन गरिएका प्यारामिटरहरू, र Qianmu कम्युनिकेसनसँग परीक्षण सर्तहरू पुष्टि गर्नुहोस्।

4. के यो 2.4GHz 5.8GHz डुअल ब्यान्ड एन्टेना वाइफाइ र ब्लुटुथ उपकरणहरूको लागि उपयुक्त छ?

निर्दिष्ट फ्रिक्वेन्सी दायराहरू 2.4GHz र 5.8GHz सञ्चालनलाई कभर गर्दछ। अनुकूलता उपकरणको वायरलेस प्रोटोकल, आवश्यक फ्रिक्वेन्सी ब्यान्ड, कनेक्टर, र RF डिजाइनमा निर्भर गर्दछ। 2.4GHz मा सञ्चालन हुने ZigBee यन्त्रहरूका लागि, मिल्दो कन्फिगरेसन पुष्टि गर्नुहोस् र अन्तिम उत्पादनमा कार्यसम्पादन प्रमाणित गर्नुहोस्।

5. कनेक्टर वा केबल कन्फिगरेसन अनुकूलित गर्न सकिन्छ?

अनुकूलन SMA एन्टेना कन्फिगरेसनहरू विभिन्न उपकरण इन्टरफेस र स्थापना आवश्यकताहरूको लागि उपलब्ध हुन सक्छ। जडानकर्ता प्रकार, केबल लम्बाइ, फ्रिक्वेन्सी दायरा, र लक्षित अनुप्रयोग प्रदान गर्नुहोस् ताकि आवश्यक कन्फिगरेसन मूल्याङ्कन गर्न सकिन्छ।

6. के यो एन्टेना स्मार्ट सेन्सर र पोर्टेबल उपकरणहरूमा प्रयोग गर्न सकिन्छ?

फ्रिक्वेन्सी दायरा र RF विशेषताहरूले यन्त्र आवश्यकताहरू पूरा गर्दा यो स्मार्ट सेन्सर अनुप्रयोगहरू र अन्य कम्प्याक्ट वायरलेस उत्पादनहरूको लागि WiFi एन्टेनाको लागि उपयुक्त हुन सक्छ। पोर्टेबल उपकरणहरूको लागि, डिजाइनलाई अन्तिम रूप दिनु अघि उपलब्ध माउन्टिङ स्पेस, एन्क्लोजर सामग्री र एन्टेना स्थितिको मूल्याङ्कन गर्नुहोस्।
