वसन्त एन्टेना

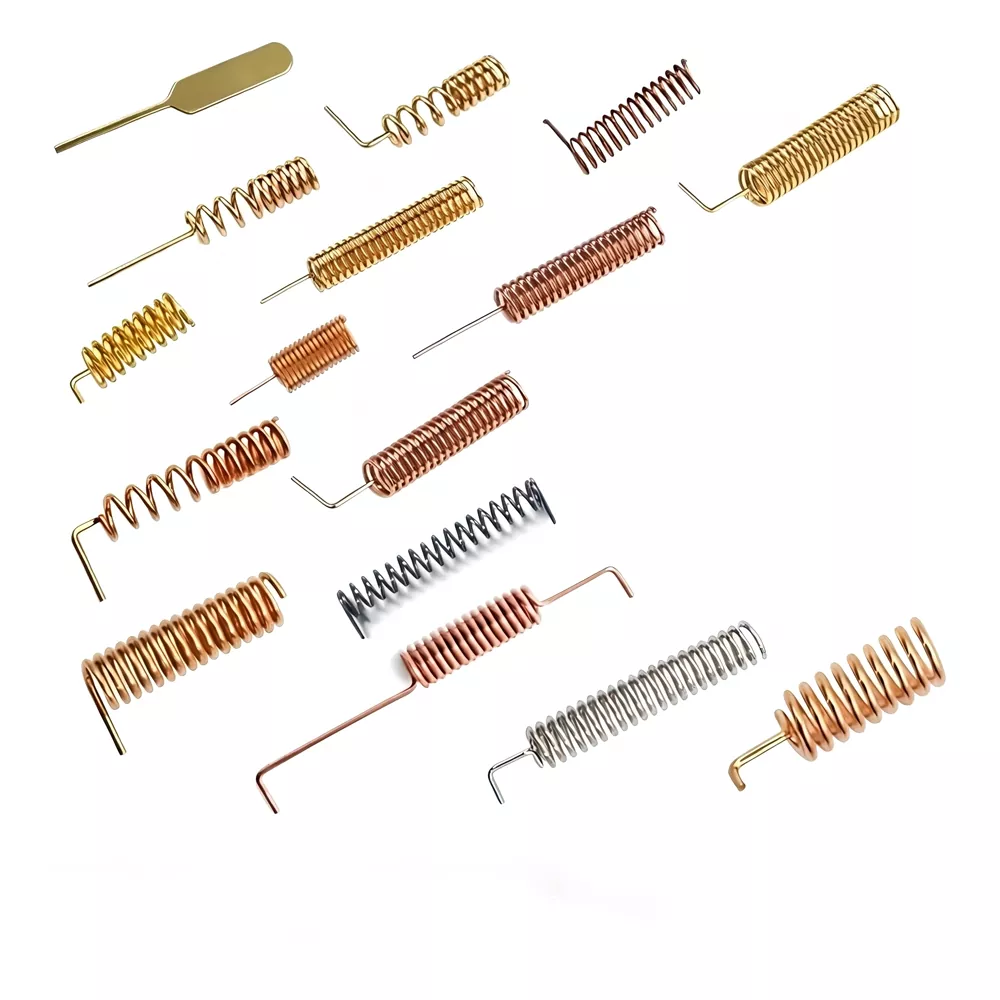

एक पेशेवर आपूर्तिकर्ता को रूप मा, Qianmu संचार अनुकूलित उच्च परिशुद्धता हेलिकल वसन्त एन्टेना सेवाहरु प्रदान गर्दछ। प्रिमियम सामग्रीबाट बनेको।कार्बन स्टिल निकल-प्लेटेड फस्फर कांस्यले बनेको, यसले असाधारण चालकता र क्षरण प्रतिरोधको गर्व गर्दछ। हामी भरोसेमंद छौं। चीन निर्माताहामीले प्रोटोटाइपिङदेखि बृहत् उत्पादनसम्मको एक-स्टप समाधान प्रस्ताव गर्छौं, IoT, रिमोट कन्ट्रोल र ताररहित सञ्चार मोड्युलहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
एक वसन्त एन्टेना (हेलिकल एन्टेना पनि भनिन्छ) एक एन्टेना संरचना हो जसमा धातु कन्डक्टरलाई सर्पिल वसन्त आकारमा घाउ गरिन्छ, हेलिकली कन्फिगर गरिएको धातु कन्डक्टरलाई संकेत प्रसारणको माध्यमको रूपमा प्रयोग गरी। यसले 50-ओम प्रतिबाधा डिजाइन फिचर गर्दछ र तीन मुख्य कम्पोनेन्टहरू समावेश गर्दछ: भित्री तामाको तार (संकेतहरू प्रसारण र प्राप्त गर्नको लागि प्रयोग गरिन्छ), बाहिरी सिल्डिङ तार (बाह्य विद्युत चुम्बकीय हस्तक्षेप रोक्न डिजाइन गरिएको), र बाहिरी इन्सुलेट तह (जसले बाह्य क्यापेसिटन्सको प्रभावलाई प्रतिरोध गर्दछ)। सँगै, यी कम्पोनेन्टहरूले बलियो विरोधी हस्तक्षेप प्रदर्शनको साथ बन्द प्रणाली बनाउँदछ।
शेन्जेन Qianmu संचार टेक्नोलोजी कं, लिमिटेड, संचार उत्पादन एन्टेना को R&D, निर्माण, र बिक्री मा विशेषज्ञता एक व्यावसायिक उद्यम, धेरै वर्ष देखि एन्टेना क्षेत्रमा गहिरो संलग्न छ र उच्च गुणस्तर वसन्त एन्टेना समाधान संग वैश्विक ग्राहकहरु प्रदान गर्न प्रतिबद्ध छ।
प्राविधिक विनिर्देशहरू
Qianmu संचार वसन्त एन्टेनाले धेरै फ्रिक्वेन्सी ब्यान्डहरू कम देखि उच्च फ्रिक्वेन्सीहरू सम्मिलित गर्दछ, विभिन्न अनुप्रयोग परिदृश्यहरूको आवश्यकताहरू पूरा गर्दछ। मुख्य प्राविधिक मापदण्डहरू निम्नानुसार छन्:
|
प्यारामिटर वस्तु |
निर्दिष्टीकरण दायरा |
|
आवृत्ति दायरा |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
लाभ |
0.8dBi ~ 3.5 dBi |
|
प्रतिबाधा |
५० ओमेगा |
|
VSWR |
≤१.५ ~ ≤१.८ |
|
ध्रुवीकरण |
ठाडो ध्रुवीकरण / सर्कुलर ध्रुवीकरण |
|
विकिरण ढाँचा |
सर्व दिशात्मक |
|
पावर क्षमता |
अधिकतम 50W |
|
सञ्चालन तापमान |
-40 ℃ ~ +85 ℃ |
|
एन्टेना दक्षता |
35 ~ 80% (स्थापना वातावरणमा निर्भर गर्दछ) |
|
सामग्री |
कपर, गोल्ड प्लेटिङ, निकेल प्लेटिङ, आदि। |

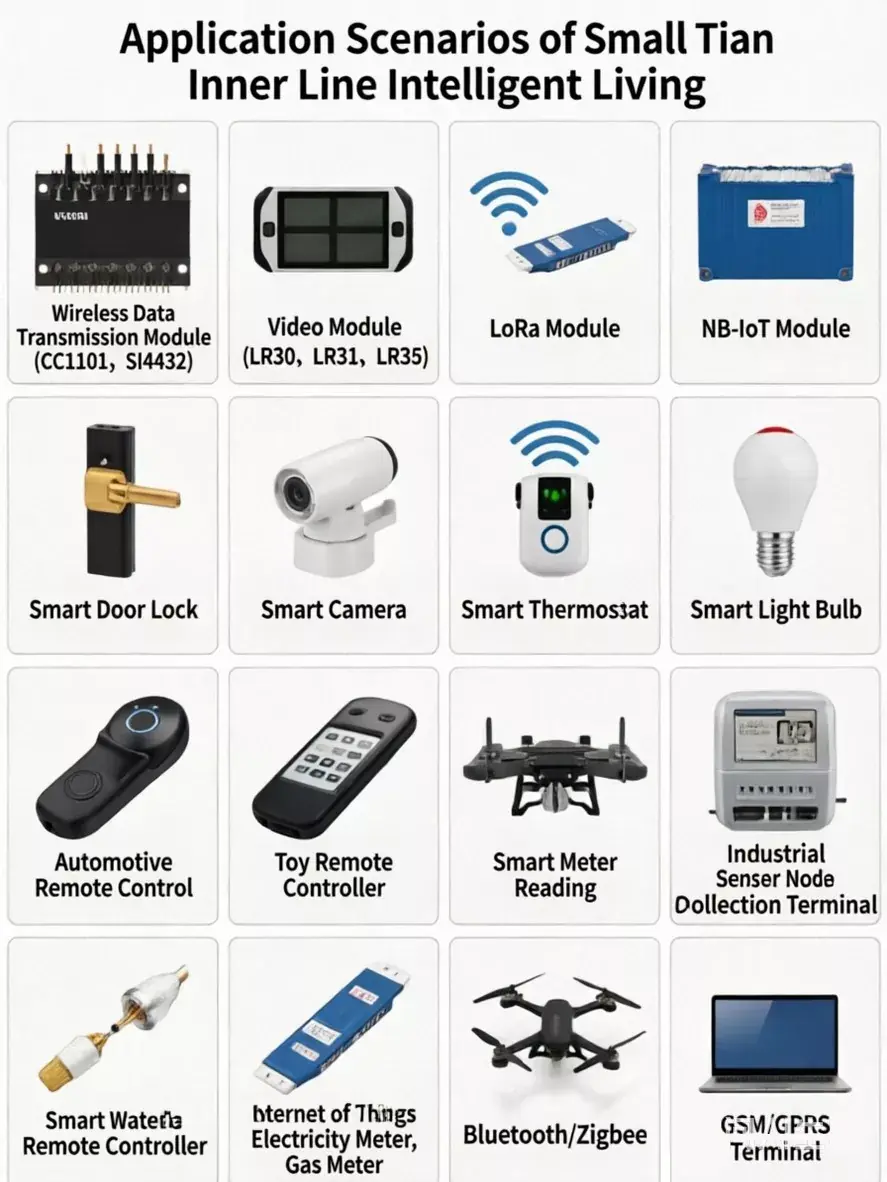

लागू हुने यन्त्रहरू
Qianmu संचार वसन्त एन्टेना व्यापक रूपमा निम्न यन्त्रहरू र परिदृश्यहरूमा प्रयोग गरिन्छ:
ताररहित डाटा ट्रान्समिशन मोड्युल: CC1101, Si4432, र अन्य वायरलेस आरएफ मोड्युलहरू
LoRa मोड्युलहरू: LR30, LR31, LR36, र अन्य LoRa संचार मोड्युलहरू
NB-IoT मोड्युल: NB-IoT ताररहित संचार टर्मिनल
स्मार्ट होम डिभाइसहरू: स्मार्ट डोर लकहरू, स्मार्ट क्यामेराहरू, स्मार्ट थर्मोस्ट्याटहरू, स्मार्ट लाइट बल्बहरू, र थप
ताररहित रिमोट कन्ट्रोल उपकरणहरू: कार रिमोट कुञ्जीहरू, खेलौना रिमोट कन्ट्रोलहरू, औद्योगिक रिमोट कन्ट्रोलहरू, र थप
IoT टर्मिनल: IoT सेन्सर नोडहरू, डाटा अधिग्रहण टर्मिनलहरू
स्मार्ट मिटरिङ: स्मार्ट पानी मिटर, बिजुली मिटर, र ग्यास मिटर
ब्लुटुथ/Zigbee मोड्युल: ब्लुटुथ वायरलेस संचार, Zigbee नेटवर्किङ उपकरणहरू
ड्रोन टेलिमेट्री: साना ड्रोनहरूको लागि डाटा लिङ्क
GSM/GPRS यन्त्रहरू: GSM मोडेमहरू, रिमोट निगरानी प्रणालीहरू
प्रतिस्पर्धी उत्पादनहरु संग तुलना
|
तुलना वस्तु |
Qianmu संचार वसन्त एन्टेना |
पीसीबी एन्टेना |
बाह्य रड एन्टेना |
|
लाभ |
०.८~३.५ dBi |
2~6 dBi |
तुलनात्मक रूपमा उच्च |
|
ओम्नि-दिशात्मक प्रदर्शन |
★★★★★ उत्कृष्ट |
★★☆ बलियो दिशा |
★★★★ राम्रो |
|
साइज |
★★★★ कम्प्याक्ट |
★★★★★ अति सानो |
★★☆ ठूलो |
|
विरोधी हस्तक्षेप क्षमता |
★★★★★ बलियो |
★★★ औसत |
★★★★ तुलनात्मक रूपमा बलियो |
|
स्थापना लचिलोपन |
★★★★★ अति लचिलो |
★★★ PCB मा मात्र फिक्स |
★★★ बाह्य स्थापना आवश्यक छ |
|
लागत |
★★★★ मध्यम |
★★★★★ कम |
★★☆ अपेक्षाकृत उच्च |
|
डिजाइन परिमार्जन |
★★★★ लचिलो |
★★☆ PCB Remaking आवश्यक छ |
★★★ साधारण |
Qianmu कम्युनिकेसन स्प्रिङ एन्टेनाले सर्वदिशात्मक कभरेज, एन्टी-हस्तक्षेप क्षमता, स्थापना लचिलोपन, र समग्र लागतको बीचमा इष्टतम सन्तुलन कायम गर्दछ, यसलाई IoT र ताररहित संचार उपकरणहरूको लागि एक आदर्श अन्तर्निहित एन्टेना विकल्प बनाउँछ।

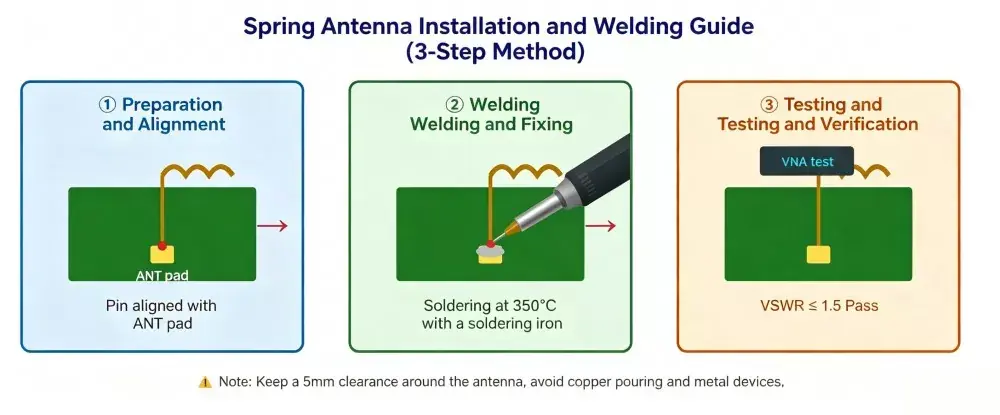

स्थापना गाइड
चरण 1: वेल्डिङको लागि तयारी गर्नुहोस्
वसन्त एन्टेनाको अन्त्यमा पिन (सामान्यतया एकल पिन वा सोल्डर प्याड) लाई PCB मा आरक्षित ANT सोल्डर प्याडसँग पङ्क्तिबद्ध गर्नुहोस्। सोल्डर प्याड RF फिड लाइनमा जडान हुनुपर्छ, जस्तै 50-ओम माइक्रोस्ट्रिप लाइन वा कोप्लानर वेभगाइड, उचित संकेत प्रसारण सुनिश्चित गर्न।
चरण 2: वेल्डिंग र फिक्सिंग
हुक-आकारको खण्डलाई झुकाउनुहोस् र यसलाई ताररहित मोड्युलको ANT पिनमा जडान गर्नुहोस्, त्यसपछि सोल्डरिङ प्रक्रिया सुरक्षित रूपमा पूरा गर्नुहोस्। Reflow सोल्डरिंग सिफारिस गरिएको छ किनकि यो मानक सतह-माउन्ट असेंबली प्रक्रियाहरूसँग उपयुक्त छ।
चरण 3: निरीक्षण र परीक्षण

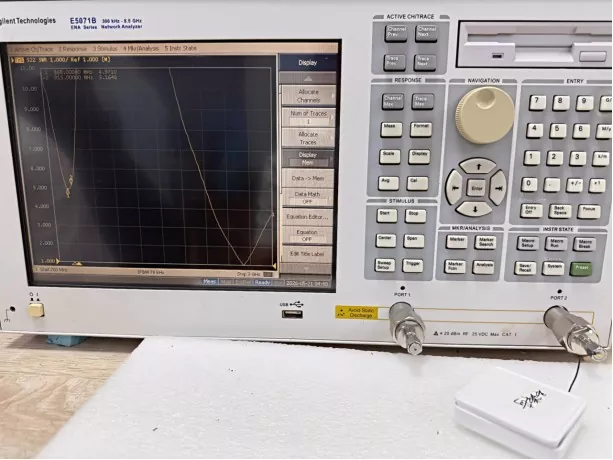

सोल्डरिङ पछि, भोल्टेज स्ट्यान्डिङ वेभ रेसियो (VSWR) मापन गर्न भेक्टर नेटवर्क विश्लेषक प्रयोग गर्नुहोस् र RF कार्यसम्पादनले आवश्यक विनिर्देशहरू पूरा गरेको छ भनी प्रमाणित गर्नुहोस्।
नोटहरू
1. क्लियरेन्स जोन कायम राख्नुहोस्: राउटिङ तारहरू नदिनुहोस् र एन्टेनाको 5mm त्रिज्या भित्र धातुका कम्पोनेन्टहरू राख्नुहोस्; ब्याट्री वा शिल्डिङ कभरलाई 10mm वा त्योभन्दा माथि तल नछोप्नुहोस्।
2. 50Ω प्रसारण लाइन: RF चिपलाई उही तहमा रहेको माइक्रोस्ट्रिप वा भित्री तहमा रहेको स्ट्रिपलाइन मार्फत सिधै जडान गर्नुहोस्; अचानक प्रतिबाधा परिवर्तनहरूबाट बच्नको लागि कुनाहरूमा 45° च्याम्फरहरू प्रयोग गर्नुहोस्।
3. मेटलबाट टाढा रहनुहोस्: वसन्त एन्टेना प्रयोग गर्दा, पहिलो चरण भनेको एन्टेनालाई सर्किट बोर्डहरूमा ग्राउन्ड प्लेनहरू, तारहरू ट्रेसहरू, ब्याट्रीहरू, स्क्रिनहरू, धातुको आवरणहरू, र थप लगायत धातुका सामग्रीहरूबाट टाढा राखिएको सुनिश्चित गर्नु हो।
4. लगातार वेल्डिङ दिशा: ठूलो उत्पादनमा, यो सुनिश्चित गर्न आवश्यक छ कि एन्टेनाको वेल्डिङ दिशा चयनको समयमा एन्टेना निर्माताले निर्दिष्ट गरेको वेल्डिङ दिशासँग मेल खान्छ।
5. ट्युनिङ र मार्जिनिङ: यदि सम्पूर्ण प्लास्टिक-केस उपकरणको इलेक्ट्रोम्याग्नेटिक वातावरण जटिल छ भने, π-नेटवर्क आरएफको अन्त्यमा आरक्षित गर्न सकिन्छ, र 3 pF देखि 6.8 pF सम्मको समायोज्य क्यापेसिटर प्रयोग गरी रेजोनन्ट फ्रिक्वेन्सीलाई राम्रोसँग ट्युन गर्न सकिन्छ।
वसन्त एन्टेना कसरी छनौट गर्ने?
|
चयन चरणहरू |
मुख्य बिन्दुहरू |
विवरणहरू |
|
1. अपरेटिङ फ्रिक्वेन्सी पुष्टि गर्नुहोस् |
संचार प्रोटोकल र फ्रिक्वेन्सी ब्यान्ड द्वारा एन्टेना चयन गर्नुहोस् |
सामान्य फ्रिक्वेन्सी ब्यान्डहरू: • 315 MHz: परम्परागत रिमोट कन्ट्रोल यन्त्रहरू • 433 MHz: LoRa, स्मार्ट मिटरहरू, औद्योगिक रिमोटहरू • 470/490 MHz: Industrial IoT उपकरणहरू • 868/915 MHz: ISM ब्यान्डहरू युरोप र उत्तरी अमेरिकाका लागि, Z2-GHz, Bluetooth। GSM ब्यान्ड: सेलुलर संचार मोड्युल |
|
2. लाभ आवश्यकता मूल्याङ्कन गर्नुहोस् |
प्रसारण दूरी संग मिलान लाभ |
• छोटो दूरी (<100m): 0.8~2 dBi • मध्यम दूरी (100-500m): 2~3 dBi • लामो दूरी (>500m): 3 dBi माथि |
|
3. स्थापना ठाउँ जाँच गर्नुहोस् |
पीसीबी संग आकार र संरचना मिलाउनुहोस् |
1. उचित लम्बाइ र व्यास चयन गर्न उपकरणको आन्तरिक ठाउँ मापन गर्नुहोस्। 2. सीमित कोठा भएको ठाउँहरूमा किनारा PCB माउन्ट गर्नका लागि बेन्ट-प्रकारको एन्टेनाहरू उपलब्ध छन्। |
|
4. आवेदन वातावरण मूल्याङ्कन |
विरोधी हस्तक्षेप र विरोधी जंग संरक्षण |
1. धातु ढाल संग उपकरण: सर्कुलर ध्रुवीकरण एन्टेना सिफारिस गरिएको। 2. आर्द्र/बाहिरी वातावरण: एन्टि-अक्सिडेशनको लागि सिल्भर/गोल्ड प्लेटिङ। |
|
5. भरपर्दो आपूर्तिकर्ता छनोट गर्नुहोस् |
एक-स्टप अनुकूलित निर्माण सेवा |
Qianmu संचार एक पेशेवर एन्टेना कारखाना र आपूर्तिकर्ता हो, OEM र ODM समर्थन, एन्टेना डिजाइन, नमूना र ठूलो उत्पादन सहित पूर्ण सेवा प्रदान। |
FAQ
Q1: कुन राम्रो छ, वसन्त एन्टेना वा PCB एन्टेना?
A: छनौट विशिष्ट अनुप्रयोग आवश्यकताहरूमा निर्भर गर्दछ। वसन्त एन्टेना समाधानहरू लामो-दूरी प्रसारण (>100 मिटर), सर्वदिशात्मक कभरेज, र लचिलो स्थापना निर्देशनहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त छन्, जबकि PCB एन्टेनाहरू कडा आकार र लागत सीमाहरू भएका कम्प्याक्ट उपकरणहरूको लागि बढी उपयुक्त छन्। Qianmu संचार दुबै समाधानहरू प्रदान गर्दछ र विभिन्न परियोजना आवश्यकताहरूमा आधारित पेशेवर सिफारिसहरू प्रदान गर्दछ।
Q2: के उच्च लाभ सधैं राम्रो एन्टेना प्रदर्शन को मतलब छ?
A: जरूरी छैन। उच्च लाभले सामान्यतया संकेत एकाग्रतामा सुधार गर्छ तर निश्चित दिशाहरूमा कभरेज घटाउन सक्छ। इष्टतम चयनले प्रसारण दूरी, कभरेज आवश्यकताहरू, र अनुप्रयोग वातावरणलाई विचार गर्नुपर्छ। Qianmu Communication ले 0.8 देखि 3.5 dBi सम्म विभिन्न लाभ विकल्पहरू प्रदान गर्दछ।
Q3: के एन्टेना अनुकूलित गर्न सकिन्छ?
A: हो। Qianmu संचारले विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्न आवृत्ति समायोजन, आकार परिमार्जन, सामग्री चयन, र झुकाउने कोण अनुकूलन सहित OEM/ODM अनुकूलन सेवाहरू प्रदान गर्दछ।
Q4: सञ्चालन तापमान दायरा के हो?
A: Qianmu संचार उत्पादनहरू -40℃ देखि +85℃ सम्म भरपर्दो रूपमा सञ्चालन गर्दछ, धेरै औद्योगिक र उपभोक्ता अनुप्रयोगहरूको आवश्यकताहरू पूरा गर्दछ।
Q5: प्रतिबाधा मिलान आवश्यक छ?
A: हो। मानक प्रतिबाधा 50Ω हो, र व्यावहारिक अनुप्रयोगहरूलाई इष्टतम प्रदर्शन प्राप्त गर्न एन्टेना र RF ट्रान्समिटर पोर्ट बीच मिल्दो कम्पोनेन्टहरू आवश्यक हुन सक्छ। Qianmu संचार एन्टेना मिलान र डिबग लागि प्राविधिक समर्थन प्रदान गर्दछ।
Q6: न्यूनतम अर्डर मात्रा (MOQ) के हो?
A: Qianmu संचार लचिलो अर्डर मात्रा समर्थन गर्दछ, प्रोटोटाइप नमूना र सानो ब्याच देखि ठूलो मात्रा उत्पादन। विस्तृत MOQ आवश्यकताहरूको लागि, कृपया हाम्रो बिक्री टोलीलाई सम्पर्क गर्नुहोस्।
