बडी क्याम जीपीएस एन्टेना

बडी क्याम जीपीएस एन्टेना के हो

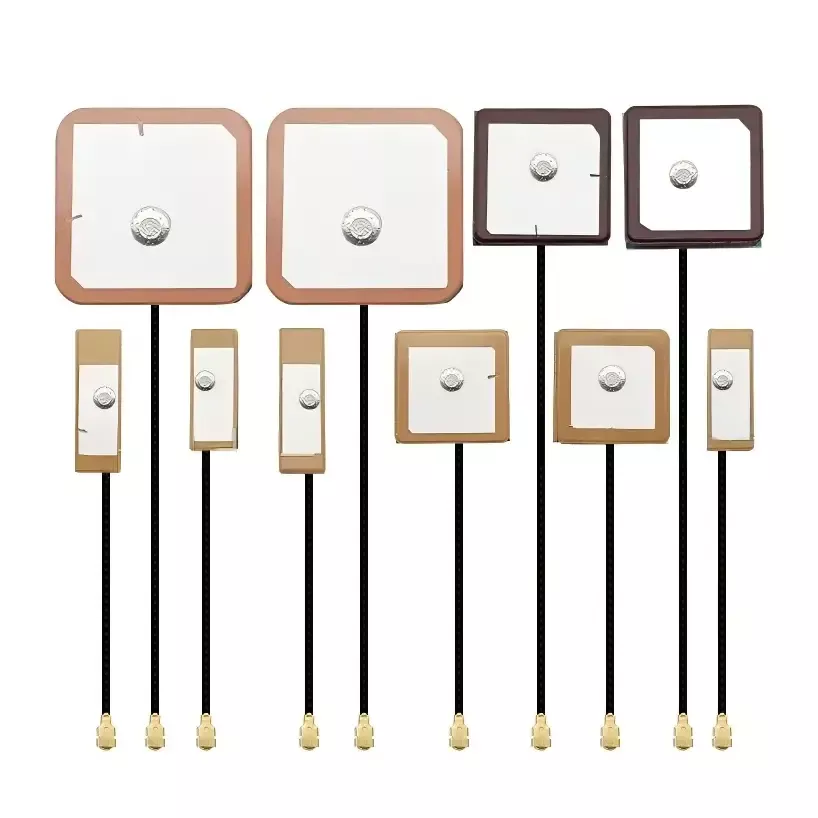

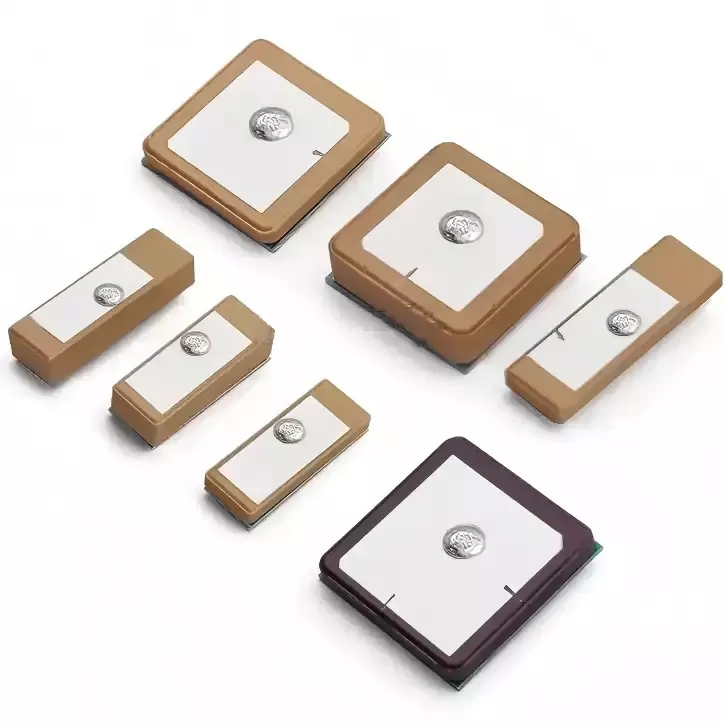

बडी क्याम GPS एन्टेना एक औद्योगिक-ग्रेड GNSS सिरेमिक प्याच एन्टेना हो जुन विशेष रूपमा एकल-सैनिक कानून प्रवर्तन प्रमाण सङ्कलन टर्मिनलहरूको लागि डिजाइन गरिएको हो। यो GPS, BeiDou, GLONASS, र Galileo लगायत बहु उपग्रह प्रणालीहरूसँग उपयुक्त छ, र यसले विश्वव्यापी उपग्रह नेभिगेसन संकेतहरूको ध्रुवीकरण विशेषताहरूलाई अनुकूलन गर्न दायाँ-हात गोलाकार ध्रुवीकरण (RHCP) संरचना प्रदान गर्दछ।

बलियो सिरेमिक एन्टेना डिजाइनको साथ, यसले उत्कृष्ट निर्देशन र बलियो वातावरणीय अनुकूलनता प्रदान गर्दछ। शरीरले लगाउने अवरोधहरू, उपकरणबाट धातुको संरक्षण, शहरी निर्माण अवरोध, वा उच्च-गति मोबाइल सञ्चालन जस्ता चुनौतीपूर्ण अवस्थाहरूमा पनि यसले स्थिर स्थिति डेटा प्रदान गर्दछ। यसले अडियोभिजुअल कानून प्रवर्तन रेकर्डिङहरूको लागि सही र ट्रेस गर्न मिल्ने भौगोलिक स्थान वाटरमार्कहरू सुनिश्चित गर्दछ, पूर्ण र अनुरूप प्रमाणिक श्रृंखलाको स्थापनालाई सक्षम पार्दै।

कार्य सिद्धान्त

बडी क्याम जीपीएस एन्टेना व्यावसायिक स्याटेलाइट नेभिगेसन आरएफ रिसेप्शन सिद्धान्तहरूमा आधारित हुन्छ। सम्पूर्ण कार्यप्रवाह दुबै प्रयोगशाला एनेकोइक चेम्बर परीक्षण र वास्तविक-विश्व बाहिरी क्षेत्र परीक्षण मार्फत प्रमाणित गरिएको छ, स्पष्ट परिचालन तर्क र स्थिर प्रदर्शन सुनिश्चित गर्दै। यो मुख्यतया तीन मुख्य घटक समावेश गर्दछ:

1. स्याटेलाइट सिग्नल एक्विजिसन: उत्पादनमा कोर हाई-डाइलेक्ट्रिक सिरेमिक डाइलेक्ट्रिक चिप छ जसले हावामा L1-ब्यान्ड स्याटेलाइट नेभिगेसन सिग्नलहरूलाई प्रभावकारी रूपमा कब्जा गर्छ। समर्पित दायाँ-हात गोलाकार ध्रुवीकरण डिजाइनको साथ, यसले प्रभावकारी रूपमा यन्त्र घुमाउने वा मानव शरीरको अवरोधको कारण हुने संकेत क्षीणतालाई कम गर्छ, सामान्य समस्याहरू समाधान गर्दछ जस्तै कमजोर सिग्नल रिसेप्शन र घना भवनहरू वा पहाडी र दुर्गम क्षेत्रहरू जहाँ बहुपथ प्रतिबिम्बहरू प्रचलित छन् शहरी क्षेत्रमा असफल उपग्रह अधिग्रहण।

2. सिग्नल फिल्टरिङ र एन्टी-इन्टरफेरेन्स: एन्टेनाले 4G/5G मोड्युल, Wi-Fi मोड्युल, र ब्याट्री पावर सप्लाई बडी क्यामेराद्वारा उत्पन्न हुने आवाज हस्तक्षेपलाई स्वचालित रूपमा फिल्टर गर्ने एकीकृत परिशुद्धता प्रतिबाधा मिल्दो सर्किटको सुविधा दिन्छ। यसले शुद्ध GNSS स्याटेलाइट संकेतहरूलाई पृथक गर्दछ, प्रभावकारी रूपमा स्थिति विसंगतिहरू, जम्पिङ बिन्दुहरू, र आन्तरिक आरएफ क्रसस्टकले गर्दा हुने ट्र्याजेक्टोरी अवरोधहरूलाई हटाउँछ।

3. डेटा पार्सिङ र आउटपुट: फिल्टर गरिएको र अनुकूलित स्थिर उपग्रह संकेत उपकरणको मुख्यबोर्ड स्थिति चिपमा प्रसारित हुन्छ, जसले वास्तविक समयमा सटीक अक्षांश र देशान्तर, गति, समय, र उचाइ डेटा पार्स गर्दछ। यो जानकारी एकै समयमा रेकर्ड गरिएको भिडियो र अडियो फाइलहरूको लागि जियोलोकेशन वाटरमार्कको रूपमा सिङ्क्रोनाइज गरिएको छ कानून प्रवर्तन अपरेसनहरूको क्रममा, पूर्ण ट्र्याकिङ, ट्रेसेबिलिटी, र प्रवर्तन ट्र्याजेक्टोरीहरूको रिप्ले सक्षम पार्दै।

स्थापना र उपयोग गाइड

1. स्थापना स्थान चयन

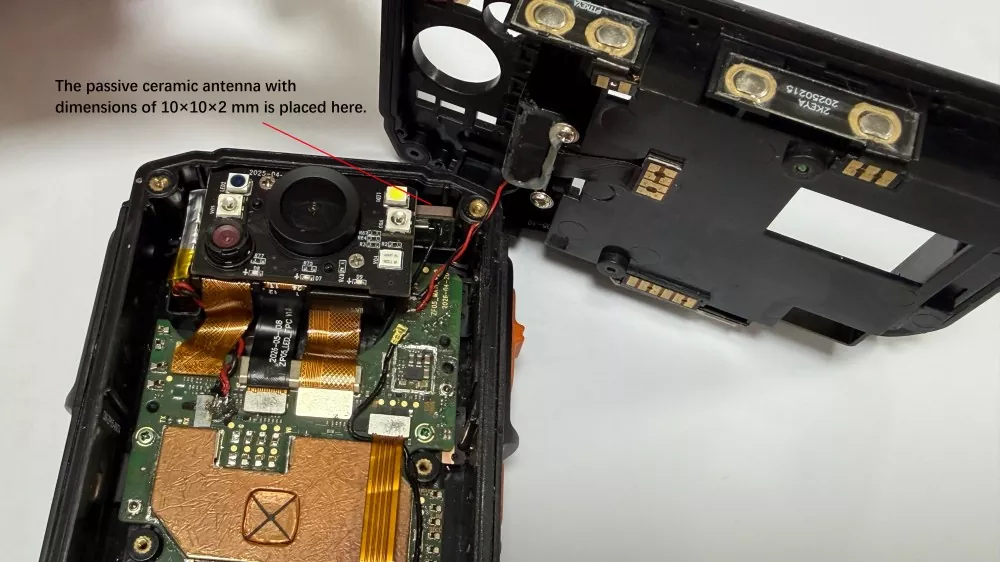

सिरेमिक एन्टेना विकिरण कोर क्षेत्र सीधा ढाकिएको वा धातु आवास, ब्याट्री सेल, वा धातु कोष्ठक द्वारा अवरोध हुनु हुँदैन। को-च्यानल हस्तक्षेपबाट बच्न र अबाधित स्याटेलाइट सिग्नल रिसेप्शन सुनिश्चित गर्न 4G/5G र Wi-Fi एन्टेनाहरूबाट कम्तिमा 15 मिमीको सुरक्षित दूरी कायम गरी शरीरको क्यामेराको भित्री भागमा गैर-धातु क्षेत्रमा यन्त्र स्थापना गर्न सिफारिस गरिन्छ।

2. वेल्डिङ र फिक्सेसन निर्दिष्टीकरण

पिन-टाइप सिरेमिक एन्टेनाका लागि, सोल्डर जोइन्टहरू भरिएको छ भनी सुनिश्चित गर्नुहोस्, कुनै चिसो सोल्डरिङ, छुटेको सोल्डरिङ वा डिटेच सोल्डरिङ बिना। SMT सतह-माउन्ट गरिएका उत्पादनहरूका लागि, PCB सतहमा समतल र सुरक्षित पङ्क्तिबद्धता प्राप्त गर्न कारखानाको माउन्टिङ प्रक्रिया मापदण्डहरूलाई कडाईका साथ पालना गर्नुहोस्। एसेम्बलीको समयमा, आन्तरिक माइक्रो क्र्याकहरू रोक्न र पछि सम्भावित लुकेका सिग्नल विफलताहरू हटाउन सिरेमिक चिपमा अत्यधिक बल प्रयोग गर्नबाट जोगिनुहोस्।

3. विरोधी हस्तक्षेप संरक्षण अपरेशन

एन्टेना स्थापना भएपछि, विद्युतीय हस्तक्षेप कम गर्न पावर मोड्युल र मदरबोर्डको उच्च-शक्ति क्षेत्रबाट एन्टेना अलग गर्न इन्सुलेट टेप प्रयोग गर्नुहोस्। एन्टेना केबलहरूलाई रूट गर्नुहोस् ताकि तिनीहरू लामो दूरीमा पावर लाइनहरूसँग समानान्तर नहोस्, जसले गर्दा संकेतको उतार-चढाव र स्रोतमा अस्थिर स्थिति रोक्न।

4. पूर्ण मेशिन डिबगिङ र प्रमाणीकरण मानकहरू

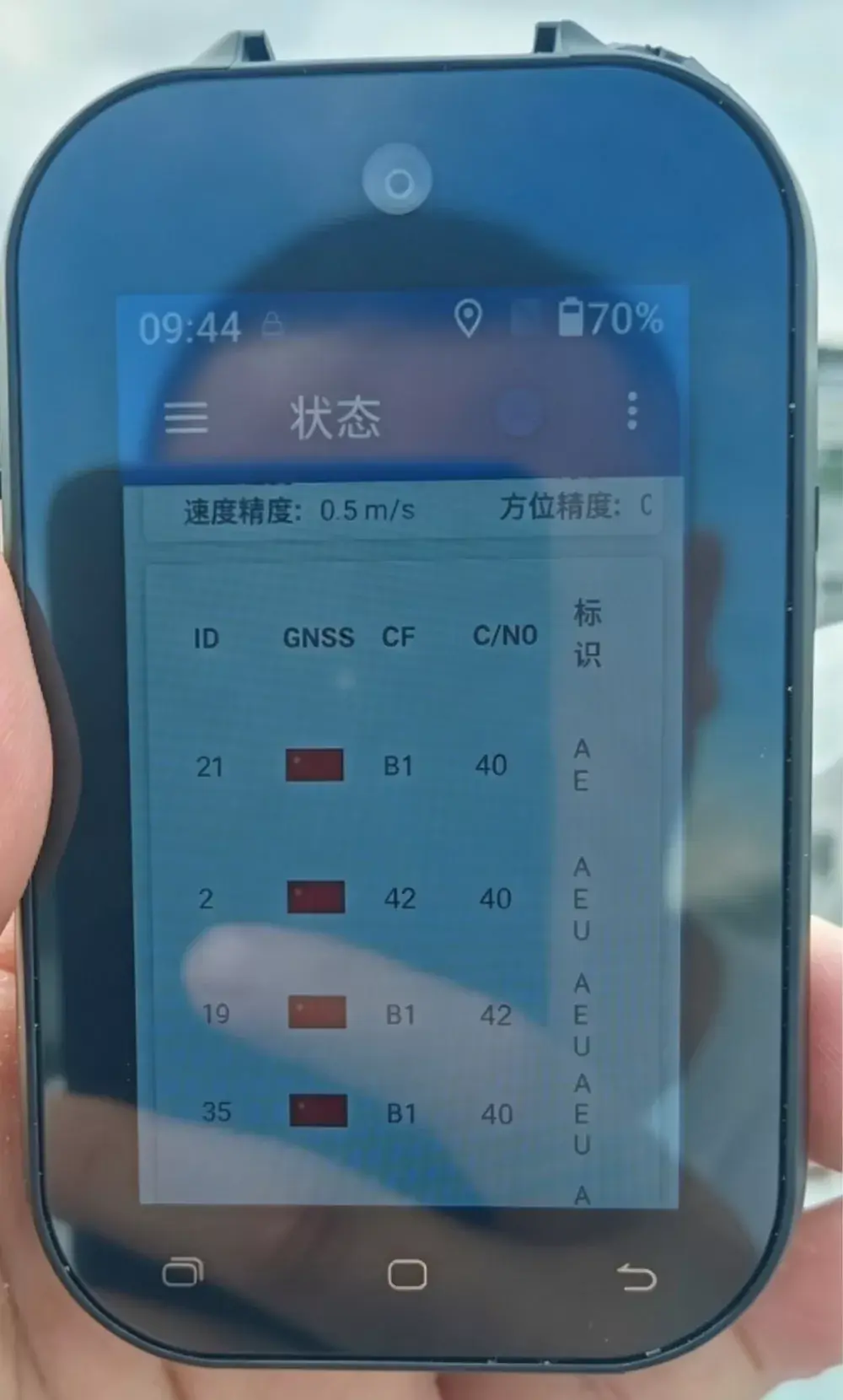

यन्त्र असेंबली पूरा भएपछि, बाहिरी वास्तविक संसारको तारा अधिग्रहण परीक्षण सञ्चालन गरिनु पर्छ; भित्री एकल-बोर्ड परीक्षण मात्र अपर्याप्त छ। प्रमाणित गर्नको लागि मुख्य प्यारामिटरहरू चिसो र तातो सुरुवातको समयमा प्राप्त गरिएका उपग्रहहरूको संख्या, स्थिति सटीकता, र ट्र्याजेक्टोरी निरन्तरता समावेश गर्दछ, एन्टेना कार्यसम्पादनले अन्तिम एसेम्बली पछि विशिष्टताहरू पूरा गर्दछ र ब्याच गुणस्तर समस्याहरू रोक्न।

एक योग्य GPS एन्टेना कसरी छनौट गर्ने

धेरै खरीद र उपकरण विकास कर्मीहरूसँग RF विशेषज्ञताको कमी छ, जसले गर्दा उनीहरूलाई कम मूल्यमा नागरिक-ग्रेड एन्टेनाहरू खरिद गर्न अग्रसर गराउँछ। यसले घटिया उत्पादन कार्यसम्पादन, असफल परियोजना स्वीकृति, र ठूलो मात्रामा बिक्री पछि विफलताहरूमा परिणाम दिन्छ। वर्षौंको उद्योग अनुभवको आधारमा, हामीले औद्योगिक प्रवर्तन उपकरणहरूको लागि एन्टेनाहरू चयन गर्नका लागि चार मुख्य मापदण्डहरू संक्षेप गरेका छौं:

1. औद्योगिक-ग्रेड विशेष सामग्रीहरूलाई प्राथमिकता दिनुहोस्: सामान्य नागरिक सिरेमिक कच्चा मालको प्रयोगलाई दृढतापूर्वक हटाउनुहोस्, र चरम बाह्य वातावरणमा दीर्घकालीन स्थिर कार्यसम्पादन सुनिश्चित गर्दै, जटिल परिचालन अवस्थाहरूको लागि उपयुक्त फराकिलो तापमान सहिष्णुता र एन्टी-हस्तक्षेप गुणहरू सहित औद्योगिक-ग्रेड सिरेमिक सब्सट्रेटहरू चयन गर्नुपर्छ।

2. वास्तविक परीक्षण डेटामा फोकस गर्नुहोस्, सैद्धान्तिक प्यारामिटरहरू अस्वीकार गर्नुहोस्: बजारमा धेरै निर्माताहरूले वास्तविक-विश्व परीक्षण समर्थन बिना सैद्धान्तिक विशिष्टताहरू मात्र प्रदान गर्छन्। प्रतिष्ठित मौलिक निर्माताहरूले डार्करूम परीक्षण रिपोर्टहरू, बाहिरी फिल्ड परीक्षण भिडियोहरू, र उच्च-कम तापक्रम वृद्धावस्था परीक्षण डेटा प्रदान गर्न सक्छन् — प्यारामिटरहरू जुन वास्तविक र प्रमाणित छन्।

3. कानून प्रवर्तन उपकरणहरूको लागि विशेष अनुकूलित उत्पादनहरू चयन गर्नुहोस्: मानक नेभिगेसन एन्टेनाहरू एकल-सैनिक उपकरण सञ्चालन अवस्थाहरूको लागि अनुपयुक्त बनाउँदै, कानून प्रवर्तन उपकरणहरूमा बहु एन्टेना, धातु संरक्षण, वा मानव शरीर अवरोधहरूको सहअस्तित्वको लागि अनुकूलित हुँदैन। आन्तरिक RF हस्तक्षेपको मुख्य मुद्दा समाधान गर्न विशेष गरी कानून प्रवर्तन टर्मिनलहरूको लागि अनुकूल डिजाइन गरिएको एन्टेनाहरू छनोट गर्न आवश्यक छ।

4. स्रोत कारखानाहरूसँग प्रत्यक्ष सहकार्यलाई प्राथमिकता दिनुहोस्: R&D, नमूना परिमार्जन, ठूलो उत्पादन, र बिक्री पछि सेवामा एकीकृत क्षमताहरू भएका चिनियाँ निर्माताहरू छनौट गर्नुहोस्। यसले द्रुत अनुकूलन, स्थिर आपूर्ति, तुरुन्त बिक्री पछि समर्थन सक्षम गर्दछ, र प्राविधिक समन्वयमा मध्यस्थकर्ताहरू र सञ्चार अन्तरहरू जस्ता मुद्दाहरूलाई बेवास्ता गर्दछ।

FAQ

Q1: के यो सिरेमिक एन्टेना शरीरमा लगाएका सबै ब्रान्डका क्यामेराहरूसँग उपयुक्त हुन सक्छ?

व्यापारिक रूपमा उपलब्ध 4G/5G शरीरमा लगाउने कानून प्रवर्तन क्यामेराहरू, विस्फोट-प्रूफ प्रमाण सङ्कलन टर्मिनलहरू, र बाहिरी निरीक्षण बडीक्यामहरूको विशाल बहुमतसँग मिल्दो, साथै यन्त्र संरचना, इन्टरफेसहरू, र आयामहरूमा ठीक अनुरूप अनुकूलन गैर-मानक कन्फिगरेसनहरूलाई समर्थन गर्दै।

Q2: कुन विशिष्ट तरिकाहरूमा सिरेमिक एन्टेनाले FPC एन्टेनालाई राम्रो गर्छ?

मुख्य सुधारहरूमा छिटो उपग्रह अधिग्रहण, घटाइएको स्थिति त्रुटि, निर्बाध ट्र्याकिङ, र उल्लेखनीय रूपमा परिष्कृत एन्टी-हस्तक्षेप, एन्टी-कम्पन, र तापमान प्रतिरोध प्रदर्शन - अत्यधिक चिसो देखि उच्च गर्मी सम्म समावेश छ। यी स्तरवृद्धिहरूले जटिल बाहिरी अवस्थाहरूमा स्थिति विफलताहरू पूर्ण रूपमा समाधान गर्छन् र उपकरणहरू बिक्री पछि सेवा दरहरू घटाउँछन्।

Q3: के तपाइँ अनुकूलन, नमूना, र सानो परीक्षण आदेश समर्थन गर्नुहुन्छ?

समर्थन! प्रत्यक्ष निर्माताको रूपमा, हामी प्रोटोटाइपिङ, सानो-ब्याच परीक्षण आदेशहरू, र ठूलो मात्रामा ठूलो उत्पादन सेवाहरू प्रदान गर्दछौं, ग्राहक रेखाचित्र र प्रदर्शन आवश्यकताहरू अनुसार पूर्ण रूपमा अनुकूलन योग्य।

Q4: के उत्पादन विदेशी निर्यातको लागि प्रयोग गर्न सकिन्छ? के सबै आवश्यक प्रमाणपत्रहरू पूरा छन्?

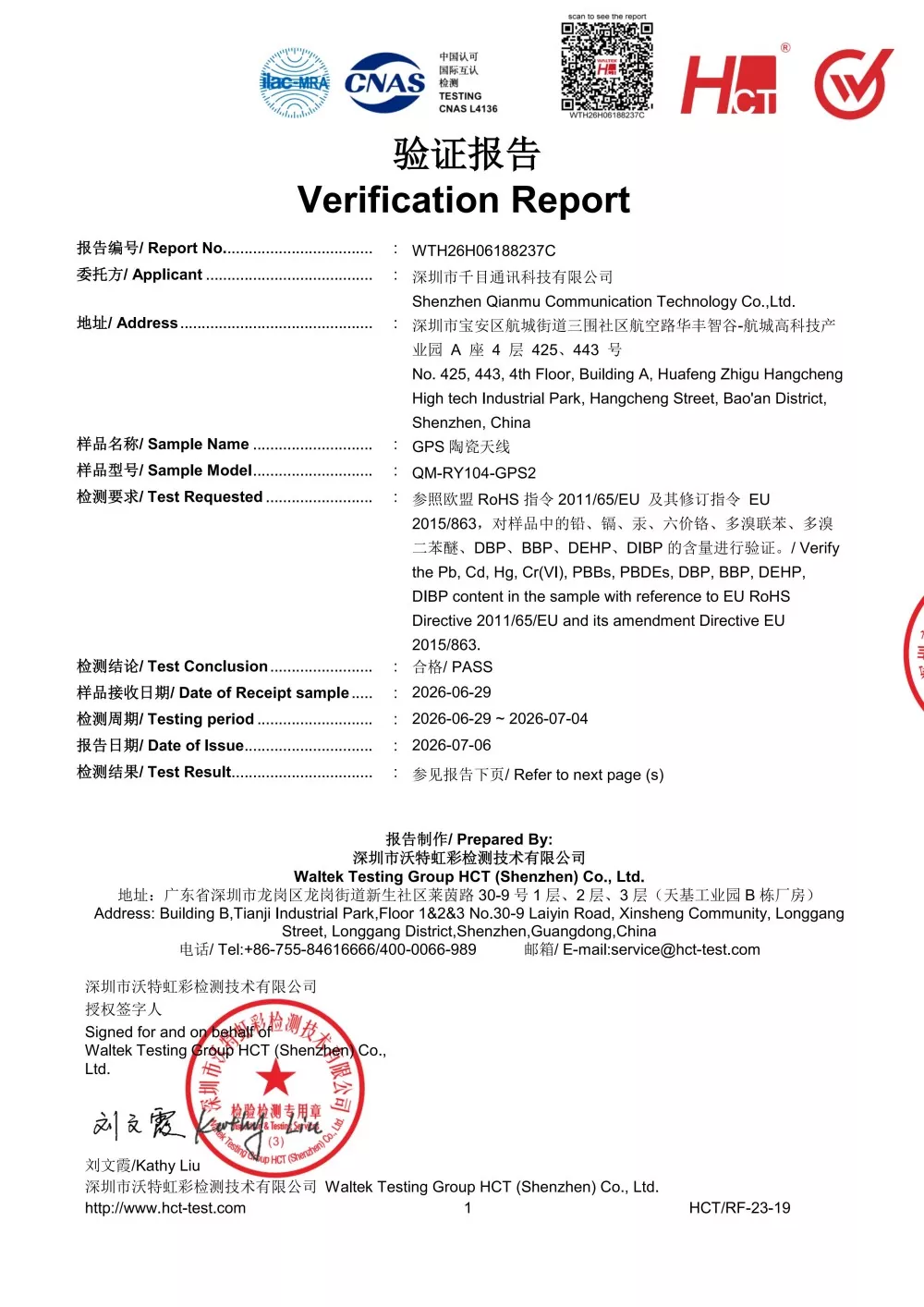

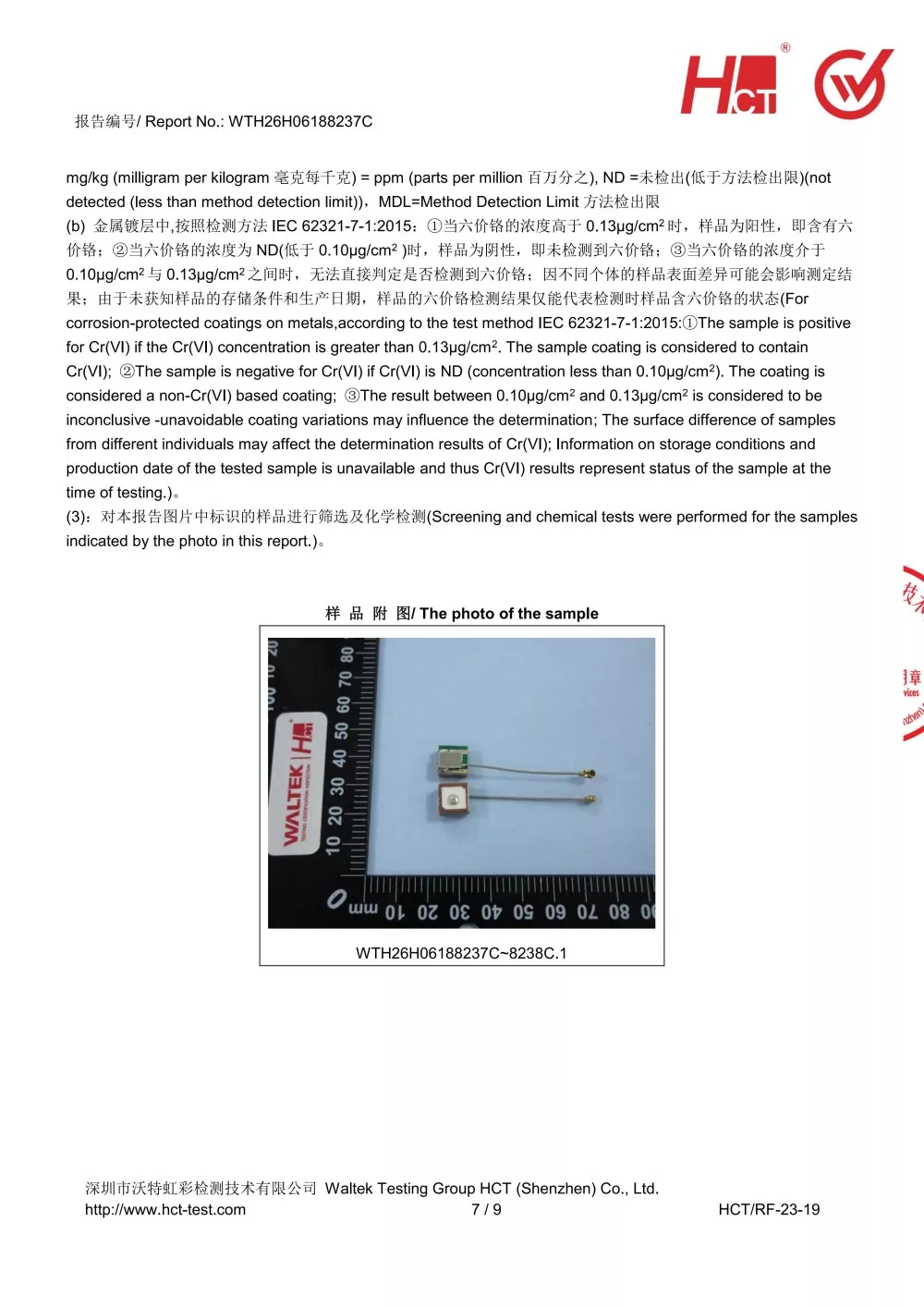

सबै उत्पादनहरू CE, FCC, र RoHS लगायत पूर्ण निर्यात प्रमाणपत्रहरू सहित आउँछन्, विश्वव्यापी मापदण्डहरू पूरा गर्दै र युरोप, अमेरिका, दक्षिणपूर्व एशिया, मध्य पूर्व र अन्य सबै क्षेत्रहरूमा चिन्तामुक्त निर्यात सक्षम पार्दै।

Q5: चरम उच्च र कम तापमान अवस्थाहरूमा उत्पादन प्रदर्शन स्थिर छ?

उत्पादनले -40°C देखि +75°C सम्मको वातावरणमा न्यूनतम कार्यसम्पादनमा ह्रासको साथ कठोर उच्च-निम्न तापक्रम साइकल चलाउने उमेर परीक्षणहरू पार गरी, बाहिरी, खनन, चरम चिसो, र चौबीसै घण्टा उच्च-तापमान अवस्थाहरूको लागि पूर्ण रूपमा उपयुक्त बनाउँदै, औद्योगिक-ग्रेडको चौडा-तापमान डिजाइन फिचर गर्दछ।
