शरीरमा लगाइएको क्यामेरा 4G/5G एन्टेना

Shenzhen Qianmu संचार टेक्नोलोजी कं, लिमिटेड एक घरेलु R&D र बडी वर्न क्यामेरा 4G/5G एन्टेनाको उत्पादन गर्ने स्रोत कारखाना हो।

हामीले 4G LTE र मुख्यधाराको घरेलु र अन्तर्राष्ट्रिय 5G Sub6G फ्रिक्वेन्सी ब्यान्डहरूसँग मिल्दो इन-हाउस FPC वाइडब्यान्ड Sub6G बिल्ट-इन एन्टेना विकास गरेका छौं। एन्टेनाले कम्प्याक्ट उपकरण स्पेस, मेटल शिल्डिंग, ब्याट्री हस्तक्षेप, मानव शरीरको पहिरनका कारण सिग्नल हानि, र कठोर क्षेत्र सञ्चालन अवस्थाका चुनौतीहरूलाई सम्बोधन गर्न विशेष प्रदर्शन अनुकूलन पार गरेको छ।

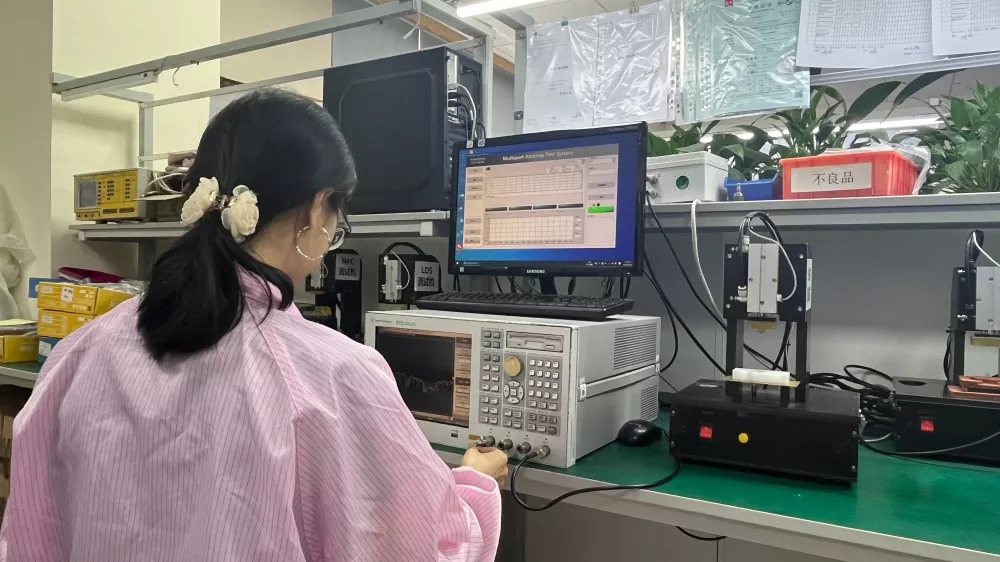

एन्टेनाले भरपर्दो PI लचिलो सब्सट्रेट प्रयोग गर्दछ र यसलाई कम्प्याक्ट यन्त्र संरचनाहरूको लागि उपयुक्त बनाउँदै औद्योगिक टाँस्नेसँग माउन्ट गरिएको छ। सबै उत्पादनहरू वास्तविक-विश्व परिचालन वातावरणको नक्कल गर्न एनेकोइक चेम्बरहरूमा पूर्ण OTA सिमुलेशन परीक्षणबाट गुज्रिन्छन्। VNA र OTA परीक्षण रेकर्डहरू उत्पादन ब्याच द्वारा अभिलेख राखिएको छ, र निरीक्षण रिपोर्टहरू अनुरोधमा प्रदान गर्न सकिन्छ।

व्यावसायिक प्राविधिक परिभाषा

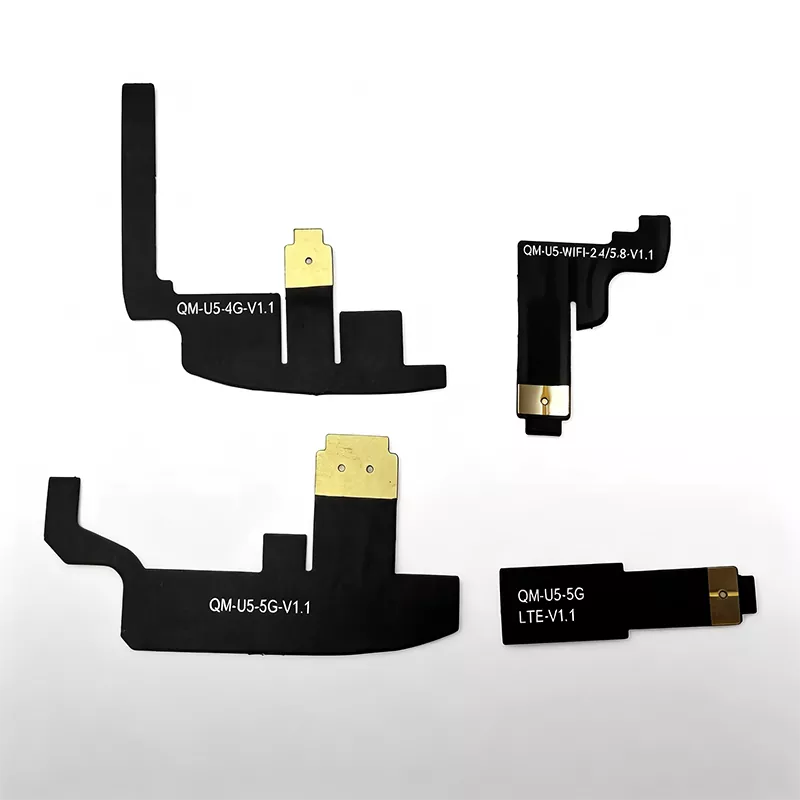

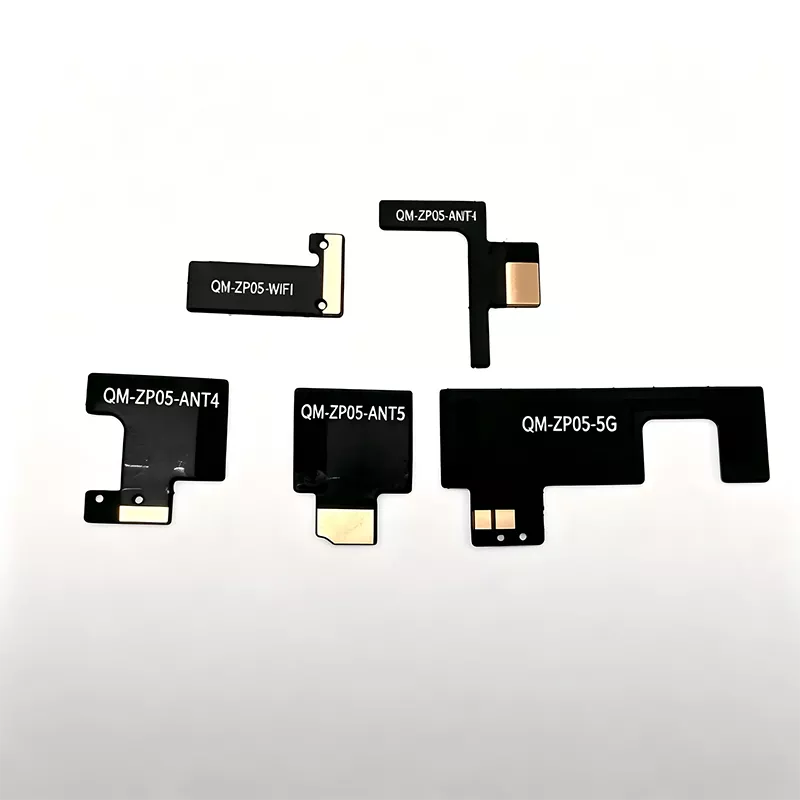

हाम्रो शरीरमा लगाएको क्यामेरा 4G/5G एन्टेना एक ब्रोडब्यान्ड PIFA FPC लचिलो बिल्ट-इन Sub6G एन्टेना हो। यसले LTE ब्यान्ड B1/B3/B5/B8/B20/B38/B40 र मुख्यधारा 5G Sub6G ब्यान्ड N41/N78/N79 लाई समर्थन गर्दछ। एन्टेनाले कम्पन-प्रतिरोधी, नुन-स्प्रे-प्रतिरोधी, अत्यधिक बेन्डेबल PI फिल्म सब्सट्रेट प्रयोग गर्दछ, औद्योगिक-ग्रेड उच्च-तापमान डबल-साइड एडेसिभ र U.FL/IPEX RF फिडलाइनसँग मिलाएर, यसले शरीरमा लगाएका क्यामेराहरूमा आन्तरिक स्थापनाको लागि आदर्श बनाउँछ।

परम्परागत IoT FPC एन्टेनाको विपरीत, डिजाइन चरणले सिमुलेशन वातावरणमा धातु आवरण, लिथियम ब्याट्री, क्यामेरा कोष्ठक, मदरबोर्ड शिल्ड कभर, र मानव शरीर प्रेत मोडेल सहित पूर्ण-सिस्टम 3D सिमुलेशन समावेश गर्दछ।

कारखानामा 50Ω प्रतिबाधासँग पूर्व-मिलाइएको, र एकै साथ ड्रप, तापमान साइकल चलाउने, नुन स्प्रे, र आर्द्रता विश्वसनीयता परीक्षणको अधीनमा। यसले ग्राहक प्रणाली एकीकरण कार्यभार घटाउँछ र पुलिस हार्डवेयर परियोजनाहरूको विकास चक्र छोटो बनाउँछ।

एन्टेनाको पूर्ण कार्य सिद्धान्त

सम्पूर्ण एन्टेनामा FPC विकिरण गर्ने कन्डक्टर, एक औद्योगिक चिपकने ब्याकिङ लेयर, U.FL कोएक्सियल फिडर, र मेनबोर्ड RF मिल्दो नेटवर्क हुन्छ, जसले 4G/5G सेलुलर सिग्नल ट्रान्समिशन र रिसेप्शन प्राप्त गर्न उच्च-फ्रिक्वेन्सी विद्युत चुम्बकीय तरंगहरूको द्विदिश रूपान्तरण सक्षम पार्छ।

प्रसारणको समयमा, रेकर्डरको सञ्चार मोड्युलले भिडियो स्ट्रिमहरू, SOS अलर्टहरू, र स्थान डेटालाई उच्च आवृत्ति विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ, जुन कोएक्सियल केबल मार्फत FPC अनुनाद संरचनामा पठाइन्छ। यी संकेतहरू त्यसपछि बाह्य विकिरणको लागि 4G/5G विद्युत चुम्बकीय तरंगहरूमा रूपान्तरण गरिन्छ, आधार स्टेसनमा प्रमाण जानकारी पठाउँदै।

रिसेप्शनको बखत, एन्टेनाले बेस स्टेशनबाट विद्युत चुम्बकीय तरंगहरू कब्जा गर्छ र तिनीहरूलाई विद्युतीय संकेतहरूमा रूपान्तरण गर्दछ, जुन समय तालिका आदेश र रिमोट प्यारामिटर रिसेप्शन पूरा गर्न मोड्युलमा फिर्ता पठाइन्छ।

मानव ढाडमा लगाएको कारणले RF नोक्सानको लागि क्षतिपूर्ति गर्न, मानव शरीर प्रेत मोडेल प्रयोग गरेर एनेकोइक चेम्बरमा सिमुलेशन मार्फत प्रदर्शन बढाइन्छ, जसको परिणामस्वरूप TIS मा 22.8 dB सुधारले पारम्परिक FPC एन्टेनाको तुलनामा संवेदनशीलता प्राप्त गर्दछ। सिमुलेटेड पहिरन अवस्थाहरूमा, LTE B8 को लागि मानक एन्टेनाको दक्षता 40.46% मात्र हुन्छ, जबकि Qianmu को एन्टेनाले LTE कम आवृत्तिको लागि ≥52% र 5G N78 को लागि ≥47% प्राप्त गर्दछ। प्रत्येक ब्याचले नमूना र VNA सँग पुन: परीक्षण गर्दछ, परीक्षण कर्भहरू र ग्राहक प्रमाणीकरणको लागि संग्रहित उत्पादन रेकर्डहरू सहित।

मिल्दो उपकरण र सहायक उपकरणहरू

अन्त यन्त्रहरूसँग उपयुक्त

1. सार्वजनिक सुरक्षा र ट्राफिक पुलिस 4G/5G हाई-डेफिनिशन कानून प्रवर्तन शरीर क्यामेरा

2. शहरी व्यवस्थापन, सडक प्रशासन, र फायर डिपार्टमेन्ट अडियोभिजुअल प्रमाण सङ्कलनको लागि शरीर क्यामेरा

3. रासायनिक र खानी उद्योगहरूको लागि विस्फोट-प्रूफ आन्तरिक रूपमा सुरक्षित कानून प्रवर्तन रेकर्डर

4. शक्ति निरीक्षण एकल सैनिक रेकर्डिङ टर्मिनल

5. विदेशी निर्यात 4G/5G एकल सैनिक कानून प्रवर्तन उपकरण

संगत संचार मोड्युल

- 4G LTE Cat.1 / Cat.4 संचार मोड्युल 5G उप-6GHz घरेलु/आयातित सञ्चार मोड्युल 4G+5G+WiFi बहु-मोड एकीकृत संचार मोड्युल

उत्पादनको लागि कारखानाले आपूर्ति गरेको सामग्री

U. FL/IPEX विभिन्न लम्बाइका समाक्षीय केबलहरू, सुदृढीकरण स्टिल प्लेटहरू, र उच्च-तापमान, नुन-प्रतिरोधी औद्योगिक टाँस्ने समर्थन। ग्राहकहरूको लागि माध्यमिक प्रशोधन कम गर्नको लागि मदरबोर्ड डिजाइनमा आधारित अनुकूलन योग्य केबल लम्बाइ र कनेक्टर विशिष्टताहरू।

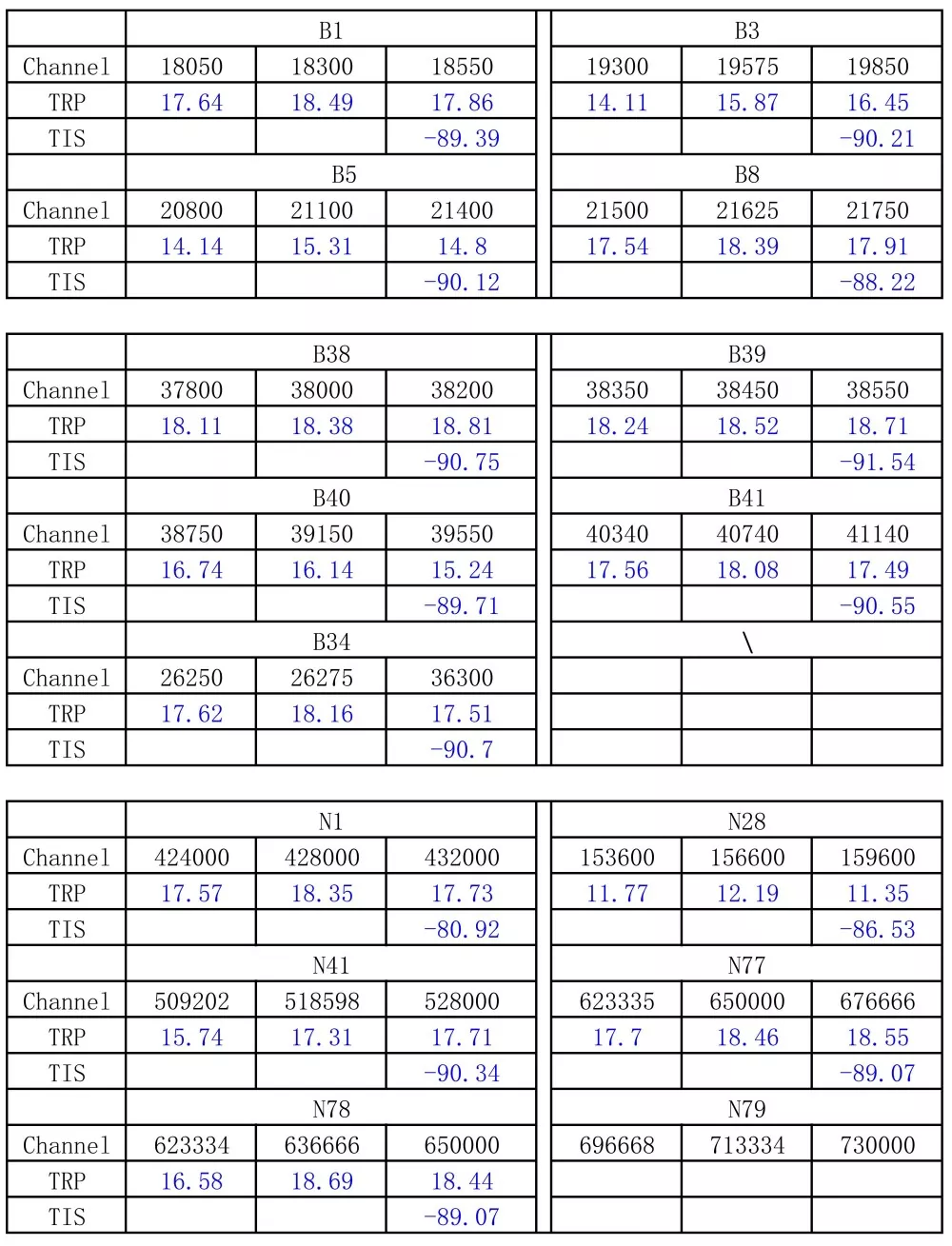

प्राविधिक विनिर्देशहरू

एन्टेना खरीद र चयन गाइड

1. खाली-स्पेस प्यारामिटरहरूमा मात्र भर पर्नुको सट्टा शरीरमा लगाइएका पूर्ण यन्त्रहरूबाट वास्तविक-विश्व मापन डेटामा फोकस गर्नुहोस्। सामान्य निर्माता डेटासिटहरूले नाङ्गो बोर्डहरूमा लिइएको मापन प्रदान गर्दछ; एक पटक डिभाइस हाउजिङमा स्थापित र पहिरिएको कार्यसम्पादनमा उल्लेखनीय गिरावट आउँछ। खरिद गर्दा, सधैं पूर्ण-प्रणाली VNA/OTA परीक्षण रिपोर्टहरू अनुरोध गर्नुहोस् र सैद्धान्तिक विशिष्टताहरूमा मात्र भर नपर्नुहोस्।

2. एकल-सैनिक कानून प्रवर्तन उपकरणमा ठूलो उत्पादन गर्ने अनुभव भएको स्रोत कारखाना चयन गर्न प्राथमिकता दिनुहोस्। एकल-सैनिक उपकरणहरूको चुनौतिहरू धातु आवास र ब्याट्रीहरू, मानव शरीरको पहिरन, र कठोर वातावरणबाट हस्तक्षेपको सामना गर्नमा निहित छन्। पहिलेको परियोजना अनुभव भएका कारखानाहरूले प्रारम्भिक संरचनात्मक र पीसीबी सिफारिसहरू प्रदान गर्न सक्छन्, मोल्ड परिमार्जन र पुन: कार्यको आवश्यकतालाई कम गर्दै।

3. घरेलु र अन्तर्राष्ट्रिय फ्रिक्वेन्सी ब्यान्डहरू बीचको भिन्नता, र स्पष्ट रूपमा विश्वसनीयता परीक्षण मापदण्डहरू परिभाषित गर्नुहोस्। घरेलु परियोजनाहरूको लागि, LTE B1/B3/B5/B8/B20 र 5G N41/N78/N79 पुष्टि गर्नुहोस्; निर्यात परियोजनाहरूको लागि, सम्बन्धित विदेशी फ्रिक्वेन्सी ब्यान्डहरू पुष्टि गर्नुहोस्। ड्रप, नुन स्प्रे, र उच्च/कम तापक्रम नमूना परीक्षणहरू पूरा गर्न आवश्यक छ। उपभोक्ता-ग्रेड एन्टेनाले पुलिस क्षेत्र सञ्चालनका लागि आवश्यकताहरू पूरा गर्न सक्दैन।

4. RF प्राविधिक सेवाहरूको मूल्याङ्कन गर्नुहोस् र केवल मूल्य तुलना नगर्नुहोस्। परियोजना विकासले अक्सर हस्तक्षेप, फ्रिक्वेन्सी विचलन, र कमजोर पहिरन प्रदर्शन सामना गर्दछ। मध्यस्थहरू RF प्राविधिक क्षमताहरूको अभाव; लेआउट सिफारिसहरू प्रदान गर्न र पूर्ण प्रणाली विफलताहरूको समस्या निवारणमा मद्दत गर्न सक्ने निर्माताहरूलाई प्राथमिकता दिनुहोस्।

किन शेन्जेन Qianmu संचार छान्नुहोस्

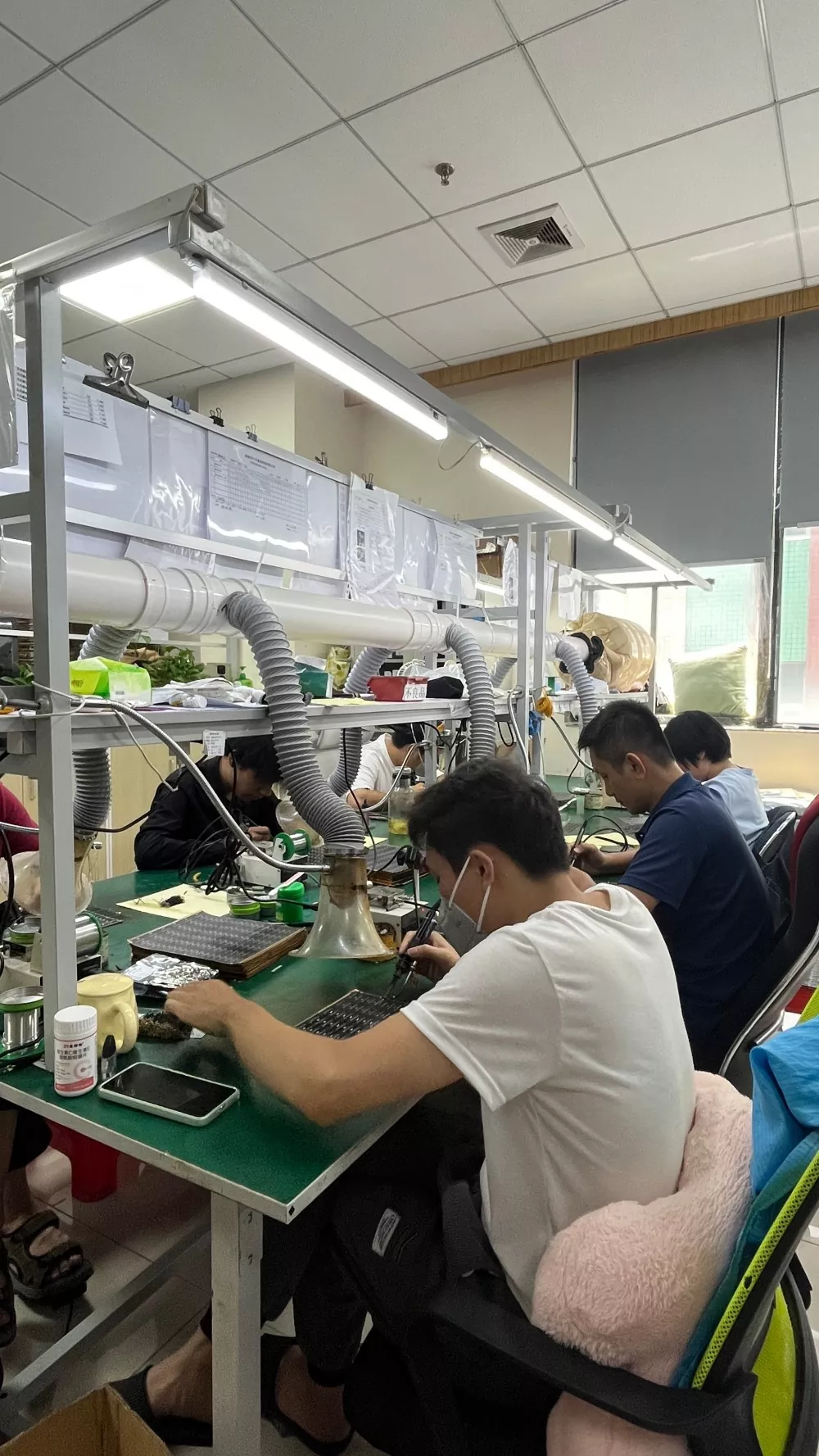

1. कुनै बिचौलिया मार्कअप बिना स्रोत कारखानाबाट प्रत्यक्ष आपूर्ति। इन-हाउस उत्पादन लाइनले FPC काट्ने, सुदृढीकरण, टाँस्ने ब्याकिङ, र पूर्ण विद्युतीय निरीक्षण ह्यान्डल गर्दछ। बल्क अर्डरहरूको लागि प्रतिस्पर्धी मूल्य निर्धारण, दीर्घकालीन फ्रेमवर्क आपूर्ति समर्थित, पुलिस खरीद बिडिंग परियोजनाहरूको लागि उपयुक्त।

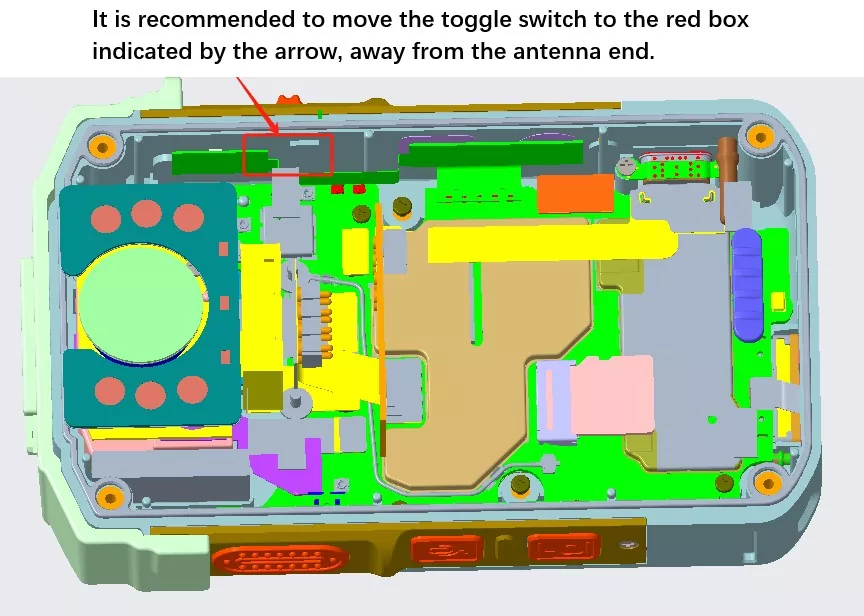

2. व्यक्तिगत सिपाही उपकरणहरूमा विशेषज्ञता, हामी प्रारम्भिक चरणको अनुसन्धान र विकासमा गहिरो संलग्न भएका छौं र विभिन्न शरीरमा लगाएका क्यामेराहरू र एकल-सैनिक टर्मिनलहरूको ठूलो उत्पादन र तैनातीमा व्यापक अनुभव छ। नयाँ परियोजनाहरूको लागि, हामी 3D डिजाइनहरू प्राप्त गर्न सक्छौं, एन्टेना लेआउट र क्लियरेन्स अवरोध समाधानहरू प्रदान गर्न सक्छौं, डिजाइन त्रुटिहरू जोगिन सक्छौं, र मोल्ड परिमार्जन लागतहरू कम गर्न सक्छौं।

3. लचिलो OEM/ODM अनुकूलनले अनियमित FPC काटन, फिडर लम्बाइ, कनेक्टर विनिर्देशहरू, र फ्रिक्वेन्सी ब्यान्ड फाइन-ट्यूनिंग समर्थन गर्दछ; 35 कार्य दिन भित्र मानक नमूना वितरण।

4. पूर्ण विदेशी व्यापार समर्थन क्षमताहरू [छवि प्लेसहोल्डर: प्रमाणीकरण कागजातहरूको सङ्कलन (CE, FCC, RoHS, ISO)] कम्पनीसँग स्वतन्त्र आयात र निर्यात अधिकारहरू छन् र योग्यताहरूको पूर्ण सेटहरू छन्। हामी अंग्रेजी प्राविधिक विशिष्टताहरू र परीक्षण रिपोर्टहरू प्रदान गर्न सक्छौं, एफओबी शेन्जेन व्यापार सर्तहरूलाई समर्थन गर्न सक्छौं, र विदेशी सुरक्षा समाधान प्रदायकहरू र खरिदकर्ताहरूसँग जडान गर्न सक्छौं।

5. अन्त्य-देखि-अन्त प्राविधिक बिक्री पछि समर्थन: सम्पूर्ण यन्त्रमा 4G/5G सिग्नल विसंगतिहरूको अवस्थामा, RF इन्जिनियरहरूले एन्टेना समस्याहरूलाई हतारमा मुद्दाको श्रेय नगरी मूल कारण (एन्टेना, संरचना, वा मोड्युल) पहिचान गर्न मद्दत गर्नेछन्। नमूना परीक्षण, पायलट उत्पादन, र ठूलो उत्पादन चरणहरूमा निरन्तर प्राविधिक सहयोग प्रदान गरिन्छ।

FAQ

Q1: के शरीरमा लगाएको क्यामेरा 4G/5G एन्टेना Wi-Fi मोड्युलसँग साझेदारी गर्न सकिन्छ?

A: यो एन्टेना 4G LTE/5G Sub6G सेलुलर ब्यान्डहरूको लागि डिजाइन गरिएको हो। यदि Wi-Fi कार्यक्षमता आवश्यक छ भने, यो एउटा छुट्टै Wi-Fi एन्टेना कन्फिगर गर्न सिफारिस गरिन्छ, किनकि एउटै एन्टेना साझेदारी गर्दा हस्तक्षेप हुन सक्छ र सेलुलर सञ्चार कार्यसम्पादन घटाउन सक्छ।

Q2: शरीरले लगाएको क्यामेरामा अनियमित आन्तरिक गुहा छ; के एन्टेनाले त्यस्ता आकारहरू फिट गर्न अनुकूलन काट्ने समर्थन गर्दछ?

A: अनुकूलन काटन समर्थन गर्दछ। ग्राहकले आवरणको 3D रेखाचित्रहरू प्रदान गर्दछ, र हामी आकार डिजाइन प्रस्ताव गर्न, पूर्ण प्रोटोटाइप गर्न, र पूर्ण उपकरण फिटमा वास्तविक-विश्व परीक्षण सञ्चालन गर्न उपलब्ध ठाउँको मूल्याङ्कन गर्छौं।

Q3: चिपकने ब्याकिङ प्रयोग गर्नु बाहेक FPC एन्टेना सुरक्षित गर्ने कुनै अन्य तरिकाहरू छन्?

A: कम्प्याक्ट हाउसिंगका साथ शरीरमा लगाइने क्यामेराहरूको ठूलो उत्पादनको लागि, औद्योगिक टाँस्ने बन्धन मुख्यधारा विधि हो। ZIF कनेक्टरहरूले महत्त्वपूर्ण ठाउँ ओगटेका छन् र विरलै प्रयोग गरिन्छ; एन्टेना कन्डक्टर क्षेत्रमा स्क्रू क्ल्याम्पिङलाई कडाइका साथ निषेध गरिएको छ, किनकि यसले एन्टेनालाई क्षति पुर्‍याउन सक्छ र प्रभावमा असफल हुन सक्छ।

Q4: शरीरमा लगाएको क्यामेरामा कमजोर 4G/5G सिग्नल सधैं एन्टेना गुणस्तर समस्याहरूको कारण हो?

A: जरूरी छैन। धेरैजसो सिग्नल समस्याहरू अपर्याप्त क्लियरेन्स, एन्टेनाहरू धातुको हस्तक्षेप स्रोतहरू नजिक हुनु, ढीलो कनेक्टरहरू, वा मानव शरीरको सिमुलेशनको अभावबाट उत्पन्न हुन्छ। इन्जिनियरहरूले समस्याको मूल कारण सही रूपमा पहिचान गर्न अपरेटिङ सर्तहरू पुन: उत्पादन गर्न सक्छन्।

Q5: कारखाना अडिट समर्थित छ? के योग्यता कागजातहरू तेस्रो पक्षहरूलाई प्रदान गर्न सकिन्छ?

A: अन-साइट कारखाना अडिटहरू नियुक्तिमा समर्थित छन्। ISO, RoHS, CE, FCC, र ब्याच परीक्षण रिपोर्टहरूको इलेक्ट्रोनिक संस्करणहरू उपलब्ध छन्; प्रहरी खरिद बिडिङको लागि, स्ट्याम्प पेपर प्रतिलिपिहरू प्रदान गर्न सकिन्छ।

कर्पोरेट इकाई जानकारी

शेन्जेन Qianmu कम्युनिकेशन टेक्नोलोजी कं, लिमिटेड एक दशकभन्दा बढी समयदेखि अन्तर्निहित आरएफ एन्टेनाहरूको अनुसन्धान, विकास र निर्माणमा समर्पित छ, शरीरमा लगाउने क्यामेराहरू, पहिरन योग्य उपकरणहरू, र IoT FPC औद्योगिक अनुप्रयोगहरूको लागि एन्टेनाहरूमा विशेषज्ञता। R&D, उत्पादन, र अन्तर्राष्ट्रिय व्यापार बिक्रीलाई एकीकृत गर्दै, कम्पनीले सुरक्षा उपकरण एकीकरणकर्ताहरू, कानून प्रवर्तन उपकरण ब्रान्डहरू, र विदेशी ODM/OEM ग्राहकहरूका लागि नमूनाहरू, अनुकूलन विकास, र ठूलो मात्रामा आपूर्ति सहित - एक-स्टप RF एन्टेना समाधानहरू प्रदान गर्दछ।

कम्पनी ठेगाना: कोठा 425, 443, चौथो तला, भवन ए, Huafeng Zhigu Hangcheng हाई-टेक औद्योगिक पार्क, नम्बर 3 उड्डयन रोड, सान्वेई समुदाय, Hangcheng उपजिल्ला, Bao'an जिल्ला, Shenzhen शहर, गुआंग्डोंग प्रान्त फोन: ०७५५-२१६३३६५३ इमेल: qianmu188@126.com समर्थन सेवाहरू: नि: शुल्क नमूना परीक्षण, नयाँ परियोजनाहरूको लागि 3D संरचनात्मक एन्टेना मूल्याङ्कन, RF प्राविधिक समर्थन, पूर्ण निर्यात/पुलिसिङ प्रमाणीकरण कागजातहरू
