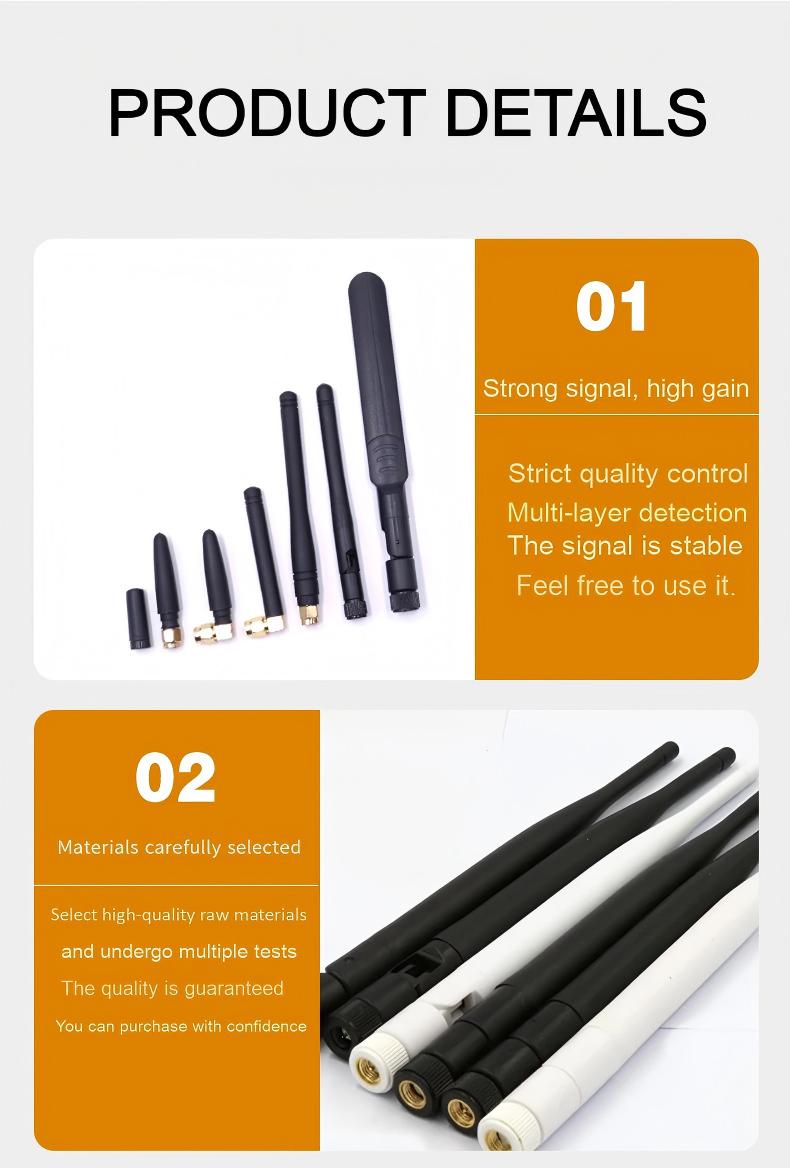

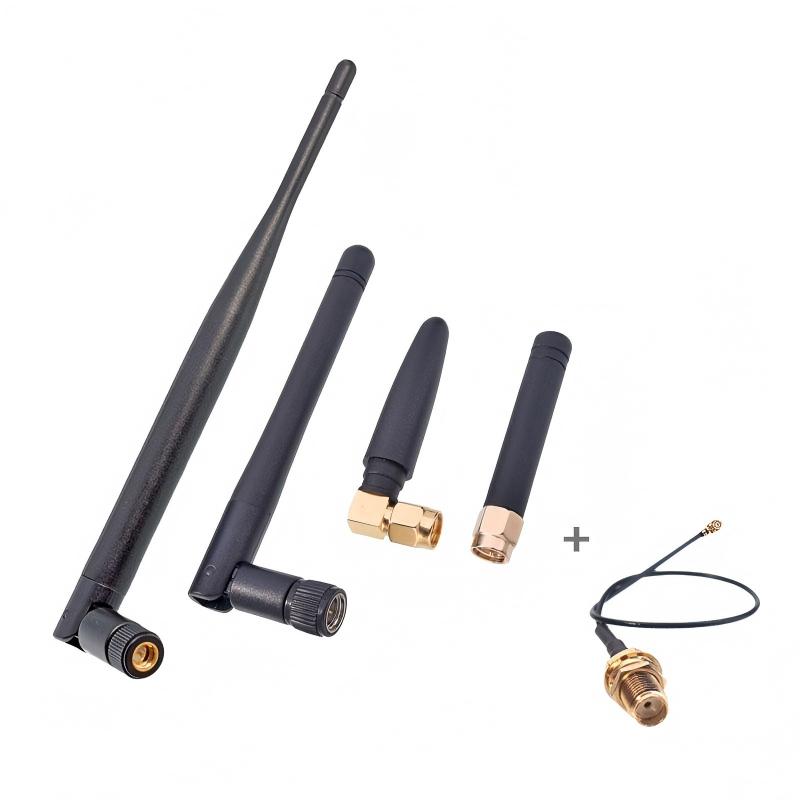

वास्तवमा रबर डकी एन्टेना के हो?

A रबर डकी एन्टेना(सामान्यतया रबर एन्टेना वा रबर डक एन्टेना भनेर चिनिन्छ) एक सामान्य सानो होओम्नी एन्टेनायसको रबर वा प्लास्टिकको बाहिरी सुरक्षात्मक तहको लागि नाम दिइएको छ। यो व्यापक रूपमा वायरलेस संचार उपकरणहरू जस्तै वाकी-टकिजहरू, ताररहित राउटरहरू, कार रेडियोहरू, र IoT उपकरणहरूमा प्रयोग गरिन्छ। Qianmu संचार यसको मुख्य विशेषताहरु र कार्य सिद्धान्तहरु को व्याख्या गर्दछ:

1. संरचना र डिजाइन सुविधाहरू

बाह्य सामग्री:

बाहिरी तह लचिलो रबर/सिलिकोनबाट बनेको हुन्छ (केही कडा प्लास्टिक हुन्) जसले वाटरप्रूफिङ, झटका प्रतिरोध, र जंग प्रतिरोध जस्ता भौतिक सुरक्षा प्रदान गर्दछ।

रंग सामान्यतया कालो हुन्छ, अन्य रंगहरूमा उपलब्ध केही अनुकूलन विकल्पहरू (जस्तै सेतो वा सुन्तला)।

आन्तरिक संरचना:

कोर रेडिएटर: भित्र लुकाइएको आन्तरिक सर्पिल-घाउ धातुको तार (तामा वा इस्पात) एन्टेनाको विकिरण तत्वको रूपमा सेवा गर्दछ।

आधार मिल्दो सर्किट: एउटा सानो मिल्दो सर्किट (जस्तै क्यापेसिटर वा इन्डक्टर) लाई यन्त्र मिलानको लागि प्रतिबाधा (सामान्यतया 50Ω) अनुकूलन गर्न तल एकीकृत गर्न सकिन्छ।

कनेक्टर: SMA, RP-SMA, र TNC जस्ता सामान्य RF इन्टरफेसहरू तल प्रयोग गरिन्छ, जसले उपकरणमा सीधा स्क्रू जडान गर्न अनुमति दिन्छ।

आकार: बेलनाकार वा शंक्वाकार, सामान्यतया 5-20 सेन्टिमिटर लम्बाइ (अपरेटिङ फ्रिक्वेन्सी ब्यान्डमा निर्भर गर्दै), लगभग 0.5-2 सेन्टिमिटरको व्यासको साथ।

2. सञ्चालन सिद्धान्त र विद्युतीय विशेषताहरू

विकिरण सिद्धान्त: आन्तरिक सर्पिल तार अनिवार्य रूपमा छोटो मोनोपोल एन्टेनाको रूपमा कार्य गर्दछ, यसको विद्युतीय लम्बाइ सर्पिल संरचना मार्फत विस्तार गरिएको छ, यसको सानो भौतिक आयामहरूको बावजुद लक्ष्य फ्रिक्वेन्सी ब्यान्ड (जस्तै 433 MHz वा 2.4 GHz) मा अनुनाद सक्षम पार्छ।

सर्वदिशात्मक विकिरण: ठाडो रूपमा स्थापना गर्दा, यसले ठाडो दिशामा कम लाभको साथ 360° मा तेर्सो दिशामा समान विकिरण प्रदान गर्दछ।

ब्यान्ड कभरेज

1. एकल-ब्यान्ड: विशेष फ्रिक्वेन्सी ब्यान्डको लागि डिजाइन गरिएको (जस्तै, GPS 1.5GHz, 4G 1.8GHz)।

2. बहु-ब्यान्ड: विभाजित सर्पिल वा प्रेरक डिजाइन मार्फत धेरै फ्रिक्वेन्सीहरूलाई समर्थन गर्दछ (जस्तै, UHF 400 MHz र 2.4 GHz लाई एकै साथ कभर गर्ने)।

3. मुख्य लाभहरू

भौतिक स्थायित्व:

रबर आवरण बेन्ड-प्रतिरोधी र वाटरप्रूफ (सामान्यतया IP67 मूल्याङ्कन गरिएको) हो, यसलाई बाहिरी वा मोबाइल अनुप्रयोगहरू (जस्तै अटोमोटिभ र ह्यान्डहेल्ड उपकरणहरू) को लागि उपयुक्त बनाउँछ।

स्थापना गर्न सजिलो:

जटिल सेटअप बिना यन्त्र इन्टरफेस सीधा जडान गर्नुहोस्।

कम लागत:

औद्योगिक ठूलो उत्पादन कम लागत छ।

हल्का वजन:

सामान्यतया ५० ग्राम भन्दा कम तौल हुन्छ, यसलाई पोर्टेबल यन्त्रहरूको लागि आदर्श बनाउँछ।

4. विशिष्ट अनुप्रयोग परिदृश्यहरू

उपभोक्ता इलेक्ट्रोनिक्स:

गृह राउटर (Wi-Fi 2.4GHz/5GHz), ब्लुटुथ हेडफोन, स्मार्ट होम सेन्सरहरू।

TP-Link राउटरको शीर्षमा छुट्याउन मिल्ने कालो रबर एन्टेना।

व्यावसायिक वायरलेस संचार:

दुई-तर्फी रेडियो (UHF/VHF ब्यान्ड), वाहन-माउन्ट गरिएको रेडियो, र ड्रोन भिडियो प्रसारण एन्टेना।

चीजहरूको इन्टरनेट (IoT):

NB-IoT/LoRa मोड्युल एन्टेना, GPS स्थिति टर्मिनल।

औद्योगिक उपकरण:

औद्योगिक रिमोट कन्ट्रोलहरू (क्रेनहरू, AGVs), सेन्सर नेटवर्क नोडहरू।

5. सीमितता र विचारहरू

कम दक्षता:

लघुकरण अवरोधका कारण, विकिरण दक्षता सामान्यतया 30%–60% मात्र हुन्छ (पूर्ण आकारको एन्टेनाहरूको लागि 80% भन्दा बढीको तुलनामा)।

सीमित लाभ:

कम लाभ विशेषताहरूले छोटो प्रसारण दूरीमा परिणाम दिन्छ (उदाहरणका लागि, डाइपोल एन्टेना भएका Wi-Fi राउटरहरूले सामान्यतया ≤50 मिटरको दायरा कभर गर्दछ)।

स्थापना स्थान संवेदनशील:

omnidirectionality सुनिश्चित गर्न ठाडो रूपमा स्थापित हुनुपर्छ; धातु सतहहरू (जमिनी समतल प्रभाव) नजिक हुँदा प्रदर्शन घट्छ।

स्थिर आवृत्ति ब्यान्ड:

कारखाना छोडे पछि आवृत्ति समायोजन गर्न सकिँदैन; उपकरण आवृत्ति ब्यान्ड अनुसार सटीक मोडेल चयन आवश्यक छ।

6. चयन र प्रयोग सिफारिसहरू

मिल्दो आवृत्ति ब्यान्ड:

उपकरणको अपरेटिङ फ्रिक्वेन्सी ब्यान्ड पुष्टि गर्नुहोस् (जस्तै, 315 MHz, 868 MHz, 2.4 GHz) र सम्बन्धित रेजोनन्ट एन्टेना चयन गर्नुहोस्।

इन्टरफेस अनुकूलता:

भौतिक बेमेलबाट बच्न उपकरण इन्टरफेस प्रकार (जस्तै, SMA पुरुष/महिला) प्रमाणित गर्नुहोस्।

दृश्य अनुकूलन:

बाहिरी उपकरणमा IP67 सुरक्षा मूल्याङ्कन हुनुपर्छ; सवारी साधन माउन्ट गरिएको उपकरण एन्टी-कम्पन डिजाइन विचार गर्नुपर्छ।

कार्यसम्पादन अपग्रेड:

उच्च-लाभ एन्टेनाको साथ प्रतिस्थापन गरेर लामो-दायरा आवश्यकताहरू पूरा गर्न सकिन्छ, तर यसले सर्वदिशात्मकता त्याग गर्नेछ।

सारांश: ह्विप एन्टेनाले वायरलेस उपकरणहरूमा किफायती र व्यावहारिक समाधान प्रतिनिधित्व गर्दछ, यसको कम लागत, सजिलो स्थापना, र बलियो भौतिक स्थायित्वको कारण उपभोक्ता इलेक्ट्रोनिक्स र औद्योगिक हार्डवेयरमा मनपर्छ। यद्यपि, यसको कम लाभ र साँघुरो ब्यान्डविथले उच्च-प्रदर्शन परिदृश्यहरूमा यसको अनुप्रयोगलाई सीमित गर्दछ, त्यसैले लामो-दायरा वा अत्यधिक भरपर्दो सञ्चारहरू (जस्तै ड्रोन भिडियो प्रसारण वा आधार स्टेशनहरू) को लागि व्यावसायिक बाह्य एन्टेना आवश्यक रहन्छ।
